Instalacje kanalizacyjne

Instalacja kanalizacyjna służy do odprowadzania ścieków. Jest to bardzo ogólne stwierdzenie, zwłaszcza dopóki nie zdefiniujemy, co to znaczy „ściek”. A ściekami nazywamy nie tylko wodę zanieczyszczoną na skutek jej wykorzystania lecz także wody opadowe i skropliny.

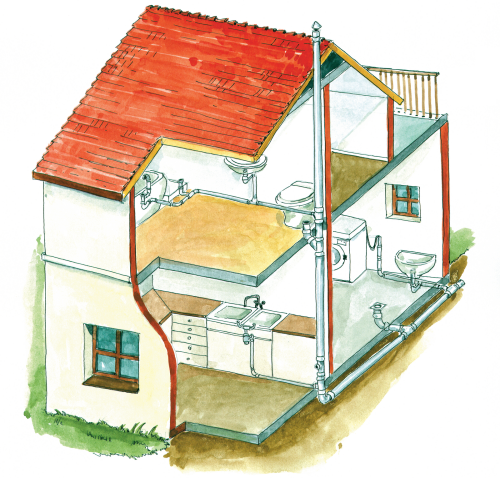

Schemat instalacji kanalizacyjnej

Jeżeli podłączamy dom do systemu kanalizacji zewnętrznej, musimy zwrócić uwagę na to, czy system ten jest ogólnospławny czy rozdzielny. W systemie ogólnospławnym zarówno ścieki opadowe, jak i bytowo-gospodarcze odprowadzane są jedną rurą.

W przypadku rozdzielenia, ścieki bytowo-gospodarcze muszą być odprowadzane jedną rurą, natomiast opadowe drugą. Zaletą systemu rozdzielnego jest możliwość zrzucania ścieków opadowych bezpośrednio do rzek, nie powodując ich zanieczyszczenia.

Natomiast w przypadku kanalizacji ogólnospławnej wszystkie ścieki powinna przyjąć oczyszczalnia, co podczas burz i intensywnych opadów zmusza zakłady komunalne do odprowadzania ich nadmiaru bezpośrednio do rzeki, powodując jej zanieczyszczenie.

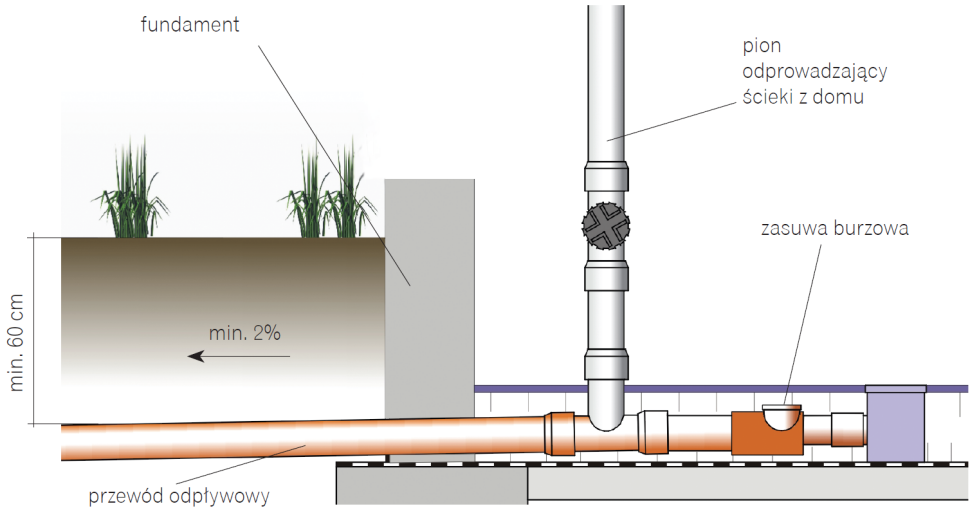

Wyprowadzenie instalacji kanalizacyjnej na zewnątrz budynku. Na rysunku tym pokazany jest schemat kanalizacji ogólnospławnej
Wyprowadzenie instalacji kanalizacyjnej na zewnątrz budynku. Na rysunku pokazany jest schemat kanalizacji ogólnospławnej

Gdy nie mamy możliwości podłączenia własnej instalacji kanalizacyjnej do zewnętrznej sieci, ścieki bytowo-gospodarcze musimy gromadzić w bezodpływowych zbiornikach potocznie zwanych szambami lub budować przydomowe oczyszczalnie ścieków. Natomiast ścieki opadowe zazwyczaj możemy odprowadzać na teren posesji.

Wewnętrzną instalację kanalizacyjną wykonuje się jako grawitacyjną.

Ścieki w domu jednorodzinnym powstają:

  • w łazience (natrysk, wanna, umywalka, miska ustępowa, bidet i pralka);
  • w WC (miska ustępowa i umywalka);
  • w kuchni (zlewozmywak, zmywarka).

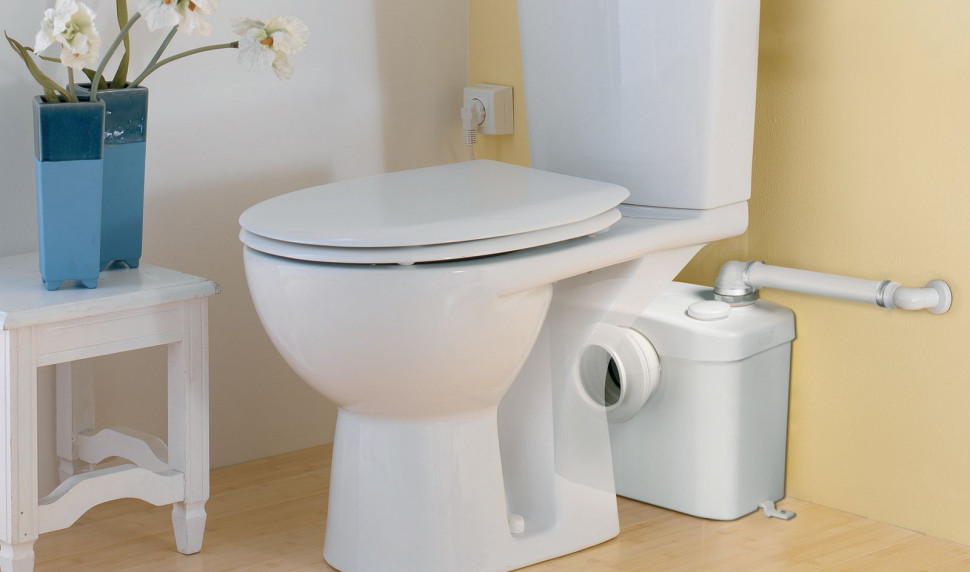

Ścieki można przetłoczyć, stosując kompaktowy zestaw pompowy połączony z miską ustępową
Ścieki można przetłoczyć, stosując kompaktowy zestaw pompowy połączony z miską ustępową
(fot. SFA)

Każdy z wymienionych przyborów sanitarnych jest źródłem powstawania ścieków. Zależnie od ich ilości dobiera się odpowiednią średnicę rury łączącej przybór z pionem. I tak, największa średnica – DN 100 – jest potrzebna do podłączenia miski ustępowej, a najmniejsza – DN 32 – do podłączenia umywalki lub klimatyzatora odprowadzającego skropliny.

Wszystkie podłączenia do przyborów sanitarnych mają syfony zapobiegające roznoszeniu się nieprzyjemnych zapachów występujących w instalacji kanalizacyjnej. Przewody te są podłączone do wspólnych przewodów zbiorczych zwanych pionami. Ścieki płynące pionami zbierane są z kolei w poziomach i odprowadzane do kanalizacji zewnętrznej.

Każdy pion kanalizacyjny musi być wentylowany, jego zakończenie powinno wychodzić ponad dach budynku i być zakończone wywiewką. Dopuszcza się stosowanie zaworów napowietrzających na zakończeniach niektórych pionów. Zawór napowietrzający pod względem konstrukcyjnym jest podobny do zaworu zwrotnego.

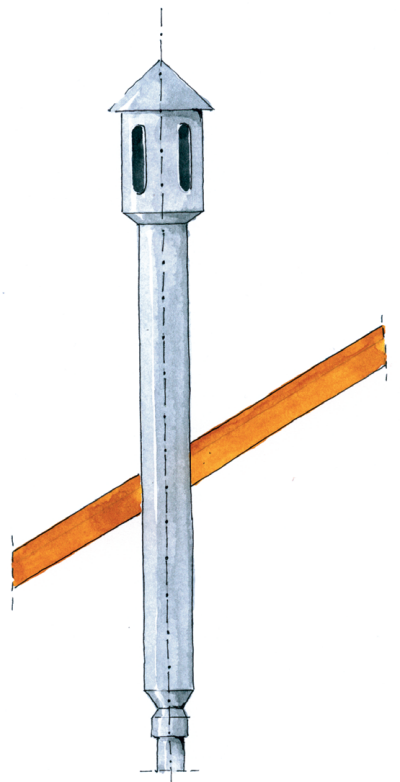

Wentylacja kanalizacji to wprowadzenie pionu kanalizacyjnego ponad dach budynku. Przynajmniej jeden pion kanalizacyjny w domu powinien być zakończony wywiewką Wentylacja kanalizacji to wprowadzenie pionu kanalizacyjnego ponad dach budynku

Umożliwia on dopływ powietrza z pomieszczenia do kanalizacji i jednocześnie uniemożliwia wydostanie się powietrza i zapachów z kanalizacji na zewnątrz. Zadaniem wywiewek i zaworów jest przeciwdziałanie powstawaniu podciśnienia i nadciśnienia w instalacji kanalizacyjnej podczas jej użytkowania. Dobra wentylacja pionów pozwala na likwidację hałasów i zapobiega opróżnianiu z wody syfonów znajdujących się przy przyborach sanitarnych.

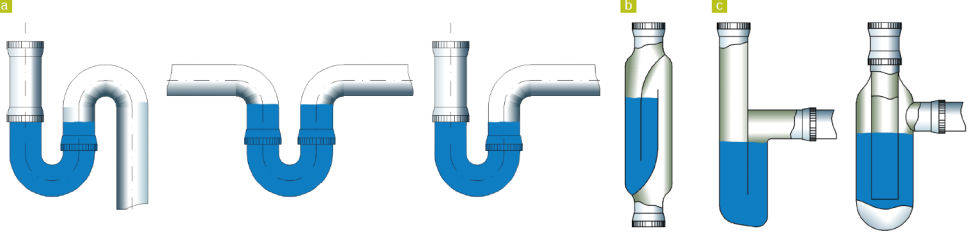

W domowych instalacjach najczęściej stosowane są syfony rurowe i z przegrodą. Do małych umywalek stosowane są syfony butelkowe
W domowych instalacjach kanalizacyjnych najczęściej stosowane są syfony rurowe i z przegrodą. Do małych umywalek stosowane są syfony butelkowe

Instalacja kanalizacyjna najczęściej jest wykonywana z PVC i PP.

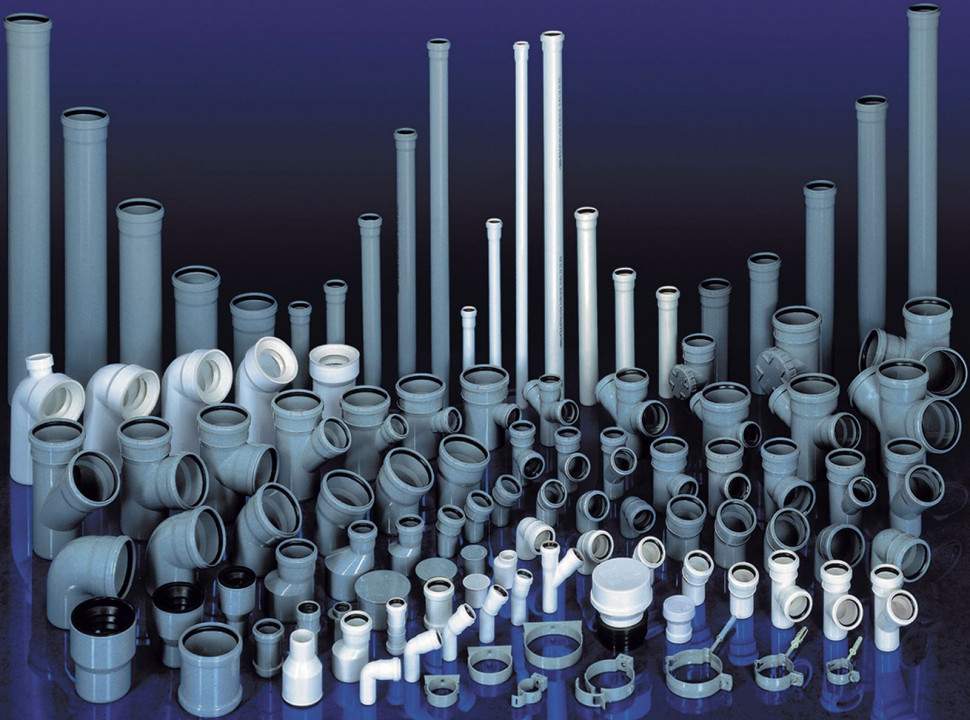

Rury do instalacji wewnętrznej mogą być wykonane z PVC i z PP
Rury do instalacji wewnętrznej mogą być wykonane z PVC i z PP
(fot. Wavin)

Materiały te charakteryzują się sztywnością i odpornością na występujące w ściekach substancje agresywne. Dodatkowo, są znacznie lżejsze od używanego dawniej żeliwa. Obecnie żeliwo stosowane jest jedynie w miejscach odbioru ścieków agresywnych o wysokiej temperaturze, gdyż źle wpływa ona na rury z tworzyw sztucznych.

Do wykonywania poziomów poza obrysem budynków dawniej wykorzystywano także kamionkę, ale wyparły ją tworzywa sztuczne z uwagi na lepsze parametry wytrzymałościowe. Przewody kanalizacyjne są łączone kielichowo z wykorzystaniem uszczelek z EPDM, gwarantujących trwałość i szczelność połączeń.

Rury kanalizacyjne z PVC dostępne są w dwóch grubościach ścianek. Rury o cieńszych ściankach stosujemy do ścieków o temperaturze do 60°C natomiast o grubszych – do 90°C, przy przepływie ścieków w czasie nie dłuższym niż minuta. Z powodu większej wytrzymałości na podwyższoną temperaturę PVC jest wypierane przez polipropylen PP.

Możliwość zastosowania bardziej wytrzymałego materiału jest szczególnie istotna w przypadku pralek automatycznych, zmywarek do naczyń i zlewów kuchennych, gdyż podłączenia powinny być wykonane z materiałów odpornych na temperaturę 100°C.

Uzbrojenie instalacji kanalizacyjnych

Urządzenia przeciwzalewowe – są niezbędne w przypadku podłączenia do zewnętrznej sieci kanalizacji ogólnospławnej. Uniemożliwiają zalanie pomieszczenia piwnicy w wyniku wstecznego przepływu ścieków. Niebezpieczeństwo takie powstaje w przypadku niezbyt głęboko ułożonego kanału ściekowego i wystąpienia obfitych opadów deszczu. Urządzenia przeciwzalewowe, zwane zamknięciami burzowymi, są to samoczynnie działające klapy. Montuje się je na, zlokalizowanym w piwnicy, poziomym odprowadzeniu ścieków z budynku.

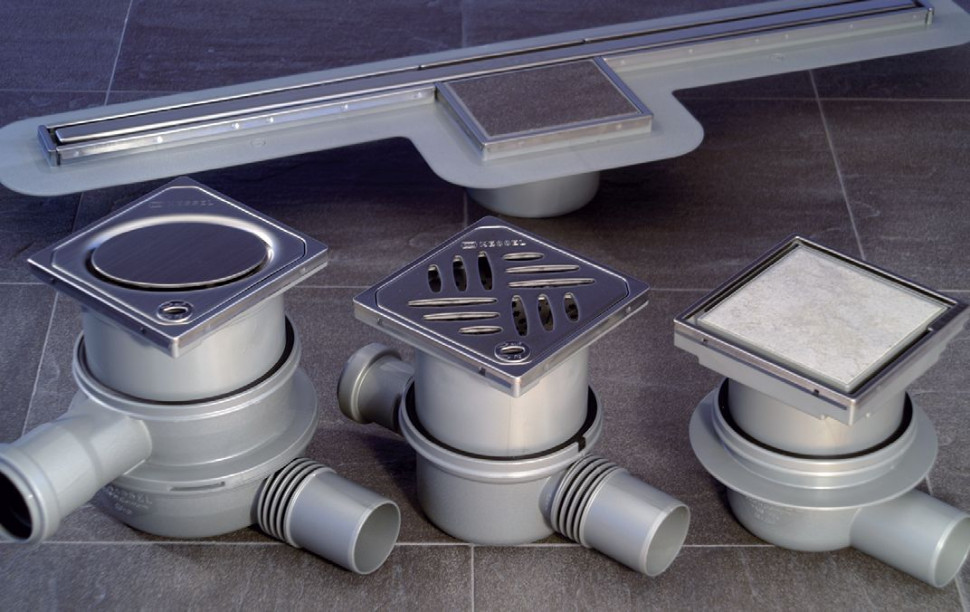

Do odwadniania powierzchni płaskich wykorzystuje się wpusty
Do odwadniania powierzchni płaskich wykorzystuje się wpusty (fot. Kessel)

Wpusty kanalizacyjne – służą do odprowadzania do kanalizacji ścieków opadowych. Wpustami podwórzowymi odbierane są opady z powierzchni terenu przylegającego do budynku. Na powierzchni jest osadzony żeliwny wpust z kratką, oparty na osadniku.

W domu jednorodzinnym mogą znaleźć się wpustypodłogowe potocznie zwane kratkami podłogowymi, zbierające brudną wodę w łazience lub pralni.

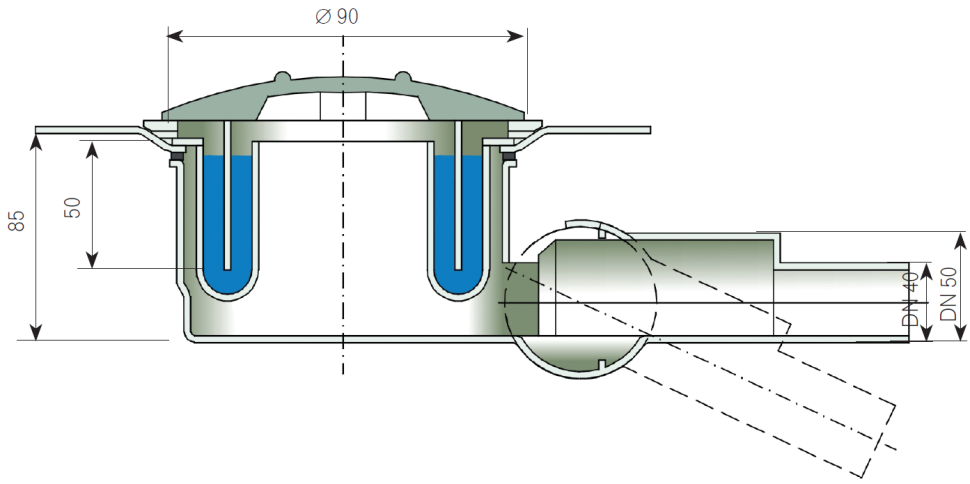

Syfony kanalizacyjne – elementy instalacji, w których znajduje się zamknięcie wodne, uniemożliwiające przedostawanie się gazów i zapachów z kanalizacji do pomieszczeń. Wszystkie przybory sanitarne należy łączyć z instalacją kanalizacyjną za pośrednictwem syfonów.

Obecnie najczęściej są to syfony z tworzywa sztucznego lub stalowe niklowane. Pod względem konstrukcyjnym rozróżniamy syfony klasyczne i syfony z przegrodą. Do podłączania pralek i zmywarek stosuje się syfony podtynkowe.

Prefabrykowane ścianki instalacyjne

Ścianki instalacyjne ułatwiają montaż przyborów sanitarnych oraz ich podłączenie do instalacji wodno-kanalizacyjnej i pozwalają na przyspieszenie prac. Stosowanie prefabrykatów pozwala na skrócenie czasu montażu nawet o 40%.

Prefabrykowaną konstrukcję łączącą ustawia się w miejscu przeznaczenia, a następnie podłącza instalację. Po wykonaniu ścianki gipsowo-kartonowej i wykończeniu powierzchni płytkami ceramicznymi, montuje się baterie i przybory sanitarne. Ścianka może być ustawiona przy zewnętrznej ścianie łazienki albo na środku pomieszczenia.

Piony kanalizacyjne

Pion jest przewodem głównym, zbierającym ścieki z przyborów sanitarnych za pośrednictwem podejść kanalizacyjnych. Powinien mieć jednakową średnicę na całej swojej długości. Średnica ta musi być równa średnicy największego podejścia podłączonego do pionu.

W przypadku domów jednorodzinnych średnica pionu wynosi standardowo 100 mm. Nad dachem pion zakończony jest wywiewką o średnicy równej lub większej od średnicy pionu.

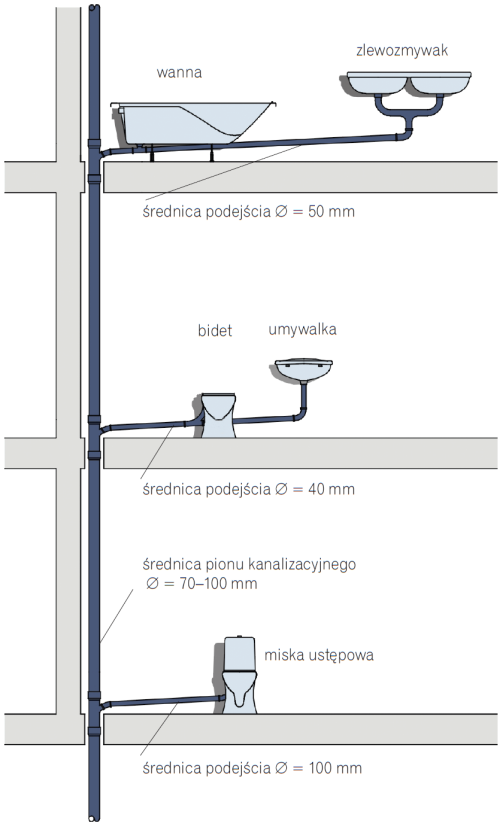

Średnica rur zależy od tego, czy podejścia są indywidualne, czy zbiorcze
W każdym pionie należy zamontować rewizję, przez którą można oczyścić zatkany odcinek instalacji
W każdym pionie należy zamontować rewizję, przez którą można oczyścić zatkany odcinek instalacji


Średnica rur zależy od tego, czy podejścia są indywidualne, czy zbiorcze

W dolnej części instalacji, przed przejściem przewodu odpływowego w poziom kanalizacyjny, należy zamontować na pionie rewizję.

Wykorzystywana jest ona do przetykania zapchanych fragmentów instalacji. Piony należy prowadzić na całej ich długości bez zmian kierunku przepływu ścieków.

Przykanalik

Przykanalikiem nazywany jest przewód odprowadzający ścieki z nieruchomości do przewodu kanalizacji zewnętrznej lub zbiornika bezodpływowego. W skład przykanalika wchodzi główna studzienka połączeniowa i przewód kanalizacyjny.

Wewnętrzna sieć kanalizacyjna zlokalizowana w budynku i na terenie posesji aż do studzienki głównej jest własnością właściciela posesji. Natomiast przykanalik jest z reguły własnością odbiorcy ścieków i powinien być przez niego naprawiany oraz oczyszczany.

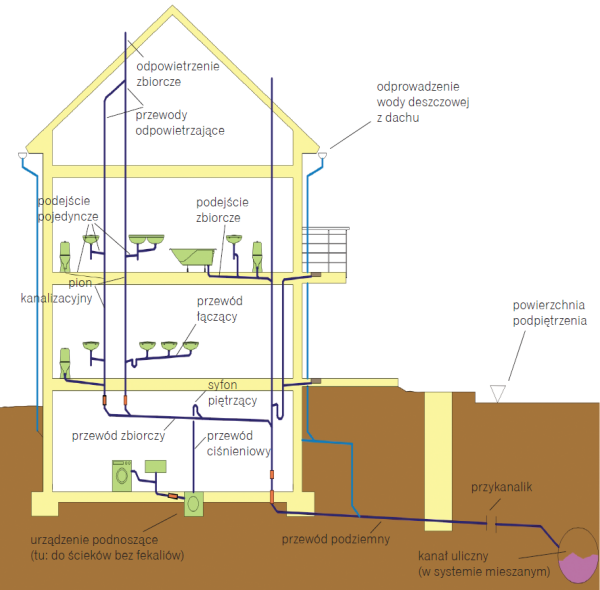

Instalacja kanalizacyjna w budynku i odprowadzenie wód deszczowych na zewnątrz
Instalacja kanalizacyjna w budynku i odprowadzenie wód deszczowych na zewnątrz

Przykanalik, zgodnie z przepisami, powinien mieć średnicę nie mniejszą niż 150 mm i być prowadzony ze spadkiem 2%.

Rynny

Sposób odprowadzania wód opadowych z dachu zależy od konstrukcji samego dachu. Najczęściej spotykane są budynki z dachem jednospadowym - i dwuspadowym, gdzie rynny mocowane są pod okapem połaci dachowej ze spadkiem 0,5% w kierunku rur spustowych.

Rury spustowe mocowane są do zewnętrznych ścian budynku i wykonuje się je najczęściej z tworzyw sztucznych lub blachy ocynkowanej. W budynkach zabytkowych stosowana jest miedź.

Hałas w instalacji kanalizacyjnej

Przepływające w instalacji kanalizacyjnej ścieki są źródłem hałasu w pomieszczeniach. Aby go zredukować, zaleca się stosowanie osłon lub otulin dźwiękochłonnych.

Źródłem hałasu są także przybory wykonane z blachy, np. wanny, zlewozmywaki. Z tego powodu należy ustawiać je na elastycznych podkładkach, w celu redukcji drgań.

Tomasz Pabur
