Pompa ciepła wygrała z gazem

Pompa ciepła wygrała z gazem
– Nieco ponad dwa lata temu gaz z sieci był stosunkowo tanim nośnikiem energii i początkowo planowaliśmy, że zainstalujemy w domu kocioł gazowy – mówi Jerzy, który wraz z żoną Agnieszką wykańcza właśnie połowę domu w zabudowie bliźniaczej w warszawskim Wawrze.

– Jednak cena, jakiej zażądał zakład gazowniczy za wykonanie kilkuset metrów rurociągu oraz podłączenie do sieci, była naprawdę horrendalna! Wystarczyło dołożyć 5 tysięcy złotych i mieliśmy pompę ciepła – nowoczesne, bezobsługowe źródło grzewcze. Wybór był więc prosty.



W obu częściach budynku stanęły zatem urządzenia , które uruchomiono w listopadzie 2009 roku.

Pompa ciepła Vaillant geoTHERM plus VWS 62/2 z zasobnikiem ciepłej wody użytkowej o pojemności 175 litrów
Pompa ciepła Vaillant geoTHERM plus VWS 62/2 z zasobnikiem ciepłej wody użytkowej o pojemności 175 litrów

– Dom można nazwać „bliźniakiem”, ale nie jest nim tak do końca – uśmiecha się Jerzy. – Obie części nie są zupełnie symetryczne. Ta, która należy do teściów, jest o metr krótsza i co za tym idzie, ma nieco mniejszą powierzchnię użytkową. Ale pompy ciepła są identyczne: model geoTHERM plus VWS 62/2 o mocy cieplnej 5,9 kW.

Prawie pasywny

Obie części domu zbudowane są z dużą dbałością o szczegóły i bez pseudooszczędności. Za to ze świadomością, że rachunki za energię płaci się przez dziesiątki lat po zakończeniu inwestycji. Ściany fundamentowe ocieplono od strony zewnętrznej 20 centymetrami styropianu, a od wewnątrz 10 centymetrami (do wysokości betonu „chudziaka” pod posadzką).



Kolejna warstwa to szkło spienione (4 cm), którego zadaniem jest odcięcie części fundamentowej (hydroizolacja oraz izolacja termiczna) od ścian nośnych wykonanych z betonu komórkowego – Solbet Ideal P+W 400 (36 cm).



Styropian stanowiący termoizolację murów ma grubość 20 centymetrów. Wieńce oraz nadproża wykonane zostały metodą szalunku traconego z 10-centymetrowych kształtek styropianowych. Zabezpiecza to konstrukcję budynku przed powstawaniem mostków termicznych. W podłodze parteru na „chudziaku” znajduje się 30 cm styropianu, a w podłodze na piętrze 10 cm.



Ocieplenie dachu pod dachówką ceramiczną różni się nieco w obu częściach domu. – U teściów pod membraną znajduje się 35 cm wełny mineralnej, a u nas ułożono metodą natryskową warstwę pianki poliuretanowej otwartokomórkowej (30 cm) – mówi Jerzy. – W budynku wstawione są ponadto okna trójszybowe o współczynniku U całego okna < 1,0 W/m²•K.



Ważną rolę pełnią również rolety zewnętrzne, które obniżają współczynnik do < 0,9 W/m²•K. Dzięki tym wszystkim rozwiązaniom dom ma współczynnik przenikania ciepła U = 0,11, czyli zbliżony do poziomu przewidzianego dla domów pasywnych, a zapotrzebowanie energetyczne wynosi zaledwie 22 W/m². Obie części „bliźniaka” wyposażone są ponadto w wentylacje mechaniczne z rekuperacją oraz żwirowe, dwuzłożowe GWC w garażach, które umożliwiają wstępne podgrzanie świeżego powietrza.

Pompa ciepła

– Jedna z części „bliźniaka” w Wawrze ma około 155 m², druga 175 m² – stwierdza Tadeusz Kołodziejski, właściciel firmy Ekoemiter, zajmującej się inżynierią ogrzewania i będącej autoryzowanym partnerem Vaillant Polska. – To stosunkowo niewielka różnica i dlatego mogliśmy zamontować identyczne urządzenia: pompy ciepła Vaillant geoTHERM plus zblokowane ze 175-litrowym zasobnikiem ciepłej wody użytkowej.



W urządzeniach tych montowane są nowoczesne, trwałe oraz dedykowane specjalnie dla pomp ciepła sprężarki Scroll Copeland ZH. Mając na uwadze całkowity brak kosztów obsługi i napraw w okresie eksploatacji pompy ciepła oraz żywotność wspomnianych sprężarek dochodzącą do 25 lat, można powiedzieć, że żadne inne źródło nie jest w stanie zaoferować użytkownikowi tak dobrych warunków. Pompa ciepła jest zatem doskonałym pomysłem na zautomatyzowaną, ekologiczną, a przy tym ekonomiczną instalację.



Dobieranie pompy ciepła dla domu byłoby łatwiejsze, gdyby inwestor dysponował wyliczeniami określającymi zapotrzebowanie cieplne swego domu. Najczęściej jednak takich danych brakuje i wówczas oblicza się moc urządzenia metodą wskaźnikową.



– Jeżeli w budynku nie ma wentylacji z rekuperacją, to przyjmuje się, że na metr kwadratowy potrzeba jakieś 40–50 W – zaznacza Tadeusz Kołodziejski. – Z prostego przemnożenia uzyskuje się zapotrzebowanie cieplne domu. Należy także uwzględnić ogrzewanie ciepłej wody. Jeżeli zużycie jest niskie (na poziomie 60 litrów w ciągu doby na osobę) nie zwiększa się mocy pompy. W przypadku wyższego, np. duża wanna, warto doliczyć około pół kilowata na osobę.



Ustawiane parametry pompy ciepła oraz komunikaty o jej działaniu można obserwować na czytelnym wyświetlaczu
Ustawiane parametry pompy ciepła oraz komunikaty o jej działaniu można obserwować na czytelnym wyświetlaczu
Urządzenie Vaillant geoTHERM plus ma rozbudowaną automatykę. Dzięki temu wybierając odpowiedni schemat instalacji w budynku (podłogówka, grzejniki z buforem, system mieszany), sprawiamy, że pompa ciepła zaczyna „widzieć” poszczególne elementy układu i współpracować z nimi.



Urządzenie jest praktycznie bezobsługowe. Pogodowy regulator bilansu energii steruje bowiem wszystkimi funkcjami. Nastawy pompy ciepła można śledzić na wyświetlaczu oraz za pomocą Internetu.



– Dzięki systemowi zdalnego nadzoru vrnetDIALOG, nawet przebywając w innej części świata, łatwo sprawdzić, co dzieje się z ogrzewaniem w naszym budynku – mówi Mariusz Stec, dyrektor działu marketingu Vaillant Group.



– Pompa wysyła również komunikaty o usterkach, co jest szczególnie ważne dla serwisantów i instalatorów. Komunikaty te są wysyłane mailowo poprzez serwer w Niemczech. Początkowo usługa jest darmowa, a później można ją odpłatnie przedłużyć. Nie jest to wysoki koszt, a warto go ponieść, aby zapewnić bezpieczeństwo instalacji.

Dolne źródła...

Rozdzielacz dolnego źr&oacute;dła znajdujący się w budynku

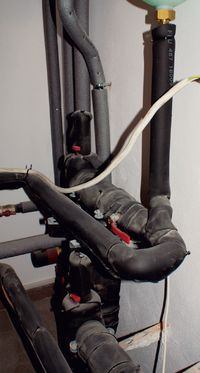

Rozdzielacz dolnego źródła znajdujący się w budynku musi być zabezpieczony izolacją kauczukową. W rurkach dolnego źródła glikol ma często temperaturę -1°C lub niższą. W ciepłym pomieszczeniu, w którym panuje temperatura +16°C i wilgotność względna około 60%, punkt rosy przypada na około +8°C, a zatem rozdzielacz byłby nieustannie wilgotny, a duże ilości wody ściekałyby na podłogę. Pozostałe części instalacji, te które związane są już z górnym źródłem, można z kolei izolować zwykłą pianką poliuretanową, która zabezpiecza przed stratami ciepła
...dla pomp ciepła w Wawrze stanowią kolektory pionowe składające się z odwiertów o łącznej długości 140 m na jeden segment domu (przekrój rury – 40 mm, podwójna U-rurka, glikol polipropylenowy). Rozdzielacze w tej części instalacji wykonane są w budynku w pobliżu pompy ciepła (często wykonuje się je również na zewnątrz domu w studzience).



– Gdyby działka była większa, to dolnym źródłem mógłby być również kolektor poziomy, ale osobiście uważam, że sonda pionowa jest bardziej pewna i niezawodna – mówi Tadeusz Kołodziejski z firmy Ekoemiter. – Głęboko pod ziemią warunki temperaturowe są bowiem bardziej stabilne. Warto wspomnieć przy okazji o sposobie doboru długości kolektora dla pomp ciepła. Otóż nie należy kierować się mocą cieplną, tylko mocą chłodniczą urządzenia. Co to oznacza?



Otóż z ziemi uzyskujemy 75% energii, pozostała część to energia elektryczna z sieci. Jeżeli urządzenie ma przykładowo 10 kW mocy, wówczas tylko 7,5 kW pobierane jest w postaci ciepła z ziemi i właśnie dla takiej wartości powinno być zaprojektowane dolne źródło.



Planowanie kolektora pionowego dla mocy cieplnej to strata dla inwestora na poziomie aż 25% ceny wykonania dolnego źródła! A zważywszy, że metr odwiertu to koszt około 90 złotych netto... Sumy mogą być naprawdę spore! Straty pojawiają się także wówczas, kiedy dolne źródło ma zbyt małe wymiary.



Pompa ciepła jest bowiem wyposażona w grzałkę na wypadek wystąpienia ekstremalnie niskich temperatur lub awarii. Jeżeli z powodu zbyt małych wymiarów kolektora urządzenie nie może wyciągnąć odpowiedniej ilości ciepła z ziemi, to wspomniana grzałka zostaje włączona, a inwestor płaci słone rachunki, gdyż jego dom zaczyna być częściowo ogrzewany prądem z sieci!

Górne źródło

W Wawrze w obu częściach domu, zarówno na parterze, jak i na piętrze, wykonane jest ogrzewanie podłogowe.



– Takie rozwiązanie jest moim zdaniem najbardziej racjonalne, gdyż pozwala uzyskać bardzo dobry efekt ekonomiczny – mówi szef firmy Ekoemiter.



– Dom ma doskonałą termoizolację i wykonanie podłogówki umożliwia zachowanie dużego współczynnika sprawności pompy. Nawet na poziomie zbliżonym do COP 4,5!



W przypadku ogrzewania podłogowego należy pamiętać o tym, że budynek nagrzewa się do optymalnej temperatury przez stosunkowo długi czas (od 24 do 48 godzin). Później temperatura stabilizuje się, a podłogi pełnią rolę wielkiego magazynu energii cieplnej. W przypadku instalacji z pompą ciepła, w której wykorzystane są duże grzejniki, taki efekt nie występuje i niezbędne jest stosowanie zbiorników buforowych. Instalacja z grzejnikami wymaga również zwiększenia temperatury zasilania (do 45–55°C), a to z kolei powoduje spadek współczynnika sprawności COP! I jest to spadek znaczący, bo nawet o 30%. Różnica ta przekłada się potem na rachunki płacone za prąd.



– Wykonanie ogrzewania podłogowego nie jest skomplikowane, ale wymaga zachowania wysokich standardów – stwierdza Tadeusz Kołodziejski. – Na betonie, tak zwanym chudziaku, rozkłada się folię izolacyjną. Kolejne warstwy to: styropian, folia izolacyjna, budowlana siatka zbrojeniowa. To właśnie do owej siatki jest przytwierdzana rura PEX-AL-PEX. Takie rozwiązanie usztywnia warstwę wierzchnią i sprawia, że podłoga pomimo dużej ilości styropianu jest bardzo wytrzymała. Rury ogrzewania podłogowego są przytwierdzane do kratownicy opaskami samozaciskowymi. Następną czynnością jest zalanie wykonanej instalacji posadzką samopoziomującą.



Rozdzielacz g&oacute;rnego źr&oacute;dła znajdujący się na parterze
Rozdzielacz górnego źródła znajdujący się na parterze
W omawianym przypadku w każdej części domu znajduje się po 9 pętli grzewczych na parterze i po siedem na piętrze (rura o średnicy 16 mm). Dodatkowym elementem w instalacji są grzejniki łazienkowe pracujące na tych samych parametrach temperaturowych co podłogówka (35°C). Każdy z nich ma jeszcze dodatkowo zainstalowaną grzałkę elektryczną z możliwością regulacji temperatury.

Koszty inwestycyjne i eksploatacyjne

– Obie instalacje, zarówno w domu teściów, jak i naszym, miały podobną cenę – mówi Jerzy. – Za odwierty do kolektora pionowego zapłaciliśmy po 8500 zł [wszystkie ceny podane w wartościach brutto – przyp. red.], za podłączenie i zalanie glikolem oraz materiały z montażem: 5500 zł. Kolejnym etapem było ułożenie styropianu podłogowego i rozłożenie rurek ogrzewania podłogowego oraz zainstalowanie grzejników drabinkowych.



Wszystkie materiały oraz prace montażowe zamknęły się sumą 24 000 zł. Następnie należało wykonać wylewki posadzkowe. Materiały i praca to 5500 zł. Pompa ciepła, zdalne sterowanie, grupa bezpieczeństwa do c.w.u., pozostałe materiały instalacyjne oraz montaż pompy ciepła – 32 000 zł. Podsumowując: na kompletny system ogrzewania wydaliśmy 75 500 zł. W przypadku części należącej do teściów suma ta była niższa o około 5000 zł, gdyż mniejsza jest u nich powierzchnia podłóg, a co za tym idzie, ogrzewania podłogowego.



Obie pompy ciepła w Wawrze zostały uruchomione 25 listopada 2009 roku. Dane, którymi dysponują inwestorzy, obejmują pierwsze trzy miesiące – do 25 lutego (okres wygrzewania domu i największych mrozów – do minus 26°C).



– W naszej jeszcze niezamieszkanej części przez pierwsze półtora miesiąca była ustawiona temperatura +19°C, później obniżyłem ją do +16°C – podkreśla Jerzy. – Ciepła woda nie była natomiast produkowana. Przy takich uwarunkowaniach miesięczny koszt wyniósł przy liczniku dwutaryfowym około 300 złotych. Nie jest to wcale zły wynik, jeśli weźmie się pod uwagę, że w dalszym ciągu korzystamy z drogiego prądu budowlanego [blisko 60 groszy za kWh – przyp. red.]. Natomiast u teściów, którzy w omawianym okresie przez cały czas mieszkali w domu, temperatura wewnętrzna ustawiona była i jest na poziomie 20°C, a woda użytkowa grzana na bieżąco. Miesięczny koszt w ich przypadku to około 400 złotych; również przy prądzie budowlanym.
