Dobór mocy grzewczej grzejników

Dobór mocy grzewczej grzejników

Wybierając grzejniki, należy zacząć od określenia czynnika grzewczego i rodzaju instalacji. Najpopularniejsze są układy wodne podłączone do kotła gazowego, olejowego, elektrycznego, na paliwa stałe lub do pompy ciepła.

Nowoczesne grzejniki żeliwne przeznaczone są do pracy w systemach centralnego ogrzewania o temperaturze roboczej do 115°C i ciśnieniu roboczym do 0,6 MPa

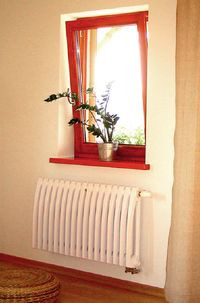

Nowoczesne grzejniki żeliwne przeznaczone są do pracy w systemach centralnego ogrzewania o temperaturze roboczej do 115°C i ciśnieniu roboczym do 0,6 MPa. Moc jednego żebra ma 70W i jest dobrana z myślą o zapotrzebowaniu na ciepło 1 m² powierzchni domu jednorodzinnego (fot. Klimosz)

Określając moc grzejników, należy uwzględnić następujące kryteria:

  • temperaturę czynnika grzewczego, czyli wody zasilającej i powrotnej oraz oczekiwaną temperaturę panującą w pomieszczeniu (np. 80/60/20°C lub 70/50/20°C);



  • straty ciepła, związane z izolacyjnością termiczną przegród budowlanych, wentylacją, liczbą i wielkością okien;



  • usytuowanie budynku względem stron świata (pomieszczenia z oknami w fasadzie południowej potrzebują mniej ciepła, a w północnej – więcej);



  • przeznaczenie pomieszczeń – w niedużych kuchniach, spiżarniach, garderobach często w ogóle nie potrzeba ogrzewania (grzejników), za to w łazienkach powinna być utrzymywana wyższa temperatura niż w pokojach (przynajmniej podczas kąpieli i dlatego wskazane są dwa grzejniki: główny oraz uzupełniający);



  • rodzaj urządzenia grzewczego – np. w układach otwartych, zasilanych przez kotły na paliwa stałe, należy stosować grzejniki odporne na korozję, czyli żeliwne, aluminiowe, miedziane, natomiast w układach zamkniętych mogą być w nich stosowane wszystkie rodzaje grzejników.

Precyzyjne obliczenia są niezbędne w domach energooszczędnych, w których wskaźnik mocy potrzebnej do ogrzewania nie może przekraczać 20–30 W/m². To dlatego, że w takich budynkach bierne pozyskanie energii cieplnej od promieniowania słonecznego, urządzeń RTV i AGD, wentylacji, mieszkańców dochodzi do około 40% całkowitego zapotrzebowania na ciepło.



Inaczej jest w typowych domach jednorodzinnych budowanych zgodnie z obowiązującymi normami. Moc grzejników określana jest dla zewnętrznej temperatury obliczeniowej od -16°C do -24°C, która występuje rzadko i zwykle dość krótko. Z tego względu wystarczające jest przyjmowanie przybliżonych wskaźników obliczeniowych na poziomie 50–70 W/m². Poza tym można korzystać z tabel opracowanych przez producentów grzejników.



Mała masa całkowita grzejnika wraz w zawartą w nim wodą, przy dużej powierzchni wymiany ciepła oraz wysoki udział promieniowania, wpływają na dużą elastyczność procesu ogrzewania budynku Mała masa całkowita grzejnika wraz w zawartą w nim wodą, przy dużej powierzchni wymiany ciepła oraz wysoki udział promieniowania, wpływają na dużą elastyczność procesu ogrzewania budynku
Mała masa całkowita grzejnika wraz w zawartą w nim wodą, przy dużej powierzchni wymiany ciepła oraz wysoki udział promieniowania, wpływają na dużą elastyczność procesu ogrzewania budynku (fot. REGULUS-system)


Warto natomiast uwzględnić tzw. dynamikę, czyli bezwładność cieplną, która zależy od masy grzejnika i zawartej w nich wody oraz rodzaju materiału, z jakiego jest zrobiony. Urządzenia lekkie z niewielką ilością wody bardzo szybko nagrzewają się i stygną. Takie dynamiczne systemy grzewcze zapewniają natychmiastowe reagowanie na wszelkie zmiany pochodzące od nasłonecznienia czy ciepła bytowego.



Zatem powinny być stosowane w nowoczesnych, doskonale izolowanych budynkach energooszczędnych, w których w bilansie cieplnym niebagatelną rolę odgrywają zyski ciepła: w tym ciepło pochodzące od urządzeń domowych. Z kolei grzejniki ciężkie o dużej pojemności wody lepiej sprawdzają się w domach o nieco gorszej izolacyjności, lub gdy instalację zasila prosty kocioł bez automatyki. Wtedy duża bezwładność cieplna urządzeń chroni pomieszczenia przed dużymi wahaniami temperatury.

Przykładowa tabela doboru mocy grzejników jednopłytowych typu CVM 11 w zależności od ich wymiarów i parametrów wody grzewczej



Długość [mm] Parametry tz/tp/ti [°C]
Wysokość [mm]
300 500 60
400 75/65/20
70/55/20
218
175
347
278
407
326
500 75/65/20
70/55/20
273
219
434
348
509
407
600 75/65/20
70/55/20
328
263
521
417
611
489
700 75/65/20
70/55/20
382
307
608
487
713
570
800 75/65/20
70/55/20
437
350
694
556
814
652


tz – temperatura wody zasilającej; tp – temperatura wody powrotnej; ti – temperatura panująca w pomieszczeniu



Barbara Karasiewicz
