Zasada działania systemu wentylacyjnego (rys. Bursa)Rosnące ceny energii elektrycznej i cieplnej oraz dążenie właścicieli budynków do ograniczania kosztów użytkowania budynku powodują wzrost zaintere sowania odzyskiwaniem ciepła w instalacjach wentylacyjnych.Obecnie budowane domy charakteryzują się wysoką energooszczędnością wynikającą z lepszej jakości stosowanych materiałów, z dbałości o odpowiednią termoizolację budynku i ze szczelności nowoczesnej...
Rosnące ceny energii elektrycznej i cieplnej oraz dążenie właścicieli budynków do ograniczania kosztów użytkowania budynku powodują wzrost zaintere sowania odzyskiwaniem ciepła w instalacjach wentylacyjnych.
Obecnie budowane domy charakteryzują się wysoką energooszczędnością wynikającą z lepszej jakości stosowanych materiałów, z dbałości o odpowiednią termoizolację budynku i ze szczelności nowoczesnej stolarki budowlanej. Jednak w tak zbudowanych budynkach pojawiły się problemy z zapewnieniem odpowiedniej jakości powietrza wewnętrznego. Zbyt mała ilość napływającego z zewnątrz powietrza świeżego jest przyczyną złego samopoczucia osób w nich przebywających.

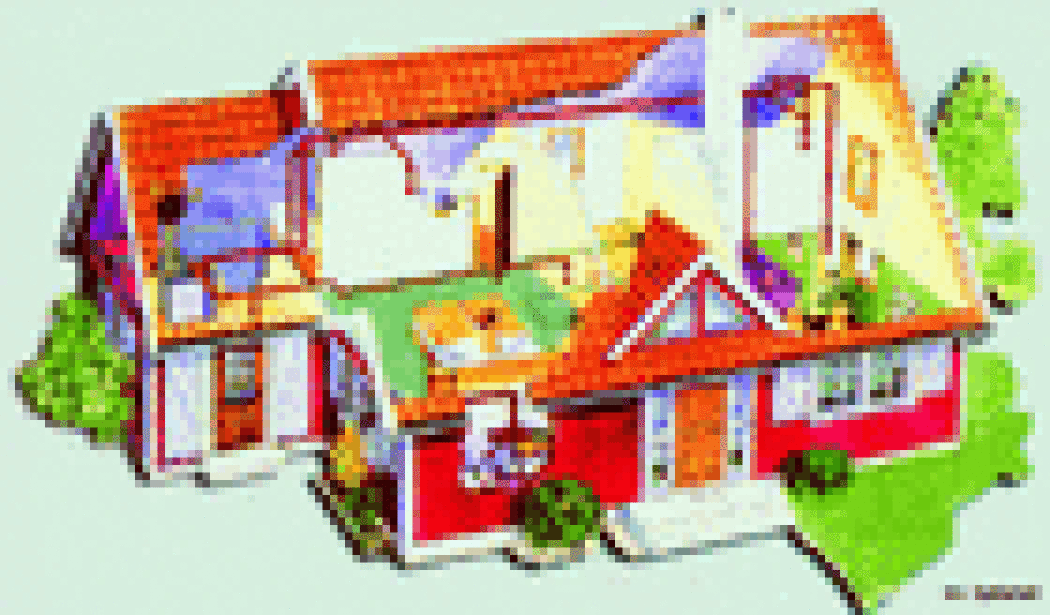

Zasada działania systemu wentylacyjnego (rys. Bursa)
Jedynym rozwiązaniem jest stosowanie systemów wentylacyjnych. Dostarczenie powietrza w ilościach wymaganych przepisami powoduje, że największy udział w bilansie cieplnym budynku ma ciepło potrzebne do ogrzania pobieranego powietrza świeżego zewnętrznego.
W poprzednich artykułach omówiono systemy wentylacji grawitacyjnej i mechanicznej, jednak problem oszczędzania energii pozostawiono do omówienia w niniejszym artykule. W systemach wentylacji grawitacyjnej i mechanicznej indywidualnej nie ma możliwości odzyskiwania ciepła z powietrza usuwanego z budynku. Taką możliwość dają jedynie systemy scentralizowanej wentylacji - rekuperatory
W systemie takim wszystkie przewody wentylacji zarówno nawiewnej jak i wywiewnej łączą się w jednym przewodzie zbiorczym. To pozwala na podłączenie ich do centrali wentylacyjnej z wymiennikiem ciepła . Dzięki niemu możemy odzyskiwać ciepło z powietrza usuwanego i przekazywać je do powietrza pobieranego z zewnątrz.
Jak działa system? Powietrze jest pobierane przez czerpnię i za pośre dnictwem kanału trafia do centrali wentylacyjnej. Następnie przez filtr powietrza jest kierowane na wymiennik ciepła . Zimą zostaje w nim podgrzane, latem – ochłodzone. Jego przepływ odbywa się pod działaniem wentylatora wbudowanego w centralę.
Po wyjściu z centrali wentylacyjnej powietrze jest siecią przewodów rozprowadzane po budynku. Kanały rozprowadzające powietrze powinny być zaizolowane termicznie i posiadać odpowiednie przekroje. Do pomieszczeń powietrze świeże wpływa za poś
re dnictwem nawiewników.
Następnie kratki wywiewne wyciągają powietrze zużyte z pomieszczenia i poprzez sieć kanałów wywiewnych przesyłają z powrotem do centrali. Tam wentylator wyciągowy kieruje powietrze poprzez filtr do wymiennika ciepła . Z centrali jest kierowane do wyrzutni powietrza, umieszczonej na dachu. Powinna być od czerpni oddalona o co najmniej 15 m, aby nie dochodziło do zanieczyszczania powietrza pobieranego przez system wentylacji.
Pobierz wersję pdf: Ciepło z odzysku
