Jak zamontować grzejnik łazienkowy?

Print image
Copy link image
time image Artykuł na: 6-9 minut
aktualizacja: 2017-10-11 06:04:06
Jak zamontować grzejnik łazienkowy?

Odpowiedź eksperta: Systemy zaworów dostępne na rynku pozwalają na podłączenie urządzeń grzewczych do CO standardowo (typ wodny) lub w formie wodno-elektrycznej. Istnieje możliwość podłączenia elektrycznego z zamkniętym obiegiem (w przypadku braku CO).

Zgodnie ze sztuką instalacyjną ogólne zasady postępowania podczas montażu grzejników łazienkowych sprowadzają się do:

  • sprawdzenia wszystkich potrzebnych elementów, jak: zawory, adaptery do zaworów, zawiesia do przyłączy, kołki mocujące, odpowietrznik;
  • przygotowania narzędzi: miara, ołówek, klucz nastawny, klucz do śrubunków Rothenberger, wiertarka z udarem, wkrętak;
  • przestrzegania zaleceń producenta zawartych w instrukcji montażu.

Dzięki temu pracują efektywnie, zapewniając równomierną cyrkulację ciepłego powietrza we wnętrzu. Jeśli z jakichś powodów grzejnik ma być przesunięty na ścianę wewnętrzną, należy tak dobrać jego moc, aby była o 10% większa od projektowanej. Poza tym warto powiesić nad nim wówczas dodatkową osłonę, na przykład półkę, która zapobiegnie brudzeniu ściany przez unoszące się nad radiatorem powietrze. W miejscu zawieszenia przy ścianie wewnętrznej, wykonanej z płyty gipsowo-kartonowej, należy przewidzieć dodatkowy stelaż wzmacniający, który utrzyma ciężar urządzenia grzewczego wraz z wodą.



Aby nie spowodować utraty mocy cieplnej promienników, instalator podczas ich montażu powinien zachować odpowiednie minimalne odległości od podłogi i spodu parapetu (podane są w instrukcji montażu). Każdy grzejnik podłączony jest do układu centralnego ogrzewania dwoma rurami: zasilającą, która doprowadza do niego gorącą wodę ze źródła ciepła (kotła, kominka z płaszczem wodnym), i powrotną, odprowadzającą wodę schłodzoną do instalacji. W zależności od typu urządzenia grzewczego i sposobu prowadzenia rur stosuje się podłączenie dolne lub boczne.



Podłączenie dolne. W tym wariancie obie rury podłącza się do króćców znajdujących się w grzejniku, na dole, przy prawej lub lewej krawędzi, wykorzystując specjalne zestawy, które wyposażone są w zawory odcinające. Dzięki temu, na przykład w razie awarii, można zakręcić oba zawory (uniemożliwiając dopływ i odpływ wody), bez konieczności opróżniania wody z instalacji grzewczej. Dla rur, które wychodzą bezpośrednio z podłogi, stosuje się zestaw prosty, natomiast dla rur wychodzących ze ściany pod radiatorem – zestaw kątowy. Pierwsze rozwiązanie jest prostsze w wykonaniu, ale utrudni ułożenie podłogi (w tym miejscu trzeba będzie odpowiednio dociąć panele, klepkę czy terakotę).



Dobór urządzenia



Wariant I: gotowa instalacja, wyprowadzone przyłącza o określonym rozstawie (np. po poprzednim kaloryferze). Jesteśmy zmuszeni do wyboru grzejnika o takim samym rozstawie przyłączy (nie mylić z szerokością całkowitą!).



Wariant II: możliwość wykonania instalacji od podstaw bądź przeróbka starej (konieczność kucia ścian). W tej sytuacji komfortu w doborze konkretnego modelu nie ogranicza rozstaw przyłączy hydraulicznych.



Wariant III: Najbardziej uniwersalne podłączenie hydrauliczne to 50 mm po osi przyłączy (tak zwane V podłączenie). Polecamy ten wariant ze względu na łatwość montażu i możliwość późniejszej wymiany grzejnika na następny (o innych wymiarach). Bez wątpienia jest to najbardziej estetyczne przyłącze.



Sposób podłączenia urządzeń grzewczych zależy od tego, jak jest prowadzona instalacja – w bruzdach ściennych czy ukryta w podłodze. Duże znaczenie ma również ich rodzaj, niektóre można podłączać tylko z boku, inne zaś i z boku, i od dołu. Najczęściej grzejniki umieszcza się na ścianach zewnętrznych pod oknami, czyli w najchłodniejszych miejscach. Drugim sposobem jest podłączenie dolne, jednakże wymaga ono wycięcia otworów w panelach/płytkach na rury. Ciekawą odmianą podłączenia dolnego jest podłączenie środkowe. W tej wersji króćce znajdują się zawsze w połowie długości grzejnika, niezależnie od jego wymiarów. Zaletą takiego rozwiązania jest przede wszystkim to, że instalator nie musi zastanawiać się, gdzie dokładnie wyprowadzić rurę. Za pomocą załączonych kołków i śrub mocujemy konsole (zawiesia) do ściany.



Podłączenie boczne. Rurę zasilającą (musi znajdować się u góry grzejnika) oraz powrotną (na dole) prowadzimy w bruzdach ściennych i podłączamy do króćców umieszczonych z boku radiatora. Odwrotne podłączenie spowoduje spadek mocy grzewczej o co najmniej o 30%. Gdy wysokość grzejnika przekracza 2 m albo stosunek jego długości do wysokości wynosi 4:1 lub więcej, wówczas zamiast podłączenia bocznego jednostronnego stosuje się podłączenie krzyżowe, umieszczając rurę zasilającą oraz powrotną po przekątnej urządzenia. Zapewnia to równomierny rozkład temperatury w radiatorze.

KOLEJNOŚĆ CZYNNOŚCI MONTAŻU

Wypakowując grzejnik oraz akcesoria z kartonu warto pozostawić folię na czas montażu, to zapewni dodatkową ochronę przed porysowaniem i zabrudzeniem. Następnie, należy upewnić się, że rozstaw podłączeń i elementów mocujących na ścianie jest zgodny z załączonym do urządzenia rysunkiem poglądowym. Przenosimy wymiary z rysunku poglądowego na miejsce montażu na ścianie.

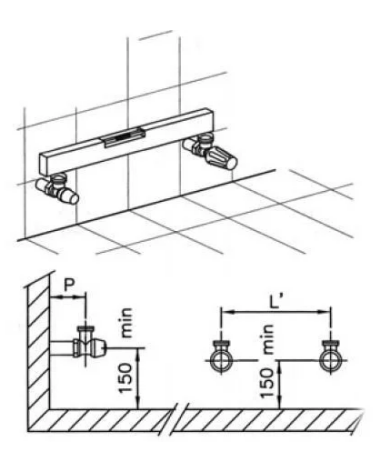

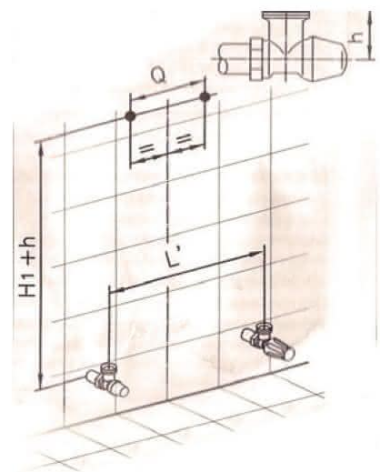

Jak zamontować grzejnik łazienkowy? - schemat 1 Jak zamontować grzejnik łazienkowy? - schemat 2

Do instalacji wyprowadzonej ze ściany montujemy zawory CO (zasilający i powrotny). Wkręcamy do grzejnika śrubunki z zaworów za pomocą klucza (Rothenberger do śrubunków). Tak przygotowane urządzenie grzewcze zawieszamy na konsolach (zawiesiach). Sprawdzamy szczelność zamontowanego odpowietrznika i innych elementów uszczelniających (np. korki zaślepiające). Kończąc montaż łączymy grzejnik z instalacją za pomocą odpowiedniego klucza oraz przy użyciu szczeliwa (syntetycznego bądź naturalnego). Po ukończeniu montażu, możemy ściągnąć folię ochronną.

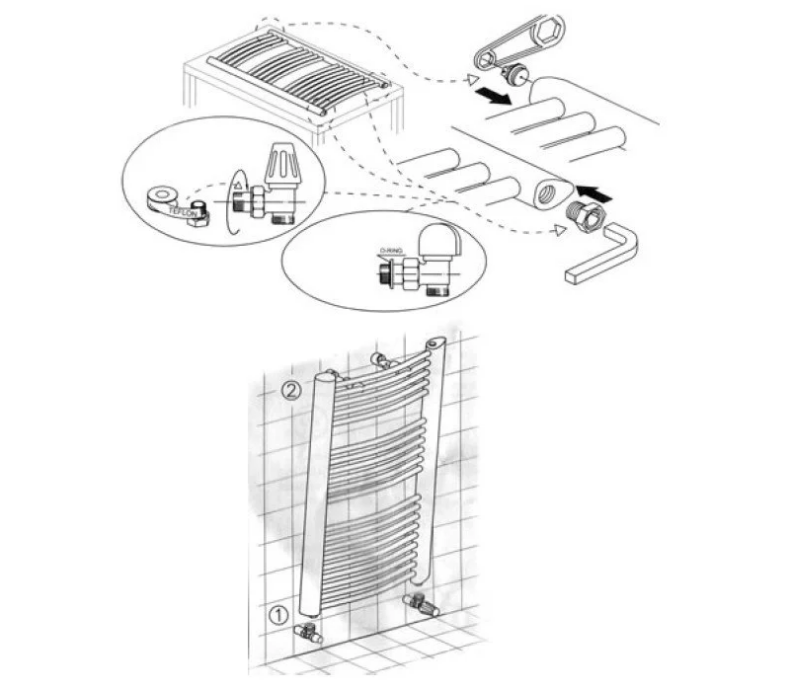

Jak zamontować grzejnik łazienkowy? - schemat 3RADA: Przed uzupełnieniem wody upewniamy się, że wykonana przez instalacja jest odpowiednio "skręcona".

PRAKTYCZNE INFORMACJE

Pomyłka w podłączeniu. Jeśli w podłączeniu dolnym rura zasilająca i powrotna zostaną podłączone na odwrót, możemy uniknąć przeróbek instalacji, stosując specjalne złącze krzyżowe, w którym następuje odwrócenie kierunku przepływającej wody grzejnej, dzięki czemu grzejnik będzie działał właściwie. Złącze dostępne jest w wersji zarówno prostej, jak i kątowej.



Tradycyjną drabinkę z pionowych przewodów (kolektorów) łączonych poziomymi rurkami podłącza się do instalacji grzewczej tak, iż do kolektora zasilającego montuje się zawór termostatyczny z głowicą, a do powrotnego – zawór odcinający. Niektóre modele, szczególnie te o nietypowych kształtach lub dekoracyjne, mają jednak kolektory pionowe umieszczone obok siebie (zwykle w odległości 5 cm). Wówczas można zastosować zespolone zestawy przyłączeniowe. Pod elegancką maskownicą ukryty jest zawór termostatyczny oraz odcinający, na zewnątrz widać tylko głowicę.

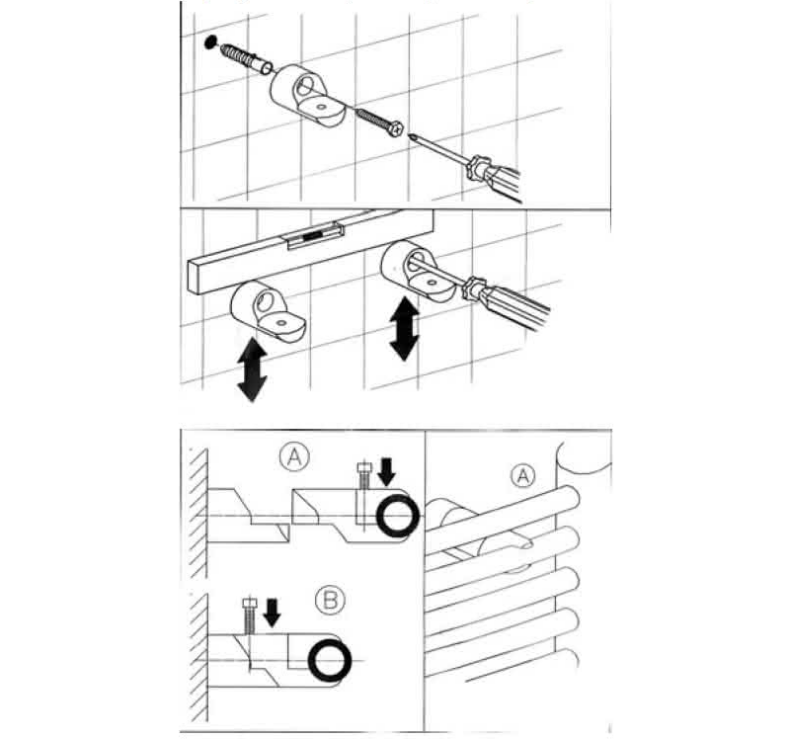

Jak zamontować grzejnik łazienkowy? - schemat 4

Przedsiębiorstwo Alplast Sp jawna J. Tyczyński, P. Przybyliński
