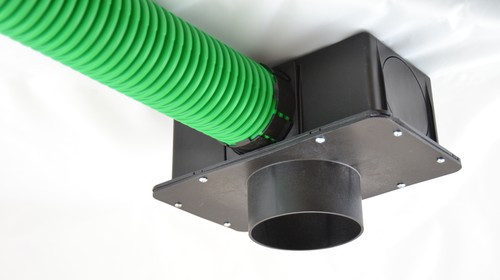

SPIDERvent - dwuśrednicowy system wentylacji stropowej

SPIDERvent to nowoczesne i innowacyjne rozwiązanie technologiczne do szybkiego i precyzyjnego montażu instalacji wentylacji w nowobudowanych mieszkaniach i domach jednorodzinnych, znacznie redukujące czas i zapewniające szczelność systemu oraz wygodę montażu zarówno samej jednostki wentylacyjnej, jak i elementów peryferyjnych (kratek i anemostatów).

Elementy systemu SPIDERvent mogą współpracować zarówno z lokalnymi urządzeniami wentylacyjnymi - wentylatorami lub rekuperatorami obsługującymi wydzielone lokale mieszkalne, jak i jednostkami centralnymi podłączonymi do większej liczby lokali.

Idea SPIDERvent jakkolwiek dedykowana do zastosowań w stropach wylewanych (w szczególności monolitycznych i typu filigran oraz innych), pozwala na swobodne zastosowanie we wszelkich instalacjach wentylacji prowadzonych w sposób typowy - nawierzchniowo.

Dzięki modułowości, system SPIDERvent pozwala na dowolną konfigurację i różnorodność podłączeń.

SPIDERvent - dwuśrednicowy system wentylacji stropowej

www.flopsystem.pl

Pragniemy poinformować o NOWOŚCI technologicznej jaką jest montaż systemu rekuperacji w części nośnej stropu.

Uniwersalność systemu - przykłady montażu

Strop monolityczny (bezbelkowy, żelbetowy). Zobacz

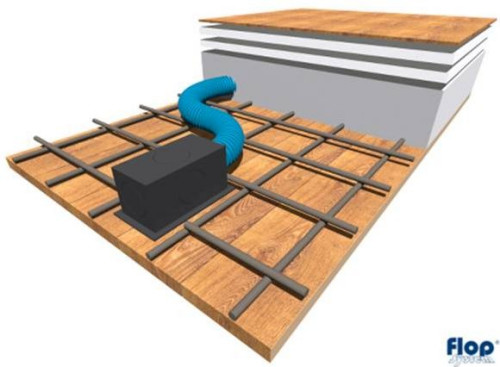

Strop monolityczny (bezbelkowy, żelbetowy)

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 1200 m3/h.



Wylewany na deskowaniu, daje duże możliwości aranżacji bryły budynku. Idealny dla celów rozprowadzenia systemu wentylacji stropowej SPIDERvent®, gdyż pozwala na swobodny - zoptymalizowany pod względem oporów hydraulicznych - układ kolektorów i rozdzielaczy powietrza, jak i skrzynek wentylacyjnych oraz samych kanałów rozprowadzających powietrze. Wszystkie elementy systemu (za wyjątkiem kanałów) po wypozycjonowaniu przybijane są do deskowania za pomocą gwoździ, które przy zrzucaniu deskowania odpadają wraz z konstrukcyjnie przewidzianymi do tego celu przewężeniami montażowymi skrzynek i kolanek wentylacyjnych.



W zależności od rozpiętości stropu (grubości) oraz wielkości strumienia powietrza wentylacyjnego, elementy występują w wersji „standard” o wysokości 12 cm lub "slim" 10 cm.



W przypadku większych grubości stropu system SPIDERvent® przewiduje zastosowanie odpornych na ściskanie i kondensację pary wodnej przedłużek pod anemostaty i stabilizatory wywiewu o średnicach 125 mm (długość efekt. 53 mm) i 100 mm (długość efekt. 67 mm).



Możliwość wykorzystania dwuściennych, giętkich przewodów wentylacyjnych Karboflex (PE): D75 mm, D90 mm, D125 mm, dla których kolektory, rozdzielacze i skrzynki wentylacyjne zaopatrzono w gniazda szybkozłączne typu "klik".

Strop typu filigran (prefabrykowany). Zobacz

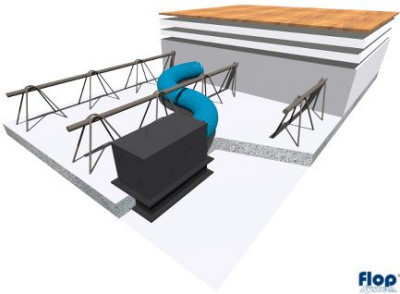

Strop typu filigran (prefabrykowany)

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 1200 m3/h.



Szczególnie przydatny w budownictwie modułowym lub wielokondygnacyjnym np. budynki wielorodzinne. Kolektory i rozdzielacze powietrza oraz skrzynki wentylacyjne mogą być zamontowane (zalane w 5 cm płycie żelbetowej) już w zakładzie prefabrykacji. Dla tego typu stropów system przewiduje specjalnie skonstruowane elementy (uwzględniające 5 cm grubość płyty żelbetowej). W przypadku kolanek wentylacyjnych zalewane w płycie są jednie kołnierze montażowe, do których na placu budowy podłącza się na wcisk kolanka, za pomocą systemu zatrzaskowego. W zależności od rozpiętości stropu (grubości) oraz wielkości strumienia powietrza wentylacyjnego, elementy występują w wersji "standard" o wysokości ponad płytę żelbetową 12 cm lub „slim” 10 cm.



W przypadku większych grubości stropu system SPIDERvent® przewiduje zastosowanie odpornych na ściskanie i kondensację pary wodnej rurowych przedłużek pod anemostaty i stabilizatory wywiewu o średnicach 125mm (długość efekt. 53 mm) i 100 mm (długość efekt. 67 mm).



Możliwość wykorzystania dwuściennych, giętkich przewodów wentylacyjnych Karboflex (PE): D75 mm, D90 mm, D125 mm, dla których kolektory, rozdzielacze i skrzynki wentylacyjne zaopatrzono w gniazda szybkozłączne typu "klik".

Strop typu teriva (gęstożebrowy). Zobacz

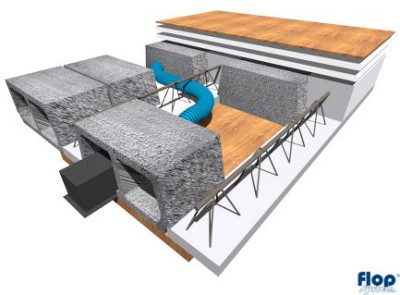

Strop typu teriva (gęstożebrowy)

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 1200 m3/h.



Istnieje możliwość prowadzenia przewodów wentylacyjnych w przestrzeniach wewnętrznych pustaków stopowych. W częściach, w których nie jest to możliwe lub w miejscach montażu kolektorów i rozdzielaczy powietrza oraz skrzynek lub kolanek wentylacyjnych - elementy systemu (za wyjątkiem kanałów), analogicznie jak dla stropu typu monolit, przybijane są za pomocą gwoździ (po wypozycjonowaniu elementu), które przy zrzucaniu deskowania odpadają wraz z konstrukcyjnie przewidzianymi do tego celu przewężeniami montażowymi skrzynek i kolanek wentylacyjnych. W przypadku większych grubości stropu system SPIDERvent® przewiduje zastosowanie odpornych na ściskanie i kondensację pary wodnej rurowych przedłużek pod anemostaty i stabilizatory wywiewu o średnicach 125 mm (długość efekt. 53 mm) i 100 mm (długość efekt. 67 mm).



Możliwość wykorzystania dwuściennych, giętkich przewodów wentylacyjnych Karboflex (PE): D75 mm, D90 mm, D125 mm, dla których kolektory, rozdzielacze i skrzynki wentylacyjne zaopatrzono w gniazda szybkozłączne typu "klik".

Sufit podwieszany - montaż podsufitowy (podstropowy)

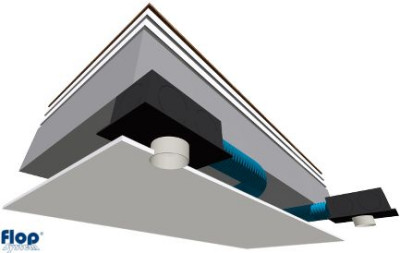

Sufit podwieszany - montaż podsufitowy (podstropowy)

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 800 m3/h.



Stosowany zawsze tam gdzie nie ma już możliwości "zatopienia" elementów systemu SPIDERvent® w stropie. Zastosowanie mają płaskie kolektory i rozdzielacze powietrza oraz skrzynki wentylacyjne typu SLIM, o grubości 10 cm.



Można stosować tradycyjne kanały wentylacyjne (inne niż Karboflex), w tym o ściankach izolowanych termicznie i akustycznie, także "styropianowe" kanały o przekroju prostokątnym. Montaż podstropowy wymaga z reguły dodatkowego wyciszenia kanałów rozprowadzających powietrze (kanały izolowane akustycznie) oraz bardziej starannego połączenia kanałów z elementami skrzynek i kolanek wentylacyjnych.
