Czym jest kotwa chemiczna i z czego się składa?
Kotwa chemiczna to sposób mocowania, w którym element nośny wkleja się w otwór za pomocą utwardzającej się żywicy, zamiast rozpierać go mechanicznie. Rozwiązanie oddziałuje na podłoże łagodnie, nie wywołuje w nim naprężeń i szczelnie wypełnia otwór. Każdą żywicę produkuje się z przeznaczeniem do konkretnego rodzaju podłoża.
Mocowanie chemiczne tworzą trzy elementy:
- podłoże - może mieć dowolną formę, pełną lub drążoną,
- żywica - wprowadzana do oczyszczonego otworu, wiąże z podłożem i z trzpieniem,
- trzpień - element nośny o powierzchni gwintowanej, wprowadzany do żywicy ruchem obrotowym zgodnym z kierunkiem gwintu.
Najczęściej spotyka się kotwy w kartuszach dwuskładnikowych. Żywica i utwardzacz przechowywane są osobno, a łączą się dopiero podczas wyciskania - przez mieszacz statyczny (dyszę), który zapewnia stałą proporcję i jednorodne wymieszanie składników. Obok kartuszy funkcjonują systemy kapsułkowe (ampułki), w których odmierzona porcja żywicy i utwardzacza aktywuje się po wkręceniu trzpienia. W obu przypadkach kluczowe jest, by do otworu trafiła masa już wymieszana, a nie sam jeden ze składników.
Rodzaje żywic w kotwach chemicznych
To żywica decyduje o cenie kotwy, jej nośności, odporności i zakresie zastosowań.
Beton zarysowany a niezarysowany
Zanim dobierze się żywicę, trzeba wiedzieć, w jaki beton trafia kotwa. Beton niezarysowany to strefa ściskana, bez rys w obszarze mocowania. Beton zarysowany to strefa rozciągana, w której mogą powstawać mikropęknięcia otwierające się wokół otworu - kotwa musi wtedy utrzymać nośność mimo pracujących rys. Żywice poliestrowe są zwykle dopuszczane wyłącznie do betonu niezarysowanego, natomiast winyloestrowe, hybrydowe i epoksydowe mają oceny techniczne również dla betonu zarysowanego. Informację tę podaje ocena techniczna produktu (opcja 1 - beton zarysowany, opcja 7 - niezarysowany).
Żywice poliestrowe
Najtańsza i najpopularniejsza grupa, przeznaczona do lekkich i średnich obciążeń w podłożach pełnych: betonie niezarysowanym, cegle pełnej, kamieniu, a także w murze z pustaków. Typowe zastosowania to mocowanie urządzeń sanitarnych, instalacji elektrycznych, markiz, okiennic i rolet, klimatyzatorów czy elementów ogrodzeń. Przykładem są kotwy poliestrowe Koelner (175 ml - ok. 23 zł, 300 ml - ok. 29 zł), Fischer FIP C 300T (ok. 30 zł) oraz Arvex CPS. Poliestry zawierają zwykle monomery typu styrenowego, stąd charakterystyczny zapach i większa wrażliwość na niską temperaturę podczas wiązania.
Żywice winyloestrowe
Rozwiązanie uniwersalne o wyższej odporności chemicznej, przeznaczone do betonu zarysowanego i niezarysowanego, murów pełnych i drążonych oraz do uciąglania zbrojenia. Sprawdzają się w mocowaniach konstrukcji stalowych, słupów, wsporników, balustrad i poręczy. Przykłady to Fischer FIS VL 300T (ok. 67 zł) czy Rawlplug R-KEM-II, którego kartę charakterystyki oparto na żywicy winyloestrowej z utwardzaczem na bazie nadtlenku dibenzoilu. Część winyloestrów zachowuje płynność w niskich temperaturach (nawet do ok. −10°C), co ułatwia montaż zimą.
Żywice hybrydowe
Grupa o wysokich parametrach, kierowana do zastosowań konstrukcyjnych: mocowań konstrukcji stalowych, balustrad, schodów, ekranów dźwiękochłonnych, słupów hal oraz uciąglania konstrukcji żelbetowych. Żywice hybrydowe bywają certyfikowane pod kątem odporności sejsmicznej (kategorie C1 i C2) i pracy w podwyższonej temperaturze (rzędu 160°C), przy stosunkowo szybkim wiązaniu (ok. 30 minut w 20°C).
Żywice epoksydowe
Wolnowiążące żywice o najwyższych parametrach, stosowane w ciężkich zadaniach konstrukcyjnych: wzmocnieniach żelbetu, uciąglaniu ścian, stropów i fundamentów, mocowaniu ciężkich konstrukcji stalowych oraz renowacjach obiektów inżynieryjnych. Wyróżnia je niski skurcz, wysoka odporność chemiczna i możliwość pracy w otworach zalanych wodą oraz wykonanych wiertłem diamentowym. Przykładem dostępnym detalicznie jest Arvex CE (formuła epoksydowo-akrylowa, bezstyrenowa) - ok. 49 zł za sztukę w zestawie. Ceną tłumaczy się długi czas wiązania, którego wymaga pełne utwardzenie.
Warianty bezstyrenowe i niskoemisyjne
Ponieważ część żywic zawiera monomery styrenowe, producenci oferują odmiany o obniżonej emisji lub całkowicie bezstyrenowe (oznaczane jako „styrene free”), klasyfikowane w zakresie emisji do powietrza wnętrz na poziomie A+. Nadają się do pomieszczeń zamkniętych, prac przy słabej wentylacji i montażu w niższych temperaturach. Przykładem jest Fischer FIS V Zero 300T (ok. 87 zł); bezstyrenowe są też wspomniane wyżej żywice epoksydowe.
Przeczytaj
Może cię zainteresować
Dowiedz się więcej
Zobacz więcej
Zobacz mniej
Podłoża pełne i drążone - kiedy potrzebna jest tuleja sitowa
Sposób osadzenia kotwy zależy przede wszystkim od tego, czy podłoże jest pełne, czy drążone.

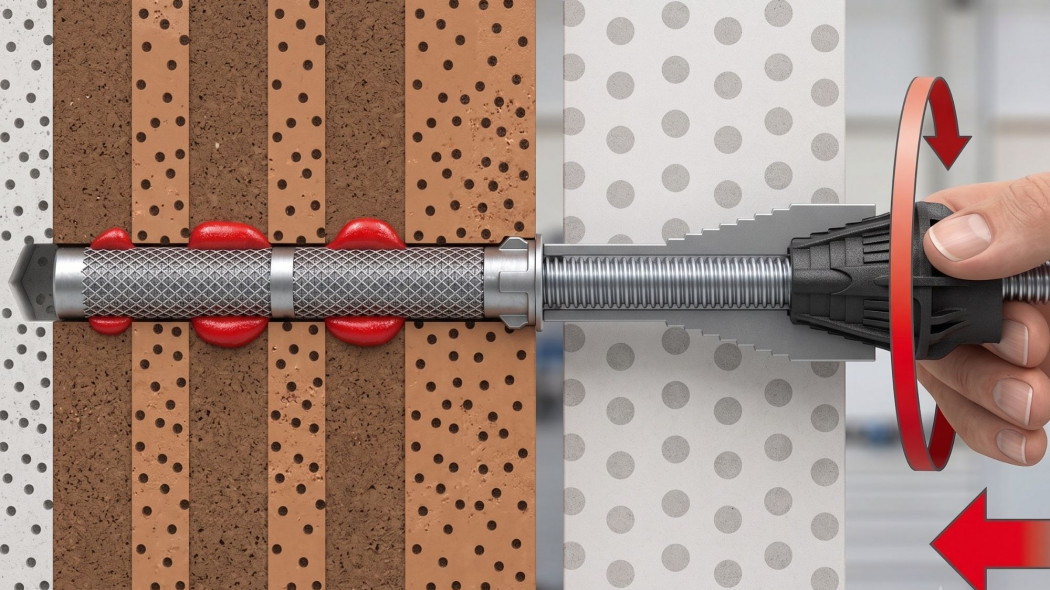

W podłożu pełnym - betonie, cegle pełnej, kamieniu - żywicę wprowadza się bezpośrednio do oczyszczonego otworu, a masa obejmuje trzpień na całej głębokości osadzenia. W podłożu drążonym - pustakach, cegle kratówce, silikatach, bloczkach z pustkami - żywica bez dodatkowego elementu rozpłynęłaby się w komorach materiału i nie związałaby trzpienia. Dlatego stosuje się tuleję sitową (koszyczek), którą najpierw umieszcza się w otworze, a następnie wypełnia żywicą. Masa przenika przez oczka tulei, zakotwiając się w ściankach komór.
Tuleje siatkowe występują w dwóch odmianach: tworzywowe (najczęściej z poliamidu PA6), tańsze i wystarczające do większości murów, oraz metalowe (z drobno tkanej siatki stalowej, zwykle ocynkowanej), stosowane przy większych obciążeniach. Dobiera się je do średnicy otworu i grubości ścianek podłoża - typowo w zakresie średnic od kilkunastu do ponad dwudziestu milimetrów.
Zastosowanie i właściwości kotew chemicznych
Kotwa chemiczna sprawdza się m.in. w:
- otworach po wyrwanych, starych kotwach i kołkach,
- otworach położonych na krawędziach struktur nośnych,
- otworach w osłabionych ścianach nośnych, np. w starych budynkach,
- podłożach o niskiej spoistości i w materiałach drążonych.
Zakres obejmuje zarówno lekkie mocowania domowe, jak i zadania konstrukcyjne: kotwienie słupów, konstrukcji stalowych, balustrad, a w wersjach profesjonalnych także uciąglanie zbrojenia, czyli łączenie prętów istniejącej i nowej konstrukcji żelbetowej.
Podstawowe właściwości mocowania chemicznego to szczelność i wytrzymałość. Żywica wypełnia otwór na całej długości i zabezpiecza go przed wilgocią, co ogranicza ryzyko korozji trzpienia i pękania podłoża wokół mocowania. W przeciwieństwie do kołków rozporowych kotwa chemiczna nie zwiększa objętości podczas wiązania, więc nie napiera na ścianki otworu i nie uszkadza go od wewnątrz. To, jak duże obciążenie przeniesie połączenie, zależy przede wszystkim od rodzaju żywicy oraz od podłoża.
Montaż kotwy chemicznej krok po kroku
Do montażu potrzebne są: wiertło o średnicy dobranej do trzpienia i podłoża (do betonu zwykle wiertło udarowe lub SDS), szczotka do otworu w rozmiarze dopasowanym do jego średnicy i pompka lub sprężone powietrze do oczyszczenia, dozownik (pistolet) dobrany do pojemności kartusza oraz mieszacz statyczny. Przy głębokich otworach przydaje się przedłużka mieszacza, a w podłożu drążonym - tuleja sitowa. Aplikator i wiertła to wydatek rzędu kilku-kilkudziesięciu złotych, a zapasowe mieszacze kosztują ok. 10 zł za sztukę.
Kolejność prac:
- Dobierz kotwę i trzpień do rodzaju podłoża oraz przewidywanego obciążenia.
- Wywierć otwór o właściwej średnicy i głębokości.
- Dokładnie oczyść otwór - wyszczotkuj i przedmuchaj, usuwając cały pył. To jeden z najważniejszych etapów: pozostały pył drastycznie obniża nośność.
- Nałóż mieszacz i odrzuć pierwszą porcję żywicy, dopóki masa nie osiągnie jednolitej barwy - pierwsze wyciśnięcie bywa niedomieszane.
- Wypełnij otwór żywicą od dna (w podłożu drążonym - przez tuleję sitową), unikając pęcherzy powietrza.
- Wprowadź trzpień ruchem obrotowym zgodnym z kierunkiem gwintu i pozostaw do związania bez obciążania.
Wpływ temperatury na wiązanie
Temperatura podłoża i otoczenia decyduje o czasie obróbki (przez jaki czas można korygować położenie trzpienia) oraz o czasie pełnego utwardzenia. Zależność jest odwrotna: im niżej, tym dłużej.
| Temperatura podłoża |
Skutek praktyczny |
| poniżej ok. 5°C |
Znacznie wydłużone wiązanie; żywice styrenowe mogą nie związać prawidłowo. Wskazane warianty bezstyrenowe lub zimowe - część winyloestrów jest przystosowana do pracy nawet do ok. −10°C. |
| ok. 5-25°C |
Zakres zalecany przez większość producentów; przewidywalny czas obróbki i utwardzania. |
| powyżej ok. 25-30°C |
Skrócony czas obróbki - trzpień trzeba osadzić szybciej. Nie należy przegrzewać kotwy, bo powyżej granicy podanej przez producenta traci właściwości. |
Dokładne czasy żelowania i pełnego utwardzenia dla każdej temperatury podaje karta techniczna konkretnego produktu. Kartusze przechowuje się w temperaturze 5-25°C, z dala od słońca i mrozu; wahań temperatury podczas magazynowania należy unikać.
Najczęstsze błędy montażowe
Większość problemów z nośnością kotew chemicznych wynika nie z wadliwej żywicy, lecz z błędów wykonania. Najczęstszy to niedokładne oczyszczenie otworu - pozostawiony pył tworzy warstwę oddzielającą żywicę od ścianki i potrafi obniżyć nośność o kilkadziesiąt procent. Drugim typowym błędem jest pominięcie odrzucenia pierwszej, niezmieszanej porcji masy, przez co trzpień osadza się w żywicy, która nie zwiąże. Kolejne to obciążenie mocowania przed pełnym utwardzeniem oraz dobór żywicy nieodpowiedniej do podłoża - zwłaszcza użycie kotwy do podłoży pełnych w materiale drążonym bez tulei sitowej, albo poliestru w betonie zarysowanym. Osobną kwestią jest wilgoć: standardowo montuje się w otworze suchym, ale niektóre żywice mają ocenę techniczną dopuszczającą otwory zalane wodą - decyduje karta techniczna, a nie założenie, że „jakoś zwiąże”.
Nośność, ocena techniczna i rodzaje obciążeń
Nośność połączenia zależy od rodzaju żywicy, wytrzymałości i rodzaju podłoża, średnicy trzpienia, głębokości osadzenia oraz rozstawu i odległości mocowań od krawędzi. Znaczenie ma też charakter obciążenia: statyczne (np. półka, konsola) obciąża kotwę inaczej niż dynamiczne, zmienne czy sejsmiczne.
Wiążące wartości podaje producent w europejskiej ocenie technicznej (ETA) oraz w karcie technicznej danej kotwy - i to do nich należy się odwoływać przy doborze. Warto sprawdzić, czego dotyczy ocena: podstawą dla betonu jest zbiór wytycznych ETAG 001, dla elementów murowych ETAG 029, a dla uciąglania zbrojenia dokumenty typu TR 023 lub TR 029. W ocenie znajdziemy też, czy produkt jest dopuszczony do betonu zarysowanego (opcja 1) czy tylko niezarysowanego (opcja 7), a w wersjach konstrukcyjnych - klasę odporności sejsmicznej (C1, C2) i odporność ogniową. W zastosowaniach istotnych dla bezpieczeństwa (mocowania elewacji, balustrad, konstrukcji nośnych) stosuje się kotwy z oceną techniczną i projektuje połączenie zgodnie z obowiązującymi metodami obliczeniowymi, a nie na podstawie orientacyjnych danych katalogowych.
O trwałości połączenia decyduje również pręt. Standardowe pręty gwintowane wykonuje się ze stali węglowej z powłoką cynkową, do warunków wilgotnych i na zewnątrz stosuje się stal nierdzewną (A2), a w środowiskach agresywnych - kwasoodporną (A4).
Bezpieczeństwo pracy z kotwą chemiczną
Żywice i utwardzacze stosowane w kotwach chemicznych to substancje drażniące. Zgodnie z kartami charakterystyki mogą działać drażniąco na skórę i oczy oraz uczulająco - powtarzany kontakt bywa źródłem reakcji alergicznej. Utwardzacz zawierający nadtlenek dibenzoilu jest dodatkowo wrażliwy na ogrzewanie.
Podczas pracy należy używać rękawic ochronnych odpornych chemicznie oraz okularów lub gogli chroniących przed rozbryzgiem, a pomieszczenie dobrze wentylować; przy słabej wentylacji i pracy z oparami wskazana jest maska z filtrem do par organicznych. Kotew nie przechowuje się w pobliżu źródeł ognia i ciepła ani w kontakcie z utleniaczami i mocnymi kwasami. Przed pracą warto zapoznać się z kartą charakterystyki produktu, a resztki i opakowania utylizować jako odpad niebezpieczny, zgodnie z przepisami.
Zalety kotew chemicznych
Kotwy chemiczne są łatwe w montażu i nie wywołują naprężeń rozporowych w podłożu, dzięki czemu można je stosować blisko krawędzi i w materiałach o niskiej spoistości. Sprawdzają się tam, gdzie mocowania mechaniczne nie mają oparcia. Od chwili aplikacji aż do związania żywicy element można poziomować oraz przesuwać na boki i w pionie, co ułatwia precyzyjne ustawienie. Średnica i głębokość osadzenia są dowolne w zakresie przewidzianym dla danego podłoża, a w żywicy można zakotwić różne elementy: pręty zbrojeniowe, haki, śruby i gwintowane tuleje.
Ile kosztuje kotwa chemiczna?
Cena kotwy zależy przede wszystkim od rodzaju żywicy i pojemności kartusza, a zużycie masy - od średnicy, głębokości otworu oraz rodzaju podłoża. Kartusze poliestrowe o pojemności 175-300 ml to wydatek rzędu ok. 19-30 zł, żywice winyloestrowe kosztują ok. 37-67 zł, a warianty bezstyrenowe i epoksydowe - od ok. 49 zł za sztukę wzwyż; profesjonalne żywice konstrukcyjne w większych opakowaniach odpowiednio drożeją. Do tego dochodzą akcesoria: dozownik do kartuszy (ok. 25 zł), zapasowe mieszacze (ok. 10 zł), wiertła oraz - w podłożach drążonych - tuleje sitowe.
Podane kwoty są orientacyjne i pochodzą z oferty detalicznej z lipca 2026 r.; ceny zmieniają się w zależności od producenta, pojemności i punktu sprzedaży.
