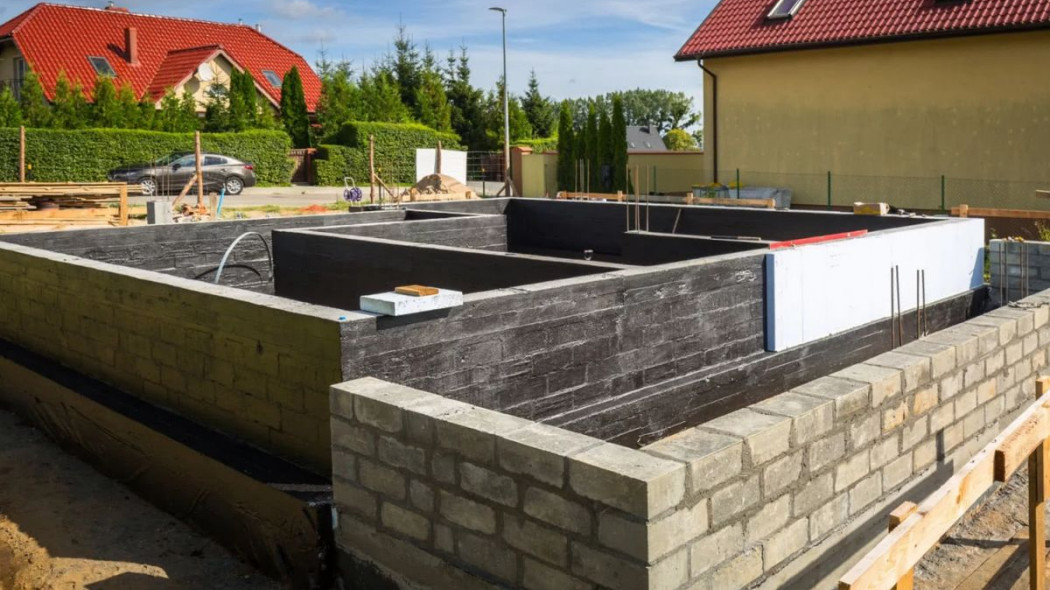

Izolacja przeciwwilgociowa fundamentów

Czego dowiesz się z artykułu?

Jak działa mechanizm podciągania kapilarnego wody?

Podsiąkanie kapilarne należy do zjawisk fizycznych spotykanych na co dzień - to dzięki niemu woda wędruje od zwierciadła wód gruntowych ku wierzchnim warstwom gleby. Ten sam mechanizm działa w porowatych materiałach budowlanych: zwykłym betonie, cegle ceramicznej, bloczkach i zaprawach. O tym, jak wysoko wzniesie się słup wody, decyduje średnica pustych przestrzeni w strukturze materiału, tworzących sieć mikroskopijnych kanalików zwanych kapilarami. Zależność jest odwrotna, niż podpowiada intuicja: im węższa kapilara, tym wyżej podnosi się w niej ciecz.

Za samoczynne unoszenie się wody odpowiadają siły napięcia powierzchniowego, które wspólnie ze zwilżaniem ścianek kapilary wprawiają ciecz w ruch ku górze. Napięcie powierzchniowe zakrzywia powierzchnię cieczy na styku ze ścianką naczynia, tworząc menisk - wypukły w przypadku rtęci, a wklęsły w przypadku wody. Właśnie wklęsły menisk oznacza zwilżanie i umożliwia pionową migrację cieczy w materiale porowatym. Razem z wodą przemieszczają się rozpuszczone w niej sole. Gdy woda odparuje przy powierzchni muru, sole pozostają na niej w postaci białawych wykwitów, dobrze widocznych na źle zabezpieczonych murach i cokołach.

O tym, jak daleko sięgnie zawilgocenie muru, decyduje przede wszystkim struktura jego porów. W tradycyjnej cegle ceramicznej pełnej mają one średnice rzędu 1–10 μm - a więc dokładnie takie, przy których ciśnienie ssące osiąga najwyższe wartości. Mur zachowuje się wtedy jak pompa zasysająca wodę z gruntu. W praktyce diagnostycznej przyjmuje się, że strefa zawilgocenia w murze ceglanym sięga od 0,5 do 1,5 m, najczęściej stabilizując się na wysokości 1,0–1,2 m ponad poziomem terenu. W nieogrzewanych i słabo wentylowanych piwnicach, gdzie woda nie ma jak odparować z powierzchni tynku, oraz przy stałym naporze wód gruntowych front wilgoci potrafi jednak dojść do 2, a nawet 3 m - czyli do poziomu stropu nad parterem.

Skutki podciągania kapilarnego są przy tym znacznie poważniejsze niż same wykwity na elewacji. Mokry mur traci właściwości termoizolacyjne, ponieważ woda przewodzi ciepło wielokrotnie lepiej niż powietrze wypełniające pory materiału - rachunki za ogrzewanie rosną, a na wychłodzonych ścianach łatwiej dochodzi do kondensacji pary wodnej i rozwoju pleśni. Zawilgocona strefa przyziemia jest też narażona na destrukcję mrozową: zamarzająca w porach woda zwiększa objętość i stopniowo rozsadza strukturę cegły czy tynku. W konstrukcjach żelbetowych wilgoć wraz z rozpuszczonymi w niej chlorkami i siarczanami uruchamia korozję stali zbrojeniowej.

Rodzaj obciążenia wodą decyduje o rodzaju izolacji

Zanim dobierze się materiały, trzeba ustalić, z jakim rodzajem obciążenia wodą będzie się stykał fundament - to najczęściej pomijany etap projektowania hydroizolacji. Odpowiedź powinna wynikać z opinii geotechnicznej sporządzonej dla działki, a nie z założeń przyjętych na budowie. Wyróżnia się trzy podstawowe sytuacje.

Wilgoć gruntowa i woda podciągana kapilarnie to obciążenie najlżejsze. Występuje wtedy, gdy budynek posadowiono na gruncie dobrze przepuszczalnym - piasku lub żwirze - a zwierciadło wód gruntowych zalega głęboko poniżej poziomu posadowienia. Woda opadowa swobodnie przesiąka w głąb i nie zatrzymuje się przy ścianie fundamentowej. W takich warunkach wystarczy izolacja przeciwwilgociowa, nazywana też lekką.

Woda infiltracyjna, czyli przesączająca się przez grunt woda opadowa i roztopowa, zachowuje się inaczej w podłożu spoistym. Gliny i iły nie przepuszczają jej w głąb, więc gromadzi się ona w przepuszczalnej zasypce wykopu i tworzy przy ścianie fundamentowej lokalny słup wody. O tym, jak zostanie zakwalifikowana ta sytuacja, decyduje jedna rzecz: obecność sprawnego drenażu opaskowego. Drenaż odbiera wodę na bieżąco i nie pozwala jej się spiętrzyć, dzięki czemu powłoka pracuje w warunkach bezciśnieniowych - wystarcza wtedy izolacja przeciwwilgociowa. Jeśli drenażu nie ma, woda zatrzymuje się w zasypce i zaczyna wywierać na ścianę realne ciśnienie hydrostatyczne, a to wymaga już izolacji przeciwwodnej.

Woda napierająca pojawia się, gdy poziom wód gruntowych okresowo lub trwale utrzymuje się powyżej poziomu posadowienia. Fundament pracuje wówczas pod ciśnieniem hydrostatycznym, a jedynym skutecznym rozwiązaniem jest izolacja ciężka albo konstrukcja z betonu wodoszczelnego, potocznie zwana białą wanną, ze szczelnymi taśmami w przerwach roboczych i uszczelnionymi przejściami instalacyjnymi. Drenaż w takich warunkach nie jest rozwiązaniem - nie wolno nim obniżać poziomu wód gruntowych, a jego zastosowanie zamiast właściwej izolacji jest błędem projektowym.

Klasy obciążenia wodą, czyli język kart technicznych

Polskie przepisy nie zawierają oficjalnej klasyfikacji obciążeń wodą, dlatego producenci chemii budowlanej posługują się w swoich kartach technicznych niemiecką normą DIN 18533, która od 2017 roku zastąpiła DIN 18195 i stała się w Polsce faktycznym standardem inżynierskim. Litera „E” w oznaczeniu klasy (od erdberührt) wskazuje, że chodzi o element stykający się z gruntem. Klasa W1-E obejmuje wilgoć gruntową i wodę nienapierającą - w gruncie przepuszczalnym albo przy sprawnym drenażu. Klasa W2-E dotyczy wody napierającej pod ciśnieniem hydrostatycznym, przy czym W2.1-E odpowiada słupowi wody do 3 m, a W2.2-E powyżej tej wartości. Klasa W3-E odnosi się do stropów zasypanych gruntem, a W4-E - do strefy cokołowej, czyli fragmentu ściany narażonego na wodę rozbryzgową i na wilgoć podciąganą kapilarnie z partii zagłębionej w gruncie.

Przełożenie tej klasyfikacji na tradycyjny podział krajowy - izolacje lekkie, średnie i ciężkie - bywa źródłem nieporozumień, ponieważ nie jest to przekład jeden do jednego. Klasa W1.1-E, obejmująca wilgoć gruntową w podłożu przepuszczalnym, odpowiada izolacji lekkiej. Klasa W1.2-E dotyczy gruntów słabo przepuszczalnych, ale wyłącznie pod warunkiem zaprojektowania i wykonania sprawnego, trwałego drenażu opaskowego - i mimo spoistego podłoża wciąż mieści się w kategorii izolacji przeciwwilgociowej. Ten sam budynek pozbawiony drenażu przechodzi natomiast automatycznie do klasy W2.1-E, czyli umiarkowanego obciążenia wodą napierającą o słupie do 3 m, któremu w podziale krajowym odpowiada izolacja przeciwwodna typu średniego lub ciężkiego. Drenaż nie jest więc wyłącznie udogodnieniem odprowadzającym wodę - to element, który przesądza o klasie obciążenia, a przez to o wymaganej grubości powłoki hydroizolacyjnej.

Znajomość tych oznaczeń ma wymiar czysto praktyczny: to właśnie do nich odwołują się karty techniczne Nexlera, Schomburga, Sopro, Sto, Bostiku czy MC-Bauchemie, podając wymagane grubości warstwy hydroizolacji.

Izolacja przeciwwilgociowa przyziemia

W domach, których wszystkie pomieszczenia znajdują się w całości nad poziomem terenu, ciężkie hydroizolacje w partii fundamentowej nie są potrzebne. Zadanie zabezpieczenia sprowadza się tu do trzech celów: ograniczenia nasiąkliwości ścian fundamentowych, odcięcia drogi kapilarnego podciągania wilgoci oraz zablokowania migracji rozpuszczonych w wodzie związków chemicznych z gruntu do konstrukcji. Podstawowym zabezpieczeniem budynku niepodpiwniczonego pozostaje pozioma hydroizolacja przeciwwilgociowa ułożona na zewnętrznych i wewnętrznych ścianach fundamentowych, nieco powyżej poziomu otaczającego terenu. Wykonuje się ją z materiałów bitumicznych na osnowie lub z folii przyklejanych do podłoża.

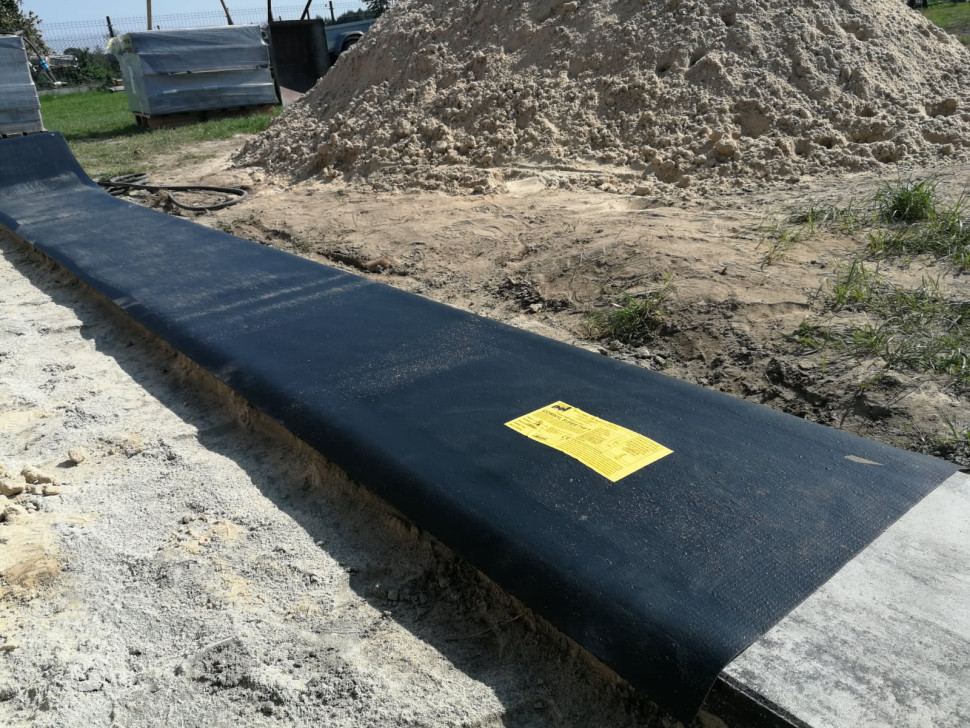

Izolacja pozioma fundamentów za pomocą folii hydroizolacyjnej IZOWINYL. (fot. Winyl-Pol)

Pojedyncza warstwa pozioma na koronie ściany fundamentowej nie wystarcza jednak, by uznać przyziemie za zabezpieczone. Podciąganie kapilarne zaczyna się już w ławie fundamentowej, stykającej się z gruntem całą powierzchnią, dlatego drugą izolację poziomą układa się na wierzchu ławy, pod pierwszą warstwą bloczków. Obie warstwy - dolną na ławie i górną na koronie ściany - łączy się następnie izolacją pionową prowadzoną po zewnętrznej powierzchni fundamentu. Dopiero taki układ tworzy zamkniętą, ciągłą powłokę, w której nie ma miejsca na obejście przez wodę.

Zabezpieczenia przeciwwilgociowego wymagają również punktowe elementy konstrukcyjne osadzone w gruncie - słupy, podpory schodów zewnętrznych czy fundamenty pod trzon kominowy - a także cała powierzchnia podłogi na gruncie. W elementach zbrojonych nie stosuje się przekładek z materiałów bitumicznych, ponieważ warstwa taka rozdzielałaby przekrój i uniemożliwiała przenoszenie obciążeń; ich rolę przejmują specjalne zaprawy na bazie cementu. Hydroizolację podłóg na gruncie wykonuje się najczęściej z folii budowlanych, które muszą być szczelnie połączone z izolacją ścian zewnętrznych i wewnętrznych. Uzupełnieniem ochrony, ograniczającym nasiąkliwość samych bloczków, jest obustronne pokrycie ścian fundamentowych powłoką impregnującą - zwykle emulsją asfaltowo-kauczukową.

Przygotowania do ułożenia izolacji przeciwwilgociowej

Ściany zewnętrzne i wewnętrzne wyprowadza się ponad poziom gruntu, a o ich wysokości decyduje zaplanowana rzędna podłogi parteru. Przyjmując poziom „zero” jako wysokość wykończonej posadzki pomieszczeń parterowych, izolację poziomą ścian nośnych sytuuje się poniżej niego o sumę grubości warstw podpodłogowych: ocieplenia, jastrychu i posadzki. W praktyce oznacza to poziom betonowego podkładu, który powinien znajdować się co najmniej 15–20 cm powyżej otaczającego terenu. Wierzch murów musi zostać wyrównany - na przykład zaprawą cementową rozprowadzoną między deskami i zatartą na gładko.

Inaczej wygląda to na elementach zbrojonych - ławach, słupach czy płytach fundamentowych - na których izolację wykonuje się z zaprawy, a nie z materiału rolowego. Tam warstwę uszczelniającą trzeba wyprowadzić dokładnie na tę samą wysokość, na której znajdzie się izolacja podpodłogowa. Tylko wtedy obie powłoki zejdą się w jednej płaszczyźnie i dadzą się połączyć bez uskoku, który byłby miejscem przecieku.

Powierzchnie ścian fundamentowych przed nałożeniem warstwy ograniczającej nasiąkanie trzeba wyrównać: skuć lub zeszlifować nadlewy, uzupełnić ubytki, wypełnić spoiny. Alternatywą dla szlifowania jest rapowanie, czyli uproszczone tynkowanie sprowadzające się głównie do zamknięcia spoin między bloczkami fundamentowymi. Ostre krawędzie i naroża należy sfazować lub wyokrąglić, bo na załamaniach powłoki bitumiczne pękają jako pierwsze.

Newralgicznym miejscem, o którym najczęściej się zapomina, jest styk ławy ze ścianą fundamentową. Wykonuje się w nim wyoblenie - fasetkę o promieniu 4–6 cm, uformowaną z mineralnej zaprawy szybkowiążącej lub naprawczej typu PCC - które eliminuje kąt prosty i pozwala poprowadzić izolację bez naprężeń. Fasetkę należy przygotować co najmniej dobę przed nakładaniem masy bitumicznej.

Podłoża mineralne pod masy KMB bezwzględnie wymagają zagruntowania: preparat wiąże pył i wyrównuje chłonność. Stosuje się do tego bezrozpuszczalnikowe emulsje lub roztwory bitumiczne, rozcieńczane wodą w proporcji podanej przez producenta. Szlamy mineralne, wiązane cementem, wymagają natomiast czegoś odwrotnego - obfitego zwilżenia podłoża wodą do stanu matowo-wilgotnego, chłonnego, lecz bez zastoin. Suche podłoże odciągnęłoby wodę zarobową ze szlamu i doprowadziło do jego „spalenia”, czyli odparzenia i utraty przyczepności.

Prace prowadzi się przy temperaturze powietrza, podłoża i samego materiału mieszczącej się w przedziale od +5°C do +25–30°C, zależnie od wyrobu. Dolna granica nie jest umowna: grubowarstwowe masy bitumiczne KMB są emulsjami wodnymi, a poniżej +5°C woda nie odparowuje w tempie umożliwiającym koalescencję, czyli utworzenie jednolitego filmu bitumicznego - w masach dwuskładnikowych nie wiążą też prawidłowo dodatki hydrauliczne. Podłoże musi być przy tym wolne od stojącej wody, mleczka cementowego i pyłu; od tego zależy przyczepność powłoki do betonu, która dla dobrych mas KMB wynosi co najmniej 0,8 MPa.

Przygotowując izolację podłogi, już na etapie robót fundamentowych wykonuje się stabilną warstwę podkładową w postaci betonowej wylewki o grubości 10–15 cm. Ułatwia ona dalsze prace, zapewniając między innymi pewne oparcie dla szalunków stropu. Wtedy też rozprowadza się instalacje układane w gruncie pod podłogą, przede wszystkim kanalizacyjną. Samą izolację podpodłogową układa się natomiast zwykle dopiero po doprowadzeniu budowy do stanu surowego zamkniętego.

Przeczytaj

Może cię zainteresować

Polistyren ekstrudowany XPS a Hydropian - podobieństwa i... Co jest potrzebne do produkcji cementu? Folia kubełkowa - gdzie jest niezbędna, jak stosować?...

Dowiedz się więcej

Zobacz więcej Zobacz mniej

Układanie izolacji poziomej na ścianach fundamentowych i słupach

Do poziomych izolacji fundamentów używa się pap podkładowych albo specjalnych folii fundamentowych, dostępnych w różnych szerokościach. Spośród pap wybierać należy wyłącznie wyroby na osnowie z włókna szklanego lub poliestru - termozgrzewalne bądź klejone lepikiem na zimno. Papy na tekturze, wciąż spotykane w najtańszych ofertach, do tego zastosowania się nie nadają, bo osnowa organiczna ulega degradacji. Szerokość materiału dobiera się tak, by po ułożeniu wystawał on 15–20 cm w głąb budynku; ten zapas posłuży później do połączenia z izolacją podpodłogową. Ponieważ typowa szerokość rolki wynosi metr, powszechnie stosuje się prosty zabieg: papę składa się po rozwinięciu na pół i układa w dwóch warstwach z zagięciem skierowanym na zewnątrz, a luźne brzegi tymczasowo mocuje do ścian na czas robót podłogowych. Przy foliach sprawa jest prostsza - wystarczy dobrać odpowiednią szerokość i przykleić materiał lepikiem bitumicznym albo osadzić go w świeżej zaprawie cementowej.

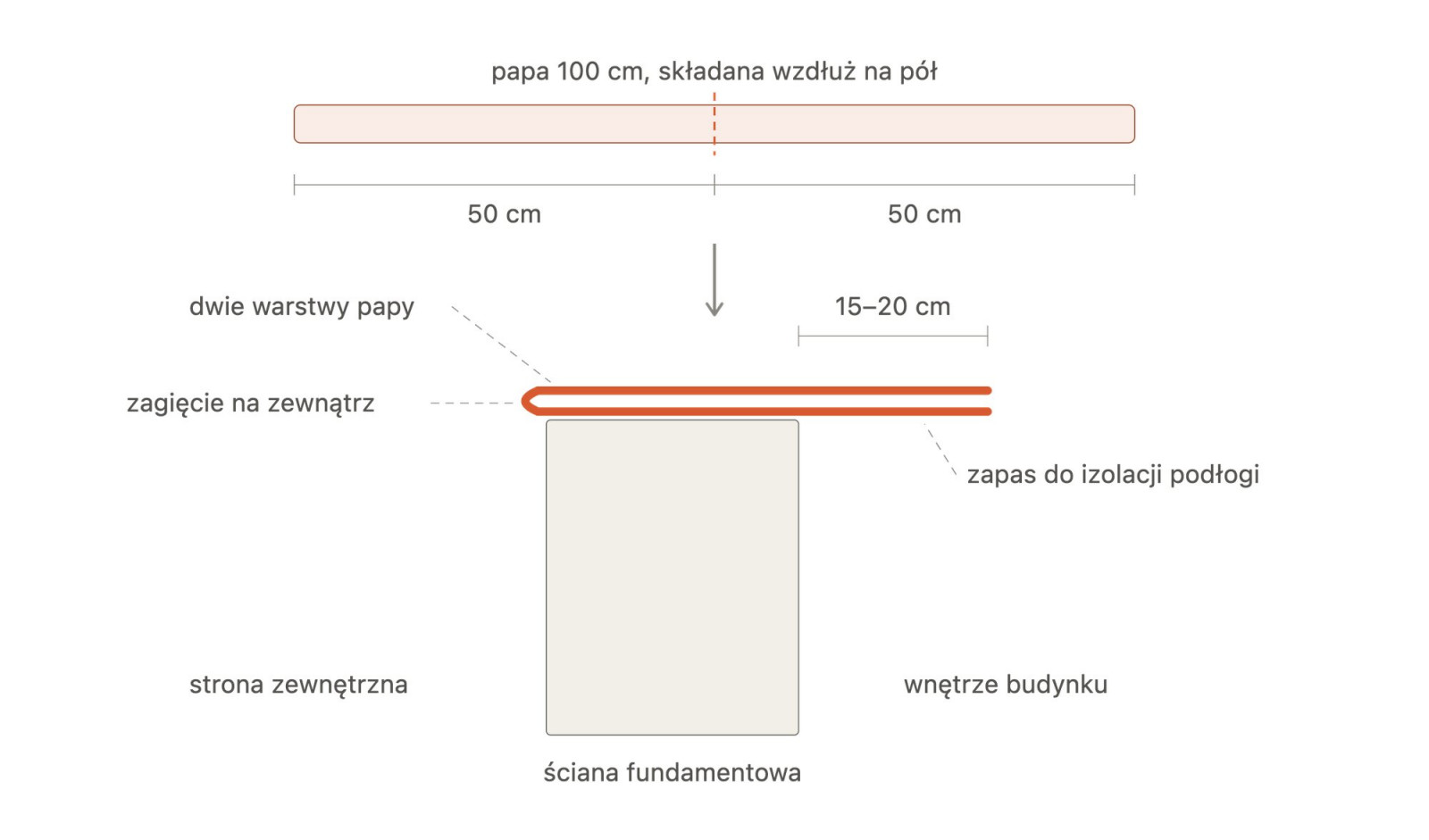

Izolacja pozioma z papy - sposób składania i układania na ścianie fundamentowej.

Składanie papy fundamentowej: zagięcie chroni zewnętrzną krawędź muru, a oba luźne brzegi wystają 15–20 cm do wnętrza budynku, gdzie połączy się je z izolacją podpodłogową. (rys. budujemydom.pl)

Na zbrojonym słupie fundamentowym warstwę przeciwwilgociową tworzy się z zaprawy wodoszczelnej o grubości około 5 mm. Przy jej doborze kluczowe znaczenie ma wytrzymałość na ściskanie i zginanie, która musi odpowiadać obciążeniom przyjętym w projekcie - parametr ten sprawdza się w karcie technicznej, a nie na opakowaniu. Po wykonaniu słupa nakłada się wokół niego dodatkową powłokę izolacyjną, najczęściej bitumiczną, tak aby izolacja słupa i izolacja podłogi tworzyły jedną, nieprzerwaną całość.

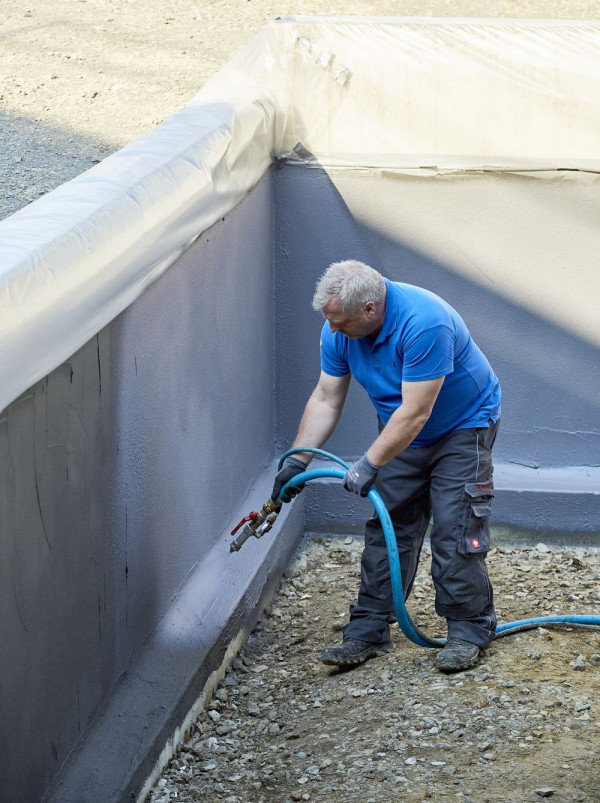

Nakładanie zaprawy wodoszczelnej AQUAFIN®-RB400

Zaprawę AQUAFIN®-RB400 można stosować do izolacji zewnętrznych i wewnętrznych (fot. Schomburg Polska)

Izolacja pionowa ścian fundamentowych - przegląd materiałów

Ściany fundamentowe pokrywa się z reguły wodorozcieńczalną powłoką asfaltowo-kauczukową, nakładaną w dwóch warstwach przy ustabilizowanej pogodzie. Świeżo naniesiony preparat nie jest odporny na wodę i przez kilkanaście godzin trzeba go chronić przed spłukaniem przez deszcz. Po odparowaniu wody powłoka staje się wodoodporna i tworzy trwałe, elastyczne pokrycie. Rozwiązanie to sprawdza się jednak wyłącznie przy najlżejszym obciążeniu, czyli wilgoci gruntowej - przy wodzie infiltracyjnej trzeba sięgnąć po materiały o innej charakterystyce.

Najczęściej wybieranym rozwiązaniem są dziś grubowarstwowe masy bitumiczne modyfikowane polimerami, oznaczane skrótem KMB. Nakłada się je w dwóch przejściach, drugie po wstępnym związaniu pierwszego. W klasach W1.1-E i W1.2-E wymagana grubość warstwy suchej wynosi minimum 3 mm, a przy izolacji przeciwwodnej klasy W2.1-E - minimum 4 mm. Są to grubości po wyschnięciu, a masa w trakcie wiązania kurczy się o 20–25%, ponieważ odparowuje z niej woda. Nakładać trzeba zatem odpowiednio więcej: około 3,8–4,0 mm na mokro dla warstwy docelowej 3 mm i około 4,8–5,0 mm dla warstwy 4 mm.

Przy izolacji klasy W2.1-E w powłokę bezwzględnie wtapia się siatkę zbrojącą z włókna szklanego. Zapobiega ona pocienieniu warstwy na krawędziach i w narożach oraz mostkuje ewentualne rysy powstające w betonie. Grubość świeżej masy kontroluje się na bieżąco grzebieniem pomiarowym, wsuwanym prostopadle w nałożoną powłokę - producenci podają w instrukcjach dokładne zestawienie grubości mokrej i docelowej suchej dla każdej klasy obciążenia.

Mineralne szlamy uszczelniające, w odmianie sztywnej i elastycznej, nakłada się pędzlem lub pacą na podłoża mineralne. Ich przewagą nad bitumem jest to, że stanowią podłoże pod tynk, klej do płytek czy zaprawę klejową - dlatego w strefie cokołowej stosuje się je znacznie częściej niż masy bitumiczne, do których nic się nie klei. Osobną grupę tworzą membrany samoprzylepne i papy termozgrzewalne, cenione za powtarzalną, kontrolowaną grubość, ale wymagające starannego wykonania zakładów.

Niezależnie od wybranego materiału obowiązuje jedna zasada: izolacja pionowa musi być ciągła od poziomej izolacji na ławie aż do wysokości co najmniej 30 cm ponad poziom terenu. Strefa cokołowa jest bowiem narażona nie tylko na wilgoć z gruntu, ale też na rozbryzgi wody opadowej i zalegający śnieg. Uwaga na jeszcze jedną pułapkę: bitumów zawierających rozpuszczalniki nie wolno stosować pod styropian, bo rozpuszczalnik niszczy strukturę polistyrenu - w tym miejscu sprawdzą się wyłącznie preparaty wodorozcieńczalne lub bezrozpuszczalnikowe.

Izolacja podłogi na gruncie

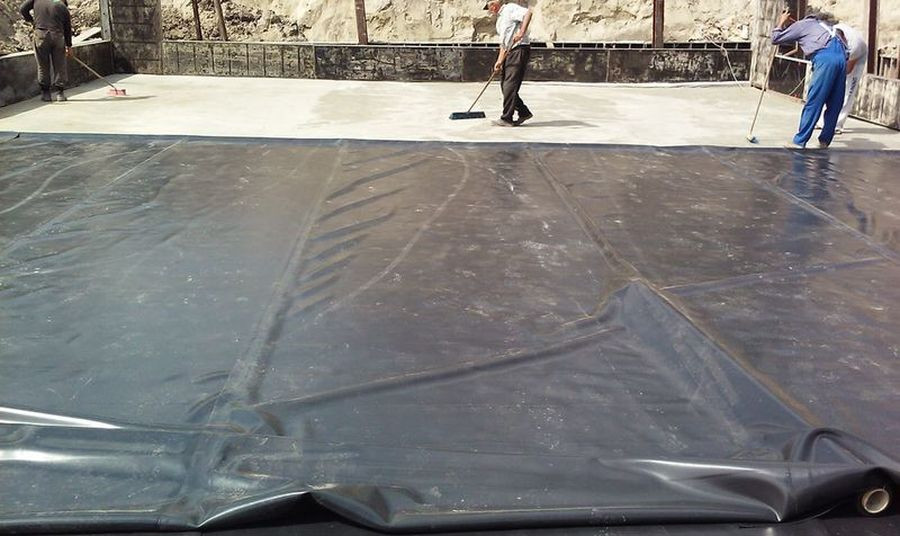

Nakładanie hydroizolacji podłogi z folii IZOWINYL (fot. Winyl-Pol)

Hydroizolację podłogi na gruncie tworzy pokrycie z folii budowlanej, rozłożonej z zakładem 10–15 cm na stykach arkuszy i wywiniętej na izolację wystającą ze ścian. Zakłady sklejać należy taśmą butylową lub zgrzewać, bo samo nałożenie pasów na siebie nie daje szczelności. Folia musi mieć odpowiednią grubość - cienkie folie budowlane rozrywają się przy chodzeniu po zbrojeniu i przy układaniu styropianu.

Kolejność warstw wygląda typowo następująco: zagęszczona podsypka piaskowa lub żwirowa, betonowy podkład (chudziak), hydroizolacja pozioma, termoizolacja z odpowiedniej odmiany styropianu lub polistyrenu ekstrudowanego, folia rozdzielająca pod jastrychem i wreszcie jastrych z posadzką. Warto przy tym wiedzieć, czemu służy każda z dwóch folii, bo bywają mylone: dolna, ułożona na chudziaku, jest właściwą hydroizolacją odcinającą wilgoć z gruntu, natomiast górna, rozłożona na styropianie, pełni wyłącznie funkcję rozdzielającą - nie dopuszcza, by woda zarobowa z jastrychu wsiąkła w termoizolację. Zastąpienie jednej drugą nie wchodzi w grę.

Krytycznym miejscem pozostają przejścia instalacyjne: rury kanalizacyjne, przepusty wodociągowe, peszle elektryczne i przewód gazowy. Każde z nich przebija hydroizolację i każde wymaga uszczelnienia dedykowanym kołnierzem lub taśmą - improwizacja z pianką montażową i taśmą klejącą jest tu jedną z najczęstszych przyczyn późniejszych zawilgoceń.

Warstwa ochronna i ocieplenie fundamentów

Świeżo wykonana hydroizolacja jest wrażliwa mechanicznie, a największe zagrożenie dla niej stanowi moment zasypywania wykopu. Gruz, kamienie i zmarzlina w zasypce potrafią przeciąć powłokę w kilku miejscach jednocześnie, a uszkodzenia te ujawnią się dopiero po latach - wtedy, gdy naprawa oznacza ponowne odkopanie budynku. Dlatego zasypkę wykonuje się gruntem przepuszczalnym, bez kamieni i przedmiotów o ostrych krawędziach, zagęszczanym warstwami.

Rolę osłony pełnią najczęściej płyty z polistyrenu ekstrudowanego (XPS) o zamkniętej strukturze komórek, praktycznie nienasiąkliwe i odporne na obciążenia gruntem. Pełnią one podwójną funkcję: chronią izolację i jednocześnie ograniczają straty ciepła przez ściany fundamentowe oraz mostek termiczny w strefie cokołowej. Płyty przykleja się do zaizolowanej ściany klejem bitumicznym bezrozpuszczalnikowym, punktowo lub pasmowo, bez stosowania łączników mechanicznych, które przebijałyby hydroizolację.

Osobnego wyjaśnienia wymaga folia kubełkowa, powszechnie i błędnie uważana za hydroizolację. Jest to wyłącznie warstwa ochronna i rozdzielająca - sama w sobie nie uszczelnia niczego, ponieważ nie ma szczelnych połączeń z podłożem. Ułożona zamiast właściwej izolacji pionowej nie zabezpiecza fundamentu, a bywa nawet szkodliwa, gdy wodę spływającą po jej powierzchni sprowadza wprost do ławy. Sposób ułożenia - wypustkami do ściany czy od ściany - zależy od funkcji, jaką ma pełnić w danym rozwiązaniu, dlatego decydują tu zalecenia producenta i projektanta. Górną krawędź folii bezwzględnie zamyka się listwą wykończeniową, tak aby woda opadowa nie dostawała się za nią od góry.

Drenaż opaskowy - kiedy jest naprawdę potrzebny

Drenaż opaskowy nie jest elementem obowiązkowym przy każdym domu i nie zastępuje hydroizolacji - jego zadaniem jest wyłącznie odprowadzenie wody, która i tak dotarłaby do ściany fundamentowej. Ma sens przede wszystkim wtedy, gdy budynek posadowiono w gruncie słabo przepuszczalnym, gdy jest podpiwniczony albo gdy teren opada w stronę domu i kieruje ku niemu spływ powierzchniowy. Na przepuszczalnym piasku, z głęboko zalegającym zwierciadłem wód gruntowych, drenaż zwykle nie jest potrzebny.

Konstrukcja jest stosunkowo prosta: perforowana rura drenarska ułożona w obsypce z płukanego żwiru na poziomie spodu ławy fundamentowej, ze stałym spadkiem w kierunku odbiornika. Dla domu jednorodzinnego standardem jest średnica DN 100, czyli rura PVC-U o średnicy zewnętrznej 110 mm - mniejsze przekroje sprawdzają się przy odwadnianiu ogrodu, a większe (DN 125–160) rezerwuje się dla budynków wielkogabarytowych i stref o ekstremalnym napływie wody. Obsypkę wykonuje się z kruszywa frakcji 16–32 mm, koniecznie płukanego, wolnego od domieszek pylastych i gliniastych; kruszywo nieoczyszczone błyskawicznie prowadzi do kolmatacji, czyli zamulenia i zablokowania otworów perforacyjnych w rurze. Spadek rurociągu powinien mieścić się w przedziale od 0,3% do 0,5%, przy czym w praktyce dąży się do wartości 0,5%, czyli 1 cm na 2 metry rury - taki spadek zapewnia optymalną prędkość spływu i wybacza drobne niedokładności przy ręcznym profilowaniu dna wykopu. W narożnikach budynku montuje się studzienki rewizyjne umożliwiające późniejsze płukanie systemu, a całość doprowadza do studni zbiorczej.

Sposób ułożenia geowłókniny zależy od rodzaju gruntu i jest miejscem, w którym najczęściej popełnia się błąd - nigdy nie należy dublować tej warstwy. W gruntach spoistych, czyli glinach i iłach, geowłóknina nawinięta bezpośrednio na rurę bardzo szybko ulega skolmatowaniu przez drobne cząstki ilaste i całkowicie odcina dopływ wody. Stosuje się tam rurę bez otuliny, układaną w obsypce ze żwiru, a geowłókniną owija cały rów żwirowy - to rozwiązanie znane jako drenaż francuski. Włóknina oddziela wtedy grunt rodzimy od czystego kruszywa, a woda swobodnie przepływa przez żwir wprost do perforowanej rury. W gruntach drobnopiaszczystych można natomiast sięgnąć po rurę w fabrycznej otulinie z geowłókniny, ale wówczas nie owija się już dodatkowo całego wykopu.

Zebranej wody nie wolno odprowadzać do kanalizacji sanitarnej - zakazuje tego art. 9 ust. 1 ustawy z 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków, który zabrania wprowadzania ścieków opadowych i wód drenażowych do kanalizacji sanitarnej. Dopuszczalnymi odbiornikami pozostają studnia chłonna, zbiornik retencyjny, rów melioracyjny (za zgodą zarządcy) albo kanalizacja deszczowa, jeśli działka jest do niej przyłączona.

Najczęstsze błędy przy izolacji fundamentów

Zdecydowana większość problemów z zawilgoceniem przyziemia nie wynika z wadliwych materiałów, lecz z przerwania ciągłości izolacji. Klasykiem jest brak połączenia izolacji poziomej ławy z izolacją pionową ściany - powłoka kończy się kilka centymetrów nad ławą i woda po prostu obchodzi ją dołem. Podobnie działa pominięcie wyoblenia w narożu ława–ściana: bitum ułożony na kącie prostym pęka wzdłuż krawędzi w ciągu pierwszych sezonów.

Częstym uchybieniem jest też zbyt cienka warstwa masy KMB, nakładana „na oko” w jednym przejściu zamiast w dwóch, oraz nakładanie drugiej warstwy na całkowicie niezwiązaną pierwszą. Do listy dopisać trzeba układanie izolacji poziomej ściany poniżej poziomu otaczającego terenu, klejenie styropianu preparatami rozpuszczalnikowymi, mocowanie termoizolacji kołkami przebijającymi hydroizolację, pozostawienie nieuszczelnionych przejść instalacyjnych oraz zasypanie wykopu gruzem bez warstwy ochronnej.

Osobną kategorię stanowią błędy wynikające z pośpiechu: prowadzenie robót bitumicznych w deszczu lub przy zbyt niskiej temperaturze, nakładanie powłok na zapylone albo mokre podłoże i zasypywanie wykopu przed pełnym związaniem izolacji. Uniknięcie każdego z nich nie kosztuje praktycznie nic - wystarczy poczekać na właściwą pogodę i oczyścić podłoże. Naprawa skutków, które ujawnią się po kilku latach, oznacza natomiast odkopanie fundamentów na całym obwodzie budynku.

Wtórna izolacja pozioma w istniejącym budynku

W starszych domach izolacja pozioma bywa wykonana z papy na tekturze, która dawno straciła szczelność, albo nie ma jej wcale - pozostaje wtedy odtworzenie przepony w istniejącym murze. Najpowszechniej sięga się po metody iniekcyjne, polegające na wprowadzeniu środka iniekcyjnego w strukturę muru w taki sposób, by rozprowadził się on w całym przekroju przegrody. Aktualny stan tej technologii opisuje znowelizowana w 2015 roku instrukcja nr 4-10-15/D niemieckiej organizacji WTA, czyli Naukowo-Technicznego Stowarzyszenia na rzecz Konserwacji Budynków oraz Ochrony Zabytków.

Celem zabiegu jest utworzenie ciągłej warstwy przerywającej podciąganie kapilarne, a w dalszej kolejności doprowadzenie muru nad przeponą do wilgotności równowagowej. Co istotne, do osiągnięcia tego stanu nie jest konieczne całkowite zahamowanie podciągania kapilarnego - wystarczy, by dopływ wilgoci spadł poniżej tempa jej odparowywania z powierzchni ściany. Trzeba natomiast pamiętać o ograniczeniu tej metody: wtórna izolacja pozioma wykonana przez iniekcję nie stanowi bariery przeciw wodzie napierającej. Z tego powodu przeponę wykonuje się co najmniej 30 cm powyżej poziomu terenu lub najwyższego poziomu wód gruntowych.

Wykonanie wtórnej izolacji poziomej murów

Iniekcja grawitacyjna i ciśnieniowa - parametry wykonawcze

W iniekcji penetracyjnej, nazywanej też grawitacyjną lub bezciśnieniową, preparat rozchodzi się w murze wyłącznie dzięki siłom kapilarnym i grawitacji. Stosuje się w niej krzemiany, silany, mikroemulsje silikonowe, kremy iniekcyjne, a także odpowiednio ogrzane parafiny. Maksymalny osiowy rozstaw otworów dobiera się do chłonności muru i powinien on wynosić od 10 do 12,5 cm, przy średnicy nawiertu zwykle 20–30 mm i nachyleniu 30–45°. Wiercenie prowadzi się tak, by przeciąć co najmniej jedną spoinę wsporną, a w murach grubszych niż 30 cm - co najmniej dwie. Głębokość otworu, mierzona w poziomie, powinna być o około 5 cm mniejsza od całkowitej grubości muru; przy ścianach grubszych niż 0,6 m zaleca się wiercenie obustronne na głębokość około dwóch trzecich grubości.

Preparat podaje się w sposób ciągły, nie dopuszczając do opróżnienia zasobników, aż do pełnego wysycenia muru w strefie iniekcji. Czas potrzebny do jego uzyskania zależy od chłonności i wilgotności przegrody i wynosi przeciętnie od 24 do 48 godzin, a w szczególnych przypadkach nawet 78. Po zakończeniu zabiegu otwory zasklepia się systemową suspensją cementową wskazaną przez producenta.

W iniekcji ciśnieniowej preparat tłoczą pompy, co pozwala rozprowadzić go równomiernie także w trudniejszych murach. Średnicę otworów dopasowuje się do pakerów iniekcyjnych i wynosi ona zazwyczaj od 10 do 18 mm, a same nawierty można wykonywać poziomo - co ułatwia połączenie przepony z innymi izolacjami - albo pod kątem do 30°. Otwory wierci się jedno- lub dwurzędowo, przy czym w tym drugim wariancie odległość między rzędami wynosi około 8 cm, a wypełnianie zaczyna się zawsze od rzędu dolnego. Osiowy rozstaw i głębokość wiercenia pozostają takie same jak przy iniekcji grawitacyjnej.

Dobór metody i preparatu nie jest kwestią gustu wykonawcy - decyduje o nim diagnostyka muru. Znaczenie ma stopień przesiąknięcia wilgocią, bo przy silnie wysyconych porach rozprowadzenie preparatu bywa mocno utrudnione; w murach zawilgoconych w 80–95% dobrze sprawdzają się środki w konsystencji kremu, dla których brakuje jednak badań potwierdzających skuteczność poniżej progu 80%. Liczy się też struktura przegrody: w murach z rysami, kawernami czy warstwową budową trzeba wcześniej wypełnić wolne przestrzenie suspensją cementową albo sięgnąć po iniekcję wielostopniową lub impulsową. Osobną kwestią jest zasolenie - przy bardzo wysokim stopniu zasolenia mur może pobierać wilgoć higroskopijnie także powyżej przepony, a wtedy sam zabieg iniekcji bywa po prostu bezcelowy. Skuteczność środka powinna być potwierdzona Krajową Oceną Techniczną lub certyfikatem WTA, a przyjęte założenia - sprawdzone iniekcją próbną na reprezentatywnym odcinku muru.

Metody mechaniczne i prace towarzyszące

Alternatywę stanowią metody mechaniczne, możliwe do zastosowania wyłącznie w murach o regularnym, poziomym układzie spoin. Polegają one na odcinkowym podcinaniu muru piłą i wprowadzaniu w szczelinę papy, membrany lub blachy, albo na wbijaniu w spoinę profilowanych blach ze stali nierdzewnej. Są skuteczne, ale znacznie bardziej inwazyjne i wymagają doświadczonej ekipy - błąd w kolejności odcinków grozi uszkodzeniem konstrukcji.

Sama przepona nie kończy jednak remontu. Stare, zniszczone i zasolone tynki usuwa się do wysokości około 80 cm powyżej najwyższej widocznej lub ustalonej badaniami linii zasolenia i zawilgocenia, co zapewnia murowi warunki do wysychania. W ich miejsce wykonuje się tynki renowacyjne, które z jednej strony pozwalają ścianie oddawać wilgoć, z drugiej zaś gromadzą szkodliwe sole w swojej strukturze, zamiast wypychać je na powierzchnię. Zabiegom iniekcyjnym towarzyszy też zwykle odtworzenie izolacji pionowej - od zewnątrz albo od strony wnętrza - bo bez niej budynek nie zostanie odcięty od wody.

Na koniec rzecz, o której inwestorzy słyszą najmniej chętnie: osuszanie muru nad przeponą trwa długo. Oczekiwany poziom wilgotności, z reguły 3–6%, osiągany jest zwykle dopiero po około dwóch latach i taki właśnie okres przyjmuje się umownie przy ocenie skuteczności zabiegu. W razie potrzeby proces można wspomóc metodami sztucznego osuszania, a jego postęp kontroluje się porównawczymi pomiarami wilgotności muru w strefie iniekcji.

Podstawa prawna i normy wyrobów

Obowiązek zabezpieczenia budynku przed wilgocią z gruntu wynika wprost z przepisów. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, poświęca temu zagadnieniu Rozdział 4 Działu VIII, zatytułowany „Ochrona przed zawilgoceniem i korozją biologiczną” i obejmujący paragrafy od § 315 do § 322. Zasadę ogólną formułuje § 315: „Budynek powinien być zaprojektowany i wykonany w taki sposób, aby opady atmosferyczne, woda w gruncie i na jego powierzchni, woda użytkowana w budynku oraz para wodna w powietrzu w tym budynku nie powodowały zagrożenia zdrowia i higieny użytkowania”.

Bezpośrednio do opisanego wyżej mechanizmu podciągania kapilarnego odnosi się natomiast § 317 ust. 1: „Ściany piwnic budynku oraz stykające się z gruntem inne elementy budynku, wykonane z materiałów podciągających wodę kapilarnie, powinny być zabezpieczone odpowiednią izolacją przeciwwilgociową”. Przepis nie pozostawia miejsca na uznaniowość - hydroizolacja przyziemia nie jest elementem podnoszącym standard budynku, lecz wymogiem prawnym.

Praktyczne wskazówki wykonawcze zawierają wydawane przez Instytut Techniki Budowlanej „Warunki techniczne wykonania i odbioru robót budowlanych”, w części poświęconej zabezpieczeniom i izolacjom części podziemnych budynków. Same wyroby podlegają natomiast normom zharmonizowanym, których oznaczenia producent podaje w deklaracji właściwości użytkowych - warto je sprawdzić przed zakupem, bo są jedynym obiektywnym potwierdzeniem przeznaczenia materiału.

Grubowarstwowych mas bitumicznych modyfikowanych polimerami dotyczy norma PN-EN 15814+A2:2015-02, papy asfaltowe do izolacji przeciwwilgociowych i przeciwwodnych części podziemnych opisuje PN-EN 13969:2006 wraz ze zmianą A1:2007, a folie i membrany z tworzyw sztucznych oraz kauczuku - PN-EN 13967+A1:2017-05. Płynne wyroby wodoszczelne, w tym elastyczne szlamy cementowo-polimerowe, objęte są normą PN-EN 14891:2017-03 lub systemową PN-EN 1504-2:2006, dotyczącą ochrony powierzchniowej betonu. Geotekstylia stosowane w systemach drenażowych podlegają z kolei normie PN-EN 13252:2016-10.
