Szczegóły konstrukcji ścian z betonu komórkowego

Print image
Copy link image
time image Artykuł na: 6-9 minut
Szczegóły konstrukcji ścian z betonu komórkowego

W artykule przedstawiamy schematy łączenia ścian z betonu komórkowego. Pokazujemy, jak wygląda dozbrojenie strefy podokiennej, oparcie stropu Teriva na ścianie z betonu komórkowego oraz jak wykonać oparcie dachu i wystawić balkon ze stropu Teriva - wariant dla ściany jednowarstwowej.

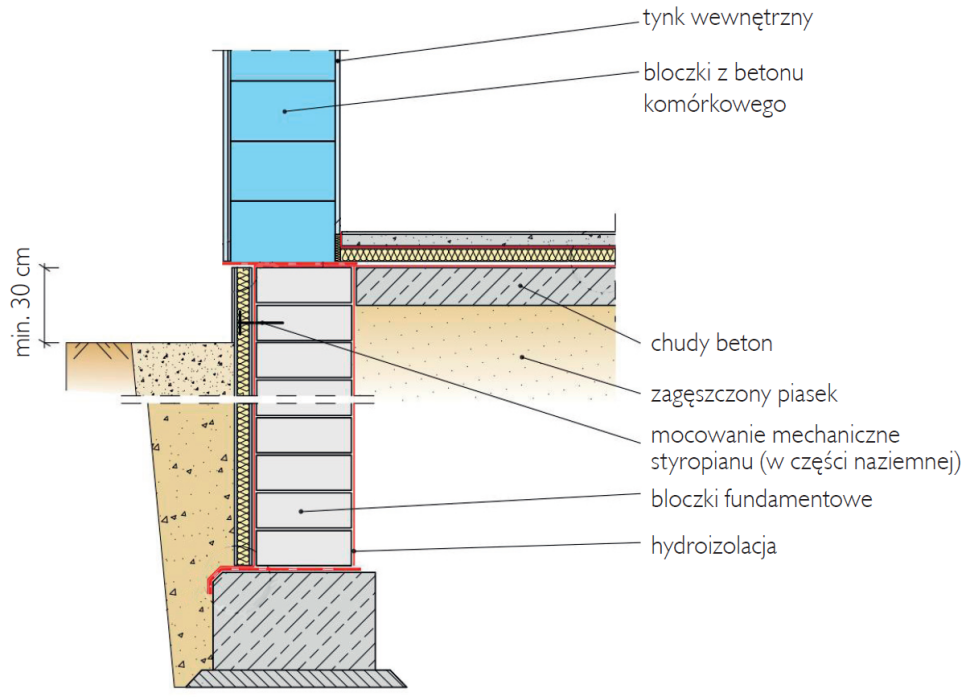

Posadowienie ściany jednowarstwowej na gruntach przepuszczalnych

Schemat wykonania: Posadowienie ściany jednowarstwowej na gruntach przepuszczalnych
Schemat wykonania: Posadowienie ściany jednowarstwowej na gruntach przepuszczalnych. (rys. Solbet)

Sposób połączenia ściany działowej z nośną

Schemat wykonania: Sposób połączenia ściany działowej z nośną
Schemat wykonania: Sposób połączenia ściany działowej z nośną. (rys. Solbet)

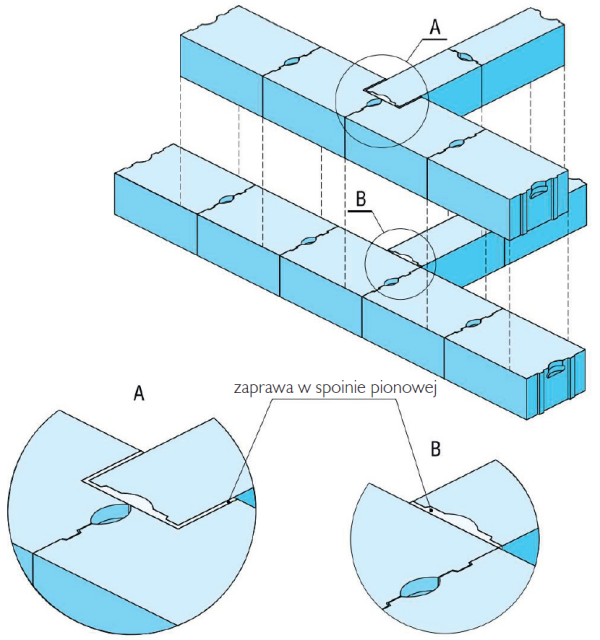

Sposób połączenia ściany wewnętrznej z zewnętrzną jednowarstwową

Schemat wykonania: Sposób połączenia ściany wewnętrznej z zewnętrzną jednowarstwową
Schemat wykonania: Sposób połączenia ściany wewnętrznej z zewnętrzną jednowarstwową. (rys. Solbet)

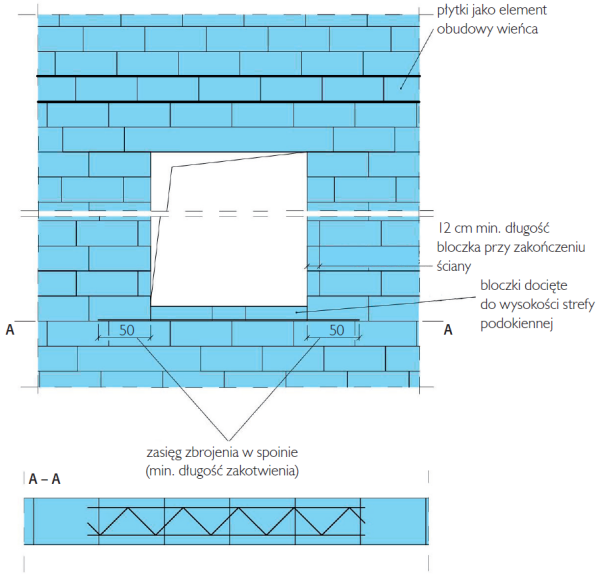

Dozbrojenie strefy podokiennej

Schemat wykonania: Dozbrojenie strefy podokiennej
Schemat wykonania: Dozbrojenie strefy podokiennej. (rys. Solbet)

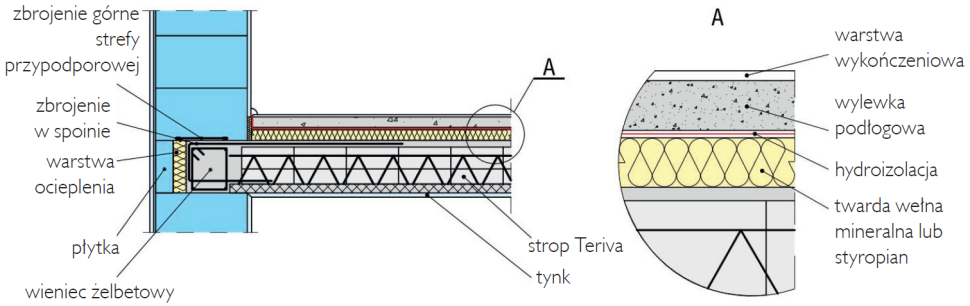

Oparcie stropu Teriva na ścianie zewnętrznej jednowarstwowej prostopadłej do kierunku belek

Schemat wykonania: Oparcie stropu Teriva na ścianie zewnętrznej jednowarstwowej prostopadłej do kierunku belek
Schemat wykonania: Oparcie stropu Teriva na ścianie zewnętrznej jednowarstwowej prostopadłej do kierunku belek. (rys. Solbet)

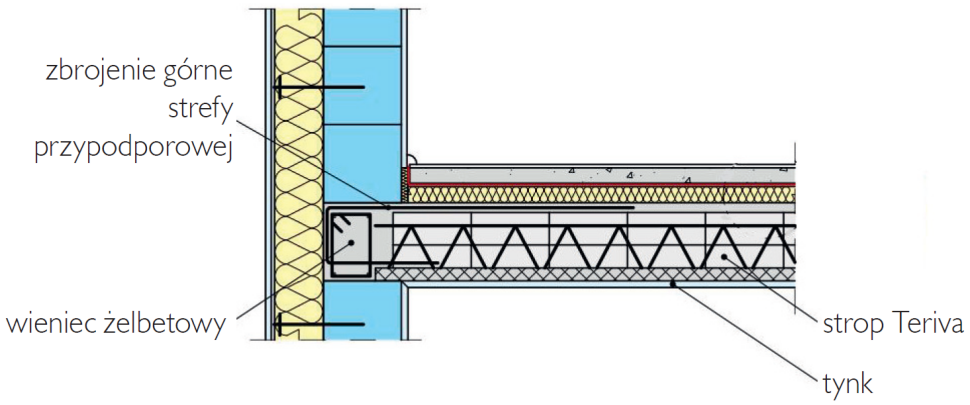

Oparcie stropu Teriva na ścianie zewnętrznej warstwowej prostopadłej do kierunku belek

Schemat wykonania: Oparcie stropu Teriva na ścianie zewnętrznej warstwowej prostopadłej do kierunku belek
Schemat wykonania: Oparcie stropu Teriva na ścianie zewnętrznej warstwowej prostopadłej do kierunku belek. (rys. Solbet)

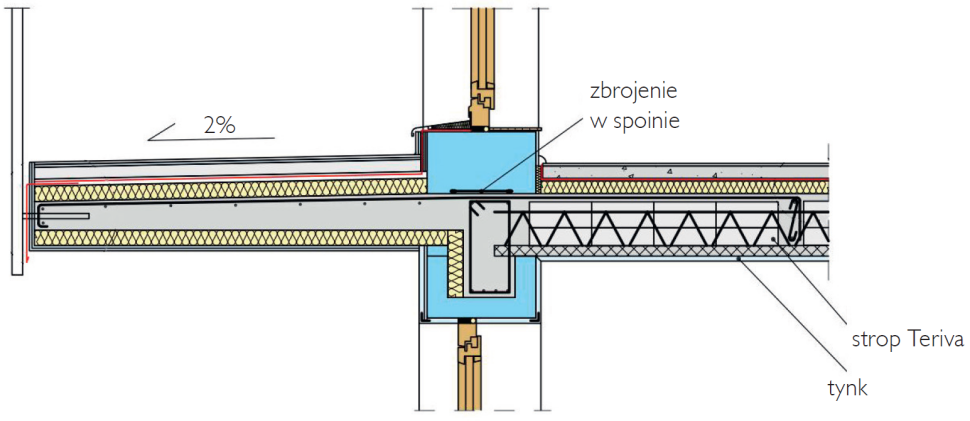

Balkon wystawiony ze stropu Teriva równolegle do belki z wykonanym ociepleniem po wylaniu płyty - wariant dla ściany jednowarstwowej

Schemat wykonania: Balkon wystawiony ze stropu Teriva równolegle do belki z wykonanym ociepleniem po wylaniu płyty - wariant dla ściany jednowarstwowej
Schemat wykonania: Balkon wystawiony ze stropu Teriva równolegle do belki z wykonanym ociepleniem po wylaniu płyty - wariant dla ściany jednowarstwowej. (rys. Solbet)

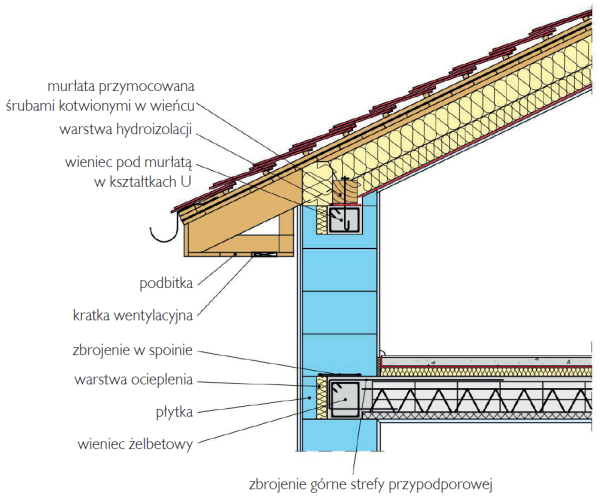

Oparcie dachu - wieniec pod murłatą w kształtkach U w ścianie jednowarstwowej

Schemat wykonania: Oparcie dachu - wieniec pod murłatą w kształtkach U w ścianie jednowarstwowej
Schemat wykonania: Oparcie dachu - wieniec pod murłatą w kształtkach U w ścianie jednowarstwowej. (rys. Solbet)

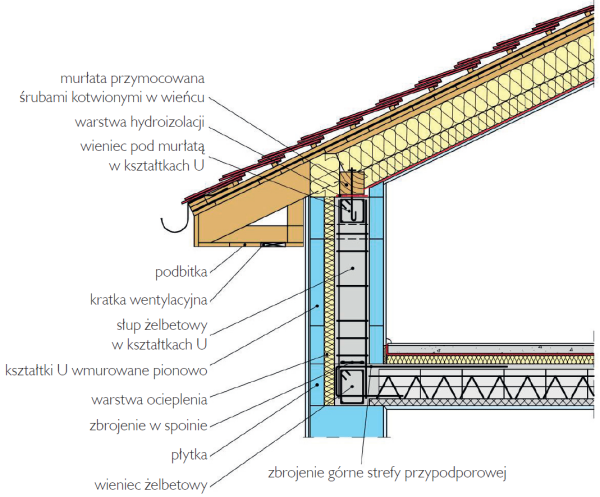

Oparcie dachu - wzmocnienie ścianki kolankowej za pomocą słupów w kształtkach U w ścianie jednowarstwowej

Schemat wykonania: Oparcie dachu - wzmocnienie ścianki kolankowej za pomocą słupów w kształtkach U w ścianie jednowarstwowej
Schemat wykonania: Oparcie dachu - wzmocnienie ścianki kolankowej za pomocą słupów w kształtkach U w ścianie jednowarstwowej. (rys. Solbet)

Redaktor: Tomasz Rybarczyk
