Artykuł pochodzi z: Budujemy Dom - Dom Polski 2005
Domowa sieć wodna
Na domową sieć wodną składa się kilka instalacji, w języku technicznym zwanych sanitarnymi: doprowadzenie czystej wody zimnej (zimna woda użytkowa, z.w.u.) i ciepłej (c.w.u.), odprowadzenie zużytej (instalacja odpływowa albo kanalizacyjna), rozprowadzenie wody służącej do ogrzewania (tradycyjnie centralne ogrzewanie c.o., obecnie coraz częściej się mówi o instalacji grzewczej). Każda z nich...

Na domową sieć wodną składa się kilka instalacji, w języku technicznym zwanych sanitarnymi: doprowadzenie czystej wody zimnej (zimna woda użytkowa, z.w.u.) i ciepłej (c.w.u.), odprowadzenie zużytej (instalacja odpływowa albo kanalizacyjna), rozprowadzenie wody służącej do ogrzewania (tradycyjnie centralne ogrzewanie c.o., obecnie coraz częściej się mówi o instalacji grzewczej). Każda z nich z kolei składa się z wielu elementów: urządzenia zasilania (pompy, kotły, wymienniki) i wykorzystywania (baterie, grzejniki, przybory sanitarne) oraz przewody, którymi woda przepływa między jednymi i drugimi.

Przepływ wody następuje zawsze pod wpływem ciśnienia. Może ono być wytworzone mechanicznie, przez pompę, albo spowodowane samym ciężarem wody. W pierwszym przypadku mówimy o obiegu wymuszonym, w drugim - o grawitacyjnym. Do pierwszego rodzaju można zwykle zaliczyć ciśnienie z zewnętrznej sieci wodociągowej. Przepływ wymuszony mamy w instalacji wody użytkowej i - coraz częściej - w instalacji grzewczej. Spływ grawitacyjny występuje w instalacji odpływowej. Woda spływa w niej swobodnie, pod działaniem własnego ciężaru. W domu jednorodzinnym rzadko spotyka się urządzenie mechanicznie tłoczące do góry wodę zużytą. Taką specjalną pompę stosuje się np. w ubikacji zainstalowanej w piwnicy, poniżej poziomu wypływu ścieków na zewnątrz budynku.

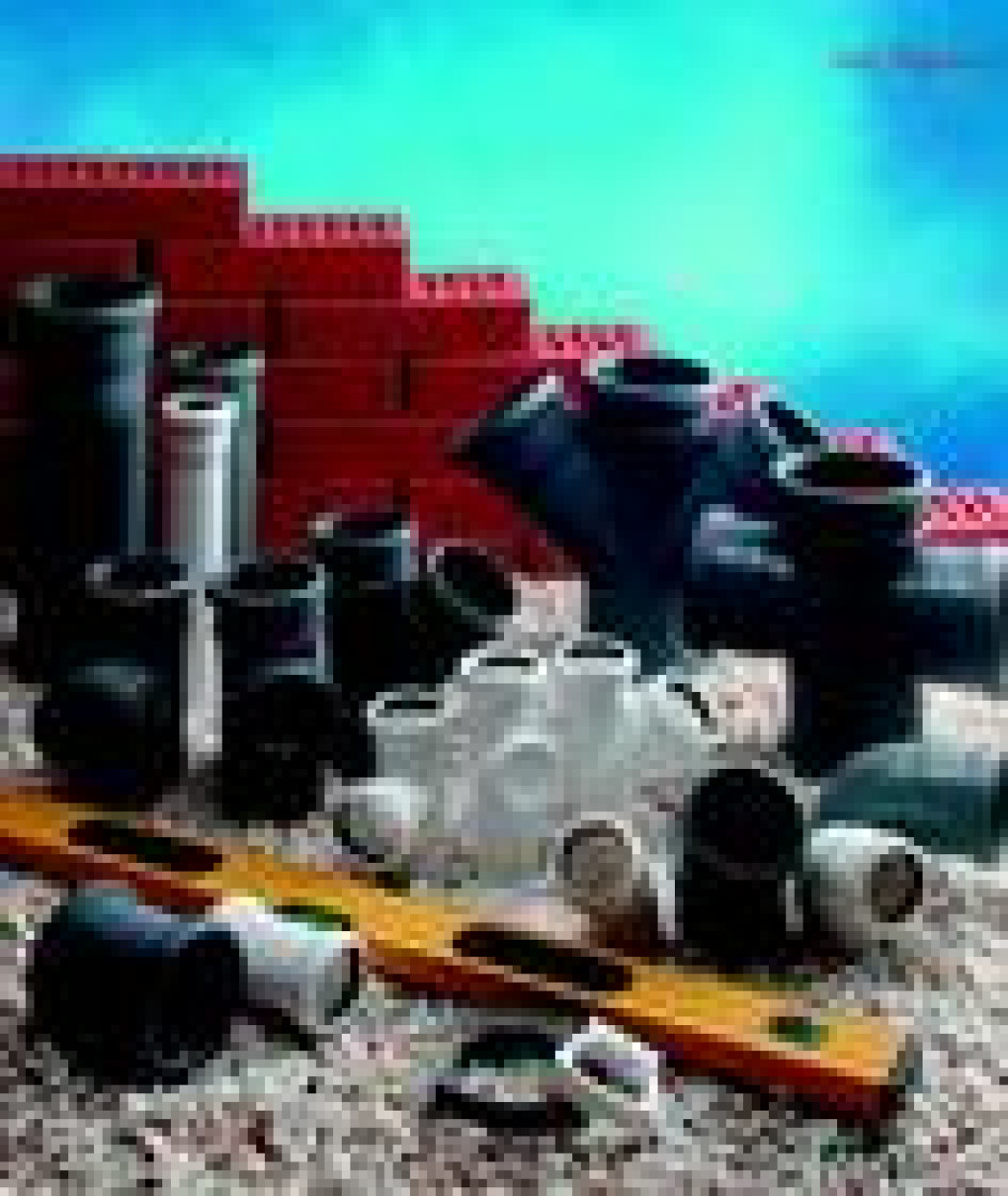

W ŚWIECIE RUR I KSZTAŁTEK



Podstawowym elementem instalacji wodnej są rury. Różnią się materiałem, z którego są wykonane, i średnicą. Tradycyjnie podawano ją w calach, ale obecnie coraz częściej stosuje się system metryczny. W instalacjach wodociągowej i grzewczej budynku mieszkalnego najczęściej stosuje się średnicę 1/2 cala, czyli około 15 mm. Takiej średnicy są poziome doprowadzenia wody (tzw. gałązki) do baterii umywalkowej czy zlewozmywakowej, spłuczek, grzejników. W przypadku niektórych odbiorników (bateria wannowa, niektóre typy spłuczek ustępowych) wymagana jest średnica 3/4 cala, czyli 20 mm. Przewody doprowadzające wodę na inną kondygnację (piony) mają średnicę 1 lub 1 1/4 cala, czyli odpowiednio 25 lub 32 mm. W instalacji odpływowej rury odprowadzające wodę z pojedynczych przyborów (np. umywalki) mają średnicę 40 mm lub nawet nieco mniej, 50 mm (zlewozmywak, pralka, krótkie odprowadzenie z wanny), 70 mm (długie odprowadzenie z wanny), 100 mm (muszla sedesowa, zbiorcze odprowadzenie między kondygnacjami; tu bywa nawet więcej).



Odcinki rur różnie skierowane, łączące poszczególne odbiorniki lub przybory z gałązkami lub pionami, nazywa się podejściami.

Ciąg dalszy artykułu w formacie pdf:


Pobierz wersję pdf: Domowa sieć wodna
