Elewacja składa się z tynku, warstwy zbrojonej i termoizolacji. Warstwy te chronią budynek i ograniczają straty ciepła, ale nie zastępują ściany konstrukcyjnej. Nieprawidłowo dobrany łącznik może zgnieść styropian, uszkodzić tynk, rozszczelnić fasadę albo utworzyć punktowy mostek termiczny.
Przed rozpoczęciem pracy należy więc ustalić, czy przedmiot można zamocować w samej warstwie izolacji, czy jego obciążenie musi zostać przeniesione do muru.
Dlaczego zwykły kołek rozporowy nie wystarczy?
Klasyczny kołek rozporowy jest przeznaczony do betonu, cegły, pustaka lub innego materiału konstrukcyjnego. Podczas dokręcania rozszerza się i opiera o ścianki otworu. Styropian jest natomiast miękki i podatny na odkształcenia, dlatego nie zapewnia zwykłemu kołkowi stabilnego oparcia.
Kołek osadzony wyłącznie w termoizolacji może z czasem się poluzować. Wiatr, zmiany temperatury, wilgoć i drgania stopniowo osłabiają połączenie, nawet jeśli bezpośrednio po montażu wydaje się ono stabilne. Wokół otworu mogą pojawić się rysy, a mocowanie może wyrwać fragment tynku wraz z warstwą zbrojącą.
Problemem jest również zastosowanie długiego wkrętu bez odpowiedniego podparcia. Podczas dokręcania mocowany element zaczyna wciskać się w elewację i zgniatać styropian. Prowadzi to do powstania zagłębienia, pękania wyprawy tynkarskiej i utraty stabilności. Do elewacji ocieplonej należy stosować łączniki przeznaczone do warstwowych systemów fasadowych.
Kiedy można rozpocząć montaż?
Elewacja musi być sucha i całkowicie utwardzona. Nie należy wiercić bezpośrednio po zakończeniu prac ociepleniowych, ponieważ świeża zaprawa, warstwa zbrojona lub tynk mogą się odspoić albo wykruszyć przy krawędzi otworu.
Punkt montażowy nie powinien znajdować się przy krawędzi płyty styropianowej, na styku płyt ani w miejscu łączenia pasów siatki zbrojącej. Należy również omijać fragmenty spękane, kruche, wilgotne lub wcześniej naprawiane, jeśli ich stan nie pozwala ocenić nośności podłoża.
Przed wierceniem trzeba sprawdzić, czy w ścianie nie przebiegają przewody elektryczne, instalacje wodne lub inne elementy techniczne. Szczególnej ostrożności wymagają okolice lamp, domofonów, rolet, rur spustowych i urządzeń podłączonych do instalacji budynku.
Ocena obciążenia
Podział na lekkie i ciężkie elementy nie powinien opierać się wyłącznie na ich masie. Ważne są także siły działające na zamocowanie.
Niewielka kamera może mieć małą masę i znajdować się blisko ściany, dlatego zwykle powoduje niewielkie obciążenie. Szeroka tablica informacyjna może jednak działać pod wpływem wiatru jak dźwignia. Podobnie lekka skrzynka pocztowa jest regularnie otwierana i dociskana, co zwiększa siły działające na kołki.
Im bardziej przedmiot odstaje od elewacji, im większą ma powierzchnię i im częściej jest poruszany, tym mocniejszego zamocowania wymaga. Do muru należy kotwić nie tylko elementy ciężkie, lecz również te, które są narażone na drgania, silne podmuchy wiatru lub okresowe obciążenia.

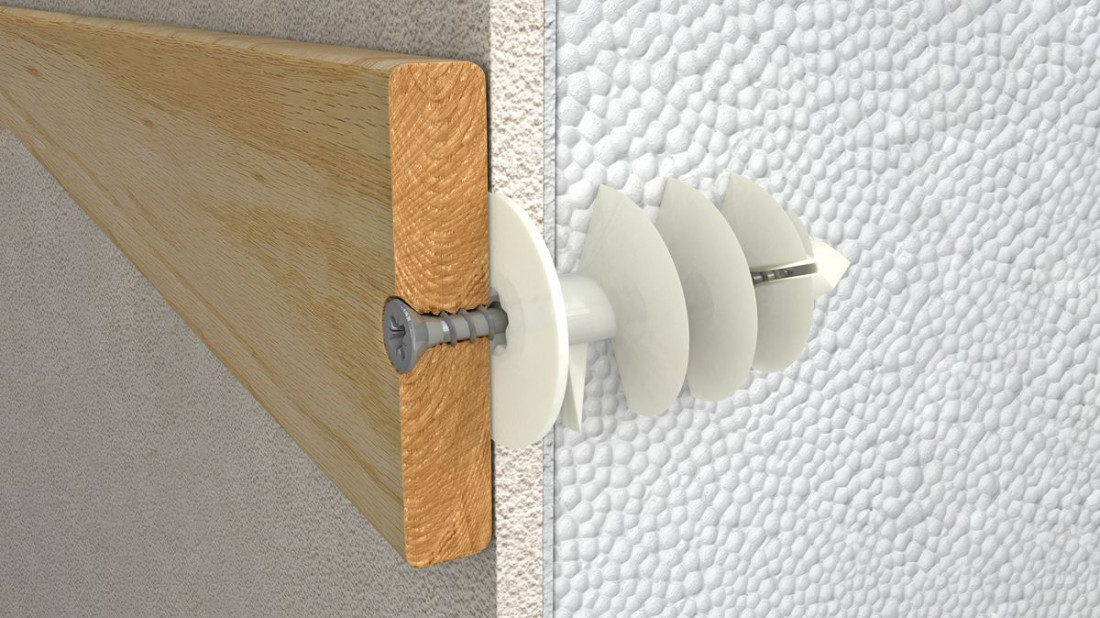

Co można zamocować w warstwie styropianu?
Lekkie elementy mogą być montowane za pomocą specjalnych kołków do izolacji. Mają one szeroki gwint, który rozkłada siłę na większej powierzchni styropianu i ogranicza ryzyko wyrwania mocowania.
Takie rozwiązanie może być odpowiednie do niewielkich lamp, opraw LED, czujników ruchu, kamer, domofonów, numerów budynków, tabliczek informacyjnych i lekkich skrzynek pocztowych. Warunkiem jest dobranie kołka do rodzaju izolacji, grubości warstwy elewacyjnej oraz rzeczywistego obciążenia.
Przed montażem należy sprawdzić dopuszczalną nośność zamocowania określoną przez producenta. Trzeba także uwzględnić stan elewacji i sposób użytkowania przedmiotu.
Poradnik

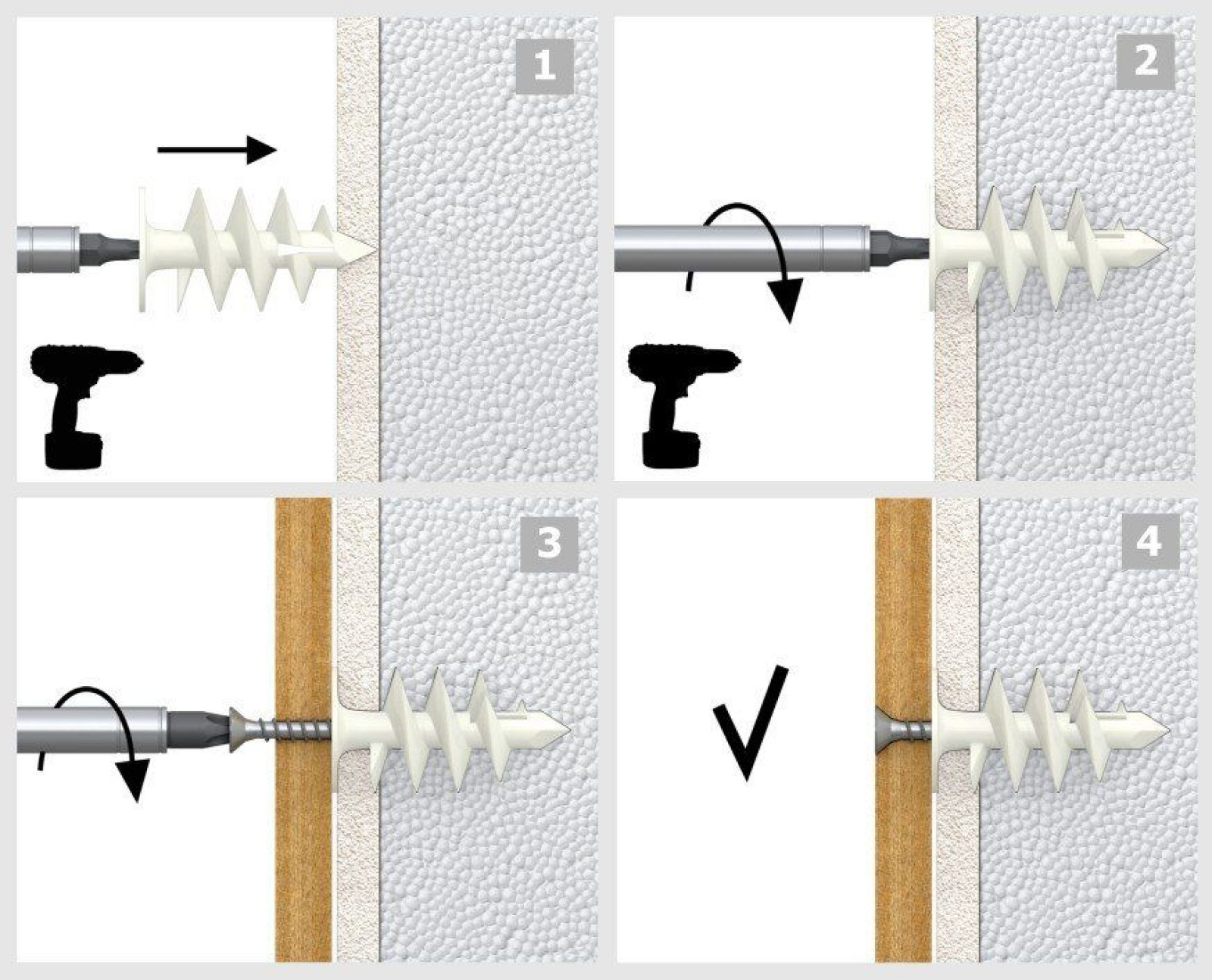

Jak zamontować lekki element?
Niektóre kołki do izolacji można wkręcać bez wcześniejszego wiercenia. Zależy to jednak od rodzaju tynku i konstrukcji łącznika. W twardej lub kruchej wyprawie bezpieczniej jest wykonać otwór prowadzący o średnicy zalecanej przez producenta. Zmniejsza to ryzyko odprysku i powstania pęknięć.
Kołek należy prowadzić prostopadle do powierzchni. Można użyć narzędzia ręcznego albo wkrętarki z regulacją obrotów. Zbyt szybkie wkręcanie może powiększyć otwór w styropianie i osłabić połączenie.
Po osadzeniu kołka przez mocowany element przeprowadza się odpowiedni wkręt. Jego średnica musi być zgodna z wymaganiami zamocowania. Do kołków o długości 50 mm, takich jak R-ISO-PLUG-50, stosuje się wkręty o średnicy 4–5 mm. W przypadku kołków R-ISO-PLUG-80 o długości 80 mm odpowiednie są wkręty o średnicy 6–7 mm.
W zależności od konstrukcji łącznika do montażu wykorzystuje się klucz imbusowy HEX 8 albo bit TX40. Kołek powinien znaleźć się równo z powierzchnią tynku. Nie wolno wciskać go w elewację ani dokręcać z nadmierną siłą, ponieważ może to zniszczyć strukturę styropianu i zmniejszyć nośność zamocowania.
Kiedy trzeba kotwić w ścianie konstrukcyjnej?
Ciężkie i odpowiedzialne elementy muszą być zamocowane w murze. Dotyczy to między innymi klimatyzatorów, markiz, daszków nad drzwiami, barierek, konsol, uchwytów żaluzji fasadowych oraz elementów systemów bezpieczeństwa.
Łącznik przechodzi wówczas przez tynk, warstwę zbrojoną i całą grubość termoizolacji, a następnie zostaje zakotwiony w betonie, cegle, pustaku ceramicznym lub innym materiale konstrukcyjnym. To mur zapewnia nośność połączenia. Styropian i tynk nie powinny przenosić obciążenia ani być ściskane podczas dokręcania.
Rodzaj kotwy trzeba dopasować do materiału ściany. Inne rozwiązanie może być potrzebne w pełnym betonie, a inne w pustaku z dużymi komorami. Nie należy dobierać zamocowania wyłącznie na podstawie średnicy lub długości śruby.
Rola tulei dystansowej
Przy mocowaniu do muru przez grubą warstwę ocieplenia konieczna jest tuleja dystansowa lub inne systemowe podparcie. Element ten wypełnia przestrzeń między powierzchnią fasady a ścianą konstrukcyjną i przenosi siłę powstającą podczas dokręcania bezpośrednio na mur.
Bez tulei wspornik lub konsola zaczyna wciskać się w elewację. Styropian zostaje zgnieciony, tynk pęka, a zamocowanie może się przechylić. Z czasem wokół otworu może również pojawić się nieszczelność, przez którą woda przedostanie się pod wyprawę elewacyjną.
Tuleja dystansowa powinna być dopasowana do grubości ocieplenia, średnicy otworu i zastosowanego systemu kotwiącego. Przy montażu markizy, klimatyzatora, daszku lub innego dużego elementu stanowi podstawową część zamocowania, a nie dodatkowe akcesorium.
Kotwa mechaniczna czy chemiczna?
Kotwy mechaniczne są stosowane przede wszystkim w pełnych i wytrzymałych podłożach. Mogą być obciążane po zakończeniu montażu, ale wymagają prawidłowego dobrania średnicy, długości i głębokości zakotwienia. Niewłaściwy element rozporowy może uszkodzić słabszy materiał ścienny lub nie uzyskać wymaganej nośności.
Kotwy chemiczne wykorzystują żywicę, która wiąże pręt z podłożem. Mogą być stosowane w betonie, cegle i pustakach, pod warunkiem dobrania systemu do konkretnego materiału. W ścianach z pustkami zwykle wykorzystuje się tuleje siatkowe, które zatrzymują żywicę w miejscu kotwienia.
Otwór pod kotwę chemiczną musi zostać dokładnie oczyszczony z pyłu. Po wprowadzeniu żywicy należy zachować wymagany czas utwardzania. Zamocowania nie wolno obciążać wcześniej, nawet jeśli pręt wydaje się stabilny.
Wybór między kotwą mechaniczną a chemiczną zależy od rodzaju muru, obciążenia, grubości ocieplenia, odległości punktu mocowania od krawędzi oraz kierunku działania sił. Przy konstrukcjach mających wpływ na bezpieczeństwo należy korzystać z kompletnego systemu o określonych parametrach technicznych.
Jak wiercić w ocieplonej elewacji?
Wiercenie należy rozpocząć przy niskich obrotach. Tynk cienkowarstwowy jest delikatny, dlatego gwałtowne przyłożenie narzędzia może spowodować odprysk lub promieniste pęknięcia. Wiertło trzeba prowadzić prostopadle do powierzchni, bez wykonywania ruchów bocznych powiększających otwór.
Przy montażu w samej termoizolacji warto korzystać z ogranicznika głębokości. Zapobiega on przypadkowemu przewierceniu styropianu i wejściu w mur.
Jeżeli łącznik ma zostać zakotwiony w ścianie konstrukcyjnej, głębokość otworu musi uwzględniać grubość tynku, zaprawy, styropianu, tulei dystansowej oraz wymagane osadzenie kotwy w murze. Sam dobór bardzo długiej śruby nie wystarcza.
Wiertło powinno być dostosowane do materiału podłoża. Innego sposobu pracy wymaga warstwa elewacyjna, a innego beton, cegła lub pustak. W przypadku uchwytów i konsol wielopunktowych przed wierceniem należy dokładnie wyznaczyć poziom oraz rozstaw wszystkich otworów. Korygowanie położenia przez ich poszerzanie osłabia elewację i pogarsza stabilność montażu.
Jak ograniczyć mostki termiczne i nieszczelności?
Każde przewiercenie termoizolacji narusza jej ciągłość. Metalowy łącznik przewodzi ciepło lepiej niż styropian, dlatego w punkcie montażowym może powstać mostek termiczny.
Ryzyko ogranicza się przez stosowanie systemowych zamocowań do fasad ocieplonych. Mogą one zawierać elementy z tworzywa, izolowane przekładki lub zaślepki termoizolacyjne. W przypadku lekkich przedmiotów nie należy przewiercać izolacji aż do muru, jeśli nie jest to potrzebne do zapewnienia odpowiedniej nośności.
Punkt mocowania musi być również zabezpieczony przed wodą. Otwór nie może pozostać otwarty ani umożliwiać przedostawania się wilgoci pod tynk. Należy stosować zaślepki i uszczelnienia przeznaczone do elewacji, zgodnie z wymaganiami wybranego systemu.
Najczęstsze błędy
Częstym błędem jest traktowanie każdego lekkiego przedmiotu jako odpowiedniego do montażu w samym styropianie. Szeroka tablica, wysunięta lampa lub regularnie używana skrzynka mogą wywoływać większe siły niż cięższy element znajdujący się blisko ściany.
Nie należy również zwiększać siły dokręcania w celu poprawienia stabilności. W termoizolacji prowadzi to do deformacji styropianu, uszkodzenia tynku i osłabienia otworu.
Przy ciężkich elementach błędem jest rezygnacja z tulei dystansowej. Nawet długi pręt prawidłowo zakotwiony w murze nie zabezpieczy ocieplenia przed zgnieceniem, jeśli wspornik nie otrzyma sztywnego podparcia.
Problemy powoduje także używanie przypadkowo dobranych elementów. Kołek, wkręt, tuleja dystansowa i kotwa powinny tworzyć zgodny system przeznaczony do danego rodzaju ściany, grubości ocieplenia i przewidywanego obciążenia.
Kiedy zlecić montaż fachowcowi?
Samodzielny montaż numeru budynku, czujnika lub niewielkiej lampy jest zwykle możliwy, jeśli zastosuje się właściwe kołki do izolacji i przestrzega zaleceń producenta.
Pomocy fachowca wymagają przede wszystkim elementy ciężkie, mocno wysunięte lub narażone na duże siły. Markiza przenosi na ścianę obciążenia wywołane wiatrem, daszek musi wytrzymać ciężar śniegu i wody, a zewnętrzna jednostka klimatyzatora powoduje długotrwałe drgania.
Jeżeli montaż wymaga oceny nośności muru, doboru kotew chemicznych lub mechanicznych albo określenia obciążeń konstrukcyjnych, powinien zostać wykonany przez doświadczonego montera. Błąd może doprowadzić nie tylko do uszkodzenia elewacji, lecz także do wyrwania i upadku zamocowanego elementu.
Mocowanie do elewacji ocieplonej styropianem – najważniejsza zasada
O trwałości montażu nie decyduje sama długość śruby, lecz sposób przeniesienia obciążenia. Lekkie elementy można mocować w styropianie za pomocą przeznaczonych do tego kołków, jeśli pozwalają na to ich rozmiar, konstrukcja i sposób użytkowania.
Ciężkie, wysunięte lub dynamicznie obciążane przedmioty muszą zostać zakotwione w ścianie konstrukcyjnej. W takim układzie potrzebne są odpowiednia kotwa, tuleja dystansowa oraz zabezpieczenie punktu montażowego przed wodą i utratą izolacyjności.
Prawidłowo wykonane mocowanie nie zgniata styropianu, nie obciąża tynku, nie rozszczelnia fasady i zachowuje stabilność przez cały okres użytkowania.
źródło i zdjęcia: RAWLPLUG
