Jak jest rola nadproża?
Nadproże odpowiada za bezpieczne przenoszenie obciążeń występujących nad otworami okiennymi, drzwiowymi i bramami garażowymi. Jego parametry, sposób wykonania i dokładność montażu mają wpływ nie tylko na stabilność konstrukcji, lecz także na tempo prac oraz izolacyjność termiczną przegrody.
Jednym z rozwiązań przeznaczonych do szybkiego wykonywania takich elementów są prefabrykowane nadproża Ytong YF oferowane przez firmę Xella. Belki powstają ze zbrojonego betonu komórkowego i razem z nadmurowaną warstwą bloczków tworzą konstrukcję zespoloną. System pozwala ograniczyć zakres prac wykonywanych bezpośrednio na placu budowy i uniknąć przygotowywania tradycyjnego nadproża żelbetowego.

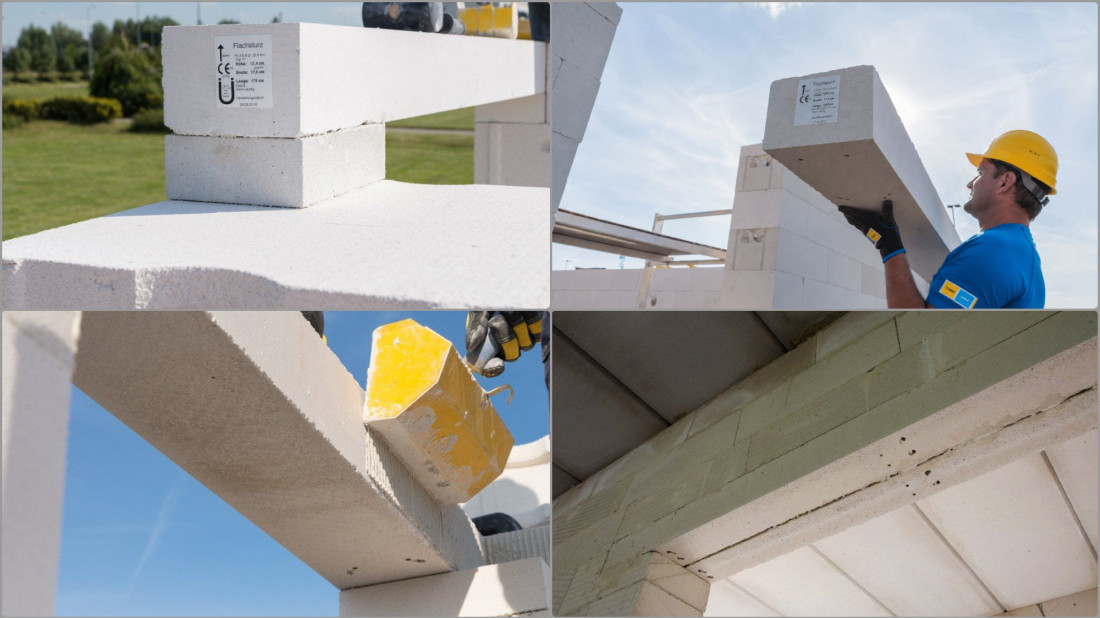

Prefabrykowane nadproża Ytong YF bez mostków cieplnych
Belki Ytong YF służą do przekrywania otworów w ścianach murowanych. Można wykorzystywać je nad oknami, drzwiami oraz bramami garażowymi. Dzięki dostępności elementów o różnych szerokościach nadproże można dopasować do grubości muru i układu pozostałych warstw przegrody.
Istotną zaletą tego rozwiązania jest materiał, z którego wykonano prefabrykaty. Beton komórkowy charakteryzuje się korzystnymi parametrami cieplnymi, dlatego strefa nadproża nie tworzy tak wyraźnego mostka termicznego jak tradycyjny element żelbetowy.
Ma to szczególne znaczenie w domach energooszczędnych oraz w ścianach jednowarstwowych, które nie są osłaniane dodatkową warstwą izolacji.
Prefabrykacja ułatwia również organizację prac. Na budowę trafia gotowy element o określonych wymiarach i parametrach. Nie trzeba wykonywać deskowania, przygotowywać zbrojenia ani betonować nadproża na miejscu. Ograniczona zostaje liczba prac mokrych, a kolejne etapy murowania można rozpocząć bez oczekiwania na związanie betonu.
Jak zbudowane są nadproża zespolone Ytong YF?
Ytong YF to nadproże zespolone. Oznacza to, że prefabrykowana belka nie jest samodzielnym, w pełni nośnym elementem konstrukcyjnym. Stanowi dolny, zbrojony pas nadproża, który musi współpracować z warstwą bloczków ułożonych bezpośrednio nad nim.
Nadmurowane bloczki przenoszą naprężenia ściskające, natomiast prefabrykowana belka odpowiada za dolną część konstrukcji. Dopiero prawidłowe połączenie obu elementów pozwala uzyskać zakładaną nośność całego nadproża.
Podczas murowania warstwy znajdującej się nad belkami konieczne jest całkowite wypełnienie spoin pionowych zaprawą systemową. Zaprawą należy również połączyć podłużne spoiny między belkami układanymi równolegle. Dokładne wykonanie tych połączeń jest warunkiem prawidłowej współpracy wszystkich części konstrukcji.
Belki Ytong YF różnią się pod tym względem od nadproży samonośnych Ytong YN. Elementy YN uzyskują pełną nośność bezpośrednio po ułożeniu nad otworem. Nadproża YF wymagają natomiast nadmurowania odpowiednio wykonanej warstwy bloczków.
Jakie są wymiary, rozpiętości i głębokości oparcia?
Prefabrykowane belki Ytong YF są dostępne w szerokościach 11,5 cm oraz 17,5 cm. Wysokość każdego elementu wynosi 12,5 cm. Niewielkie przekroje ułatwiają łączenie kilku belek i dopasowywanie ich układu do grubości ściany.
Maksymalna długość prefabrykowanej belki wynosi 300 cm. System umożliwia przekrywanie otworów o szerokości w świetle do 250 cm. Pozwala to wykonywać nadproża nie tylko nad typowymi oknami i drzwiami, lecz także nad szerszymi przeszkleniami oraz bramami garażowymi.
Długość oparcia belki na murze zależy od jej całkowitej długości. W przypadku elementów o długości do 150 cm minimalna głębokość oparcia wynosi 20 cm po każdej stronie otworu. Dla belek dłuższych niż 150 cm należy zapewnić oparcie wynoszące co najmniej 25 cm.
Nadproża Ytong YF należą do lekkich elementów konstrukcyjnych. Ich masa oraz niewielkie wymiary ułatwiają transport i montaż, który zazwyczaj nie wymaga stosowania ciężkiego sprzętu. Prefabrykaty są jednocześnie niepalne i mają klasę reakcji na ogień A1.
Poradnik
Dlaczego nadproża Ytong YF poprawiają izolacyjność ściany?
Strefa nad oknem lub drzwiami może stać się jednym z najbardziej problematycznych miejsc w zewnętrznej przegrodzie. Klasyczne nadproże żelbetowe ma znacznie niższą izolacyjność cieplną niż mur wykonany z betonu komórkowego. Bez odpowiedniego ocieplenia może więc tworzyć liniowy mostek termiczny.
Według danych przedstawionych w materiałach producenta nadproża z betonu komórkowego Ytong są „około 12 razy cieplejsze” od standardowych nadproży żelbetowych. Zastosowanie prefabrykatu wykonanego z materiału o właściwościach zbliżonych do pozostałej części muru ogranicza różnice temperatur na powierzchni ściany.
Rozwiązanie jest szczególnie przydatne w ścianach jednowarstwowych, takich jak przegrody wykonywane z bloczków Ytong EnergoUltra+. Nadproże z betonu komórkowego nie wymaga w takim układzie stosowania osobnego pasa ocieplenia, który mógłby utrudnić zachowanie jednolitej powierzchni muru.
Badanie termowizyjne budynku ze ścianami jednowarstwowymi Ytong EnergoUltra+ o grubości 48 cm wykazało, że punktowa różnica temperatur między powierzchnią ściany a strefą nadproża wynosiła „niecałe pół stopnia Celsjusza”, czyli mniej niż 0,5°C. Wynik wskazuje na bardzo niewielkie straty ciepła w miejscu połączenia obu elementów.
Szybszy montaż bez ciężkiego sprzętu
Prefabrykacja pozwala znacząco skrócić czas wykonywania nadproża. Osadzenie belek przez dwóch pracowników może zająć zaledwie kilka minut. Niewielka masa elementów ogranicza konieczność używania specjalistycznych urządzeń transportowych i podnośników.
Po prawidłowym ułożeniu belek można kontynuować murowanie kolejnych warstw. Nie występuje typowa dla konstrukcji betonowanych na miejscu przerwa technologiczna potrzebna na związanie i uzyskanie odpowiedniej wytrzymałości przez beton. Trzeba jednak pamiętać, że pełna nośność nadproża Ytong YF powstaje dopiero po zespoleniu prefabrykatu z prawidłowo wykonaną warstwą bloczków.
Zastosowanie gotowych belek ogranicza także ryzyko błędów związanych z przygotowaniem deskowania i zbrojenia na placu budowy. Powtarzalne wymiary prefabrykatów ułatwiają zachowanie poziomu oraz dopasowanie nadproża do modułu muru.
Jak prawidłowo zamontować belki Ytong YF?
Montaż należy rozpocząć od przygotowania równej powierzchni oparcia po obu stronach otworu. Belki powinny zostać ułożone na odpowiedniej warstwie zaprawy i dokładnie wypoziomowane. Trzeba przy tym zachować minimalną długość oparcia wynoszącą 20 lub 25 cm, zależnie od całkowitej długości zastosowanego elementu.
Jeżeli nadproże składa się z kilku równoległych belek, ich podłużne połączenia powinny zostać wypełnione zaprawą systemową. Zaprawa pozwala zespolić elementy i ograniczyć powstawanie pustych przestrzeni pomiędzy prefabrykatami.
Nad belkami należy wymurować warstwę bloczków Ytong. Wszystkie spoiny pionowe w tej strefie muszą być całkowicie wypełnione zaprawą. Jest to szczególnie ważne, ponieważ nadmurowana część odpowiada za przenoszenie naprężeń ściskających i współtworzy nośny przekrój zespolonego nadproża.
W przypadku nietypowych układów konstrukcyjnych, zwłaszcza związanych z przygotowaniem wnęki na skrzynkę rolety podtynkowej, zalecane jest dodatkowe dozbrojenie strefy nadproża. Można zastosować w tym celu siatkę, która powinna wychodzić około 50–60 cm poza krawędzie otworu.
Ostateczny sposób wykonania nadproża musi odpowiadać dokumentacji technicznej systemu oraz projektowi konstrukcyjnemu budynku. Dotyczy to zwłaszcza szerokich otworów, niestandardowych układów belek i rozwiązań z roletami podtynkowymi.
Miejsce na rolety podtynkowe w konstrukcji nadproża
Jedną z charakterystycznych cech belek Ytong YF jest możliwość modelowania układu nadproża. Elementy mają mniejsze przekroje niż typowe masywne nadproża samonośne, dlatego mogą być układane pojedynczo, podwójnie lub potrójnie, a w określonych rozwiązaniach również na różnych wysokościach.
Odpowiednie rozmieszczenie belek pozwala utworzyć w konstrukcji wolną przestrzeń przeznaczoną na skrzynkę rolety podtynkowej. Dzięki temu kaseta może zostać ukryta w strefie nadproża bez wykonywania dodatkowych elementów żelbetowych lub późniejszego podcinania muru.
Wnęka musi zostać dopasowana do wymiarów konkretnej kasety roletowej. Należy także zachować wymagane oparcie belek, prawidłowe zespolenie prefabrykatów z bloczkami oraz odpowiednią nośność całego układu. Przy bardziej skomplikowanych konfiguracjach konieczne może być zastosowanie dodatkowego zbrojenia w postaci siatki.
Dobór belek Ytong YF do grubości ściany
W ścianie o grubości 11,5 cm można zastosować jedną belkę YF o szerokości 11,5 cm. Dla muru o grubości 20 cm przewidziane jest użycie jednej belki o szerokości 17,5 cm, z uwzględnieniem sposobu wykończenia i rozwiązania projektowego.
Standardowe nadproże w ścianie o grubości 24 cm można wykonać z dwóch równolegle ułożonych belek YF 11,5 cm. Jest to jeden z najprostszych układów przeznaczonych do murów konstrukcyjnych o tej grubości.
W ścianie o grubości 30 cm stosuje się połączenie jednej belki YF 17,5 cm i jednej belki YF 11,5 cm. W przegrodzie dwuwarstwowej, na przykład wykonanej z muru Ytong o grubości 30 cm i płyt Multipor o grubości 10 cm, belki mogą zostać ustawione na różnych wysokościach. Obniżenie elementu o szerokości 17,5 cm i podwyższenie belki 11,5 cm umożliwia przygotowanie miejsca na skrzynkę rolety.
Dla ściany o grubości 36,5 cm standardowym rozwiązaniem są dwie belki YF 17,5 cm. Alternatywnie można zastosować trzy belki o szerokości 11,5 cm. Odpowiednie rozmieszczenie elementów, na przykład jednej belki niżej od strony wewnętrznej i dwóch wyżej nad kasetą, pozwala utworzyć wnękę na roletę o wymiarach około 23–24 cm na 20 cm.
W murze o grubości 40 cm można wykorzystać jedną belkę YF 17,5 cm oraz dwie belki YF 11,5 cm. Sposób ich rozmieszczenia powinien wynikać z projektu i planowanego wykończenia przegrody.
Ścianę o grubości 48 cm można przekryć układem składającym się z dwóch belek YF 17,5 cm i jednej belki YF 11,5 cm. Rozmieszczenie prefabrykatów na różnych wysokościach umożliwia przygotowanie miejsca na kasetę roletową o wymiarach około 19 na 20 cm. W zależności od wymiarów rolety i konstrukcji ściany możliwe są również inne konfiguracje systemowych elementów.
Czym różnią się nadproża Ytong YF od Ytong YN?
Podstawowa różnica dotyczy sposobu uzyskiwania nośności. Ytong YN jest gotowym nadprożem samonośnym. Po prawidłowym osadzeniu nad otworem może przenosić przewidziane obciążenia bez konieczności wykonywania specjalnej warstwy bloczków odpowiedzialnej za zespolenie konstrukcji.
Ytong YF stanowi natomiast dolny pas nadproża zespolonego. Pełną nośność uzyskuje dopiero po nadmurowaniu bloczkami Ytong i dokładnym wypełnieniu spoin pionowych zaprawą systemową.
Różnice dotyczą również maksymalnej szerokości przekrywanych otworów. Nadproża samonośne Ytong YN są przeznaczone do otworów o szerokości w świetle do 175 cm. Belki Ytong YF pozwalają wykonywać konstrukcje nad otworami o szerokości nawet 250 cm.
Elementy YN mają gotową, masywną formę dopasowaną do określonych grubości muru. Przykładowo w ścianie o grubości 48 cm można ułożyć obok siebie dwa nadproża YN, każde o szerokości 24 cm. Rozwiązanie zapewnia prosty montaż, ale daje mniejszą swobodę kształtowania przestrzeni w strefie nadproża.
Mniejsze przekroje belek YF pozwalają elastyczniej konfigurować układ. Elementy można łączyć i rozmieszczać na różnych poziomach, przygotowując między innymi wnęki na skrzynki rolet podtynkowych. Wybór między YF i YN zależy więc od szerokości otworu, grubości ściany, planowanego układu warstw oraz wymagań konstrukcyjnych.
Ytong, Silka i Multipor w jednym systemie budowlanym
Nadproża Ytong YF mogą być częścią szerszego systemu materiałów budowlanych oferowanych przez Xella. Bloczki z betonu komórkowego Ytong są wykorzystywane do wykonywania ścian zewnętrznych i wewnętrznych. Elementy Silka znajdują zastosowanie między innymi w przegrodach wymagających dużej wytrzymałości i dobrej izolacyjności akustycznej, natomiast mineralne płyty Multipor mogą tworzyć warstwę izolacyjną ścian dwuwarstwowych.
Dopasowanie nadproży, bloczków, zapraw i materiałów izolacyjnych pozwala zachować spójność technologiczną przegrody. Jest to szczególnie istotne w miejscach narażonych na powstawanie mostków termicznych, takich jak połączenia ścian ze stropami, wieńce oraz strefy znajdujące się nad oknami i drzwiami.
Prefabrykowane nadproża Ytong YF łączą dużą rozpiętość, niewielką masę i korzystne właściwości cieplne. Mogą usprawnić prace murarskie, ograniczyć liczbę procesów wykonywanych na mokro i ułatwić przygotowanie miejsca na rolety zewnętrzne. Warunkiem wykorzystania ich parametrów jest jednak prawidłowe zespolenie belek z nadmurowaną warstwą bloczków oraz wykonanie wszystkich połączeń zgodnie z projektem i zaleceniami systemowymi.
źródło i zdjęcia: Xella Polska, marka YTONG
