Instalacje wody lodowej z CPVC i PVC-U jako alternatywa dla freonu

Print image
Copy link image
time image Artykuł na: 4-5 minut 2021-11-29

Ważnym zastosowaniem systemów klejonych NIBCO są instalacje wody lodowej wykorzystywane w chłodnictwie w przemysłach spożywczym, chemicznym, farmaceutycznym, przetwórstwa tworzyw sztucznych oraz do chłodzenia wszelkiego rodzaju maszyn i urządzeń.

Woda lodowa zamiast freonu

Systemy oparte na wodzie lodowej są coraz częściej wybieraną alternatywą dla tradycyjnych instalacji opartych na freonach, ze względu na ich mniejsze zagrożenie dla środowiska naturalnego, niższe koszty eksploatacji oraz łatwość serwisowania i ewentualnych napraw.

Jako czynnik chłodzący stosuje się w nich głównie glikol rozcieńczony w odpowiedniej proporcji z wodą, który zapewnia żądane parametry medium chłodzącego.

Temperaturę wody lodowej zazwyczaj dostosowuje się do wymagań konkretnego układu, maszyny czy też indywidualnego procesu. Najczęściej spotykana temperatura wody lodowej waha się w granicach +5°C do +8°C.

Jak powstaje woda lodowa i jak jest zbudowana instalacja?

Woda lodowa powstaje w schładzaczu cieczy tzw. chillerze. Następnie trafia do urządzenia końcowego, którym najczęściej jest wentylatorowy wymiennik ciepła. Schłodzona ciecz w parowniku trafia do konkretnych chłodnic wykorzystując system pomp dystrybucyjnych.

Do budowy samej instalacji, czyli rozprowadzenia czynnika chłodzącego od źródła do odbiorników, wykorzystywane są systemy rurowe ze stali węglowej/nierdzewnej lub PVC. PVC dzięki określonym właściwością fizycznym oraz chemicznym jest materiałem, który coraz częściej stosowany jest w tego rodzaju instalacjach.

Instalacja wody lodowej z PVC oraz CPVC

Systemy PVC oraz CPVC charakteryzują się odpornością na kilkaset związków chemicznych między innymi właśnie na glikol. Kolejną wyraźną zaletą PVC w zastosowaniach z wodą lodową jest to, że wysoka odporność termiczna PVC pomaga zapobiegać pochłanianiu ciepła przez wodę lodową, dzięki czemu nie ma konieczności stosowania dodatkowej izolacji przewodów rurowych. Prostota montażu oraz stosunek jakości do ceny są dodatkowym atrybutem instalacji klejonych NIBCO.

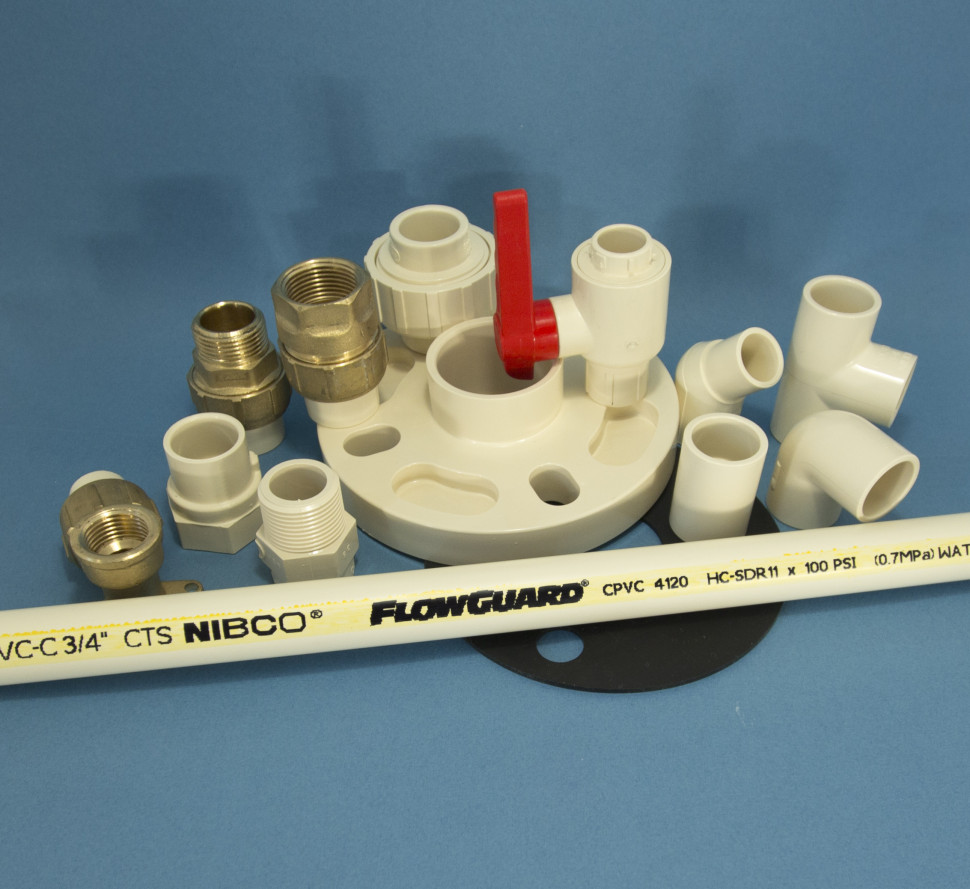

Instalacja do wody lodowej z CPVC. fot. NIBCO
Instalacja do wody lodowej z CPVC. fot. NIBCO

Instalacja wody lodowej z PVC-U

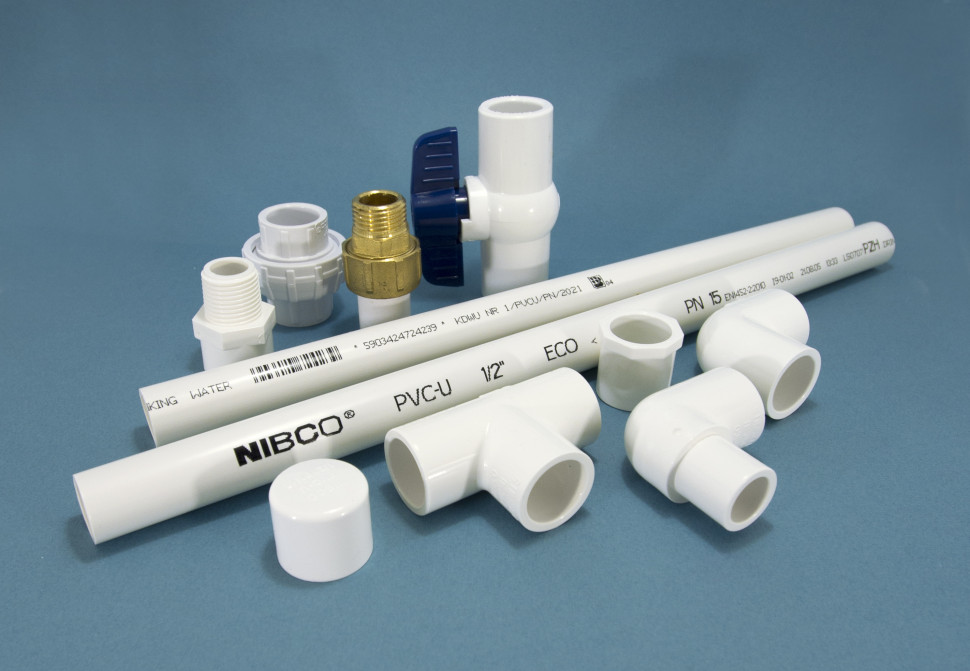

Instalacja wody lodowej z PVC-U. fot. NIBCO
Instalacja wody lodowej z PVC-U. fot. NIBCO

Przy wykonywaniu instalacji wody lodowej z systemów klejonych należy zwrócić szczególną uwagę na poniższe zalecenia:

  • Medium płynące pod ciśnieniem rurą (woda lodowa) nie powinno mieć temperatury niższej niż -10°C dla systemów PVC-C i -4°C dla systemów PVC-U.
  • Należy pamiętać o kruchości materiału w ujemnych temperaturach i ewentualnie osłonić rurę przed zewnętrznym udarem mechanicznym.
  • Zalecamy stosowanie glikolu etylenowego zapobiegającemu zamarzaniu medium płynącego w instalacji w stężeniach maks. do 50%.
  • Przy projektowaniu instalacji należy uwzględnić odpowiednią rozszerzalność cieplną i kurczenie się rury, aby zapobiec uszkodzeniu instalacji. Szczegółowe informacje dotyczące projektowania instalacji można znaleźć w poradniku firmy NIBCO „Projektowanie i montaż”.



źródło i zdjęcia: NIBCO
