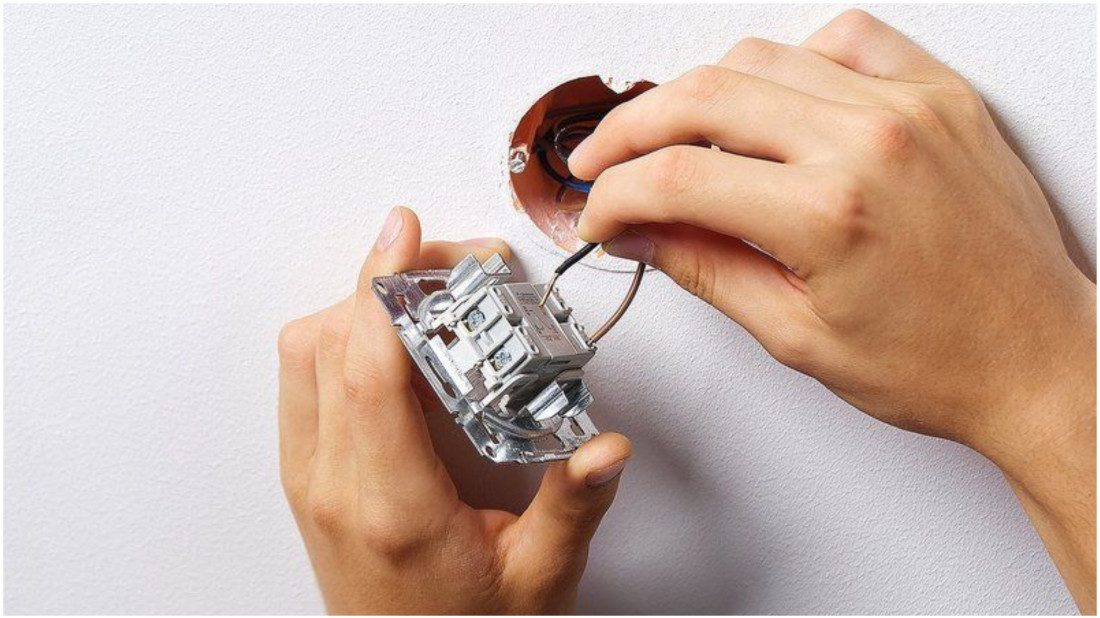

Jak podłączyć lampę i włącznik w puszce? Światło może działać mimo błędnego połączenia

Sam montaż nie jest szczególnie skomplikowany, jeśli instalacja znajduje się w dobrym stanie, przewody można jednoznacznie rozpoznać, a wybrany włącznik pasuje do przygotowanej puszki. Trzeba jednak znać znaczenie oznaczeń L, N i PE, poprawnie przygotować końcówki żył oraz bezwzględnie odłączyć zasilanie przed dotknięciem przewodów.

Włącznik światła czy łącznik?

W codziennym języku najczęściej mówi się o włączniku lub wyłączniku światła. Poprawną nazwą techniczną jest łącznik. Jego mechanizm otwiera i zamyka obwód elektryczny, dzięki czemu umożliwia albo przerywa przepływ prądu do lampy.

Rodzaj mechanizmu trzeba dopasować do sposobu sterowania oświetleniem. Łącznik jednobiegunowy, nazywany pojedynczym, obsługuje jeden obwód. Łącznik świecznikowy ma dwa klawisze i pozwala niezależnie uruchamiać dwie sekcje żyrandola albo dwa przygotowane obwody oświetleniowe.

Jakie narzędzia przygotować?

Do podłączenia lampy i włącznika potrzebna jest przede wszystkim puszka elektryczna dopasowana do mechanizmu oraz próbnik napięcia, którym można sprawdzić, czy zasilanie zostało skutecznie odłączone. Przydadzą się również wkrętaki płaski i krzyżowy, ściągacz izolacji, obcinak do kabli oraz złączki instalacyjne, na przykład typu WAGO.

Jeżeli puszka ma być dopiero osadzona w ścianie, potrzebne mogą być wkrętarka, odpowiednia otwornica oraz poziomnica. Warto przygotować także rękawiczki ochronne i latarkę czołową, ponieważ po wyłączeniu obwodu oświetlenie w pomieszczeniu nie będzie działało.

Narzędzia powinny być dopasowane do elementów montażowych. Zbyt mały wkrętak może uszkodzić śrubę, natomiast nieodpowiednie narzędzie do zdejmowania izolacji może naciąć miedzianą żyłę i osłabić przewód.

Odłączenie zasilania to pierwszy krok

Przed zdjęciem izolacji, wysunięciem przewodów albo odkręceniem starego mechanizmu należy wyłączyć właściwy wyłącznik nadprądowy w rozdzielnicy. Samo ustawienie klawisza światła w pozycji wyłączonej nie wystarcza, ponieważ w puszce nadal może znajdować się przewód pod napięciem.

Po odłączeniu obwodu trzeba sprawdzić próbnikiem, czy napięcie rzeczywiście nie występuje. Nie należy polegać wyłącznie na opisach zabezpieczeń w rozdzielnicy ani na tym, że lampa przestała świecić. Dopiero potwierdzenie braku napięcia pozwala rozpocząć pracę przy przewodach.

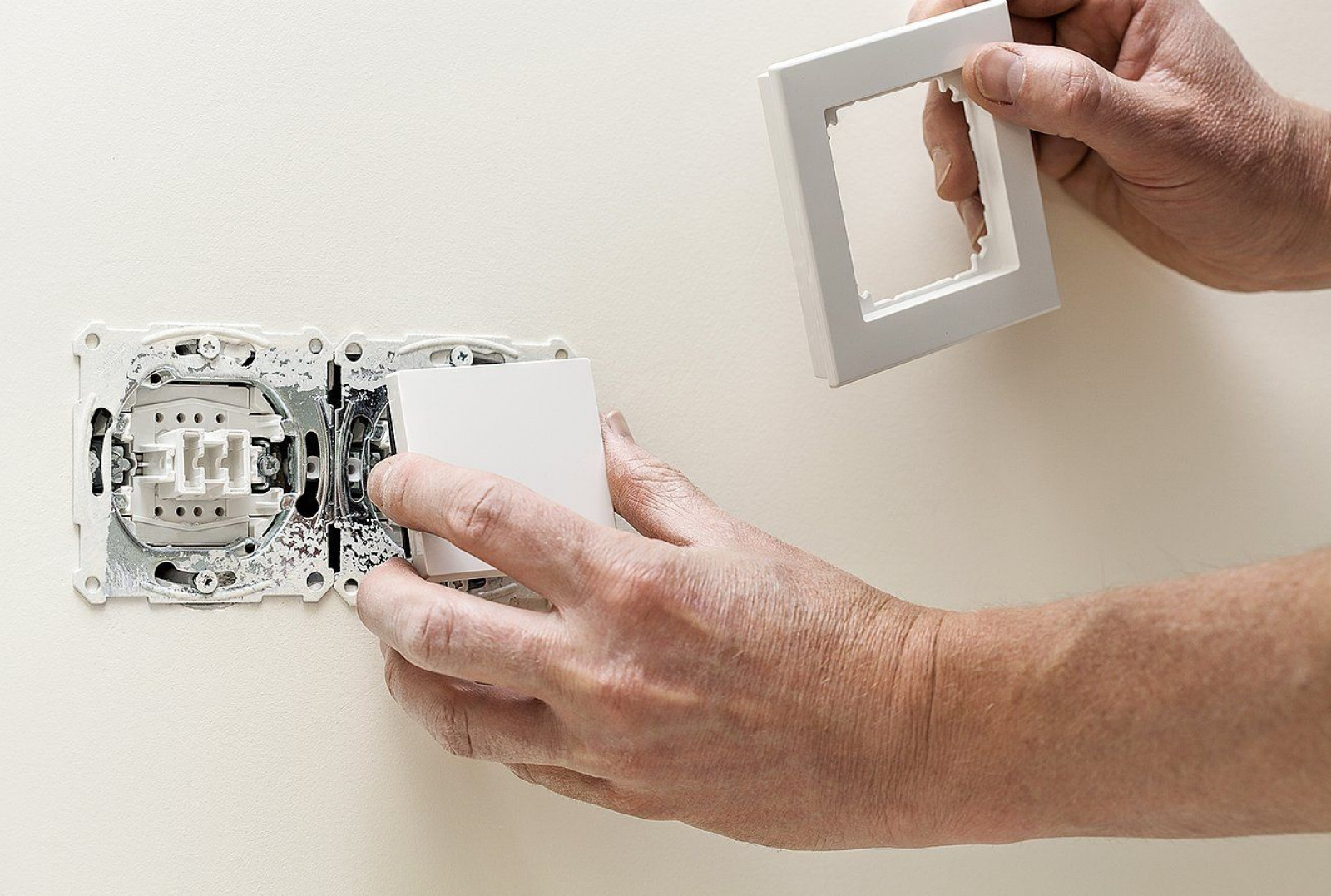

Wybór włącznika – pojedynczego, podwójnego czy schodowego – zależy od miejsca instalacji oraz jego docelowego zastosowania

Co oznaczają kolory przewodów?

W typowej instalacji oświetleniowej znajdują się przewód fazowy, neutralny oraz ochronny. Każdy z nich pełni inną funkcję i powinien zostać podłączony zgodnie z oznaczeniami urządzeń.

Przewód fazowy L doprowadza napięcie do obwodu. Najczęściej ma izolację brązową albo czarną, choć spotyka się również przewody szare, a w starszych instalacjach czerwone. Włącznik światła powinien przerywać właśnie przewód fazowy. Żyłę zasilającą podłącza się do zacisku oznaczonego literą L.

Przewód neutralny N ma zazwyczaj niebieską izolację. Umożliwia zamknięcie obwodu i prowadzi od lampy do źródła zasilania. W przypadku zwykłego łącznika ściennego przewodu neutralnego zazwyczaj nie podłącza się do mechanizmu włącznika, lecz łączy z odpowiednim przewodem prowadzącym do lampy.

Przewód ochronny PE ma izolację żółto-zieloną. Chroni użytkowników w razie uszkodzenia urządzenia i pojawienia się napięcia na metalowych elementach oprawy. Podłącza się go do zacisku PE albo zacisku oznaczonego symbolem uziemienia. Jeżeli sam włącznik ma obudowę z materiału izolacyjnego i nie został wyposażony w taki zacisk, przewodu ochronnego nie wolno odcinać. Trzeba go prawidłowo zabezpieczyć i zachować ciągłość połączenia.

Nie należy rozpoznawać funkcji żyły wyłącznie na podstawie koloru izolacji, szczególnie w starszych albo wcześniej przerabianych instalacjach. Nietypowe kolory lub brak jednoznacznych oznaczeń wymagają sprawdzenia przewodów przez osobę posiadającą odpowiednią wiedzę i przyrządy pomiarowe.

Jak działa połączenie lampy i włącznika?

Włącznik steruje dopływem napięcia do lampy przez otwieranie lub zamykanie przewodu fazowego. Przewód zasilający trafia do zacisku L w mechanizmie, a z zacisku wyjściowego biegnie przewód fazowy do oprawy. Po naciśnięciu klawisza obwód zostaje zamknięty i lampa otrzymuje zasilanie.

Przewód neutralny prowadzi bezpośrednio do lampy i zamyka obwód. Przewód ochronny łączy zacisk PE instalacji z odpowiednim zaciskiem oprawy, jeżeli konstrukcja lampy wymaga takiego zabezpieczenia.

Łącznik powinien przerywać przewód fazowy, a nie neutralny. Dzięki temu po wyłączeniu światła napięcie nie jest doprowadzane przewodem fazowym do oprawy. Nie zmienia to jednak zasady, że przed wymianą żarówki, naprawą lampy albo ponownym otwarciem puszki należy odłączyć obwód w rozdzielnicy.

Jak przygotować przewody do podłączenia?

Po sprawdzeniu braku napięcia można ostrożnie wysunąć przewody z puszki i ocenić stan ich izolacji. Nie powinna być popękana, nadtopiona ani krucha. Uszkodzone przewody wymagają naprawy, dlatego nie należy zakrywać ich nowym mechanizmem bez wcześniejszego usunięcia problemu.

Końcówki żył trzeba odizolować na długość odpowiadającą głębokości zacisków. Najlepiej użyć ściągacza izolacji dopasowanego do przekroju przewodu. Po wsunięciu żyły do zacisku miedź nie powinna pozostawać widoczna, ale zacisk nie może również obejmować samej izolacji.

Przewody należy mocować pewnie i zgodnie z oznaczeniami na mechanizmie. Po dokręceniu zacisku warto lekko pociągnąć każdą żyłę i sprawdzić, czy nie wysuwa się z gniazda. Luźne połączenie może powodować migotanie lampy, nagrzewanie mechanizmu i uszkodzenie elementów instalacji.

Podłączenie włącznika pojedynczego

Włącznik pojedynczy służy do sterowania jednym obwodem oświetleniowym. Może obsługiwać pojedynczą lampę albo kilka opraw, które mają zapalać się jednocześnie.

Przewód fazowy doprowadzający zasilanie podłącza się do zacisku oznaczonego L. Do zacisku wyjściowego należy podłączyć przewód prowadzący do lampy. Dokładne oznaczenie wyjścia zależy od konstrukcji danego mechanizmu, dlatego trzeba kierować się symbolami umieszczonymi na obudowie, a nie samym położeniem zacisków.

Przewód neutralny N oraz ochronny PE łączy się w puszce zgodnie z przebiegiem instalacji i prowadzi do oprawy. Nie trafiają one do standardowego mechanizmu łącznika jednobiegunowego, o ile urządzenie nie ma dodatkowych funkcji wymagających innego sposobu zasilania.

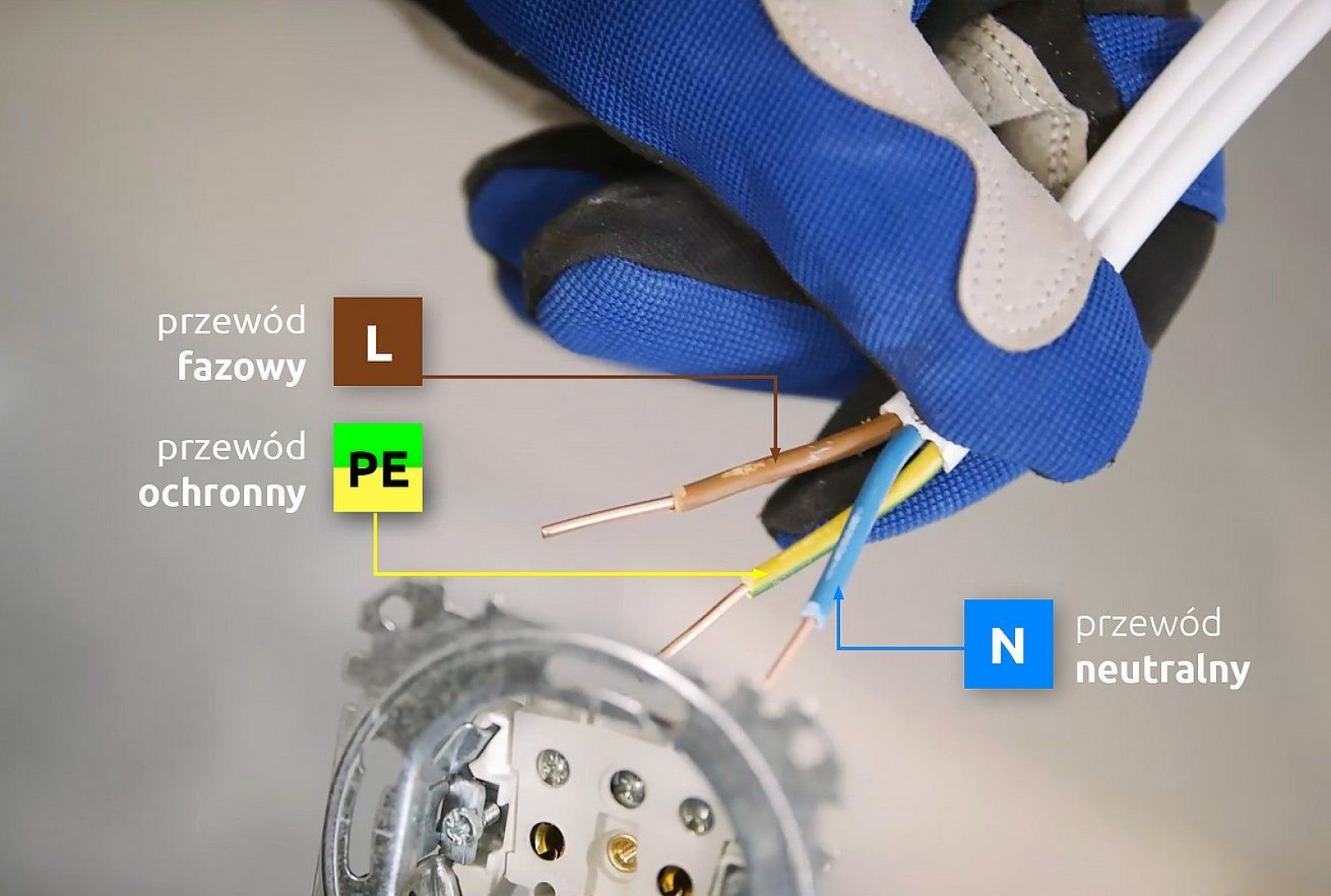

Układ i wygląd poszczególnych przewodów przed montażem włącznika

Podłączenie włącznika świecznikowego

Włącznik świecznikowy ma dwa klawisze i pozwala oddzielnie sterować dwiema sekcjami oświetlenia. Stosuje się go najczęściej przy żyrandolach, w których można włączyć część źródeł światła, a następnie pozostałe.

Przewód fazowy zasilający podłącza się do wspólnego zacisku L. Dwa przewody wychodzące do poszczególnych sekcji lampy należy umieścić w zaciskach oznaczonych L1 i L2 albo 1 i 2. Każdy klawisz steruje wówczas jednym wyjściem.

Przewody neutralne należy łączyć wyłącznie z przewodami neutralnymi, a ochronne z ochronnymi. Nie wolno łączyć przewodu neutralnego z fazowym. Do uporządkowania połączeń w puszce można wykorzystać złączki instalacyjne dopasowane do liczby i rodzaju żył.

Montaż mechanizmu w puszce

Po wykonaniu połączeń przewody trzeba ułożyć w puszce łagodnymi łukami. Nie powinny być naprężone, mocno skręcone ani przyciśnięte metalowymi elementami mechanizmu. Złączki należy rozmieścić tak, aby włącznik można było osadzić bez używania nadmiernej siły.

Mechanizm mocuje się do puszki za pomocą śrub lub elementów przewidzianych przez producenta. Przed ostatecznym dokręceniem warto sprawdzić jego położenie poziomnicą. Następnie można założyć ramkę oraz klawisz.

Zasilanie włącza się dopiero po zakończeniu montażu i zamknięciu mechanizmu. Jeżeli po uruchomieniu obwodu zabezpieczenie natychmiast zadziała, światło zacznie migotać, pojawi się iskrzenie, trzaski albo zapach nagrzanej izolacji, trzeba ponownie odłączyć prąd i sprawdzić instalację.

Wymiana starego włącznika – co warto zrobić przed demontażem?

Przed odłączeniem działającego mechanizmu dobrze jest zrobić wyraźne zdjęcie przewodów i zacisków. Fotografia ułatwi sprawdzenie, która żyła była podłączona do wejścia L, a które przewody prowadziły do lampy.

Zdjęcie należy jednak traktować jedynie jako pomoc. Rozmieszczenie zacisków może różnić się w zależności od producenta, dlatego nowy włącznik trzeba podłączyć według jego oznaczeń. Nie należy też bezkrytycznie kopiować starego układu, jeśli przewody mają nietypowe kolory albo wcześniejsze połączenie budzi wątpliwości.

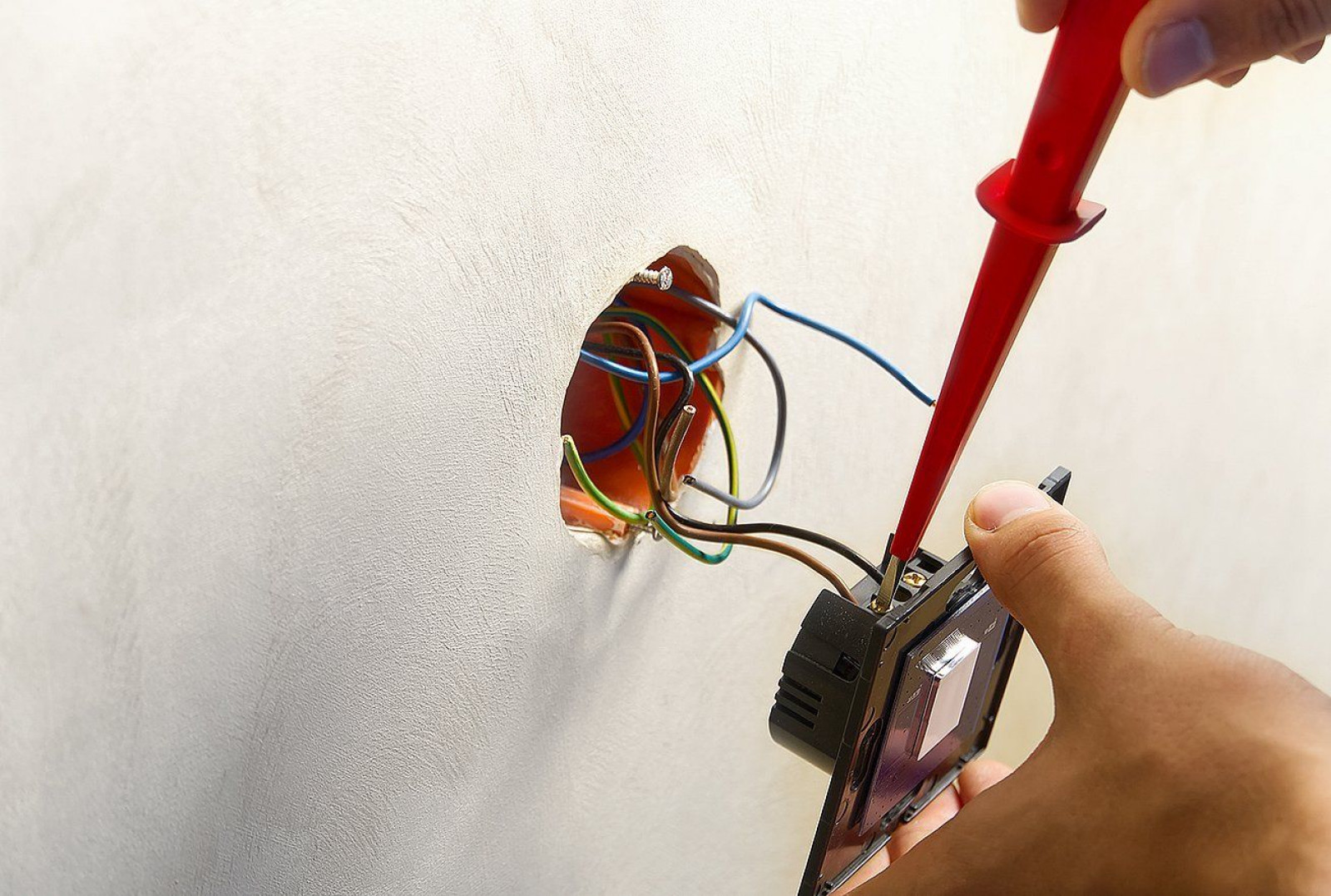

Bezpieczny demontaż włącznika

Jakich błędów unikać?

Najczęstszym i jednocześnie najgroźniejszym błędem jest praca bez potwierdzenia braku napięcia. Problemy powoduje również zbyt długie odizolowanie żył, uszkodzenie miedzi podczas zdejmowania izolacji oraz niedokładne dokręcenie zacisków.

Nie wolno pomijać przewodu ochronnego przy lampie z metalowymi elementami wymagającymi uziemienia. Oprawa może działać bez tego połączenia, ale nie będzie zapewniała przewidzianej ochrony przeciwporażeniowej.

Błędem jest także wciskanie mechanizmu do zbyt ciasnej puszki. Może to poluzować przewody, uszkodzić izolację albo wypchnąć żyłę z zacisku. Jeżeli w puszce brakuje miejsca, trzeba uporządkować połączenia lub zastosować rozwiązanie dopasowane do głębokości puszki.

Kiedy potrzebny jest elektryk?

Samodzielnego podłączenia lampy i włącznika nie należy wykonywać, jeżeli nie można jednoznacznie rozpoznać przewodów, izolacja jest uszkodzona, w puszce znajdują się nadpalone elementy albo układ różni się od prostego schematu oświetleniowego.

Pomocy specjalisty wymagają również sytuacje, w których poprzedni włącznik się nagrzewał, lampa migotała, zabezpieczenie regularnie odcinało zasilanie albo połączenia zostały wykonane przewodami o nietypowych kolorach. Przewodów nie wolno podłączać metodą prób i błędów.
