Jak dobrać siłownik do ogrzewania grzejnikowego? Kompletny poradnik krok po kroku

1. Sprawdź średnicę nominalną (DN) zaworu

Pierwszym krokiem jest określenie średnicy zaworu, którą znajdziesz na jego obudowie lub w dokumentacji. Od tej wartości zależy, jaki rodzaj siłownika będzie odpowiedni:

• Dla zaworów o DN ≤ 50: Idealnym rozwiązaniem są siłowniki ESBE serii ARA, które są specjalnie zaprojektowane do współpracy z zaworami o tych wymiarach.
• Dla zaworów o DN > 50: Należy wybrać siłowniki serii 90, które często wyposażone są w dodatkowy wyłącznik pomocniczy umożliwiający sterowanie innymi urządzeniami.

2. Określ funkcję siłownika

Siłowniki różnią się sposobem działania:

• Siłowniki 2-punktowe: Działają w dwóch trybach: włączony (zawór otwarty) lub wyłączony (zawór zamknięty).
• Siłowniki 3-punktowe: Mogą przyjmować trzy pozycje: w pełni otwarty, w pełni zamknięty lub pośredni, co umożliwia precyzyjne sterowanie przepływem. Są najczęściej wybierane do instalacji grzejnikowych.
• Siłowniki proporcjonalne: Pracują w sposób ciągły, umożliwiając płynne regulowanie przepływu. Są stosowane w bardziej zaawansowanych systemach.

Przykładowe, ideowe schematy zastosowania siłowników w instalacjach z obiegiem grzejnikowym

3. Wybierz odpowiednie zasilanie elektryczne

Siłowniki zasilane są prądem elektrycznym. Najczęściej stosowane napięcia to 24V AC (w nowoczesnych instalacjach) i 230V AC (standardowe w większości domów). Wybór odpowiedniego napięcia zależy od specyfikacji Twojej instalacji.

4. Dopasuj czas obrotu siłownika

Czas obrotu określa, jak szybko siłownik zmienia pozycję zaworu. Optymalny czas obrotu dla instalacji grzejnikowych wynosi od 60 do 120 sekund. Zbyt krótki czas może prowadzić do nadmiernego zużycia siłownika, a zbyt długi - do wolnej reakcji systemu na zmiany temperatury.

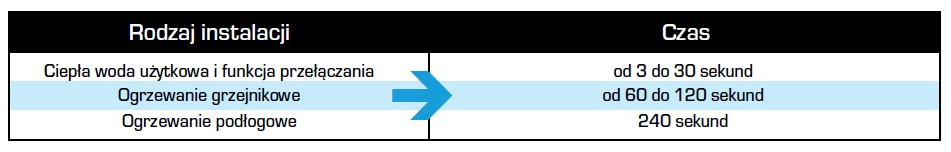

Zastosowanie siłownika obrotowego w instalacji grzewczej - wymagany czas obrotu

5. Czy potrzebujesz wyłącznika pomocniczego?

Wyłącznik pomocniczy umożliwia uzyskanie informacji o położeniu zaworu i sterowanie dodatkowymi urządzeniami, np. pompą obiegową. Jest przydatny, gdy chcesz monitorować pracę systemu lub integrować siłownik z bardziej zaawansowanym systemem sterowania.

6. Czy warto zintegrować siłownik ze sterownikiem?

Sterownik pozwala na automatyczną regulację temperatury w pomieszczeniach, co zapewnia większy komfort i pozwala oszczędzać energię. Dostępne są różne rodzaje sterowników, np. pokojowe, pogodowe.

Wybierając siłownik, zwróć uwagę na średnicę zaworu, funkcję siłownika, zasilanie, czas obrotu oraz dodatkowe funkcje. Dzięki temu zapewnisz sobie wydajny i komfortowy system ogrzewania. Jeśli masz wątpliwości, skonsultuj się z fachowcem.

źródło i zdjęcia: ESBE Hydronic Systems
