Automatyka jako serce nowoczesnych systemów

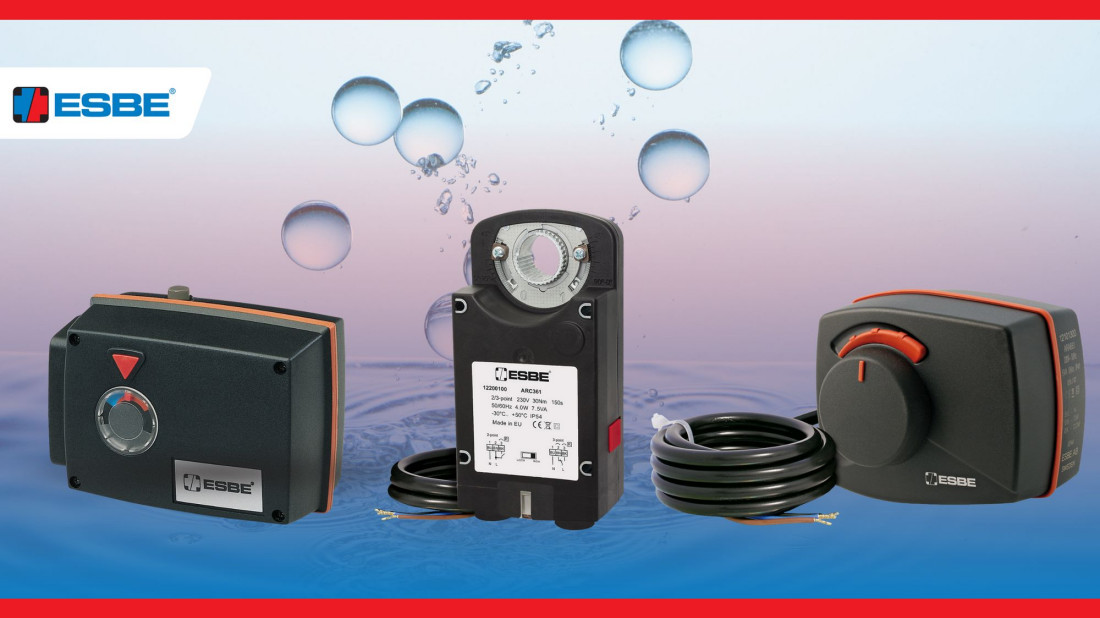

ESBE od lat dostarcza rozwiązania spełniające te potrzeby. W ofercie znajdziemy szeroką gamę siłowników kontrolujących pracą zaworów – od kompaktowych modeli serii ARA600, przez uniwersalne siłowniki serii 90, aż po mocne siłowniki ARC300 przeznaczone do większych zaworów.
Wszystkie współpracują z zaworami obrotowymi ESBE, takimi jak seria 3F i 4F, tworząc spójne i niezawodne systemy a ich odpowiednie dopasowanie ułatwia program doboru produktów ESBE, który można pobrać na stronie szwedzkiego producenta.
Moment obrotowy – pierwszy krok przy doborze
Jednym z najważniejszych kryteriów wyboru siłownika jest moment obrotowy. Dobór zbyt słabego siłownika grozi nieprawidłową pracą instalacji, natomiast przewymiarowanie oznacza niepotrzebne koszty i nadmierne zużycie energii.
W przypadku mniejszych zaworów DN15–50 zwykle wystarcza 3-6 Nm, który oferują siłowniki ARA600. Do większych zaworów DN15–150 rekomendowane są siłowniki serii 90 z momentem obrotowym 15 Nm. Najbardziej wymagające instalacje z zaworami do DN150 czy przepustnicami wymagają serii ARC300 zapewniającej siłę obrotową 30 Nm, co pozwala na pracę z zaworami ESBE 3F i 4F.
Typ sterowania – od 2 i 3 punktowych do proporcjonalnych
Drugim kluczowym elementem doboru siłownika jest sygnał sterujący. W asortymencie ESBE można znaleźć siłowniki 2-punktowe serii 90 oraz serii ARA600. Stosuje się je wtedy, gdy zawór musi być w pełni otwarty lub zamknięty (ON/OFF). Siłowniki 3-punktowe serii 90 umożliwiają sterowanie położeniem zaworu za pomocą sygnałów „prawo" i „lewo", dzięki czemu można osiągnąć trzy stany: pełne otwarcie, pełne zamknięcie lub wybraną pozycję pośrednią. Najbardziej zaawansowanym rozwiązaniem są siłowniki ARC300, które oferują wszystkie typy sygnałów sterowania: 2-punktowe, 3-punktowe oraz proporcjonalne.
Czas obrotu siłownika
Czas obrotu siłownika, czyli czas potrzebny do przestawienia zaworu o 90°, wpływa na dynamikę pracy całego systemu. Siłowniki ARC300 mają standardowo czas 150s, co stanowi kompromis pomiędzy szybkością reakcji a stabilnością dużych przepływów.
Siłowniki serii ARA600 i 90 charakteryzują się zróżnicowanymi czasami obrotu 90°, które są dostosowane do specyficznych wymagań aplikacyjnych.
Siłownik ARA600 w wersji 3-punktowej oferuje czas obrotu od 30 do 230 sekund zarówno dla zasilania 24 V AC, jak i 230 V AC. Wersja 2-punktowa 230 V AC zapewnia szybszy obrót w zakresie 15-60 sekund, natomiast wariant proporcjonalny 24 V AC/DC ma większy zakres czasu obrotu 15-120 sekund.
Siłowniki serii 90 prezentują następujące parametry czasowe. Wersja 3-punktowa o napięciu 24 V AC osiąga czas obrotu 60-240 sekund, podczas gdy analogiczny model z zasilaniem 230 V AC oferuje zakres 15-240 sekund. Szybkie działanie zapewnia wersja 2-punktowa 230 V AC z czasem obrotu 15-60 sekund. Najbardziej precyzyjną kontrolę umożliwia wersja proporcjonalna z najszerszym zakresem czasowym 60-390 sekund.
Kompatybilność z zaworami ESBE

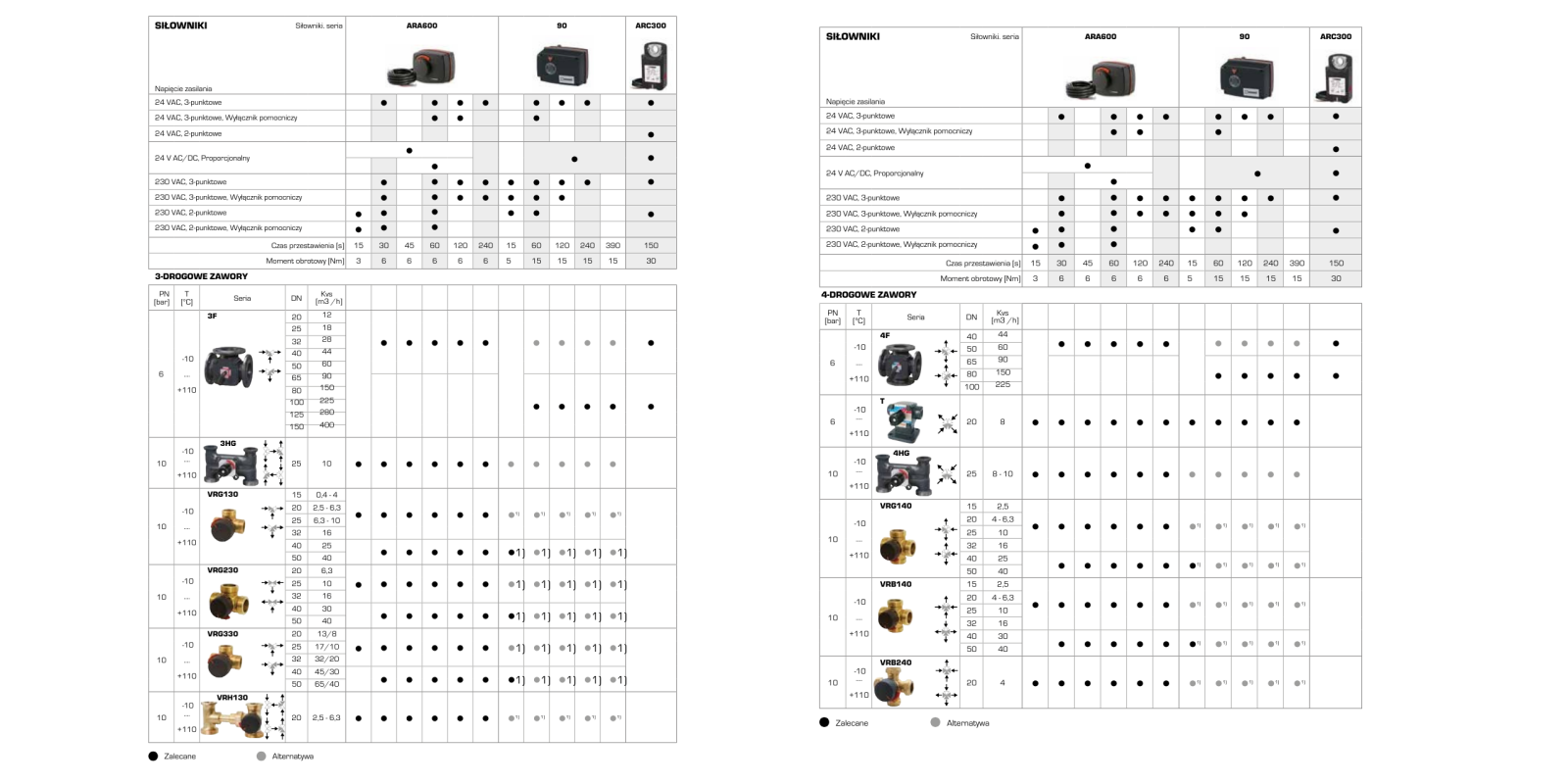

Największym atutem rozwiązań ESBE jest kompatybilność siłowników z zaworami. ARA600 współpracują z zaworami z serii VRG, VRB czy VRH. Seria 90 obsługuje zawory dużych rozmiarów DN 15-150takie jak flanszowe 3 i 4 F, VRG, VRH czyVRB.Seria ARC300 posiada bardzo wysoki moment obrotowy i jest dedykowany do kołnierzowych zaworów mieszających ESBE 3F/4F o wielkości od DN100 do DN150.
Zawory obrotowe serii 3F to żeliwne, kołnierzowe zawory 3-drogowe o zakresieDN20–150 i ciśnieniu nominalnym PN6, przeznaczone do mieszania i rozdzielania w instalacjach grzewczych i chłodzących. Seria 4F obejmuje żeliwne zawory 4-drogowe DN40–100, PN6, o podobnym zastosowaniu.
Poradnik
Efektywność energetyczna systemui koszty eksploatacyjne
Właściwy dobór siłownika to fundament sprawnie działającej instalacji, który bezpośrednio przekłada się na efektywność energetyczną całego systemu oraz koszty eksploatacyjne. Niedopasowany siłownik może prowadzić do niestabilności temperatury, zwiększonego zużycia energii, przedwczesnego zużycia elementów systemu, a w skrajnych przypadkach do awarii instalacji. Natomiast przemyślany wybór zapewnia precyzyjną regulację parametrów, wydłuża żywotność urządzeń i minimalizuje potrzebę serwisowania.
W erze rosnących wymagań dotyczących oszczędności energii i komfortu użytkowania budynków, inwestycja w odpowiednio dobrane elementy wykonawcze przestaje być opcją, a staje się koniecznością biznesową. Dlatego też decyzje podejmowane na etapie projektowania systemu mają długofalowy wpływ na całkowity koszt instalacji i jej użytkowania oraz satysfakcję użytkowników.
źródło i zdjęcia: ESBE Hydronic Systems
opracowanie: Aleksander Rembisz
