Co warto wiedzieć o izolacji zaworów w instalacjach grzewczych?

Izolacja zabezpiecza instalację grzewczą przed stratami ciepła i działaniem negatywnych czynników zewnętrznych (np. wilgoci czy niskich temperatur). Jej prawidłowy montaż ma wpływ na straty energii cieplnej, jak i całego systemu, dlatego na rynku istnieją osłony dedykowane dla konkretnych modeli armatury.

Co warto wiedzieć o izolacji zaworów w instalacjach grzewczych?
ESBE Hydronic Systems Zawory mieszające, zawory termostatyczne i siłowniki
Dane kontaktowe:
61 851 07 28
Garbary 56 61-758 Poznań

PokażUkryj szczegółowe informacje o firmie

Szerokie zastosowanie izolacji VRI w instalacjach co i cwu

Izolacja serii VRI doskonale sprawdza się w instalacjach grzewczych z ogrzewaniem podłogowym czy instalacjach ciepłej wody użytkowej.

Osłona dla zaworów VRB, po odpowiednich dostosowaniach, dobrze radzi sobie także w systemach wyposażonych w kolektory słoneczne czy pełniących funkcje wentylacyjne.

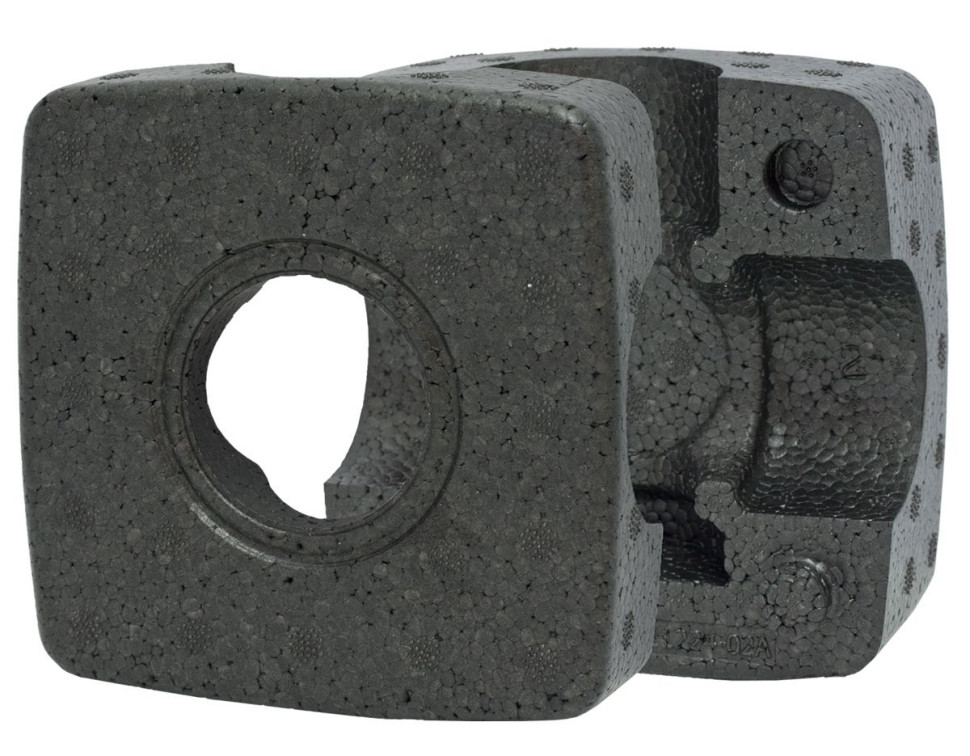

Izolacja ESBE serii VRI100
Izolacja ESBE serii VRI100

Izolacji wykonanej z PP nie należy stosować w instalacjach chłodniczych, w których jest bardziej podatna na działanie czynników zewnętrznych.

Ważną cechą obudowy jest jej wytrzymałość (porównywalna np. do włókna szklanego). Prawidłowy wybór izolacji ma wpływ na długotrwałe i niezawodne działanie całego systemu grzewczego lub systemu wentylacji.

Przykładem odpowiednio szczelnej i dobrze dobranej do wymiarów zaworu izolacji, jest ESBE serii VRI100, rekomendowana dla wybranych 3-drogowych zaworów mieszających VRG i VRB. Szacuje się, że dobre dopasowanie zaworu z izolacją potrafi zmniejszyć straty ciepła o prawie 60% (w porównaniu do rozwiązań bez osłony).

Dobrze wykonana i dopasowana izolacja VRI

Im lepiej wykonana i dopasowana izolacja, tym lepsza efektywność energetyczna danego zaworu czy urządzenia. Instalator może zdecydować się na samodzielne zaizolowanie komponentów instalacji (za pomocą materiałów o jak najniższej wartości współczynnika przenikania ciepła U, np. wełny mineralnej, szklanej, kamiennej) lub wybrać gotowe rozwiązania.

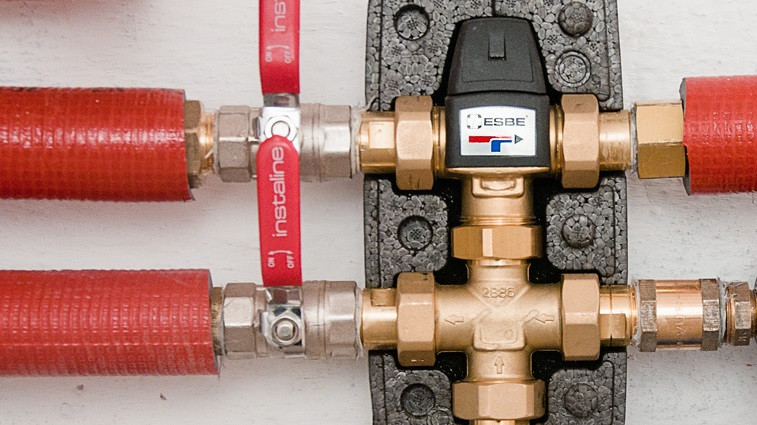

Przykład zaizolowanej instalacji grzewczej. fot. ESBE
Przykład zaizolowanej instalacji grzewczej z zaworem 3-drogowym. fot. ESBE

Dedykowana osłona jest wykonana z materiału izolacyjnego o wymaganej grubości i potrzebnym kształcie.

Proste połączenie dedykowanej izolacji z zaworem

Montaż dedykowanej izolacji na zaworze z siłownikiem jest łatwy i zajmuje zaledwie kilka sekund.  Wystarczy zdjąć pokrętło zaworu, użyć zestawu przyłączeniowego, umieścić 2 części osłony wokół zaworu i zamontować siłownik.

Zawory ESBE serii VRG, jak i VRB są dobrze spasowane z siłownikami obrotowymi, dlatego montaż odbywa się bez użycia narzędzi, a jedynie za pomocą jednego „kliknięcia”. Warto również wiedzieć, że 2 części osłony można połączyć bez pomocy narzędzi czy taśmy. Osłona ma bowiem specjalny mechanizm blokujący.

Materiał izolacyjny łatwo poddaje się obróbce. Jeśli instalator chce wykorzystać osłonę do zaworów 4-drogowych i siłowników, powinien dostosować ją do liczby króćców, wycinając dodatkowy otwór.

Izolacja wysokiej jakości

Izolacja wykonana jest ze spienionego polipropylenu (EPP 35 g/l) i zgodna z dyrektywą EnEV 2009. Siłownik zamontowany na zaworze z izolacją znajduje się „na zewnątrz” osłony, dlatego nie nagrzewa się ona podczas pracy urządzenia.

W przypadku izolacji w nowej instalacji lub wymiany istniejących osłon na nowe, warto przeprowadzić badanie termowizyjne. Pokaże ono, które elementy armatury wymagają nowego lub dodatkowego zaizolowania, by instalacja była bardziej energooszczędna i przyjazna dla użytkownika (otulina dodatkowo zwiększa ochronę użytkownika przed oparzeniem).



źródło i zdjęcia: ESBE Hydronic Systems
