Jednym z kluczowych aspektów poprawnej pracy źródła ciepła i całej instalacji grzewczej jest automatyka sterująca. Niezależnie czy mówimy o kotle gazowym, olejowym, elektrycznym, czy w końcu o pompie ciepła, poprawne sterowanie jest niezwykle ważne nie tylko dla poprawności działania urządzenia grzewczego, ale także komfortu użytkowania oraz (i przede wszystkim) ekonomiki funkcjonowania całej instalacji.
Data publikacji: 2024-09-09
Data aktualizacji: 2024-09-10
Poniżej przedstawiamy szczególne cechy sterowników serii F pomp ciepła NIBE i omawiamy dodatkowe elementy, które mogą wpływać na jeszcze lepsze wykorzystanie funkcji sterowania systemem z pompą ciepła.

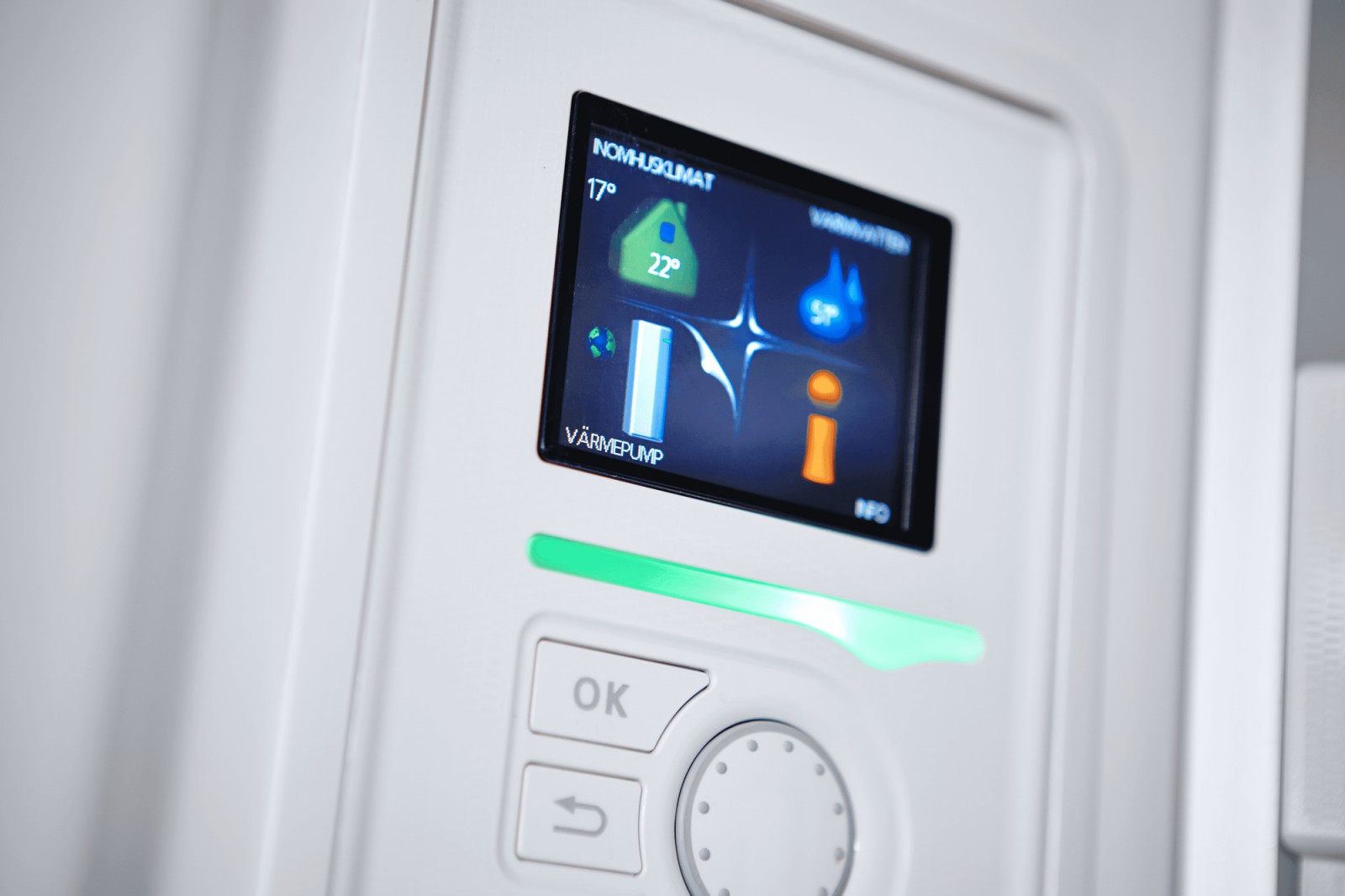

Rys. 1. Zaawansowany sterownik serii F pomp ciepła NIBE.
Sterowniki serii F w pompach ciepła NIBE znane są już od wielu lat instalatorom i użytkownikom pomp ciepła w całej Europie. Wybierane są przede wszystkim ze względu na bardzo duże możliwości sterownia i rozbudowy (dzięki kartom rozszerzeń AXC i dodatkowym akcesoriom), począwszy od obsługi jednego do kilku obiegów grzewczych, poprzez sterowanie basenem oraz źródłami szczytowymi, a kończąc na prostocie użytkowania. Sterowniki te możemy spotkać w gruntowych pompach ciepła m.in. NIBE F1x45, sterownikach czy jednostkach wewnętrznych do powietrznych pomp ciepła – SMO 40, SHB, SHK czy BA-SVM.
Na szczególną uwagę zasługują bardzo istotne z punktu widzenia potrzeb rynku i inwestora niżej wskazane funkcje:
współpraca z instalacją fotowoltaiczną poprzez wykorzystanie akcesorium - modułu komunikacji EME 20 (i protokołu komunikacji SUNSPEC w falowniku PV), który umożliwia komunikację i sterowanie pomiędzy falownikiem PV a pompą ciepła NIBE,
możliwość tworzenia układów kaskadowych składających się z kilku pomp ciepła (np. z wykorzystaniem sterownika SMO 40),
wejścia i wyjścia swobodnie programowalne AUX itp.
Wyjaśniając powyższe funkcje – współpraca z instalacją fotowoltaiczną z wykorzystaniem modułu EME20 i falownikiem PV, posiadającym protokół komunikacji SUNSPEC, polega na tym, że sterownik serii F (SMO 40, BA-SVM, SHB, SHK, F1x45 itp.) umożliwia ustawienia wpływu na następujące funkcje, korzystając z darmowej energii słonecznej:
wpływ na temperaturę pomieszczeń,
wpływ na c.w.u.,
wpływ na temperaturę basenu.
Po spełnieniu warunków dla EME20 wskazanych w dokumentacji technicznej tego akcesorium, sterownik zwiększy temperaturę zasilania instalacji grzewczej lub temperaturę c.w.u. czy basenu, zapewniając inteligentne wykorzystanie energii słonecznej produkowanej przez system fotowoltaiczny.
W przypadku budynków o większym zapotrzebowaniu, gdzie zastosowanie jednej powietrznej pompy ciepła jest niewystarczające, z pomocą przychodzi sterownik SMO 40, który daje ogromne możliwości sterowania układami kaskadowymi.
Dzięki rozbudowanemu algorytmowi sterującemu i współpracy z kartami rozszerzeń AXC, sterownik umożliwi nie tylko sterowanie całym systemem grzewczym poprzez odpowiednie załączenie kolejnych jednostek pomp ciepła oraz źródła szczytowego, sterowanie przygotowaniem c.w.u., grzaniem basenu czy sterowaniem dodatkowymi obiegami grzewczymi ale także w optymalny sposób zadba o minimalne koszty eksploatacji takiego systemu.
Na uwagę zasługują również wejścia i wyjścia swobodnie programowalne, tzw. AUX, które pozwalają na aktywację dodatkowych funkcji poprzez zapewnienie zewnętrznego styku bezpotencjałowego. Mamy tutaj szereg bardzo ciekawych opcji do wyboru, z których podstawowe to:
regulacja zewnętrzna, która z chwilą zwarcia styku spowoduje wybraną przez nas korektę krzywej grzewczej,
zmiana trybu grzania c.w.u.,
blokowanie grzania, blokowanie źródła szczytowego i wiele innych.

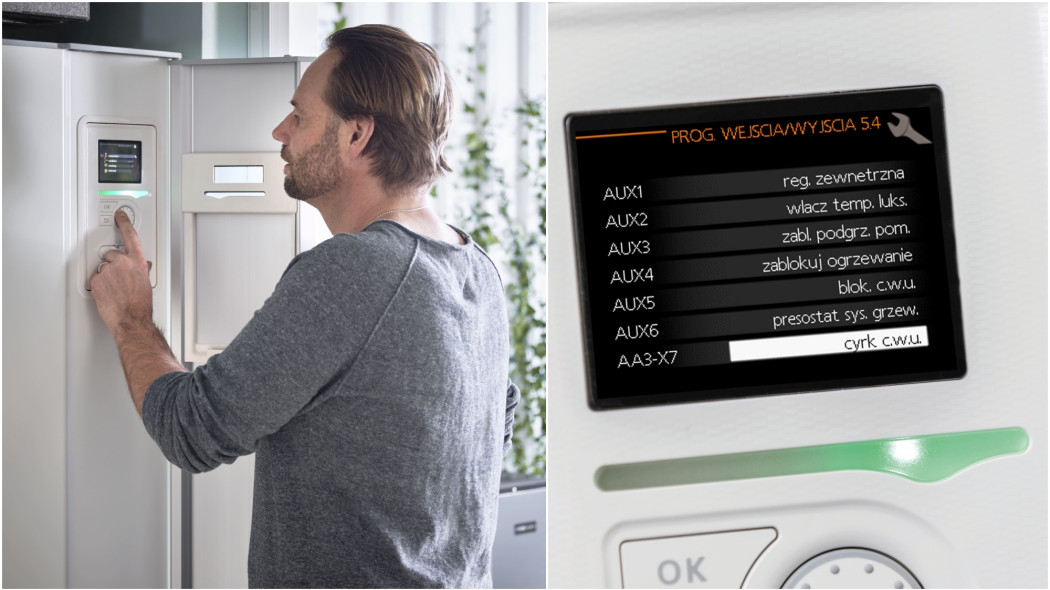

Rys. 3 Swobodnie programowalne wejścia/wyjścia AUX w sterowniku NIBE.
Opisane wyżej opcje są tylko ułamkiem pełnych możliwości dostępnych w sterownikach NIBE serii F. Niewątpliwie najważniejsze jest jednak to, że pomimo tak wielu funkcji i zmiennych w algorytmie, sterownik cały czas pozostaje bardzo czytelny i niezwykle prosty w obsłudze, co zostało potwierdzone przez tysiące zadowolonych użytkowników.
Na zakończenie warto dodać, że szwedzki koncern NIBE AB, z ponad 43-letnim doświadczeniem w projektowaniu i produkcji pomp ciepła, to gwarancja wysokiej jakości, efektywności i prawidłowego funkcjonowania urządzeń marki NIBE.
Karol Łapiński, Kierownik Działu Wsparcia Technicznego w NIBE-BIAWAR www.nibe.pl
