Jak działa różnicówka?
Wyłącznik różnicowoprądowy, określany również jako RCD lub różnicówka, to jeden z najważniejszych elementów zabezpieczających instalację elektryczną. Chroni użytkowników przed porażeniem prądem i ogranicza ryzyko pożaru wywołanego przepływem prądu poza przewidzianą drogą.
Zdarza się jednak, że różnicówka wybija bez wyraźnej przyczyny. Nie musi to oznaczać awarii samego wyłącznika. W większości przypadków urządzenie prawidłowo reaguje na zjawisko, które pozostaje niezauważone przez użytkownika.
Dlaczego wyłącznik różnicowoprądowy odcina zasilanie?
Zasada działania RCD jest stosunkowo prosta. Wyłącznik porównuje wartość prądu wpływającego do chronionego obwodu z wartością prądu, który z niego wypływa. Gdy pojawia się różnica, oznacza to, że część prądu przepływa inną drogą, na przykład przez przewód ochronny, obudowę urządzenia, wilgotny materiał lub ciało człowieka.
Po wykryciu takiej sytuacji różnicówka natychmiast odcina zasilanie. Próg zadziałania zależy od znamionowego prądu różnicowego urządzenia. W instalacjach domowych najczęściej stosuje się wyłączniki o czułości 30 mA, zapewniające dodatkową ochronę przed porażeniem.
Jeżeli różnicówka wybija, gdy urządzenia są wyłączone, żaden sprzęt nie jest pozornie podłączony albo problem pojawia się dopiero po uruchomieniu konkretnego odbiornika, nie oznacza to, że RCD działa bez przyczyny. Wyłącznik reaguje na rzeczywisty prąd upływu, błąd instalacji lub krótkotrwałe zakłócenie.
Wilgoć w przewodach i urządzeniach
Jedną z najczęstszych przyczyn zadziałania RCD jest zawilgocenie przewodów, gniazd, puszek instalacyjnych albo urządzeń elektrycznych. Problem często pojawia się jesienią i zimą w nieogrzewanych pomieszczeniach, takich jak piwnice, garaże, kotłownie czy pomieszczenia gospodarcze.
W wyniku kondensacji pary wodnej na elementach instalacji może osadzać się wilgoć. Nawet jej niewielka ilość bywa wystarczająca, aby wywołać chwilowy upływ prądu i doprowadzić do zadziałania różnicówki.
Jeżeli problem występuje podczas deszczu, po gwałtownej zmianie temperatury albo po dłuższym okresie nieogrzewania pomieszczenia, warto sprawdzić warunki środowiskowe. Pierwszym działaniem powinno być osuszenie i ogrzanie wnętrza, ocena skuteczności wentylacji oraz kontrola elementów instalacji narażonych na kontakt z wilgocią.
Samo osuszenie pomieszczenia nie zastępuje jednak diagnostyki. Jeżeli różnicówka wybija ponownie, konieczna może być kontrola przewodów, osprzętu i podłączonych urządzeń.
Uszkodzona izolacja i niesprawne urządzenia
Przyczyną wyzwalania wyłącznika różnicowoprądowego może być również uszkodzone okablowanie. Zużyta izolacja, mikroskopijne przecięcie, zgniecenie przewodu albo zawilgocenie kabla mogą doprowadzić do przepływu prądu poza przewodami roboczymi.
Uszkodzenie nie zawsze jest widoczne. Przewód może wyglądać prawidłowo z zewnątrz, a mimo to mieć naruszoną izolację wewnątrz ściany, puszki instalacyjnej lub obudowy urządzenia. Z tego względu samo oglądanie instalacji nie wystarcza do wykluczenia awarii.
Problem może leżeć także po stronie odbiornika elektrycznego. Częstymi źródłami prądu upływu są starsze pralki, zmywarki, bojlery, podgrzewacze wody, pompy oraz urządzenia wyposażone w grzałki. Uszkodzona grzałka może powodować wyzwalanie RCD dopiero po nagrzaniu, dlatego urządzenie nie zawsze odcina zasilanie natychmiast po włączeniu.
Jeżeli różnicówka regularnie wybija po uruchomieniu konkretnego sprzętu, urządzenie należy odłączyć i przekazać do sprawdzenia. Wielokrotne ponowne załączanie zabezpieczenia bez usunięcia przyczyny może być niebezpieczne.
Błędy w połączeniach przewodów N i PE
Typową przyczyną niepożądanego działania różnicówki jest błędne połączenie przewodu neutralnego N z przewodem ochronnym PE za wyłącznikiem RCD. W takiej sytuacji część prądu może wracać przez instalację ochronną, a nie przez tor neutralny kontrolowany przez różnicówkę.
Poradnik
Wyłącznik wykrywa wówczas różnicę pomiędzy prądem wpływającym i wypływającym z obwodu, dlatego odłącza zasilanie. Podobny problem może wystąpić po remoncie, wymianie gniazd, modernizacji rozdzielnicy albo nieprawidłowym podłączeniu nowego urządzenia.
Niepożądane zadziałania powoduje również łączenie przewodów neutralnych należących do różnych obwodów. Jeżeli obwody są chronione przez osobne RCD, ich przewody neutralne nie mogą być dowolnie mieszane.
Zlokalizowanie takiego błędu zazwyczaj wymaga sprawdzenia połączeń w rozdzielnicy, puszkach i odbiornikach. Prace te powinny być wykonywane przez osobę posiadającą odpowiednią wiedzę i wyposażenie pomiarowe.
Suma prądów upływu w nowoczesnej instalacji
Każde urządzenie elektroniczne może generować niewielki prąd upływu. Dotyczy to między innymi komputerów, zasilaczy impulsowych, zasilaczy awaryjnych UPS, telewizorów, sprzętu sieciowego oraz urządzeń wyposażonych w filtry przeciwzakłóceniowe.
Pojedynczy odbiornik zwykle nie powoduje zadziałania zabezpieczenia. Gdy jednak wiele takich urządzeń pracuje jednocześnie na jednym obwodzie, wartości prądów upływu mogą się sumować. Ich łączny poziom może zbliżyć się do progu zadziałania RCD.
W takim przypadku różnicówka może wybijać przy dużym obciążeniu instalacji, po podłączeniu kolejnego zasilacza albo w chwili uruchamiania kilku urządzeń. Rozwiązaniem może być podział instalacji na większą liczbę obwodów i zastosowanie niezależnych wyłączników różnicowoprądowych.
Taka modernizacja zwiększa również funkcjonalność instalacji. Awaria jednego obwodu nie pozbawia wówczas zasilania całego mieszkania, domu lub obiektu.
Burze, przepięcia i chwilowe zakłócenia
Do zadziałania RCD może dojść także podczas burzy. Przepięcia atmosferyczne powodują krótkotrwałe prądy udarowe oraz przejściowe przepływy do przewodu ochronnego. Mogą one pojawiać się między innymi za pośrednictwem ograniczników przepięć i filtrów znajdujących się w urządzeniach elektronicznych.
Różnicówka może zinterpretować takie zjawisko jako prąd różnicowy i odłączyć zasilanie. Jednorazowe wyzwolenie podczas intensywnej burzy nie musi świadczyć o uszkodzeniu RCD.
Jeżeli sytuacja powtarza się regularnie, instalator powinien skontrolować instalację oraz współpracę zastosowanych zabezpieczeń. W uzasadnionych przypadkach potrzebne może być rozdzielenie obwodów, zwiększenie liczby RCD albo weryfikacja ochrony przeciwprzepięciowej.
Zużyty lub źle dobrany wyłącznik RCD
Przyczyną problemu może być sam wyłącznik różnicowoprądowy, szczególnie gdy jest stary, rozkalibrowany, uszkodzony lub nadmiernie wrażliwy na zakłócenia. Wymianę aparatu warto jednak rozważać dopiero po wykluczeniu bardziej prawdopodobnych usterek instalacji i odbiorników.
Podstawową kontrolę działania przeprowadza się za pomocą przycisku testu „T”. Po jego naciśnięciu sprawny RCD powinien odłączyć zasilanie. Test ten potwierdza działanie mechanizmu, ale nie zastępuje pomiaru czasu i prądu wyzwalającego.
Znaczenie ma również prawidłowy dobór rodzaju różnicówki. W nowoczesnych instalacjach pracują urządzenia wyposażone w elektronikę mocy i zasilacze impulsowe, takie jak płyty indukcyjne, falowniki fotowoltaiczne, pompy ciepła, komputery czy ładowarki samochodów elektrycznych.
Urządzenia te mogą generować prądy upływu o przebiegu innym niż czysto sinusoidalny. Zastosowanie niewłaściwego rodzaju RCD, na przykład typu AC zamiast typu A, może prowadzić do niepożądanych wyłączeń albo ograniczyć skuteczność ochrony.
Przy doborze różnicówki trzeba zatem uwzględnić nie tylko jej czułość i prąd znamionowy, lecz także charakter odbiorników pracujących w chronionym obwodzie.
Jak znaleźć źródło problemu?
Diagnostykę warto rozpocząć od ustalenia okoliczności, w których różnicówka wybija. Należy zwrócić uwagę, czy problem pojawia się po uruchomieniu konkretnego urządzenia, podczas deszczu, przy dużym obciążeniu instalacji, po kilku minutach pracy odbiornika czy w pozornie losowych momentach.
Następnie można odłączyć od gniazd wszystkie dostępne urządzenia i ponownie załączyć RCD. Sprzęty należy podłączać kolejno, obserwując, czy uruchomienie któregoś z nich spowoduje wyłączenie zasilania. Szczególnej uwagi wymagają pompy, grzałki, filtry przeciwzakłóceniowe oraz starsze urządzenia.
Odbiorniki podłączone na stałe, takie jak piekarniki, płyty indukcyjne, rekuperatory, pompy ciepła, klimatyzatory, podgrzewacze wody czy pompy obiegowe, nie mogą zostać odłączone przez wyjęcie wtyczki. Ich obwody wyłącza się za pomocą zabezpieczeń nadprądowych w rozdzielnicy.
Kolejnym etapem jest wyłączenie wszystkich obwodów, ponowne załączenie RCD i uruchamianie poszczególnych zabezpieczeń nadprądowych. Obwód, po którego włączeniu różnicówka ponownie zadziała, wskazuje obszar wymagający pogłębionej diagnostyki.
Nie należy samodzielnie zdejmować osłon rozdzielnicy, dotykać przewodów ani wykonywać prac przy instalacji pod napięciem.
Kiedy potrzebne są pomiary elektryczne?
Jeżeli odłączenie urządzeń i sprawdzenie poszczególnych obwodów nie pozwala znaleźć przyczyny, konieczne są specjalistyczne pomiary. Elektryk może zmierzyć rzeczywisty prąd upływu, sprawdzić ciągłość przewodów ochronnych, ocenić czas i prąd zadziałania RCD oraz zweryfikować prawidłowość połączeń.
Ważnym elementem diagnostyki może być również pomiar rezystancji izolacji. Pozwala on wykryć uszkodzenia przewodów i odbiorników, których nie da się rozpoznać podczas zwykłych oględzin.
Dopiero gdy instalacja, przewody i podłączone urządzenia nie wykazują nieprawidłowości, należy szukać problemu w aparaturze zabezpieczającej. Wyłącznik różnicowoprądowy może ulec awarii, jednak co do zasady jest urządzeniem trwałym i niezawodnym.
Błędy montażowe i eksploatacyjne
Znaczna część problemów z RCD wynika z błędów popełnionych podczas montażu albo późniejszej rozbudowy instalacji. Do najczęstszych należy połączenie przewodów neutralnych różnych obwodów, połączenie przewodu neutralnego z ochronnym za RCD oraz mieszanie przewodów neutralnych pomiędzy obwodami chronionymi przez różne wyłączniki różnicowoprądowe.
Problemy może powodować również podłączenie zbyt wielu obwodów i urządzeń do jednego RCD. W takiej konfiguracji sumujące się prądy upływu zwiększają ryzyko częstych wyłączeń, a pojedyncza usterka pozbawia zasilania dużą część obiektu.
Znaczenie ma także sposób eksploatacji. Brak regularnych przeglądów, niewykonywanie okresowych testów oraz wieloletnie użytkowanie aparatu w nieodpowiednich warunkach środowiskowych mogą doprowadzić do pogorszenia jego sprawności.
RCD powinien być użytkowany, testowany i konserwowany zgodnie z instrukcją producenta.
Jak ograniczyć niepożądane wyzwalanie RCD?
Podstawą prawidłowego działania różnicówki jest właściwie zaprojektowana i wykonana instalacja. Wyłącznik musi mieć parametry dopasowane do rodzaju obwodu, warunków pracy oraz podłączonych odbiorników.
W rozbudowanych instalacjach korzystniejszy jest podział na kilka obwodów chronionych przez niezależne RCD niż stosowanie jednego wyłącznika dla całego obiektu. Pozwala to ograniczyć sumowanie prądów upływu, ułatwia diagnostykę i zmniejsza skutki pojedynczej awarii.
Należy również przestrzegać zaleceń producenta dotyczących montażu i obsługi, stosować aparaty spełniające odpowiednie normy, w tym IEC/EN 61008-1, oraz regularnie przeprowadzać przeglądy instalacji i testy zabezpieczeń.
Istotna jest także jakość komponentów. Aparatura powinna pochodzić od sprawdzonego producenta, mieć wymagane dokumenty, deklaracje zgodności i parametry dostosowane do zastosowania.

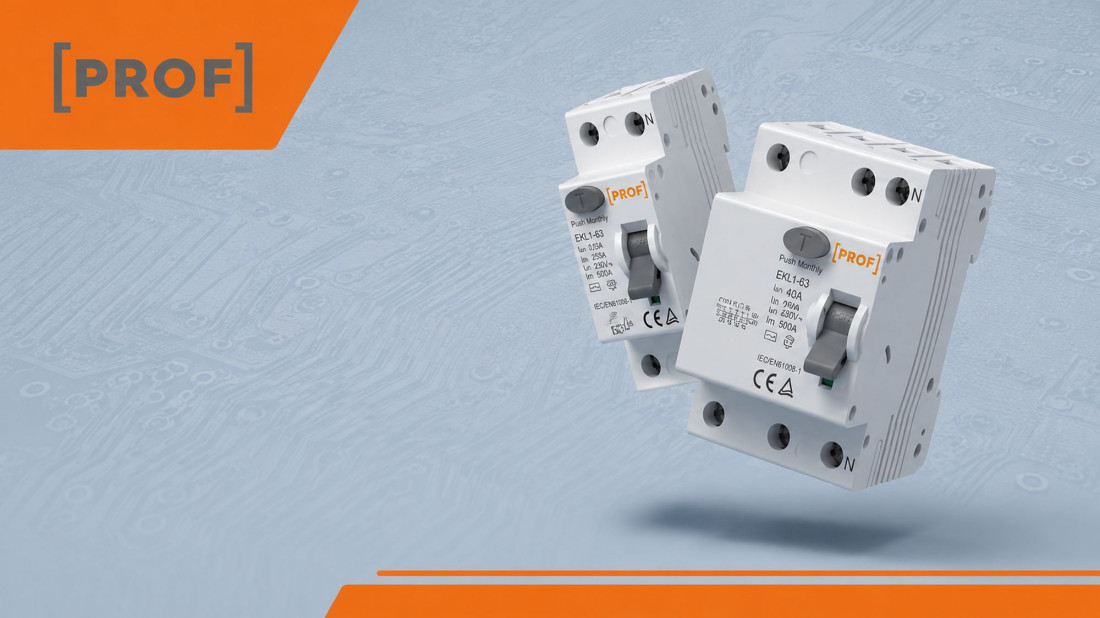

Wyłączniki różnicowoprądowe PROF do nowoczesnych instalacji
Z myślą o profesjonalistach poszukujących niezawodnej aparatury modułowej hurtownia Onninen rozwija markę własną PROF. Wyłączniki różnicowoprądowe PROF są przeznaczone do współczesnych instalacji mieszkaniowych, komercyjnych i przemysłowych.
Aparaty charakteryzują się zgodnością z normami IEC/EN 61008-1 oraz IEC/EN 61008-2-1, powtarzalną jakością wykonania, rozwiązaniami ułatwiającymi montaż, kompatybilnością z popularnymi systemami oraz korzystnym stosunkiem jakości do ceny.
Rodzaj urządzenia należy dopasować do konkretnej instalacji. W obwodach z różnymi urządzeniami elektronicznymi można rozważyć między innymi wyłącznik różnicowoprądowy PROF 40A 2P 30mA Typ A 6kA.
Zaopatrując się w aparaturę elektryczną w hurtowni Onninen, otrzymujesz również dostęp do eksperckiego wsparcia technicznego. Sprawdź pełną ofertę wyłączników różnicowoprądowych i dobierz rozwiązanie odpowiednie do parametrów chronionego obwodu.
źródło i zdjęcia: Onninen
