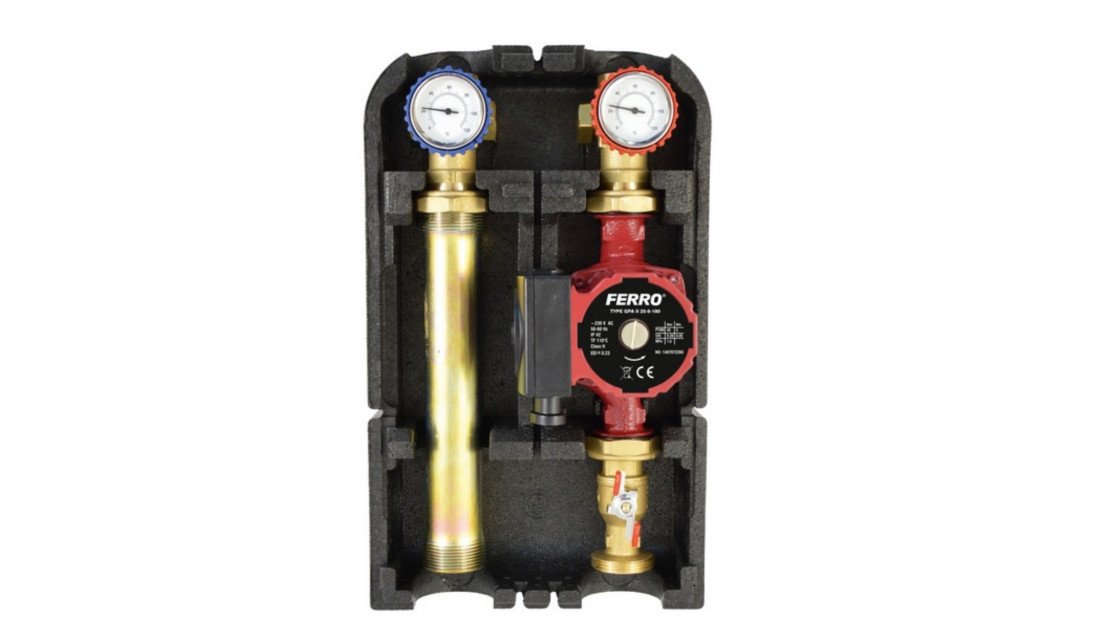

Czym jest sprzęgło hydrauliczne i do czego służy?
Sprzęgło hydrauliczne to urządzenie przeznaczone do łączenia obiegów kotłowych z obiegami grzewczymi w taki sposób, aby instalacja działała stabilnie mimo różnic w wymaganiach temperaturowych i przepływowych. Umożliwia połączenie kilku urządzeń grzewczych, nawet o odmiennych parametrach pracy, takich jak pompa ciepła, kocioł gazowy czy kominek z płaszczem wodnym, z wieloma obiegami odbioru, które mogą wymagać różnych temperatur zasilania. Dotyczy to na przykład jednoczesnego zasilania grzejników, ogrzewania podłogowego oraz przygotowania ciepłej wody użytkowej.
W praktyce sprzęgło pozwala na logiczny podział instalacji na dwie części: część odpowiedzialną za wytwarzanie ciepła i część odpowiedzialną za jego dystrybucję. Dzięki temu instalator może łatwiej dopasować pracę poszczególnych obiegów, a użytkownik zyskuje bardziej przewidywalne działanie ogrzewania.
Budowa sprzęgła hydraulicznego: klasyczna i zintegrowana
Klasyczne sprzęgło hydrauliczne ma postać izolowanego cieplnie zbiornika wodnego. W wersji pionowej układ przyłączy jest typowy: w górnej części znajdują się króćce gorące, czyli zasilanie ze źródła ciepła oraz wyjście na odbiorniki, natomiast w dolnej części umieszczone są króćce zimne, czyli powrót z odbiorników oraz powrót do źródła ciepła. Takie rozmieszczenie sprzyja stabilizacji temperatur i wspiera prawidłową pracę instalacji w różnych warunkach obciążenia.
Na rynku spotyka się również sprzęgła zintegrowane z rozdzielaczem, często o budowie prostopadłościennej. W takim rozwiązaniu zbiornik ma z jednej strony króćce przeznaczone dla źródła ciepła, a z drugiej dla obiegów odbioru. Sprzęgło i rozdzielacz rozdziela wewnątrz specjalna przegroda, która porządkuje przepływy. Z punktu widzenia montażu i organizacji kotłowni jest to wygodne, bo w jednym elemencie można połączyć funkcję rozdziału obiegów i separacji hydraulicznej.
Zasada działania sprzęgła
Aby układ ze sprzęgłem działał poprawnie, każdy z podłączonych obiegów musi mieć własną pompę obiegową, która zapewnia wymaganą cyrkulację czynnika grzewczego. Sprzęgło wykorzystuje zależność między przepływem po stronie źródła ciepła i po stronie odbiorników. W praktyce można wyróżnić cztery podstawowe sytuacje pracy.
Uruchamianie instalacji
Podczas startu przepływ przez odbiorniki bywa początkowo zamknięty. Temperatura w sprzęgle rośnie, a czynnik wracający do kotła osiąga odpowiednią temperaturę. Dopiero po tym etapie uruchamia się cyrkulacja w obiegach odbiorników. To ważne dla bezpieczeństwa pracy źródła ciepła, ponieważ ogranicza ryzyko niekorzystnych warunków temperaturowych na powrocie.
Zapotrzebowanie równe produkcji
Gdy odbiorniki potrzebują dokładnie tyle energii, ile generuje źródło, czynnik grzewczy przepływa przez sprzęgło w sposób bezpośredni, z króćców zasilających źródło do króćców zasilających obiegi odbioru. Powrót przebiega analogicznie. W tym stanie instalacja pracuje w równowadze, a temperatury i przepływy pozostają stabilne.
Zapotrzebowanie większe niż produkcja
Jeżeli odbiorniki potrzebują więcej energii niż w danym momencie dostarcza źródło, część energii jest pobierana ze sprzęgła. Powoduje to obniżenie temperatury czynnika wracającego do kotła. Automatyka źródła ciepła rozpoznaje tę zmianę i zwiększa moc, aby uzupełnić brakującą energię. Instalacja reaguje płynnie na większe obciążenie, bez destabilizacji przepływów między obiegami.
Zapotrzebowanie mniejsze niż produkcja
Gdy zapotrzebowanie jest mniejsze niż produkcja, przepływ po stronie odbiorników spada. Nadmiar gorącego czynnika wraca do kotła, co stanowi sygnał dla automatyki do obniżenia mocy lub wyłączenia jednego ze źródeł. Układ wraca do równowagi cieplnej, a instalacja nie wymaga skomplikowanych działań regulacyjnych.
Najważniejsze korzyści ze stosowania sprzęgła hydraulicznego
Zaletą sprzęgła nie jest jedna funkcja, lecz łączny efekt, który poprawia pracę instalacji w kilku obszarach jednocześnie. W rozbudowanych systemach grzewczych te korzyści są szczególnie wyraźne.
Niezakłócona praca pomp i stabilne przepływy
Najważniejszą zaletą sprzęgła jest hydrauliczna niezależność pomp. Pompy obiegowe źródeł ciepła oraz pompy obiegowe odbiorników nie wpływają negatywnie na swoją pracę. Oznacza to, że zmiana pracy jednego obiegu nie powoduje rozregulowania pozostałych. To przekłada się na stabilniejsze ogrzewanie i łatwiejszą regulację całego układu.
Ochrona kotła przed korozją niskotemperaturową
Sprzęgło pomaga podnieść temperaturę czynnika wracającego do kotła podczas uruchamiania instalacji. Dzięki temu skutecznie chroni kocioł przed korozją niskotemperaturową, która może pojawiać się przy zbyt chłodnym powrocie. W dłuższej perspektywie oznacza to korzystniejsze warunki pracy źródła ciepła i mniejsze ryzyko problemów eksploatacyjnych.
Odpowietrzanie instalacji w naturalnym miejscu
Konstrukcja sprzęgła sprzyja gromadzeniu się powietrza w górnej części zbiornika. To miejsce pozwala na łatwe usunięcie powietrza przez automatyczny odpowietrznik. Sprawniejsze odpowietrzanie ogranicza ryzyko zakłóceń przepływu i poprawia pracę całego systemu.
Odmulanie i zatrzymywanie zanieczyszczeń
Na dnie sprzęgła może gromadzić się osad, co wspiera odmulanie czynnika grzewczego i chroni pozostałe elementy instalacji przed zanieczyszczeniami. W praktyce ogranicza to ryzyko awarii pomp i elementów regulacyjnych oraz sprzyja dłuższej żywotności instalacji.
Poradnik
Prostota, oszczędność i niska awaryjność
Sprzęgło pozwala łączyć różne źródła i odbiorniki ciepła bez skomplikowanej regulacji. Jest również rozwiązaniem korzystnym kosztowo, ponieważ często okazuje się tańsze od zaworów wielodrogowych, a jednocześnie ma prostą konstrukcję, która sprzyja niezawodności. To rozsądny wybór tam, gdzie instalacja ma być rozbudowana, ale jednocześnie łatwa w utrzymaniu i stabilna w pracy.
Kiedy sprzęgło ma szczególne uzasadnienie?
Sprzęgło hydrauliczne ma największy sens w instalacjach, w których występują różne wymagania obiegów grzewczych oraz kilka źródeł ciepła. Jeśli w domu działają jednocześnie grzejniki, ogrzewanie podłogowe i przygotowanie ciepłej wody użytkowej, a dodatkowo planuje się połączenie więcej niż jednego źródła ciepła, sprzęgło pomaga uporządkować pracę całego systemu. Warunkiem poprawnego działania pozostaje zastosowanie osobnych pomp dla każdego obiegu, ponieważ to zapewnia właściwą separację hydrauliczną i stabilną cyrkulację.
