Jak działa zawór trójdrożny w systemie ogrzewania i gdzie występuje?

Zawór trójdrożny, choć często pomijany na etapie projektowania instalacji grzewczej przez inwestorów indywidualnych, odgrywa niezwykle istotną rolę w nowoczesnych systemach ogrzewania. Ten niewielki, lecz kluczowy element instalacji odpowiada za precyzyjne zarządzanie temperaturą wody obiegowej, bezpośrednio wpływając na efektywność, komfort cieplny oraz trwałość całego układu. Zrozumienie jego działania jest fundamentalne dla optymalnego wykorzystania potencjału współczesnych technologii grzewczych.

Jak działa zawór trójdrożny w systemie ogrzewania i gdzie występuje?
Heiztechnik Kotły na pellet i na biomasę, palniki na pellet, kotły na ekogroszek, pompy ciepła
Dane kontaktowe:
58 560 85 57
Drogowców 7 83-250 Skarszewy

PokażUkryj szczegółowe informacje o firmie

Czego dowiesz się z artykułu?

Czym jest zawór trójdrożny i jak funkcjonuje?

Zawór trójdrożny, inaczej zwany trzydrogowym zaworem mieszającym, to hydrauliczne urządzenie wyposażone w trzy porty (wejścia/wyjścia), przez które przepływa woda. Jego centralnym elementem jest obrotowy mieszacz, który łączy dwa strumienie wody: ciepłą, doprowadzaną z kotła, oraz chłodniejszą, powracającą z instalacji grzewczej. W wyniku tego procesu powstaje strumień wody o optymalnie dobranej temperaturze, kierowany następnie do dalszej części instalacji.

Regulacja elementu mieszającego może odbywać się manualnie - za pomocą pokrętła, lub automatycznie, gdy zawór współpracuje z siłownikiem elektrycznym sterowanym przez automatykę kotła bądź niezależny sterownik. Automatyczne sterowanie jest rozwiązaniem znacznie bardziej precyzyjnym i powszechnie stosowanym w nowoczesnych systemach grzewczych.

Automatyka nie tylko dynamicznie dostosowuje położenie mieszacza, ale również monitoruje temperaturę wody wypływającej z zaworu. Dzięki temu możliwe jest utrzymanie stałych, zadanych parametrów temperaturowych zarówno w instalacjach grzejnikowych, jak i w systemach ogrzewania podłogowego.

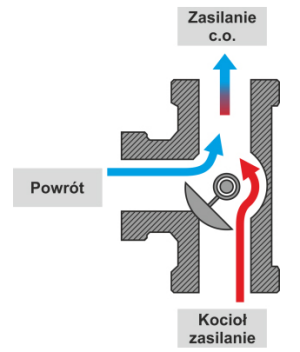

Zawór trójdrożny, rys. Heiztechnik
Zawór trójdrożny, rys. Heiztechnik

Zastosowanie zaworu trójdrożnego w instalacjach grzewczych

Zawór trójdrożny pełni szczególnie istotną funkcję w systemach centralnego ogrzewania z kotłami na paliwa stałe, takimi jak drewno, pellet, węgiel czy ekogroszek. Kotły tego typu powinny pracować w zakresie temperatury 65-75°C, co zapewnia optymalne spalanie paliwa i maksymalną efektywność cieplną.

Praca kotła przy zbyt niskiej temperaturze prowadzi do nieefektywnego spalania, obniżenia sprawności oraz kondensacji pary wodnej, która wywołuje korozję niskotemperaturową. Kondensat osadzający się wewnątrz wymiennika ciepła może w ciągu kilku sezonów grzewczych doprowadzić do poważnego uszkodzenia blach kotła.

W tym kontekście kluczową rolę odgrywa zawór trójdrożny. Jego zadaniem jest zapewnienie odpowiedniego przepływu i mieszania wody w taki sposób, aby:

  • do instalacji docierała woda o niższej temperaturze (na przykład 25-35°C w przypadku ogrzewania podłogowego),
  • do kotła powracała woda o odpowiednio podwyższonej temperaturze, co chroni go przed uszkodzeniem.

W praktyce zawór ten działa jednocześnie jako element zabezpieczający i regulator, gwarantując zarówno komfort cieplny w pomieszczeniach, jak i długowieczność źródła ciepła.

Lokalizacja zaworów trójdrożnych w systemach grzewczych

Zawory trójdrożne znajdują zastosowanie przede wszystkim w instalacjach centralnego ogrzewania, gdzie niezbędne jest sterowanie temperaturą zasilania, w szczególności w:

  • systemach z kotłami stałopalnymi (gdzie ochrona powrotu kotła jest priorytetowa),
  • instalacjach grzejnikowych i podłogowych (wymagających różnej temperatury zasilania),
  • układach mieszanych, łączących ogrzewanie podłogowe i tradycyjne grzejniki,
  • nowoczesnych systemach z buforami ciepła, pompami ciepła i zaawansowaną automatyką pogodową.

Zastosowanie zaworu trójdrożnego umożliwia również tak zwaną regulację strefową, pozwalającą na utrzymanie odmiennej temperatury w różnych częściach budynku, na przykład niższej w sypialniach i wyższej w łazience.

Zawór trójdrożny z siłownikiem i automatyką - pełna kontrola nad komfortem cieplnym

Współczesne zawory trójdrożne coraz częściej pracują w trybie automatycznym. Ich integracja z siłownikami i sterownikami otwiera przed użytkownikami nowe perspektywy, łącząc komfort z ekonomią eksploatacji.

Automatyka może funkcjonować w oparciu o tryb pogodowy, dostosowując temperaturę zasilania do aktualnych warunków zewnętrznych. W połączeniu z termostatem pokojowym zapewnia to nie tylko podwyższony komfort, ale również:

  • oszczędność paliwa dzięki ograniczeniu strat ciepła i unikaniu przegrzewania pomieszczeń,
  • redukcję kosztów ogrzewania poprzez optymalizację pracy całego systemu,
  • możliwość programowania temperatury w zależności od dnia tygodnia i pory dnia,
  • wydłużenie żywotności kotła poprzez eliminację pracy w niekorzystnych warunkach niskiej temperatury.

Obecnie nie rekomenduje się stosowania zaworów bez siłowników w nowoczesnych systemach grzewczych ze względu na ich ograniczoną skuteczność regulacyjną i podwyższone ryzyko błędnych ustawień.

źródło: Heiztechnik
fot. otwierająca: pixabay.com/pl

FAQ Pytania i odpowiedzi
  • Jak działa zawór trójdrożny?

    Zawór trójdrożny posiada trzy porty, przez które przepływa woda. Wewnątrz znajduje się element mieszający, który reguluje proporcje wody gorącej i powrotnej, umożliwiając ustawienie odpowiedniej temperatury na wyjściu. Regulacja może odbywać się ręcznie lub automatycznie za pomocą siłownika sterowanego zewnętrznie.
  • Gdzie stosuje się zawory trójdrożne?

    Zawory trójdrożne stosuje się w systemach centralnego ogrzewania, szczególnie w instalacjach z kotłami na paliwa stałe oraz w nowoczesnych systemach grzewczych z automatyką pogodową i termostatami pokojowymi. Umożliwiają one dostosowanie temperatury wody do różnych rodzajów ogrzewania, takich jak grzejnikowe czy podłogowe.
  • Dlaczego warto stosować zawór trójdrożny z automatyką?

    Automatyka zaworu trójdrożnego zapewnia stałą temperaturę w pomieszczeniach, pozwala tworzyć harmonogramy ogrzewania i redukuje zużycie paliwa, co obniża koszty. Dodatkowo automatyka wydłuża żywotność kotła i całego systemu grzewczego, zapobiegając korozji.
  • Jakie są główne zalety zaworu trójdrożnego?

    Główne zalety to precyzyjna regulacja temperatury wody, zwiększenie efektywności systemu grzewczego, komfort cieplny w pomieszczeniach, możliwość programowania temperatury oraz oszczędność energii i paliwa.
  • Dlaczego zawór trójdrożny jest kluczowym elementem systemów grzewczych?

    Zawór trójdrożny umożliwia optymalizację pracy systemu grzewczego poprzez mieszanie wody i dostosowanie jej temperatury do wymagań instalacji. Zapewnia efektywność energetyczną, komfort cieplny i chroni kocioł przed uszkodzeniami spowodowanymi korozją.
