Niezawodność i wiele więcej. Jakie zawory do instalacji z pompami ciepła?

Nowoczesne instalacje z pompami ciepła wymagają stosowania rozwiązań, które cechują się wysoką jakością wykonania i niezawodną pracą. Co składa się na wysoką jakość zaworów ESBE rekomendowanych dla zrównoważonych instalacji?  Czym się one cechują?

Niezawodność i wiele więcej. Jakie zawory do instalacji z pompami ciepła?
ESBE Hydronic Systems Zawory mieszające, zawory termostatyczne i siłowniki
Dane kontaktowe:
61 851 07 28
Garbary 56 61-758 Poznań

PokażUkryj szczegółowe informacje o firmie

Dobry zawór w instalacji z pompa ciepła to taki....

Dobry zawór to zawór, który skupia w sobie jak najwięcej pozytywnych cech takich jak 100% szczelności, szybki czas w działaniu oraz wysoka odporność na korozję. Powinien on obsługiwać również różne wartości temperatury i być wykonany z wysokiej jakości materiałów, wśród których przeważa mosiądz odporny na odcynkowanie. Poniżej krótko opisujemy najważniejsze cechy i właściwości zaworów dla instalacji z pompami ciepła.

Szczelność zaworów

Szczelność zaworów wpływa na bezawaryjną i energooszczędną pracę całej instalacji. Większość modeli zaworów przełączających, które są stosowane w instalacjach z pompami ciepła, cechuje się 100% szczelnością.

Nieco mniejszą szczelność mają zawory, do których dobiera się siłowniki. Przykładem są zawory obrotowe serii VRG130, które można stosować zarówno do mieszania, jak i przełączania strumienia medium, które  montuje się najczęściej po stronie odbiorników.



Przykład zaworów obrotowych serii VRG130, który można stosować w instalacji z pompą ciepła po stronie odbiorników
Przykład zaworów obrotowych serii VRG130, który można stosować w instalacji z pompą ciepła po stronie odbiorników

Szybkość działania zaworów

Szybkość działania decyduje o czasie, w którym przełączony zostanie strumień medium  między jednym a drugim źródłem ciepła lub przełączania między obiegiem grzewczym a zbiornikiem CWU.

Najlepszym przykładem bardzo szybkiego zaworu przełączającego jest zawór serii VZD, któremu przełączanie zajmuje zaledwie 3 sekundy. Z kolei siłownik serii ARA600 z 2-punktowym sygnałem SPST potrzebuje minimum 15 sekund dla przełączenia strumienia medium przepływającego przez zawór serii VRG.

Na zaworach serii VRG można montować siłowniki serii ARA600
Na zaworach serii VRG można montować siłowniki serii ARA600

Należy pamiętać, że im większa wartość średnicy danego zaworu (DN) tym wymagany jest większy moment obrotowy. Najdłuższy czas obrotu siłownika serii ARA600 rekomendowanego dla zaworów serii VRG nie przekracza 60 sekund. Optymalny, zalecany dla większości zastosowań siłownik ma całkowity czas obrotu równy 30 sekund.

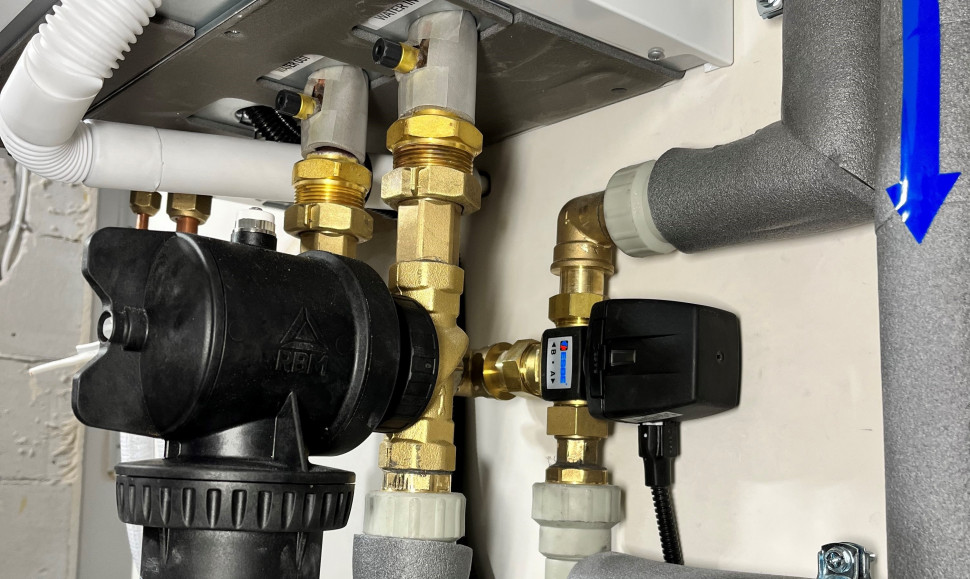

Przykład zaworu serii VZD w instalacji z pompą ciepła, fot. Instals-Plus Toruń
Przykład zaworu serii VZD w instalacji z pompą ciepła, fot. Instals-Plus Toruń

Odporność na korozję i różne wartości temperatury

Odporność na korozję i różne wartości temperatury to standardowe cechy wielu zaworów (nie tylko tych, które są stosowane w instalacjach zasilanych pompami ciepła). Korpusy większości zaworów przełączających, termostatycznych zaworów mieszających i zaworów obrotowych są wykonane z mosiądzu odpornego na odcynkowanie.

Niektóre mosiężne zawory są zabezpieczone warstwą chromu lub niklu. Jednym z materiałów składowych zaworów obrotowych (na przykład serii VRG130) jest również mosiądz odporny na ścieranie, z którego wykonane są zawieradła tych zaworów.

Zawory serii VRG są wykonane z mosiądzu odpornego na odcynkowanie. Na zdjęciu - korpus zaworu 3-drogowego z przykładem oznaczenia materiału
Zawory serii VRG są wykonane z mosiądzu odpornego na odcynkowanie. Na zdjęciu - korpus zaworu 3-drogowego z przykładem oznaczenia materiału

Zdecydowana większość zaworów przewidzianych dla instalacji z pompami ciepła może pracować w wysokich temperaturach (do ok. 90-95°C w sposób ciągły). Pod tym względem wyróżniają się zawory obrotowe serii VRG130, które mają szeroki zakres parametrów pracy.

Temperatura medium może wynosić wówczas od -10°C do +110°C w sposób ciągły i do +130°C w sposób chwilowy. Oznacza to, że zawory serii VRG można stosować w instalacjach mających nawet niższe temperatury pracy niż instalacje z pompami ciepła, które są wykorzystywane zarówno do ogrzewania, jak i chłodzenia.

Termostatyczne zawory mieszające, zawory obrotowe i zawory przełączające są wytrzymałe, ale mogą niekiedy ulec awarii. W ofercie ESBE dostępne są części zamienne dla różnych serii i modeli zaworów.

źródło i zdjęcia: ESBE Hydronic System
