Zabezpieczenie przed samoczynnym włączeniem urządzeń

Odpowiedź eksperta: Ochronę przed ponownym uruchomienie w przypadku wznowienia zasilania po zaniku napięcia zapewnia standardowe wyposażenie wielu urządzeń stacjonarnych, których niespodziewane włączenie może być niebezpieczne. Takie układy mają np. piły tarczowe, strugarki, a także bramy automatyczne.

Zabezpieczenie takie przyda się również przy korzystaniu z elektronarzędzi i elektrycznego sprzętu ogrodowego oraz niektórych urządzeń domowych.

Taką ochronę zapewnia z reguły stycznik ze stykami pomocniczymi, pracujący w tzw. układzie samopodtrzymania. Działa on w ten sposób, że zasilanie cewki stycznika odbywa się przez zwierny styk pomocniczy. Równolegle do niego podłączany jest przycisk uruchamiający układ. W momencie jego naciśnięcia następuje przepływ prądu do cewki stycznika i załączenie obwodu. Zwolnienie przycisku nie spowoduje wyłączenia zasilania, bo prąd do cewki płynie przez zwarty styk pomocniczy. W chwili zaniku napięcia dochodzi do rozwarcia styków głównych i pomocniczych, a po jego przywróceniu obwód nie uruchomi się, dopóki nie zostanie naciśnięty przycisk sterujący.

Stycznik można założyć w rozdzielnicy głównej lub pomocniczej, na standardowej szynie montażowej i podłączyć do niego obwód zasilający, np. garaż, gniazda zewnętrzne, wybrane obwody wewnątrz domu.

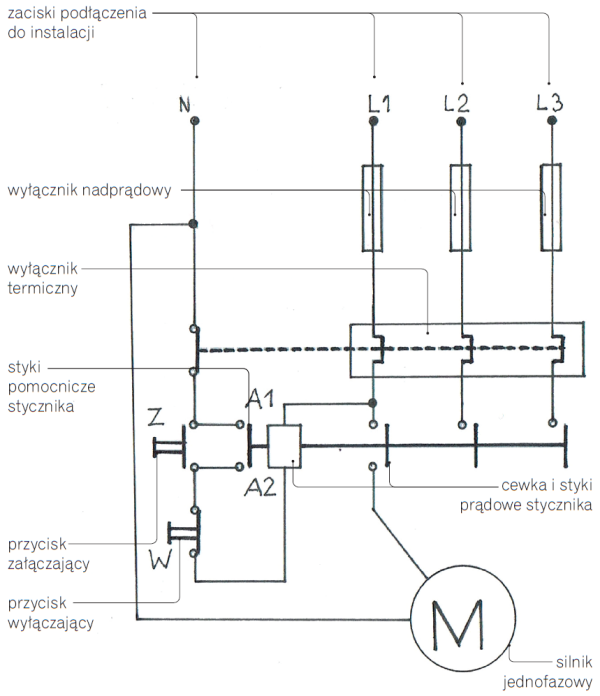

Schemat podłączenia stycznika trójfazowego do zasilania odbiornika jednofazowego.
