Rozdzielnice modułowe wnękowe: jak dobrać idealną do domu?

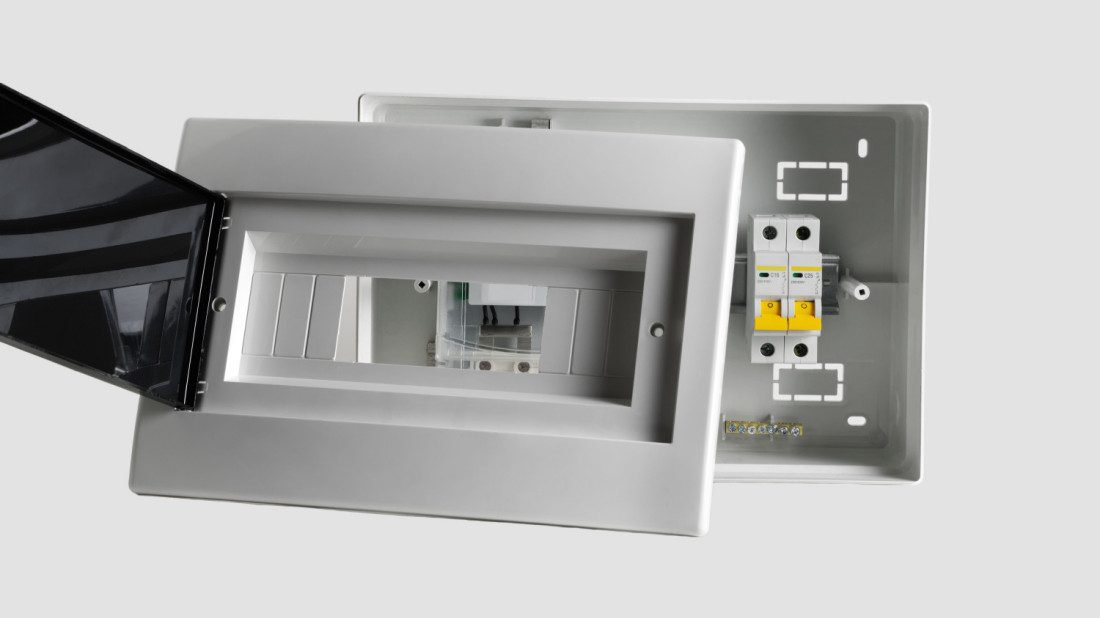

Rozdzielnica elektryczna to „serce” instalacji niskiego napięcia w budynku: tutaj zbiega się zasilanie, zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe, ograniczniki przepięć, sterowanie automatyką, a coraz częściej także elementy systemów smart home czy zasilania rezerwowego. Rozdzielnica wnękowa (flush-mount) zamiast wystawać na ścianie, licuje się z tynkiem lub płytą g-k, dzięki czemu wygląda schludnie, a jednocześnie chroni aparaturę i zapewnia wygodny dostęp serwisowy.

Dla inwestora kluczowe są trzy rzeczy: bezpieczeństwo, ergonomia obsługi i estetyka. Dla wykonawcy – czas montażu, możliwość czystego prowadzenia przewodów i rezerwa na przyszłą rozbudowę. Dzisiejsze wnękowe rozdzielnice modułowe potrafią to pogodzić: mają logiczny, modułowy układ, rozbudowaną gamę akcesoriów i przemyślane detale montażowe.

W praktyce rozdzielnice wnękowe stosujemy przede wszystkim w budownictwie mieszkaniowym i małych obiektach komercyjnych – tam, gdzie liczy się estetyka korytarza, wiatrołapu czy salonu, a także wygodny dostęp do zabezpieczeń. Wymagania stawiane rozdzielnicom precyzują normy z rodziny PN-EN 61439 (z naciskiem na część 3 dla rozdzielnic nN w budynkach mieszkalnych). W artykule pokazujemy, jak przełożyć je na codzienną decyzję: którą rozdzielnicę wybrać i jak ją poprawnie zamontować.

Kiedy wybrać rozdzielnicę modułową wnękową?

Wybierz rozdzielnicę wnękową, jeśli:

• ściana pozwala na zabudowę w głąb (mur lub ścianka działowa z odpowiednią wnęką),
• zależy Ci na neutralnym wyglądzie – drzwiczki na równi ze ścianą, brak masywnej skrzynki na wierzchu,
• projekt przewiduje kilka rzędów aparatury (np. parter + piętro, PV + ładowarka EV, sterowanie roletami),
• chcesz poprawić akustykę (klapki zabezpieczeń, odgłosy przełączania aparatów są w ukryte ścianie).

Rozdzielnica natynkowa bywa lepszym wyborem w garażu, kotłowni czy warsztacie – gdy liczy się odporność mechaniczna i łatwy dostęp, a estetyka jest drugorzędna.

Budowa i najważniejsze elementy

Dobra rozdzielnica wnękowa to nie tylko „skrzynka na aparaty”. Zwróć uwagę na:

• Korpus i ramę – dostosowane do montażu w ścianach pełnych (mury) oraz ścianach pustych (g-k); solidność i głębokość decydują, czy aparaty i okablowanie zmieszczą się bez „upychania”. W praktyce dostępne są wersje do muru oraz do suchej zabudowy, z dopasowanymi akcesoriami montażowymi.
• Drzwi i front – praktyczne są drzwi odwracalne (prawe/lewe) z kątem otwarcia do 180°, w wersji pełnej (białej) lub przezroczystej (ułatwia szybkie sprawdzenie, czy aparat zadziałał).
• Szyny DIN TH35 – na nich montujesz aparaty modułowe (MCB, RCD, rozłączniki, styczniki).
• Listwy zaciskowe PE/N – fabrycznie dostarczane z wieloma punktami przyłączeniowymi, co przyspiesza prowadzenie przewodów i redukuje „pajęczynę” mostków; sprawdź liczbę i przekroje możliwych podłączeń.
• Maskownice/zaślepki modułowe – przydatne, gdy zostawiasz rezerwę na późniejsze obwody.
• Przestrzeń na okablowanie – z zapasem na promień gięcia przewodów, opaski i znaczniki; w praktyce to decyduje, czy rozdzielnica „da się ładnie ułożyć”.

Warianty i zakresy – ile modułów i rzędów?

Producenci oferują rozdzielnice o bardzo szerokim zakresie pojemności. W typowych liniach mieszkaniowych spotkasz rozdzielnice od 4 do 72 modułów, co wygodnie pokrywa potrzeby małego mieszkania, domu jednorodzinnego i lokalu usługowego. Konfiguracje wielorzędowe (np. 2×12, 3×12, 4×18) pomagają logicznie rozdzielić obwody (oświetlenie, gniazda, kuchnia, technika, PV/EV).

Dostępność drzwi białych (neutralnych wizualnie) oraz przezroczystych (szybka diagnostyka) to nie tylko kwestia estetyki, ale też kontroli – w rozdzielnicy widzisz pozycję aparatów bez otwierania frontu.

Warto też zwrócić uwagę na odporność na żar stosowanych materiałów (próba żarzenia wg norm). W nowoczesnych obudowach mieszkaniowych spotkasz poziomy 650°C i 850°C – dobór zależy m.in. od strefy montażu i wymagań projektowych.

Jak zaplanować pojemność rozdzielnicy – szybka metoda

1) Zbierz aparaty obowiązkowe:

• Rozłącznik główny (wygodnie 2–4 moduły, zależnie od typu),
• Ogranicznik przepięć (SPD) – 2–4 moduły,
• RCD (a najlepiej RCBO na wybrane obwody) – policz logiczne grupy obwodów,
• Wyłączniki nadprądowe (MCB) – każdy obwód osobno,
• Zabezpieczenia dedykowane (płyta indukcyjna, piekarnik, pompa ciepła, rekuperacja),
• Sterowanie (zegar, stycznik, przekaźnik bistabilny), jeśli projekt przewiduje.

2) Dodaj rezerwę: bezpieczne minimum to +20–30% wolnych modułów. Instalacje żyją – za rok możesz dołożyć fotowoltaikę, klimatyzację, ładowarkę EV czy siłowniki rolet.

3) Uporządkuj układ: dziel obwody piętrowo/tematycznie (np. parter/piętro/technika), tak by w razie awarii wyłączyć możliwie małą część budynku.

4) Sprawdź gabaryty: w ścianie g-k zwróć uwagę na głębokość i rozstaw profili; w murze – na strefę instalacyjną i zapas na wykończenie tynkarskie.

Montaż rozdzielnicy wnękowej – krok po kroku

Montaż zacznij od wyznaczenia miejsca i wysokości – w mieszkaniówce sprawdza się strefa 140–170 cm do środka frontu, z dala od wilgoci (np. strefy prysznica) oraz źródeł ciepła.

Gdy masz już lokalizację, przygotuj wnękę dostosowaną do typu ściany: w murze wykonaj bruzdę i osadź korpus tak, by licował z przyszłym tynkiem, natomiast w zabudowie g-k wzmocnij kratownicę profilami i wytnij otwór pod ramę.

Zanim wsuniesz obudowę, wprowadź przewody z rozsądnym zapasem długości przez dławiki lub przepusty i od razu pilnuj promieni gięcia – unikniesz naprężeń przy późniejszym układaniu wiązek.

Po osadzeniu korpusu zamontuj szyny DIN oraz listwy zaciskowe, a listy N i PE wyraźnie oznacz. Aparaturę rozkładaj w sposób czytelny, najlepiej piętrami lub funkcjonalnie (oświetlenie, gniazda, kuchnia, technika), i od razu opisuj obwody; to skraca rozruch i upraszcza serwis.

Prowadząc połączenia, trzymaj się jednego kierunku układania przewodów w rzędach i wykorzystuj spinki, opaski oraz ewentualne kanały kablowe, aby zachować porządek i łatwy dostęp do zacisków. Każdy zacisk dokręcaj z momentem podanym przez producenta – kontrola dynamometryczna eliminuje ryzyko luzów i grzania się połączeń.

Na końcu załóż maskownice, front i drzwi, a jeśli przewidziano zawiasy odwracalne, ustaw kierunek otwierania tak, by dostęp do aparatów był intuicyjny. Sprawdź, czy front równo domyka się po zlicowaniu z płaszczyzną ściany i czy nic nie ociera.

Zanim oddasz instalację, wykonaj pełen zestaw pomiarów: rezystancję izolacji, impedancję pętli zwarcia, testy RCD oraz – jeśli to wymagane – weryfikację działania SPD. Dopiero pozytywne wyniki i protokół kończą montaż, a rozdzielnica jest gotowa do użytkowania.

Typowe błędy i jak ich uniknąć

• Zbyt mała rozdzielnica – brak modułów na rezerwy i rozbudowę; skutki: upychanie aparatów, brak przejrzystości, przegrzewanie. Antidotum: policz aparaty i dodaj 20–30% zapasu.
• „Gniazdo wszystkiego” pod jednym RCD – wyłącza pół domu. Antidotum: sensowny podział na kilka RCD albo RCBO na kluczowe obwody.
• Bałagan w okablowaniu – krzyżujące się wiązki, brak opisów, zbyt krótkie odcinki. Antidotum: plan prowadzenia przewodów i konsekwentne etykietowanie.
• Niedopasowanie do ściany – rozdzielnica do muru wsadzona w g-k (albo odwrotnie) = problemy z mocowaniem i estetyką. Antidotum: dobierz wersję do typu ściany (pełna/pusta).
• Brak ochrony przeciwprzepięciowej i właściwego uziemienia – w budynkach z PV/EV to szczególnie ważne.

Eksploatacja i serwis – o czym pamiętać?

• Okresowe przeglądy – co 1–3 lata (w domach jednorodzinnych często przy okazji innych prac): kontrola zacisków, test RCD, oględziny termiczne (jeśli masz dostęp do kamery).
• Dokumentacja – trzymaj schemat i spis obwodów w kieszeni drzwi.
• Etykiety – jasne, czytelne oznaczenia są bezcenne przy awarii.
• Dostęp – drzwi 180° i przezroczyste fronty ułatwiają inspekcję i obsługę.

Rozdzielnice wnękowe – na co zwrócić uwagę przy wyborze?

W nowoczesnych liniach mieszkaniowych znajdziesz rozdzielnice zaprojektowane specjalnie do zabudowy wnękowej w mieszkaniówce i małych obiektach. Kluczowe cechy, na które warto zwrócić uwagę:

• Szeroki zakres pojemności: od 4 do 72 modułów, w układach 1–4-rzędowych – łatwo dobrać „pod metraż i wyposażenie” budynku.
• Dwie wersje wykonania: do ścian pełnych (mury) oraz do ścian pustych (płyty g-k) – z dopasowanymi akcesoriami do stabilnego osadzenia.
• Drzwi odwracalne, kąt otwarcia do 180° – wygoda montażu i serwisu; wybierzesz front pełny (biały) lub przezroczysty.
• Odporność na żar 650/850°C – zgodnie z próbą żarzenia materiału obudowy.

Praktyczne detale montażowe: przestrzeń na prowadzenie przewodów, komplet listew PE/N o odpowiedniej liczbie i zakresie przekrojów, oraz zaślepki modułowe – przyspieszają pracę i porządkują efekt końcowy.

Wybierając konkretny model, przelicz moduły zgodnie z metodą z poprzedniej sekcji. Jeśli planujesz PV, magazyn energii, stację ładowania albo rozbudowany smart home, celuj w rozdzielnicę o co najmniej jeden rząd większą niż „na dziś”.

Koszt rozdzielnicy – od czego zależy?

Cena zależy przede wszystkim od:

1. pojemności (liczby modułów) i liczby rzędów,
2. wersji drzwi (pełne vs przezroczyste),
3. wersji montażowej (mur/g-k) i akcesoriów,
4. klasy materiału i odporności żarowej,
5. wyposażenia w listwy, maskownice, przepusty.

W praktyce koszt samej rozdzielnicy to kilka–kilkanaście procent kosztu całej aparatury w środku. Nie oszczędzaj na korpusie – dobra obudowa będzie Ci służyć 20+ lat, a modernizacje instalacji nie będą koszmarem.

FAQ – krótkie odpowiedzi na częste pytania

Czy rozdzielnica wnękowa nadaje się do każdej ściany?
Tak, o ile wybierzesz wersję pod mur lub suchą zabudowę i zachowasz wymaganą głębokość wnęki.

Czy warto brać drzwi przezroczyste?
Jeśli chcesz na oko sprawdzać pozycję aparatów bez otwierania – tak. W strefach reprezentacyjnych część inwestorów woli drzwi pełne.

Ile wolnych modułów zostawić?
W mieszkaniu/domku jednorodzinnym planuj 20–30% rezerwy – życie instalacji rzadko stoi w miejscu.

Co z bezpieczeństwem ogniowym?
Zwróć uwagę na deklarowaną odporność na żar (np. 650/850°C) oraz zgodność z normami.

Kiedy wybrać rozdzielnicę natynkową zamiast wnękowej?
W garażu, kotłowni, pomieszczeniu technicznym – tam, gdzie łatwość dostępu i odporność wygrywają z estetyką.

Podsumowanie

Dobrze dobrana rozdzielnica modułowa wnękowa łączy bezpieczeństwo, ergonomię i estetykę. Przy wyborze patrz na pojemność (4–72 moduły), wersję montażu (mur/g-k), typ drzwi (pełne/przezroczyste), odporność materiału, a także na detale montażowe ułatwiające prowadzenie przewodów.

Zostaw zapas modułów pod przyszłe potrzeby i dbaj o logiczny podział obwodów. To procentuje – krótszym czasem przestojów, czystym serwisem i lepszym bezpieczeństwem użytkowników.

źródło i zdjęcia: Legrand Polska
