Jak wykorzystać bezpieczniki typu NH i obudowy CS chroniące aparaturę sterowniczą?

Czym są bezpieczniki NH, bezpieczniki cylindryczne, bezpieczniki typu D0 i D, i jak je wykorzystać? Przedstawiamy najważniejsze cechy bezpieczników i obudów CS.

Jak wykorzystać bezpieczniki typu NH i obudowy CS chroniące aparaturę sterowniczą?
Onninen Hurtownia instalacyjna: technika instalacyjna i grzewcza, elektrotechnika, energetyka, kable i przewody, oświetlenie, osprzęt mieszkaniowy i biurowy, klimatyzacja, wentylacja, pompy ciepła, fotowoltaika, łazienka i kuchnia, BHP, ochrona p.poż
Dane kontaktowe:
Teolin 18B 92-701 Łódź

PokażUkryj szczegółowe informacje o firmie

Bezpieczniki NH

Bezpieczniki typu NH firmy Eaton zapewniają najlepszą jakość i niezawodne działanie. Zakres bezpieczników:

  • jest zgodny z wymaganiami norm IEC 602366-1 i IEC 602366-2,
  • spełnia normy VDE 0636-2,
  • jest zgodny z wymaganiami wymiarów normy DIN 43620.

Bezpieczniki NH mają wysoką zdolność wyłączania - do 120 kA, napięcia pracy - 400 V, 500 V oraz 690 V, prąd znamionowy do 1250 A oraz charakterystyki gG, aM, gFF.

Sprawdź ofertę bezpieczników Eaton w sklepie Onninen

System podwójnych wskaźników to opatentowane rozwiązanie firmy Eaton, które zapewnia wyraźne wskazanie stanu bezpiecznika. Udostępniają lokalną i zdalną sygnalizację (przy użyciu opcjonalnego mikroprzełącznika), która skraca czas wymiany wkładek bezpiecznikowych i ponownego przywrócenia zasilania w zabezpieczanym obwodzie. Wkładki są dostępne również z izolowanymi zaciskami.

Wkładki bezpiecznikowe o niskich stratach mocy serii Eaton mają obniżone straty mocy. Przyczyniają się do redukcji ogólnych kosztów operacyjnych, obniżają tzw. ślad węglowy, a co za tym idzie - zużycie energii oraz ilość ciepła oddawanego do otoczenia.

Eaton jest pierwszym na świecie producentem kompletnego zakresu bezpieczników NH pozbawionych ołowiu i kadmu. Jest ukierunkowana na wytwarzanie produktów zdatnych do powtórnego przetworzenia oraz bierze udział w programie recyklingu przemysłowego.

Bezpieczniki Eaton spełniają wszelkie normy odnośnie do liczby. Dla wkładek NH dostępne są m.in. podstawy bezpiecznikowe: 1-biegunowe oznaczone symbolem SDx dla wielkości od 00 do 4 oraz 3-biegunowe TDx dla wielkości od 00 do 3, gdzie litera x z oznaczenia koduje gabaryt.

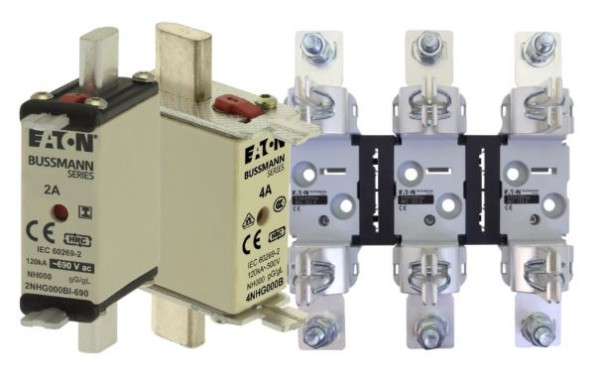

Bezpieczniki NH Eaton
Bezpieczniki NH marki Eaton

Bezpieczniki cylindryczne

Bezpieczniki cylindryczne są dostępne w trzech rozmiarach: 10 mm x 38 mm, 14 mm x 51 mm oraz 22 mm x 58 mm w zakresie prądów znamionowych do 125 A oraz o charakterystykach typu gG i aM. Napięcia znamionowe wkładek wynoszą 400 V, 500 V oraz 690 V.

Zdolność wyłączania do 120 kA zależy od wielkości i prądu znamionowego wkładki. Bezpieczniki o wymiarach 14 mm x 51 mm oraz 22 mm x 58 mm są dostępne również z wybijakiem do zdalnej sygnalizacji (poprzez opcjonalny mikroprzekaźnik działania bezpiecznika).

Z szerokiego asortymentu Onninen można dobrać do wkładek podstawy bezpiecznikowe. Seria CHM jest przeznaczona dla bezpieczników w rozmiarze 10 mm x 38 mm i występuje w trzech wersjach:

  • dla instalacji IEC 690 V AC (oznaczona kolorem czerwonym),
  • dla instalacji UL (kolor czarny),
  • dla instalacji PV (kolor żółty).

Seria CHM dla instalacji IEC występuje w opcji z sygnalizacją zadziałania lub bez, a także w wariancie 1-, 2-, 3- i 4-biegunowym. Wersje 1- i 3-biegunowe są dostępne również z biegunem neutralnym. Dla wkładek cylindrycznych o wymiarach 14 mm x 51 mm występują podstawy CH14x, a dla wielkości 22 mm x 58 mm można dobrać podstawy CH22x.

Obydwie wielkości podstaw są dostępne wariancie 1- do 4- biegunowym. Asortyment podstaw dla wkładek cylindrycznych uzupełniają m.in. elementy do zdalnego monitoringu bezpieczników oraz 1- i 3-fazowe szyny łączeniowe.

Bezpieczniki cylindryczne
Bezpieczniki cylindryczne marki Eaton

Bezpieczniki typu D0 i D

Bezpieczniki typu D0 i D zostały zaprojektowane do ochrony instalacji przemysłowych. Są stosowane również w instalacjach domowych. Wkładki D0 w rozmiarach D01, D02 i D03 mają zakres prądów nominalnych do 100 A przy napięciu pracy 400 V i zdolności 50 kA.

Wkładki D w rozmiarach DI, DII, DIII, DIV oraz DV pokrywają zakres prądów do 200 A przy napięciu 500 V AC i zdolność wyłączania do 50 kA.

W ramach oferty dla typów D0 i D są dostępne główki bezpieczników, elementy kalibrujące i podstawy bezpiecznikowe 1- i 3-biegunowe zarówno w wersji do montażu na płytę, jak i na szynę DIN.

Obudowy CS marki Eaton

Seria stabilnych obudów CS, wykonana z litej blachy stalowej, jest idealna wszędzie tam, gdzie jest wymagana skuteczna ochrona przed bezpośrednim kontaktem z aparaturą pod napięciem.

Wysoki stopień ochrony IP66 zapewnia nie tylko pełne zabezpieczenie przed najbardziej niekorzystnymi warunkami środowiskowymi - skutecznie zabezpiecza także systemy i urządzenia wewnątrz rozdzielnicy. Wylewana uszczelka z poliuretanu zapewnia szczelność obudowy.

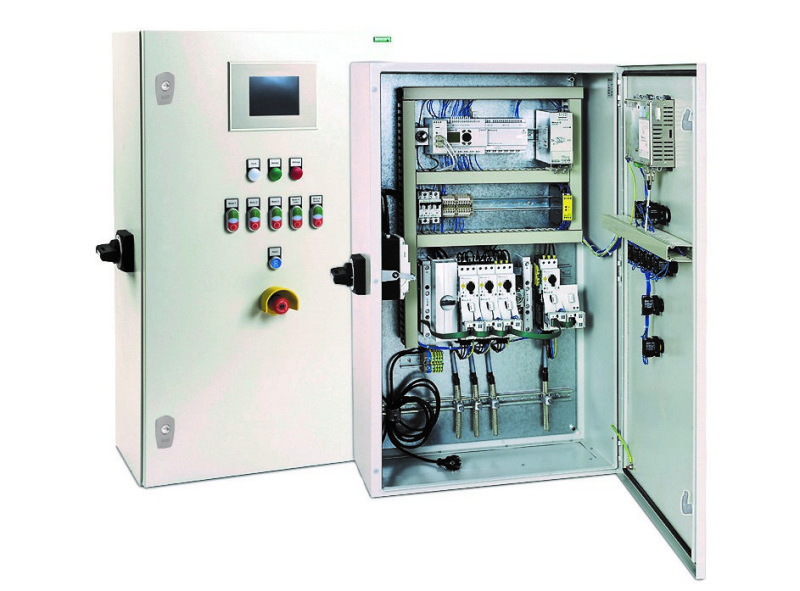

Seria stabilnych obudów CS marki Eaton
Seria stabilnych obudów CS marki Eaton

Odpowiednio wyprofilowane krawędzie obudowy oraz drzwi pozwalają na odprowadzanie wody i zabezpieczają wnętrze podczas otwierania przed wnikaniem do środka wody, oleju lub brudu.

Odporność na wstrząsy IK09, zgodna z EN 62262, została zachowana dzięki stabilnej konstrukcji metalowej, wykonanej z trwałej stali o grubości do 2 mm (zależnie od rozmiaru). Wewnętrzne wyposażenie obudów jest również zabezpieczone przed uszkodzeniami mechanicznymi.

Obudowy CS można montować na ścianie lub w formie wolnostojącej. Są malowane proszkowo na kolor RAL 7035 (szary), dzięki czemu wykazują właściwości nieabrazyjne oraz ochronę przed korozją.

Drzwi szafy można łatwo zdemontować - ułatwia to podjęcie dalszych prac, a także dostęp do wnętrza rozdzielnicy. Zawiasy ukryte wewnątrz drzwi są łatwe do usunięcia, pozwalają na szybką i łatwą zmianę kierunku otwierania drzwi.

Typ rozdzielnicy opisuje jednocześnie jej wymiary (np. CS-32/150 to wymiary odpowiednio: wysokość 300 mm, szerokość 200 mm i głębokość 150 mm), co znacznie upraszcza proces doboru rozdzielnicy.

Wewnętrzne wyposażenie obudów jest również zabezpieczone przed uszkodzeniami mechanicznym
Wewnętrzne wyposażenie obudów jest zabezpieczone przed uszkodzeniami mechanicznym, drzwi szafy można łatwo zdemontować

W rozdzielnicach CS można stosować panele operatorskie lub aparaturę z serii RMQ, nie zmniejszając przy tym stopnia ochrony IP 66. Wynika to z faktu, że aparatura ma wysoki stopień ochrony IP69K.

Szafki dostępne są w 45 rozmiarach. Obudowy metalowe CS mają szerokie spektrum zastosowania - szczególnie w przemyśle, gdzie chronią aparaturę sterowniczą przed wilgocią i zanieczyszczeniami.

Obudowy CS - najważniejsze informacje

Najważniejsze cechy:

  • pewna ochrona przed wilgocią i wodą dzięki specjalnie wyprofilowanym krawędziom (IP66),
  • szafy malowane farbą proszkową, kolor RAL 7035 (szary),
  • stabilna płyta montażowa ocynkowana, grubość blachy 2-3 mm,
  • pełna flansza wprowadzeniowa dostarczana w komplecie, możliwość montażu płyty z otworami pod wprowadzenia F3A,
  • stabilna konstrukcja metalowa, ochrona przed uderzeniem IK09,
  • możliwość mocowania na ścianie również za pomocą uchwytów,
  • wylewana uszczelka wokół drzwi, stopień ochrony szaf IP66,
  • zamek z wkładką dwupiórkową w komplecie,
  • możliwość montażu drzwi z lewej strony lub z prawej na dwa lub trzy zawiasy,
  • łatwy demontaż drzwi dzięki prostej konstrukcji zawiasów.
