Jaka jest rola wyłączników nadmiarowo-prądowych w domowej instalacji elektrycznej?

Print image
Copy link image
time image Artykuł na: 4-5 minut

Istotnym elementem systemu chroniącego instalację elektryczną i podłączone do niej odbiorniki jest wyłącznik nadmiarowo-prądowy. Jego właściwy wybór ma kluczowe znaczenie dla użytkowania instalacji i tego, czy nie zostanie ona uszkodzona przez zwarcie lub przeciążenie. Jakie zabezpieczenie wybrać do mieszkań lub domów? Warto postawić na sprawdzony wyłącznik nadmiarowo-prądowe SZ200 od ABB.

Jaką funkcję pełnią wyłączniki nadmiarowo-prądowe w instalacji elektrycznej?

Wyłącznik nadmiarowo-prądowy to niezbędny element nowoczesnej instalacji elektrycznej w każdym budynku. Zabezpiecza przed skutkami nagłych awarii, zwarć i przeciążeń urządzeń elektrycznych, a także zapewnia dłuższą żywotność instalacji.

By wyłącznik nadmiarowo-prądowy spełniał swoje zadanie, powinien cechować się odpowiednio wysoką czułością, szybkością działania, precyzją i zachowaniem swoich właściwości przy wielokrotnym użyciu.

Rodzaje wyłączników nadmiarowo-prądowych w instalacjach domowych

Na rynku dostępne są różne rodzaje wyłączników nadmiarowo-prądowych. Do instalacji mieszkalnych polecane są wyłączniki o charakterystyce wyłączania B, w których wyzwalacz przeciążeniowy nastawiony jest na 1,13-1,45 krotność prądu znamionowego.

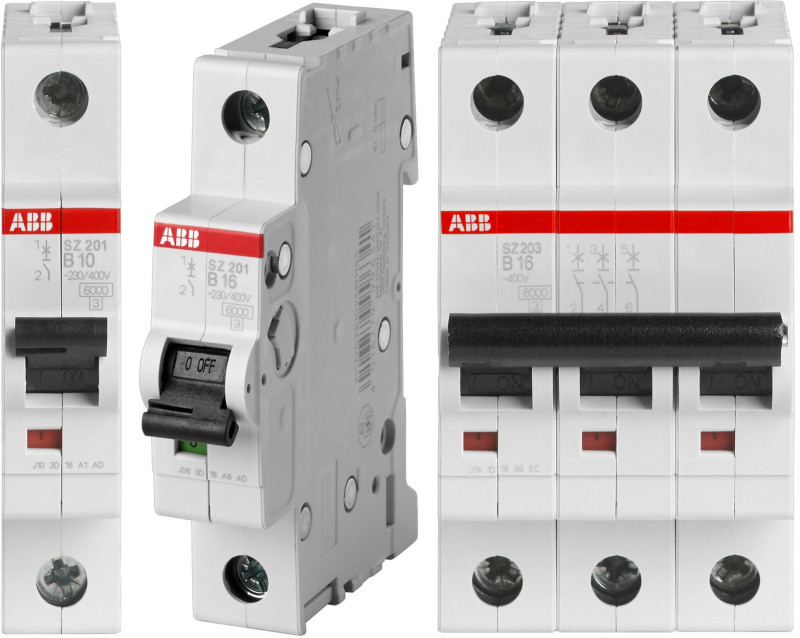

Wyłączniki nadmiarowo-prądowe SZ200 ABB o charakterystyce wyłączania B
Wyłączniki nadmiarowo-prądowe SZ200 ABB o charakterystyce wyłączania B

Przykładem takiego urządzenia jak modułowy wyłącznik SZ200 z oferty ABB, zgodny z normą IEC/EN 60898-1, o maksymalnej zdolności wyłączenia 6 kA. Urządzenie zostało zaprojektowane i stworzone z myślą o charakterystyce instalacji domowych i podłączonych do niej urządzeń.

Wyłączniki nadmiarowo-prądowe SZ200 ABB - wygodny montaż, bezpieczeństwo użytkowania i niezawodność działania

Wyłączniki nadmiarowo-prądowe SZ200 ABB wyróżniają się dużą wygodą podczas instalacji i użytkowania. Urządzenia są bowiem wyposażone w cylindryczne, podwójne zaciski do podłączenia szyn mostkujących i przewodów (o przekroju 35 mm2, 25 mm2 i 10 mm2), co zwiększa bezpieczeństwo podczas montażu i demontażu.

Wyłącznik można w prosty sposób wymienić z listwy DIN - bez konieczności wykorzystania narzędzi i odkręcania. Ponadto śruby zabezpieczono przed wypadaniem.

Wyłącznik nadmiarowo-prądowego SZ200 ABB to nowoczesne urządzenie zabezpieczające, które nie tylko chroni instalację, ale jest także bezpieczne w obsłudze dla każdego użytkownika za sprawą osłony IP 20, która spełnia restrykcyjne normy, zgodnie z PN EN 60898-1.

Wyłącznik SZ200 ABB wyposażono także we wskazanie rzeczywistej pozycji położenia styków (CPI). W łatwy sposób można, więc sprawdzić, czy urządzenie jest włączone (ustawione na ON lub OFF). Takie rozwiązanie usprawnia pracę i zwiększa bezpieczeństwo, szczególnie podczas prac konserwacyjnych.

Wysoka jakość i trwałość wyłączników ABB z linii SZ200

Wybierając wyłącznik nadmiarowo-prądowy warto także zwrócić szczególną uwagę na jakość materiałów i staranność wykonania, co przekłada się na czułość i niezawodność działania urządzenia, nawet przy wielokrotnym użyciu.

Niezawodność mechaniczna wyłącznika do 20.000 operacji

Niezawodność mechaniczna wyłącznika nadmiarowo-prądowego SZ200 ABB wynosi aż 20 tys. operacji. To daje pewność, że urządzenie będzie skutecznie chroniło obwód elektryczny przez lata.

Proekologiczny proces produkcyjny wyłączników

Co więcej, wyłączniki ABB z linii SZ200 zostały wyprodukowane w zgodzie z dbałością o środowisko. Nowa generacja materiału, jakim jest termoplast, gwarantuje nie tylko stabilność wyłączników, ale także zapewnia ich recykling.

W procesie produkcji wyeliminowano też halogeny, które zanieczyszczają środowisko. Wysoka jakość wykonania przekłada się także na sprawną konserwację i wymianę wyłączników.

Poradnik
Cenisz nasze porady? Możesz otrzymywać najnowsze w każdy czwartek!

Laserowy nadruk danych na obudowie wyłączników

Wszystkie dane na urządzeniach z linii SZ200 drukowane są techniką laserową. Dzięki temu druk jest odporny na otarcia, podrapania czy działanie rozpuszczalników, a urządzenie można łatwo zidentyfikować, nawet po latach długiego działania.

Akcesoria zwiększające funkcjonalność modułowych wyłączników nadmiarowo-prądowych SZ200 ABB

  • Funkcjonalność modułowego wyłącznika SZ200 ABB można łatwo zwiększyć, wykorzystując dowolne akcesoria. Urządzenie współpracuje ze stykami pomocniczymi i sygnalizacyjnymi, dzięki którym w łatwy sposób można zyskać możliwość zdalnego sygnalizowania działania wyłącznika nadmiarowo-prądowego.
  • Z kolei, wyzwalacze napięciowe mogą zdalnie wyzwolić urządzenie, gdy spada napięcie.
  • Wyłączniki z linii SZ200 można także wyposażyć w automatyczną jednostkę zamykającą do resetowania do pozycji spoczynkowej.

Źródło i zdjęcia: ABB
