Sprawna instalacja wymaga kontroli już na etapie projektu
Ogrzewanie podłogowe, instalacja ciepłej wody i zabezpieczenia przed zalaniem często traktowane są jako oddzielne części wyposażenia domu. W praktyce łączy je jednak jedna kwestia: możliwość utrzymywania właściwych parametrów pracy i szybkiego reagowania wtedy, gdy odbiegają one od założonych.
Znaczenie ma więc nie tylko dobór źródła ciepła czy konkretnej armatury. Równie ważne są sposób prowadzenia instalacji, ograniczenie liczby potencjalnie problematycznych połączeń, kontrola poszczególnych stref oraz uwzględnienie późniejszego serwisowania już podczas projektowania systemu.
Stabilny przepływ utrzymuje równowagę ogrzewania podłogowego
Ogrzewanie podłogowe pracuje przy niskich temperaturach zasilania i wykorzystuje dużą powierzchnię wymiany ciepła. Pozwala dzięki temu równomiernie rozprowadzać ciepło w pomieszczeniu i dobrze współpracuje między innymi z pompami ciepła oraz nowoczesnymi kotłami kondensacyjnymi.
Dla stabilności całego układu szczególnie ważne są jednak rury oraz kontrola przepływów. Elastyczne rury z barierą antydyfuzyjną można prowadzić w długich odcinkach, ograniczając liczbę połączeń ukrytych w posadzce.
Drugą częścią tego układu jest rozdzielacz z automatyką strefową. Jego zadaniem jest utrzymywanie równowagi hydraulicznej oraz dopasowanie parametrów ogrzewania do potrzeb poszczególnych pomieszczeń.
Nie każde wnętrze musi bowiem pracować z takimi samymi nastawami. Innych warunków oczekujemy w łazience, innych w sypialni, a jeszcze innych w części dziennej. Kontrola przepływu pozwala zarządzać tymi różnicami w ramach jednego systemu.
Temperatura ciepłej wody wymaga kontroli na dwóch poziomach
W przypadku ciepłej wody użytkowej kontrola temperatury ma inne zadanie. Trzeba pogodzić parametry magazynowania wody z temperaturą, która będzie bezpieczna dla użytkownika w punkcie poboru.
Rozwiązaniem są termostatyczne zawory mieszające TMV. Mogą działać centralnie albo lokalnie, na przykład przy prysznicu, wannie czy umywalce, mieszając wodę ciepłą i zimną tak, aby na wyjściu utrzymywać wymagane parametry.
Przykładem takiego rozwiązania jest Easifit od Reliance Valves. Konstrukcja pozwala utrzymywać stabilną temperaturę również przy niewielkich przepływach charakterystycznych dla oszczędnej armatury, a wbudowane zawory zwrotne i filtry uzupełniają funkcje samego zaworu mieszającego.
Szczególne znaczenie ma reakcja instalacji na sytuację nietypową. W przypadku zaniku zimnej wody funkcja fail-safe odcina wypływ. Kontrola temperatury nie ogranicza się więc do utrzymywania zadanej wartości podczas normalnej pracy, ale obejmuje również zachowanie systemu w sytuacji awaryjnej.
Wyciek nie powinien czekać na reakcję domowników
Trzecim parametrem, którego nie warto pozostawiać wyłącznie pod kontrolą użytkownika, jest obecność wody tam, gdzie nie powinno jej być.
Nieszczelność może pojawić się w miejscu, którego domownicy nie obserwują na bieżąco. Dlatego czujniki umieszczone w newralgicznych punktach instalacji, na przykład przy pralce lub pod zlewem, mogą współpracować z zaworem automatycznie odcinającym dopływ wody.
Tak działa Reliance Valves Multisafe. System reaguje po wykryciu przecieku lub nietypowego, gwałtownego poboru i zamyka zawór, ograniczając dalszy wypływ. Łączy więc wykrycie nieprawidłowości z automatyczną reakcją instalacji.
Po usunięciu przyczyny możliwe jest ręczne przywrócenie zasilania. Podczas przeglądu można również przeprowadzić test funkcjonalny, pozwalający sprawdzić gotowość zabezpieczenia do działania.
Poradnik
W tym przypadku kontrola nie służy poprawie codziennego komfortu, lecz skróceniu czasu pomiędzy wystąpieniem problemu a reakcją systemu.
Serwis zaczyna się już na etapie projektu
Automatyka i zabezpieczenia spełniają swoje zadanie tylko wtedy, gdy możliwa jest ich późniejsza kontrola i obsługa. Dlatego dostęp serwisowy nie powinien być problemem rozwiązywanym dopiero po wykonaniu instalacji.
Ma to szczególne znaczenie w przypadku elementów wymagających okresowego sprawdzenia lub umożliwiających wykonanie testu funkcjonalnego. Kompaktowa zabudowa pozwala także łatwiej wykorzystać takie rozwiązania podczas modernizacji, bez konieczności przebudowywania całego systemu.
Podobna zasada dotyczy ogrzewania podłogowego. Ograniczenie liczby połączeń w posadzce oraz skupienie regulacji w dostępnych elementach instalacji sprawia, że układ staje się bardziej przewidywalny z punktu widzenia późniejszej eksploatacji.
Projektowanie instalacji nie kończy się więc na pytaniu, czy system będzie działał w dniu uruchomienia. Warto również przewidzieć, jak będzie regulowany, kontrolowany i serwisowany po kilku latach użytkowania.
Spójność komponentów ułatwia kontrolę całej instalacji
Przepływ, temperatura i zabezpieczenie przed wyciekiem dotyczą różnych fragmentów instalacji, ale ich wspólnym celem jest utrzymanie systemu w przewidywalnych warunkach pracy.

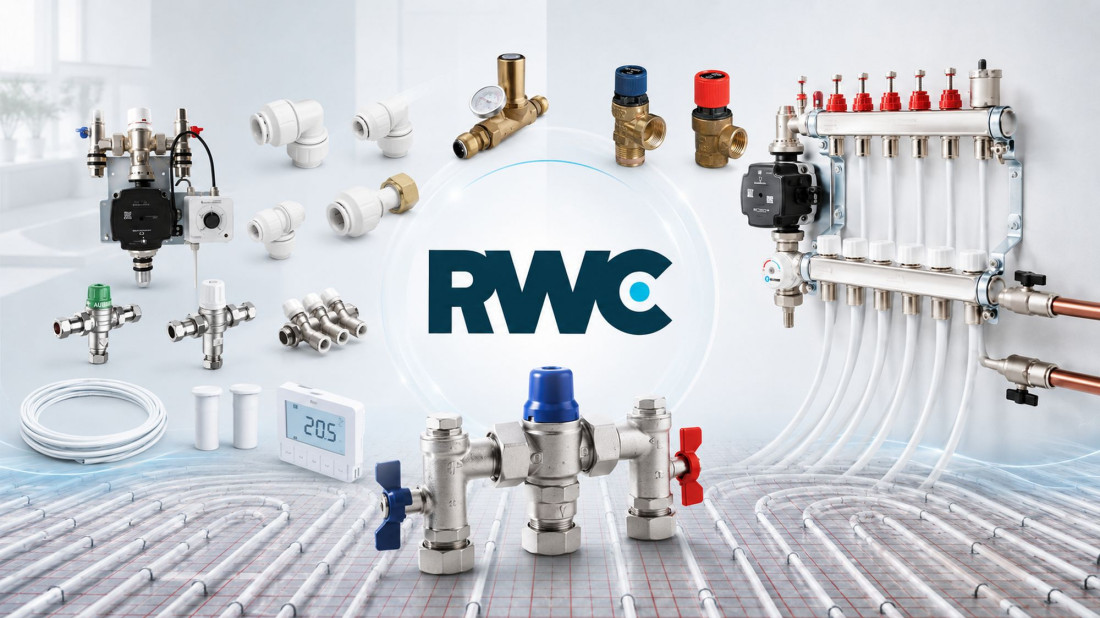

RWC oferuje rozwiązania obejmujące instalację ogrzewania podłogowego, systemy JG Speedfit i JG Underfloor oraz armaturę Reliance Valves. Poszczególne komponenty odpowiadają za różne zadania: prowadzenie instalacji, rozdział i regulację przepływu, kontrolę temperatury ciepłej wody czy reakcję na wykrytą nieszczelność.
Dzięki temu na instalację można patrzeć nie jak na zbiór niezależnych urządzeń, ale jak na system, w którym konkretne elementy odpowiadają za kontrolę konkretnych parametrów.
To właśnie taki sposób projektowania pomaga ograniczać instalacyjne „niespodzianki”: zamiast reagować dopiero wtedy, gdy pojawi się problem, system od początku jest przygotowany do utrzymywania właściwych parametrów i reagowania na ich zmianę.
źródło: John Guest Polska, Reliance Worldwide Corporation
grafika: ChatGPT na podstawie plików producenta
