Zasady prawidłowego montażu zbiorników retencyjnych i retencyjno-rozsączających zbudowanych z modułów skrzynkowych

Zbiorniki retencyjne i retencyjno-rozsączające z modułów skrzynkowych to nowoczesne rozwiązania do zagospodarowania wód opadowych, które zyskują coraz większą popularność w budownictwie jednorodzinnym, komercyjnym i infrastrukturalnym. Ich efektywne działanie jest jednak uzależnione od prawidłowego montażu, zgodnego z normami, dokumentacją projektową oraz warunkami gruntowo-wodnymi.

Natalia Karaskiewicz

9-16 minut

Systemy rynnowe

Zasady prawidłowego montażu zbiorników retencyjnych i retencyjno-rozsączających zbudowanych z modułów skrzynkowych

Wavin Systemy rynnowe KANION

www.wavin.com

Dane kontaktowe:

61 891 10 00

kontakt_pl@wavin.pl

Dobieżyńska 43 64-320 Buk

Przejdź do: Cennik

PokażUkryj szczegółowe informacje o firmie

Czego dowiesz się z artykułu?

W dobie zmian klimatycznych i urbanizacji gospodarka wodami opadowymi staje się wyzwaniem wymagającym nowoczesnych i elastycznych rozwiązań. Zbiorniki skrzynkowe, które można układać modułowo, doskonale odpowiadają na to zapotrzebowanie. Ich lekka konstrukcja, możliwość etapowej zabudowy oraz elastyczność montażu sprawiają, że są coraz częściej wybierane zamiast tradycyjnych zbiorników betonowych. Aby jednak system działał bezawaryjnie przez lata, niezbędna jest staranność na każdym etapie instalacji - od wykopu po zasypkę końcową. W niniejszym artykule omawiamy krok po kroku, jak prawidłowo wykonać montaż tych zbiorników.

Kiedy zbiornik retencyjny, a kiedy retencyjno-rozsączający?

Wybór typu zbiornika zależy od wielu czynników:

obecności i wydajności kanalizacji deszczowej
zapisów w miejscowym planie zagospodarowania przestrzennego
warunków gruntowo-wodnych

W przypadku gruntów nieprzepuszczalnych lub wysokiego poziomu wód gruntowych należy stosować zbiorniki retencyjne, które gromadzą wodę, a następnie odprowadzają ją do kanalizacji lub odbiornika. Z kolei, jeśli grunt jest przepuszczalny (współczynnik filtracji kv > 5x10-6 m/s i < 1x10-3 m/s) i poziom wód gruntowych jest wystarczająco niski, możliwe jest zastosowanie zbiorników retencyjno-rozsączających, które infiltrują wodę do gruntu.

Wymagania gruntowo-wodne i odległości

Montaż systemu rozsączającego wymaga zachowania minimalnych odległości:

1,0 m od poziomu wody gruntowej do dna zbiornika
2,0 m od budynku z izolacją, 5,0 m od budynku bez izolacji
3 m od drzew, 2 m od granicy działki i drogi publicznej
1,5 m od gazociągów i wodociągów, 0,8 m od kabli elektrycznych
0,5 m od kabli telekomunikacyjnych

Wszystkie te wartości mają na celu ochronę infrastruktury oraz zapewnienie odpowiedniego działania systemu.

Przygotowanie wykopu - fundament prawidłowego montażu

Wykop powinien być wykonany zgodnie z normami PN-EN 1610 oraz PN-EN 1046, a także z przepisami BHP. Jego szerokość musi być większa o 40-50 cm z każdej strony, aby umożliwić swobodną pracę montażową. Dno wykopu musi być płaskie, bez spadków, progów czy ostrych punktów.

Dla terenów obciążonych ruchem (np. drogi) minimalne przykrycie wynosi 0,7 m (dla klasy obciążenia SLW 60), natomiast dla terenów zielonych - co najmniej 0,3 m.

Podsypka - warstwa nośna i filtrująca

Dla zbiorników retencyjnych podsypkę wykonuje się z piasku. Jej grubość powinna być określona w dokumentacji, zazwyczaj wynosi 15-20 cm dla gruntów przepuszczalnych.

W systemach retencyjno-rozsączających podsypka musi być lepiej przepuszczalna niż grunt. Stosuje się wówczas żwir o frakcji 8-16 mm lub 16-32 mm, o grubości do 40 cm. Należy go dokładnie zagęścić (minimalne zagęszczenie: 92% Proctora dla terenów zielonych, 95% dla terenów obciążonych ruchem).

Układanie skrzynek - precyzja i geometria

Skrzynki należy układać pod kątem prostym, zgodnie z wyznaczonymi liniami. Montaż rozpoczyna się od najdłuższego rzędu, układając kolejne warstwy w systemie "cegiełkowym" dla zwiększenia sztywności konstrukcji. W razie potrzeby stosuje się klipsy lub rurki zabezpieczające. Przed zamknięciem zbiornika należy przygotować przyłącza odpowietrzające i dostępowe.

Króćce i wentylacja - zapewnienie funkcjonalności

Rury wlotowe i wylotowe muszą być odpowiednio podparte i szczelnie zagęszczone, najlepiej bez nachylenia. Odpowietrzenie zapewnia się poprzez montaż kominków wentylacyjnych na górnej części zbiornika, które prowadzi się na wysokość minimum 0,5 m ponad teren.

Izolacja - geowłóknina i geomembrana

W zbiornikach rozsączających stosuje się geowłókninę, która chroni przed zamuleniem. Powinna być układana z zakładkami 20-30 cm, bez dziur, na czystym podłożu, otaczając skrzynki z każdej strony.

Zbiorniki retencyjne wymagają zastosowania geomembrany (HDPE, EPDM, PP, PVC) o minimalnej grubości 1,5 mm. Układa się ją na geowłókninie, zapewniając szczelność poprzez zgrzewanie lub klejenie. Prace należy prowadzić wyłącznie na suchym podłożu, bez napływu wody. Dowiedz się także, jak wykonać drenaż opaskowy?

Zasypka - ostatni etap decydujący o trwałości

Zasypkę wykonuje się z tego samego materiału co podsypka. Pierwsze 20 cm nad skrzynkami powinny stanowić warstwę piasku lub gruntu bez ostrych krawędzi. Zagęszczanie ręczne jest wymagane do wysokości 1 m, po czym dopuszczalne jest zagęszczanie mechaniczne. Grunt należy układać warstwami co 30-40 cm.

Dowiedz się więcej o zasadach montażu zbiorników retencyjnych oraz zobacz materiał zdjęciowy

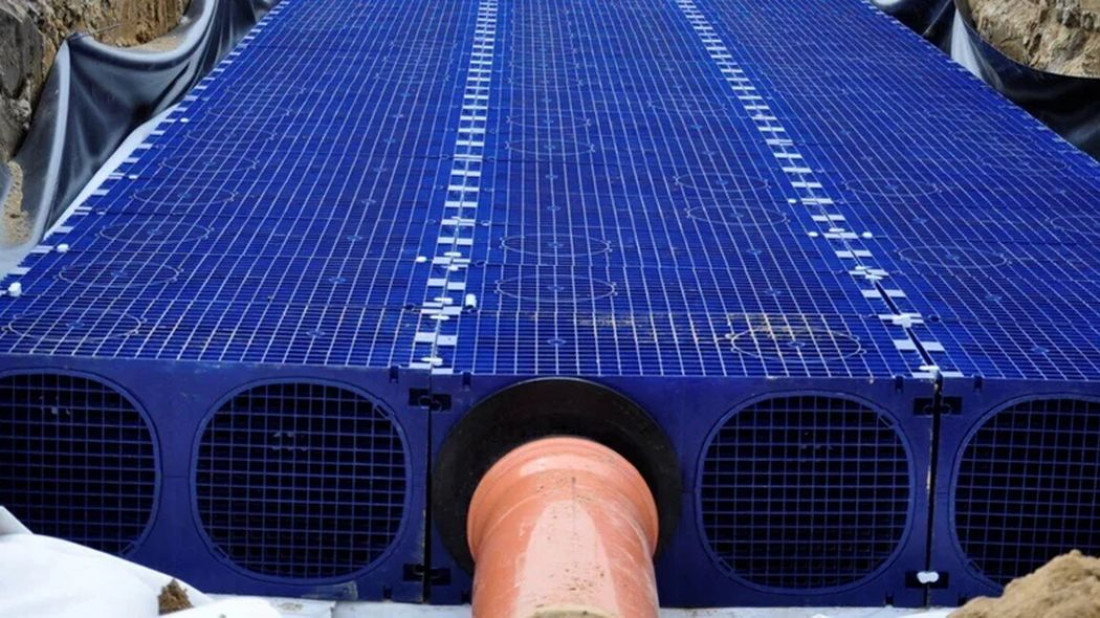

źródło i zdjęcie: Wavin

FAQ Pytania i odpowiedzi

Czym są zbiorniki retencyjne i retencyjno-rozsączające z modułów skrzynkowych i gdzie znajdują zastosowanie?

Zbiorniki te to nowoczesne rozwiązania do zagospodarowania wód opadowych, które zyskują popularność w budownictwie jednorodzinnym, komercyjnym i infrastrukturalnym. Ich konstrukcja umożliwia modułowe układanie, co czyni je elastycznymi i łatwymi w montażu. Coraz częściej zastępują tradycyjne zbiorniki betonowe.
Jakie czynniki decydują o wyborze między zbiornikiem retencyjnym a retencyjno-rozsączającym?

O wyborze typu zbiornika decydują m.in. obecność i wydajność kanalizacji deszczowej, zapisy w miejscowym planie zagospodarowania przestrzennego oraz warunki gruntowo-wodne. Zbiorniki retencyjne stosuje się przy gruntach nieprzepuszczalnych i wysokim poziomie wód gruntowych. Natomiast zbiorniki retencyjno-rozsączające wykorzystuje się przy gruntach przepuszczalnych i niskim poziomie wód gruntowych.
Jakie są minimalne wymagania dotyczące lokalizacji systemów rozsączających względem innych elementów infrastruktury?

Montaż systemów rozsączających wymaga zachowania konkretnych odległości od obiektów i instalacji. Na przykład, odległość od poziomu wody gruntowej do dna zbiornika powinna wynosić co najmniej 1 m, a od budynku z izolacją – 2 m. Zachowanie tych odległości ma na celu ochronę infrastruktury i zapewnienie prawidłowego działania systemu.
Jak powinno wyglądać przygotowanie wykopu pod zbiorniki?

Wykop musi być zgodny z normami PN-EN 1610 oraz PN-EN 1046 i przepisami BHP. Powinien być szerszy o 40-50 cm z każdej strony dla swobodnego montażu, a jego dno – idealnie płaskie i pozbawione ostrych elementów. Głębokość przykrycia zależy od przeznaczenia terenu – minimum 0,7 m dla dróg i 0,3 m dla terenów zielonych.
Jakie materiały i zasady obowiązują przy wykonaniu izolacji i zasypki zbiorników?

Zbiorniki rozsączające otacza się geowłókniną zabezpieczającą przed zamuleniem, natomiast retencyjne wymagają szczelnej geomembrany. Materiały muszą być układane na czystym podłożu i bez uszkodzeń, z odpowiednim zakładem. Zasypkę wykonuje się z tego samego materiału co podsypkę, warstwowo zagęszczając grunt ręcznie do 1 m, a dalej mechanicznie.
