Okna hybrydowe MSline+ Hybrid. Co daje połączenie PVC z aluminium?

Skrzydło bez stali

Najważniejszej zmiany nie widać z zewnątrz. W skrzydle MSline+ Hybrid nie ma stalowego wzmocnienia. Zadania, które w standardowym oknie PVC pełni stal, przejęły pozostałe elementy konstrukcji - w dwóch niezależnych kierunkach.

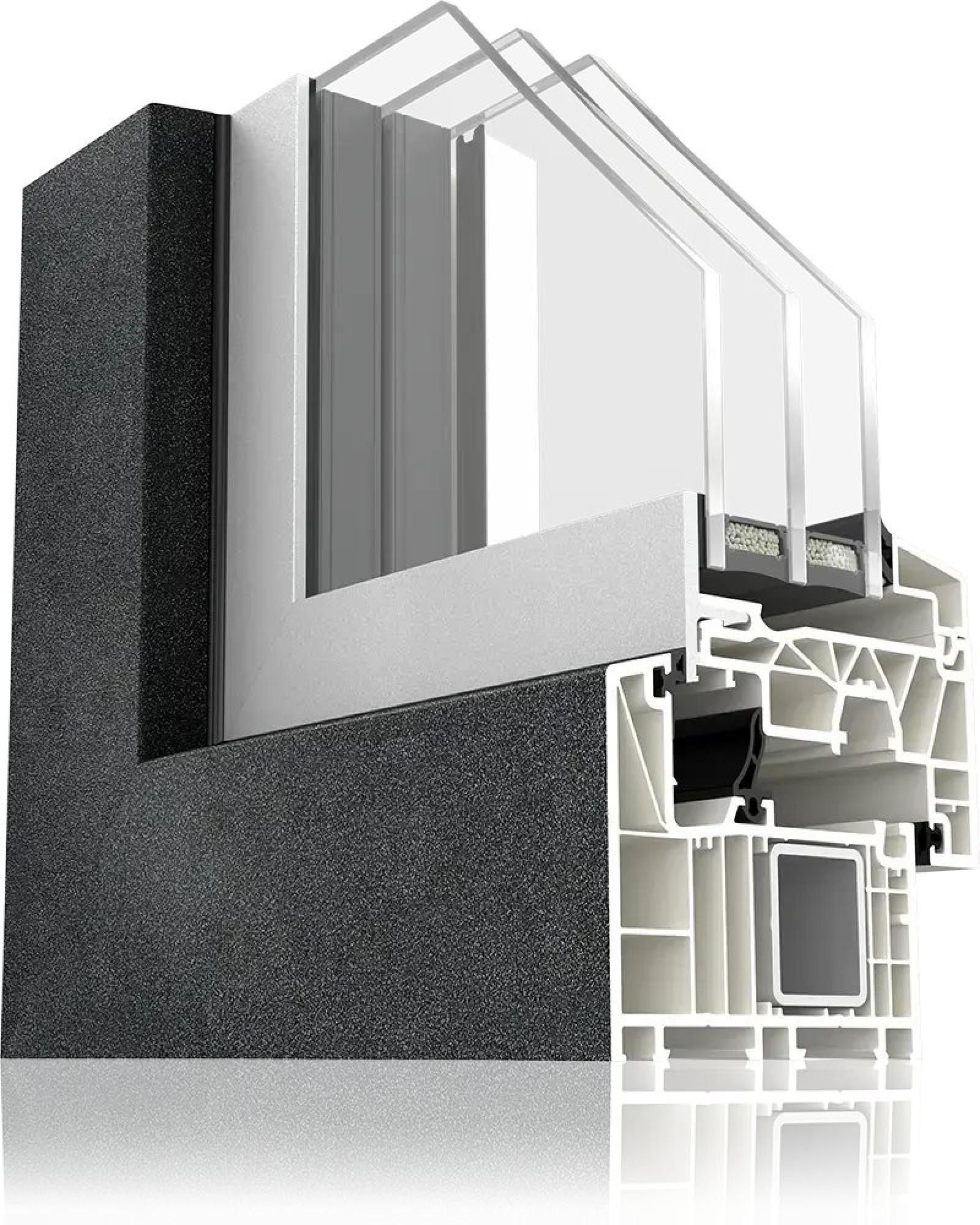

Za sztywność w kierunku prostopadłym do płaszczyzny okna, czyli za przenoszenie naporu wiatru, odpowiadają wspólnie zewnętrzny kształtownik aluminiowy o grubości 2 mm, anodowany w czerni lub srebrze, oraz wielokomorowy profil PVC o głębokości 82 mm, którego układ żeber zaprojektowano w kształcie kratownicy. W płaszczyźnie skrzydła, gdzie działa ciężar własny szyby, sztywność daje wklejenie pakietu specjalistyczną taśmą dwustronną. To szklenie strukturalne, rozwiązanie znane z fasad: szyba przestaje być obciążeniem, które konstrukcja musi udźwignąć, i sama staje się elementem nośnym. Stal zostaje w ramie - jako pełne wzmocnienie o przekroju zamkniętym, odpowiadające za stabilność montażu.

Klasyczny problem opadającego skrzydła w dużym oknie PVC bierze się właśnie z tego drugiego kierunku - z ciężaru szyby przenoszonego przez naroża i okucia. Tutaj ciężar ten przenosi sama szyba, a skrzydło pozbawione stali jest lżejsze, więc mniej obciąża zawiasy - w tym systemie Siegenia TITAN AF - i dłużej trzymają regulację. Te dwie rzeczy razem, przeniesienie ciężaru na pakiet szybowy i mniejsza masa własna, przesuwają granicę wielkości okna, jaką da się wykonać.

Okna MSline+ Hybrid to sprawdzona technologia wsparta hybrydowym połączeniem aluminium i PVC.

Więcej szkła w tym samym otworze

Szerokość złożenia ramy i skrzydła wynosi 104 mm przy głębokości zabudowy 82 mm. Energooszczędne systemy PVC mają zwykle złożenie w granicach 115-125 mm. Kilkanaście milimetrów z każdej strony brzmi mało, ale daje kilka procent powierzchni szyby więcej - przy tym samym otworze w murze i tym samym koszcie roboty budowlanej.

Pakiet SUPERtermo 0,5 z nową, jaśniejszą powłoką termiczną ma przepuszczalność światła Lt 74% i współczynnik przenikania energii słonecznej g 53%. To dobre wartości, bo powłoki niskoemisyjne zwykle okupują niski współczynnik przewodzenia ciepła szarawym odcieniem szkła. Wysokie g oznacza zimą darmowe zyski cieplne, a smuklejszy profil i jaśniejsza powłoka działają w tym samym kierunku: producent podaje wzrost dopływu światła i energii o około 28%.

Okna hybrydowe MSline+ Hybrid sprawdzą się przy przeszkleniach.

Wielkoformatowe przeszklenia

Skrzydło może mieć wysokość do 2,8 metra, a technologia pozwala wykonywać okna około 20% większe niż standardowe konstrukcje PVC, bez pogorszenia parametrów statycznych. To pozwala realizować projekty, które dotąd kończyły się na rysunku architekta: przeszklenia od podłogi do sufitu bez konieczności przechodzenia na system aluminiowy.

Duże otwory da się rozwiązać na kilka sposobów - skrzydłem otwieranym w pełnym gabarycie, zestawem stałej szyby z węższym skrzydłem albo drzwiami przesuwnymi. W ofercie systemowej jest też łącznik 90°, pozwalający zestawić dwa przeszklenia w narożniku budynku - rozwiązanie dotąd w praktyce zarezerwowane dla systemów aluminiowych.

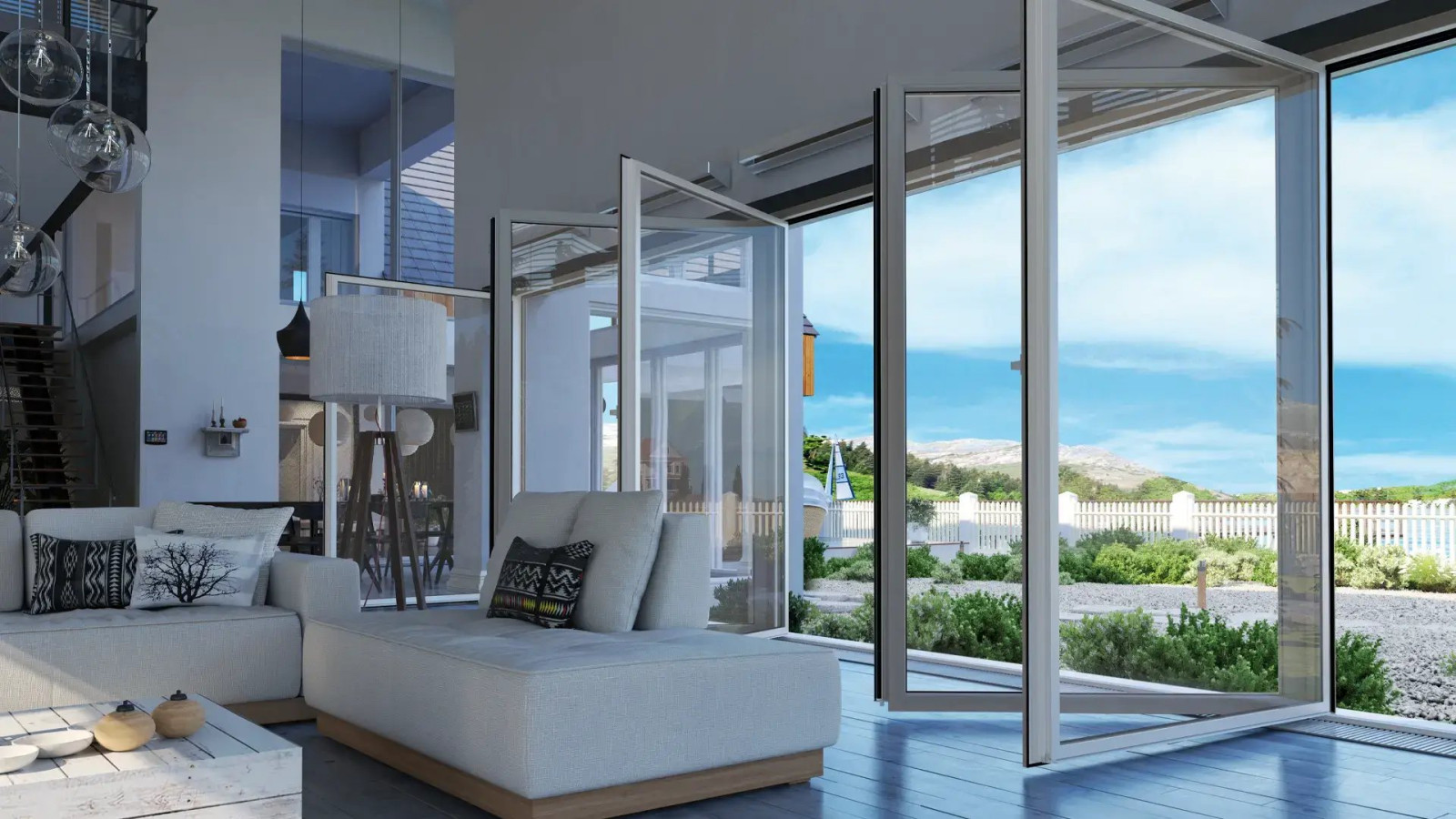

Znacznie większa stabilność okien MSline+ Hybrid pozwala na uzyskanie okien o około 20% większych.

Wiatr, woda i hałas

Odporność na obciążenie wiatrem zaczyna się od klasy C3, potwierdzonej ciśnieniem próbnym 1200 Pa, co odpowiada wiatrowi o prędkości około 158 km/h. Wodoszczelność startuje od klasy 9A - szczelność przy ulewnym deszczu z wiatrem około 111 km/h. Sformułowanie „od klasy” ma znaczenie: to wartości minimalne dla systemu, a konkretne konfiguracje mogą wypadać lepiej. W otwartym terenie, nad morzem albo na wyższych kondygnacjach to właśnie te parametry decydują o komforcie użytkowania.

Tłumienie hałasu mieści się między 35 a 46 dB. Dolna granica to poziom dobrego standardowego okna, górna - rozwiązanie dla działki przy drodze wojewódzkiej lub torach, wymagające pakietu z asymetrycznymi grubościami szkła i szybami laminowanymi. Takie pakiety są ciężkie, a szklenie strukturalne pozwala tę masę udźwignąć bez rozbudowywania profilu. Do tego dochodzą detale przesądzające o szczelności i trwałości okna w eksploatacji: ciepły próg aluminiowy z przekładką termiczną w drzwiach balkonowych, kompensacja ciśnienia w odwodnieniu i aluminiowy okapnik chroniący ramę od dołu.

Wykończenie i detale

Do wyboru jest ponad czterdzieści oklein, a kolor od strony wnętrza dobiera się dowolnie. Seria Woodec odwzorowuje strukturę surowego drewna bez charakterystycznego dla tworzywa połysku - ciepły Turner Oak i chłodny Alpine. Dekory nowoczesne to matowa czerń Jet Black matt CC+ w technologii Cool Colors, ograniczającej nagrzewanie tworzywa, folie imitujące szczotkowane aluminium (Alux DB, Metbrush Alu) i satynowy Antracyt. Do klasycznych brył architektonicznych przewidziano wzory drewnopodobne: Winchester XA, Złoty Dąb, Orzech, Dąb Bagienny.

Od zewnątrz folia obejmuje ramę, bo licem skrzydła jest aluminiowa przylga w anodzie czarnej lub srebrnej. Elewacja dostaje więc zestaw dwóch materiałów: aluminium na skrzydle i dobrany do niego dekor na ramie. Wąska linia anody obrysowuje każde skrzydło, dlatego to zestawienie warto ustalić razem z kolorem elewacji, a nie dobierać na końcu.

Profile łączone są w technologii bezwypływkowego zgrzewania V-Perfect. W tradycyjnym zgrzewaniu po mechanicznym usunięciu nadmiaru tworzywa zostaje na narożniku bruzda - w białym oknie mało widoczna, w ciemnym macie albo w wyrazistej strukturze drewna przerywająca dekor. V-Perfect eliminuje ten etap, więc naroże jest ciągłe. W tej samej logice działają ukryte zawiasy: z ramy znikają widoczne osłonki, a okucie schodzi we wrąb, więc uszczelka biegnie po obwodzie nieprzerwanie. Do tej linii dopasowano klamki Dublin.

Okucia Siegenia TITAN AF można rozbudować o pakiety antywłamaniowe i szyby laminowane, co ma znaczenie przy oknach na parterze i przy wyjściu na taras.

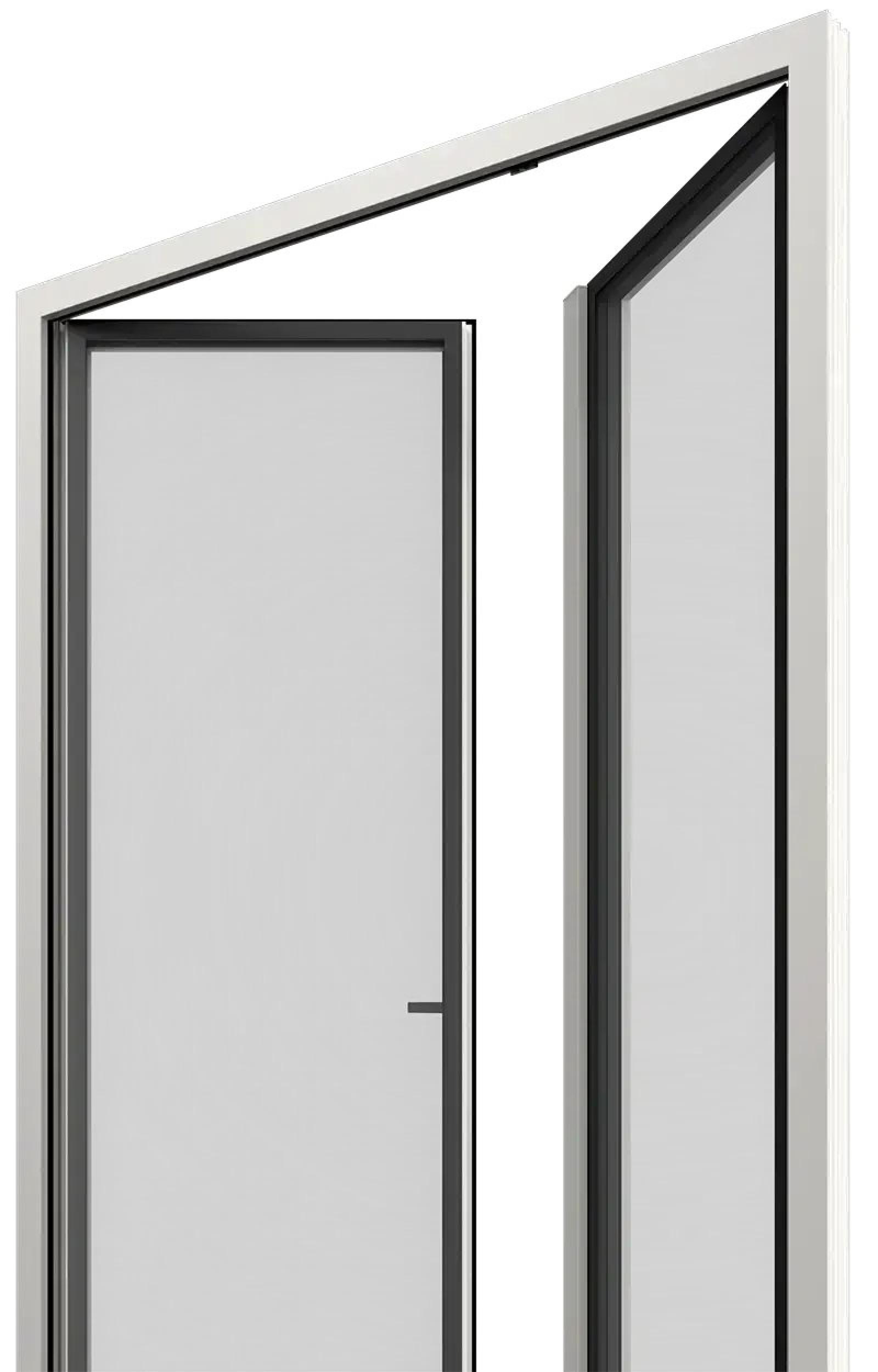

Smukłe profile MSline+ Hybrid wpuszczają więcej światła, a skrzydło bez stalowego wzmocnienia pozostaje lekkie nawet w dużych wymiarach.

Cena między PVC a aluminium

Hybryda zajmuje miejsce, którego wcześniej na rynku nie było. Okno kosztuje więcej niż standardowy profil PVC, bo dopłaca się za aluminium, technologię wklejania i precyzję wykonania. Punktem odniesienia nie jest tu jednak PVC, tylko system aluminiowy - dopiero on daje podobną smukłość, sztywność i taki wygląd elewacji. W tym porównaniu MSline+ Hybrid wypada wyraźnie korzystniej, a przy tym zachowuje izolacyjność właściwą dla tworzywa, której pełny profil aluminiowy nie osiąga bez rozbudowanych przekładek termicznych.

Dlaczego warto?

Sens tego systemu sprowadza się do trzech rzeczy, których osobno mieć się nie da: zewnętrznej trwałości i wyglądu aluminium przy cenie bliższej PVC, większej powierzchni szkła w tym samym otworze oraz gabarytów, które dotąd wymagały przejścia na aluminium.

MSline+ Hybrid najwięcej daje tam, gdzie w projekcie są duże przeszklenia, gdzie wygląd elewacji jest przedmiotem świadomej decyzji i gdzie trwałość liczy się w dziesięcioleciach, a nie w latach gwarancji. Dla inwestora, który dziś projektuje dom, to rozwiązanie pozwalające myśleć o przeszkleniach w kategoriach zarezerwowanych dotąd dla aluminium.
