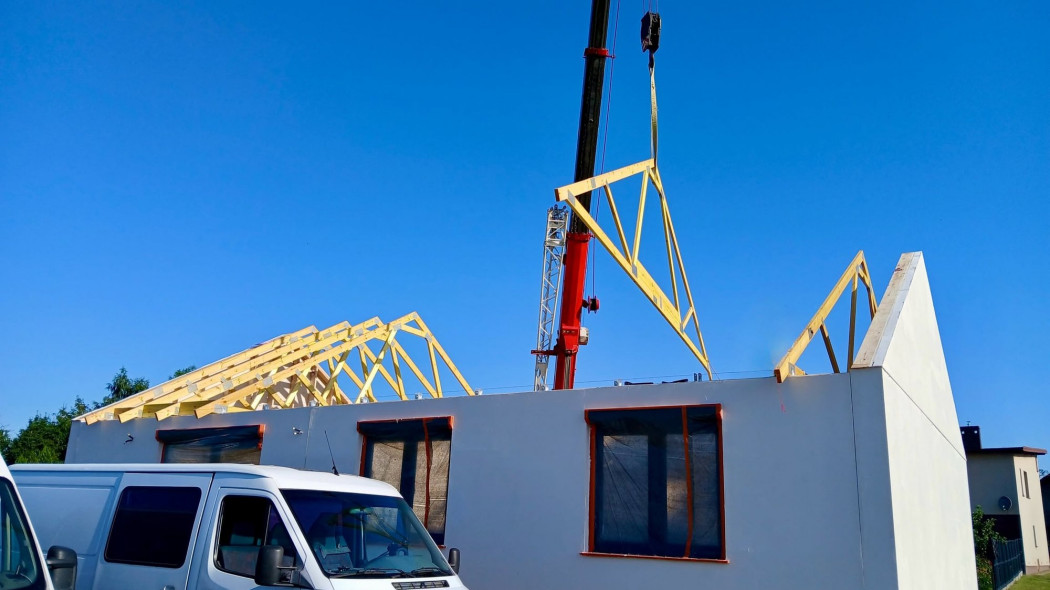

Pokrycie ciężkie czy lekkie? Obciążenia wiązarów dachowych

Zmiany wychodzą zwykle w trakcie budowy i rzadko wyglądają groźnie. Blachodachówka zamieniona na ceramiczną, bo różnica w cenie okazała się mniejsza, niż zakładano. Dachówka zakładkowa zamieniona na karpiówkę w koronkę, czyli ten sam materiał, tylko układany podwójnie i nawet o 20 kg/m² cięższy. Instalacja fotowoltaiczna, której w projekcie sprzed kilku lat nie było, a która razem z konstrukcją montażową dokłada kilkanaście kilogramów na metrze kwadratowym części połaci. Do tego dochodzą rzeczy, których projekt budowlany w ogóle nie rozstrzyga, bo należą do wykończenia: druga warstwa płyty na suficie, mata wyciszająca nad sypialnią, podłoga ze sklejki ułożona na stryszku przez ekipę przy okazji innych robót.

Wszystkie te decyzje zapadają po tym, jak konstrukcja została policzona, a często po tym, jak już stoi. Formalnie ich kwalifikacja należy do projektanta, który ocenia, czy chodzi o odstąpienie istotne czy nieistotne, i odnotowuje to w dokumentacji. Niezależnie od kwalifikacji ktoś musi jeszcze sprawdzić, czy wiązary uniosą różnicę.

Konstrukcja dachu domu jednorodzinnego jest projektowana od podstaw. Konstruktor przyjmuje rzeczywistą geometrię połaci, układ ścian nośnych, strefę śniegową i wiatrową dla konkretnej działki, zadeklarowane pokrycie oraz skład zabudowy sufitu, a na budowę przyjeżdża wyrób gotowy do ustawienia. Nie ma w nim zapasu „na oko”, jaki cieśla zostawiał, dobierając ze składu krokiew grubszą, niż wynikało z rachunku. Przekrój jest wynikiem obliczeń, a nie zaokrągleniem w górę, i dlatego wszystkie warstwy dachu oraz stropu trzeba ustalić przed produkcją. Wiązara zaprojektowanego pod konkretną inwestycję nie wolno później przerabiać, skracać ani docinać.

Pokrycie ciężkie czy lekkie? Obciążenie pasa górnego

Pas górny to element, na którym leży pokrycie. Przenosi jego ciężar razem z łatami i kontrłatami, a do tego obciążenie śniegiem i wiatrem, przyjmowane z map w normach PN-EN 1991-1-3 i PN-EN 1991-1-4. Śnieg i wiatr wynikają z lokalizacji działki i nikt ich nie negocjuje. Ciężar pokrycia to jedyna pozycja w tym rachunku, o której decyduje inwestor, i jedyna, którą łatwo zmienić po wykonaniu obliczeń. Warto więc wiedzieć, o jakich wartościach mowa.

Do każdej z tych wartości trzeba doliczyć łaty i kontrłaty, czyli kolejne 5-8 kg/m², oraz membranę wstępnego krycia. Dachówka ceramiczna z pełnym rusztem obciąża więc pas górny mniej więcej pięćdziesięcioma kilogramami na metr kwadratowy, a blachodachówka dziesięcioma. Ta różnica przekłada się wprost na przekroje drewna i wielkość płytek w węzłach.

Gont bitumiczny bywa źródłem nieporozumienia, bo uchodzi za pokrycie lekkie. Sam materiał rzeczywiście waży 8-13 kg/m², tylko że układa się go na pełnym deskowaniu albo płycie OSB, a to kolejne 12-15 kg/m². W rachunku konstrukcyjnym gont wypada więc bliżej pokryć średnich niż lekkich i konstruktor musi wiedzieć o deskowaniu, a nie tylko o samym gontowym wierzchu.

Znaczenie ma również moduł pokrycia, bo od niego zależy rozstaw łat. Pod dachówkę wypadają one gęściej, zwykle co 30-37 cm w zależności od modelu, pod blachodachówkę zgodnie z modułem arkusza. Gęstszy rozstaw ogranicza ugięcie samych łat między wiązarami i rozkłada ciężar na pasie górnym równomierniej, dlatego przy zmianie modelu dachówki na inny warto podać producentowi konstrukcji nie tylko materiał, ale konkretny wyrób.

Same zmiany pokrycia nie są symetryczne. Wiązar policzony na dachówkę uniesie blachę, choć projektant powinien sprawdzić, czy przy lżejszym pokryciu wystarczy zakotwienie na obciążenie wiatrem działające w górę; lekki dach ma inny problem niż ciężki. W drugą stronę to nie jest ta sama konstrukcja z inną powłoką, bo między dziesięcioma a pięćdziesięcioma kilogramami na metrze kwadratowym leżą dwa różne projekty i zwykle dwa różne przekroje drewna.

Drewno w wiązarze spinają płytki kolczaste, czyli stalowe blachy z wytłoczonymi zębami, wciskane w drewno pod prasą. W wiązarach Grupy Burkietowicz stosowane są płytki MiTek typu GNA20 i T150. Ich nośność zależy od powierzchni styku i od głębokości, na jaką zęby wchodzą w drewno, dlatego węzeł wyglądający na nienaruszony potrafi stracić nośność, jeżeli ktoś podważy płytkę przy poprawianiu ustawienia wiązara na murłacie.

Pas dolny, czyli budżet wagowy sufitu

Pas dolny pełni rolę stropu. To od jego pracy zależy, czy sufit w salonie zostanie gładki, czy po dwóch zimach pokażą się rysy na łączeniach płyt. Obciąża go wszystko, co wisi pod konstrukcją: płyty gipsowo-kartonowe razem z rusztem, izolacja termiczna, paroizolacja i instalacje ukryte w stropie.

Standardowa zabudowa nie jest tu problemem. Płyta 12,5 mm to około 9,5 kg/m², ruszt stalowy 2-3 kg/m², a 30 cm wełny mineralnej o gęstości 18 kg/m³ zaledwie 5-6 kg/m². Razem około 20 kg/m². Kłopot zaczyna się przy rzeczach dokładanych po drodze: druga warstwa płyty, mata akustyczna, sufit podwieszony z płyty włóknowo-gipsowej, kanały rekuperacji z tłumikami. Każda z tych pozycji z osobna wygląda niegroźnie, a razem potrafią podwoić wyjściowy ciężar i to jest właśnie ta różnica, o której konstruktor powinien wiedzieć przed produkcją, a nie po niej.

Inaczej liczy się rzeczy zawieszone punktowo. Bufor ciepła, zasobnik czy jednostka wewnętrzna pompy podwieszona pod pasem dolnym nie rozkłada się na metry kwadratowe, tylko obciąża konkretny element w konkretnym miejscu, i takie rozwiązanie zawsze wymaga osobnego sprawdzenia. W obu przypadkach zasada jest ta sama: informacja o dodatkowych warstwach i cięższym sprzęcie musi dotrzeć do konstruktora, dopóki projekt jest jeszcze na ekranie. Po sprasowaniu płytek wiązar jest wyrobem gotowym i na budowie się go nie przerabia.

Ile naprawdę uniesie strop?

Przestrzeń nad sufitem może zostać zamkniętą pustką albo pełnić funkcję gospodarczą. Jeżeli ma być użytkowana, trzeba to zgłosić przed projektowaniem, bo w obliczeniach pojawiają się wtedy trzy dodatkowe pozycje.

Pierwsza to ciężar samej podłogi, czyli płyt OSB albo desek przybitych do pasa dolnego, zwykle około 20 kg/m². Druga to obciążenie zmienne użytkowe. Dla poddasza w kategorii A według PN-EN 1991-1-1 przyjmuje się 100 kg/m² i mieści się w nim poruszanie się osób oraz składowanie rzeczy w wyznaczonej strefie. Trzecia dotyczy tego, co znajduje się poza tą strefą, gdzie dopuszczalne obciążenie spada do 40 kg/m², czyli do wartości przewidzianej dla dachu nieużytkowego.

Ta ostatnia wartość jest pomijana najczęściej, a odpowiada za większość szkód. Poza obrysem zaprojektowanej podłogi nie ma ani wzmocnionego przekroju, ani deskowania, które rozłożyłoby ciężar na sąsiednie wiązary. Dorosły człowiek, który stanie na pasie dolnym tam, gdzie kończy się podłoga, obciąża pojedynczy element w sposób nieprzewidziany w projekcie.

Sto kilogramów na metr kwadratowy brzmi jak dużo i przy normalnym użytkowaniu wystarcza z nadmiarem: kartony po sprzęcie, walizki, choinka, opony na zmianę sezonową. Kłopot zaczyna się wtedy, gdy stryszek staje się magazynem materiałów budowlanych. Paleta płytek pozostałych po remoncie albo stos worków z zaprawą to obciążenie skupione w jednym miejscu, wielokrotnie przekraczające założenia. Skutkiem jest trwałe ugięcie pasa dolnego, którego nie da się już cofnąć, i siatka pęknięć na suficie poniżej.

Ugięcia i zapas nośności konstrukcji

Ugięcie to normalne zachowanie każdej konstrukcji pod obciążeniem, więc pytanie nie brzmi, czy dach się ugnie, tylko o ile. Dla pasów wiązara obowiązuje kryterium L/300, co przy rozpiętości 6 metrów daje 2 centymetry. Dla wspornikowego wysięgu okapu, który nie podtrzymuje żadnego wykończenia wnętrza, dopuszczalna wartość jest łagodniejsza i wynosi L/150.

W Grupie Burkietowicz przyjęto dodatkowo zasadę, że wykorzystuje się najwyżej 95 procent tego limitu, czyli dla sześciometrowego przęsła dopuszcza 1,9 zamiast 2 centymetrów. Zapis bywa mylnie odczytywany jako ugięcie równe 95 procent czegoś. Chodzi o wykorzystanie granicy normowej, w której musi się zmieścić ciężar wszystkich warstw, łącznie z tymi dołożonymi po odbiorze konstrukcji.

Przekroczenie tej granicy nie oznacza, że dach grozi zawaleniem, bo nośność sprawdza się osobnym rachunkiem. Oznacza natomiast, że ruchy konstrukcji przestają być niewidoczne. Wilgotność powietrza i obciążenie śniegiem zmieniają się w cyklu rocznym, pas dolny reaguje na to niewielkim ruchem pionowym, a najmniej odporna na taki ruch jest sztywna warstwa wykończeniowa. Pękają spoiny płyt, tynk przy ścianach i narożniki, zwykle w tych samych miejscach co roku.

Drugi rachunek dotyczy wytężenia, czyli tego, jaką część nośności elementu wykorzystano. Górną granicą dla drewna i płytek kolczastych jest 95 procent, natomiast w projektach Grupy Burkietowicz przyjmuje się 90 procent, a z ostatnich pięciu punktów firma rezygnuje świadomie. Ten margines ma pokryć sytuacje, których nie da się zaplanować w kalendarzu: gwałtowny poryw wiatru, opady mokrego śniegu powyżej średniej albo worek śnieżny nawiany przy kominie czy lukarnie, gdzie na kilku metrach kwadratowych zbiera się kilkakrotnie więcej śniegu niż na reszcie połaci.

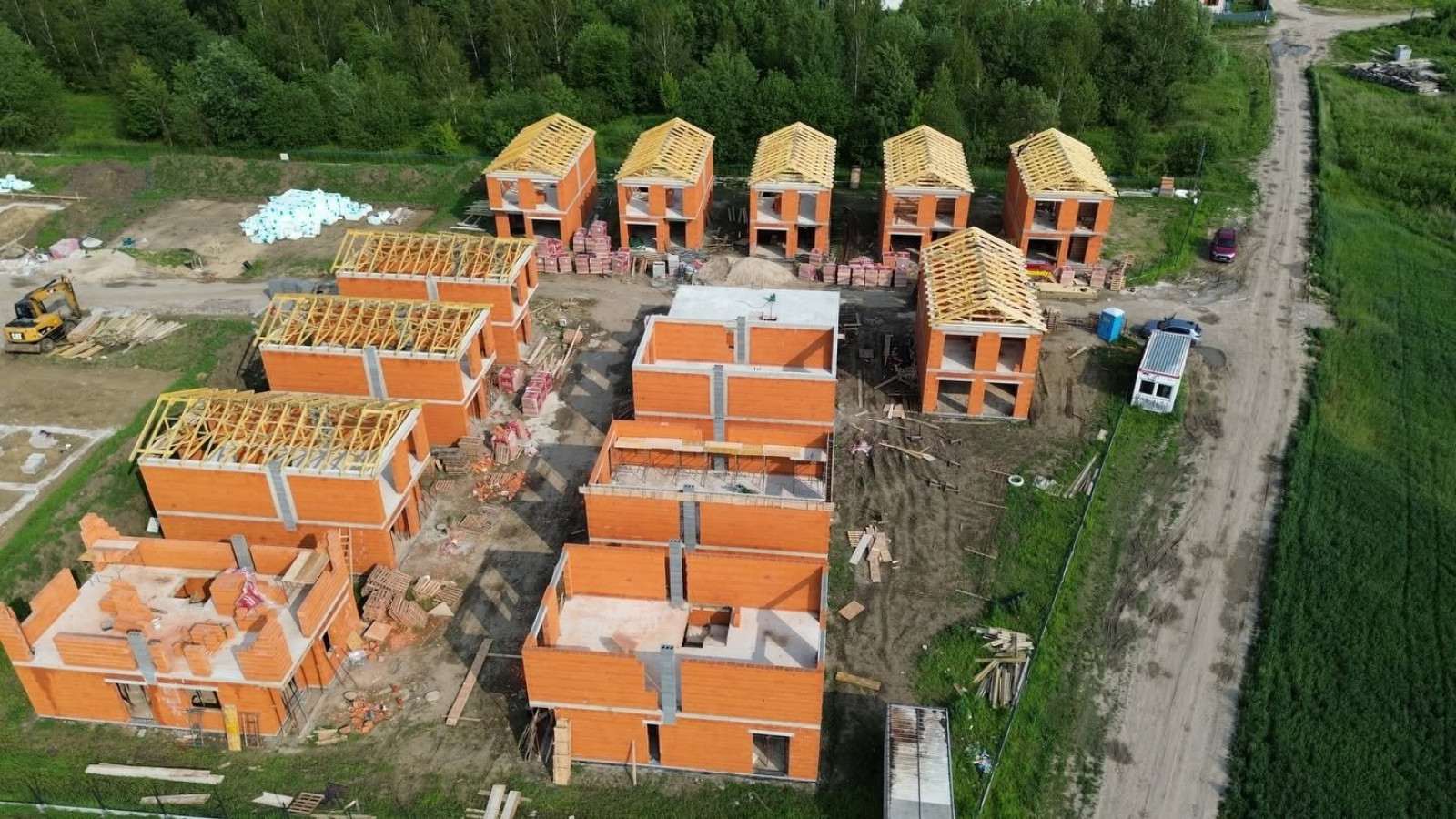

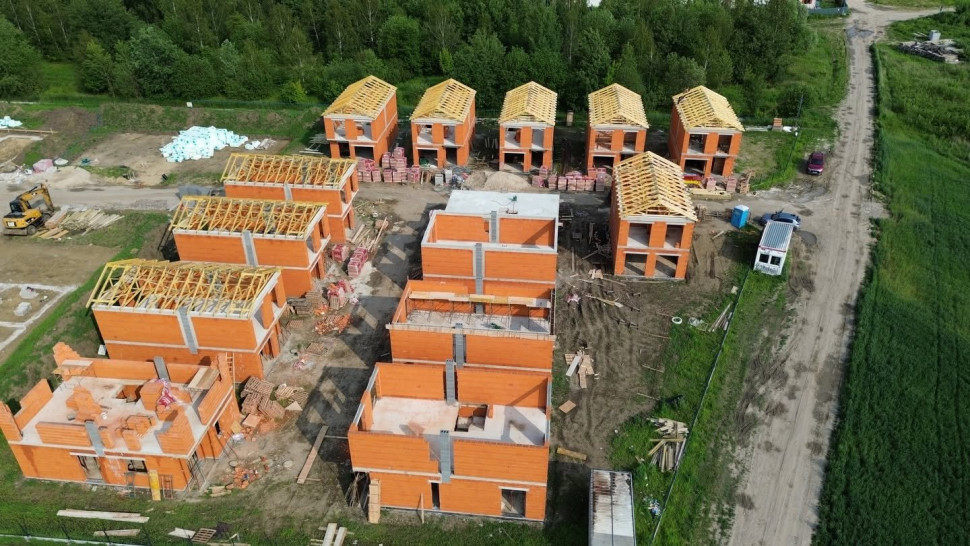

fot. Grupa Burkietowicz

Drewno C24 i ochrona biologiczna więźby

Obliczenia mają sens tylko wtedy, gdy drewno odpowiada przyjętym założeniom. W Grupie Burkietowicz używa się wyłącznie drewna klasy C24 według PN-EN 338 o grubości 45 mm, suszonego komorowo do wilgotności 15-18%, przy normowym progu 20%. Suszenie daje dwie rzeczy naraz. Odbiera grzybom i pleśni warunki do rozwoju, co ma znaczenie o tyle, że drewno wiązarów znika pod izolacją i przez kilkadziesiąt lat nikt tam nie zagląda. Zapewnia też stabilność wymiarową, bez której zęby płytek kolczastych stopniowo traciłyby docisk.

Drewno jest dodatkowo strugane i fazowane. Gładka powierzchnia, bez włóknistego nalotu, trudniej się zapala i lepiej przyjmuje impregnat, a sfazowane krawędzie zwęglają się wolniej od ostrych naroży. Odporność ogniowa drewna litego wynika zresztą przede wszystkim z fizyki samego materiału. Przekrój zwęgla się w tempie około 0,65 mm na minutę, a powstająca warstwa węgla osłania rdzeń, dzięki czemu konstrukcja traci nośność stopniowo i w sposób możliwy do przewidzenia przez straż pożarną.

Ochronę przed grzybami i owadami zapewnia preparat Axil 3000, zawierający między innymi propikonazol i dobrany do 2. klasy użytkowania według PN-EN 335, czyli do warunków panujących w wentylowanej przestrzeni dachowej. Impregnacja odbywa się w zakładzie produkcyjnym, bo skoncentrowany preparat powoduje poważne uszkodzenia oczu (klasyfikacja Eye Dam. 1) i jest bardzo toksyczny dla organizmów wodnych. Na budowie zostaje obróbka mechaniczna i tu również obowiązują zasady BHP: przy cięciu zaimpregnowanego drewna monterzy pracują w okularach zgodnych z PN-EN 166 i rękawicach według PN-EN 374, przy ryzyku rozprysków dochodzi odzież według PN-EN 13034, a trociny należy zebrać, żeby nie trafiły do gruntu ani do wody.

Czego pilnować po dostawie konstrukcji?

Wiązary przyjeżdżają na budowę w wymiarach docelowych, więc na etapie montażu nie ma już nic do dopasowywania. Ryzyko przenosi się na to, co wokół nich zrobią kolejne ekipy, a każdy z poniższych błędów zdarza się na budowach regularnie.

Ścianki działowe. Nie domurowuje się ich ciasno do pasa dolnego. Zostawia się szczelinę rzędu 10-15 mm, przykrytą później listwą. Ciasne podmurowanie zamienia ściankę w nieplanowaną podporę i zmienia schemat statyczny wiązara, który został policzony jako oparty na dwóch podporach, a przy sezonowych wahaniach wilgotności kończy się pęknięciem sufitu dokładnie wzdłuż tej ścianki.

Stężenia. Pojedynczy wiązar jest konstrukcją płaską i sam z siebie nie ma stateczności bocznej. Zapewnia ją dopiero układ stężeń deskowych, rozmieszczonych w miejscach wskazanych w projekcie. Na budowie bywają traktowane jak tymczasowe usztywnienie na czas montażu i po ustawieniu dachu demontowane, co jest błędem, bo bez nich pas górny, pracujący na ściskanie, może wygiąć się na bok w poprzek płaszczyzny wiązara i stracić nośność.

Węzły. Płytki kolczastej nie wolno demontować, podważać ani zastępować gwoździami czy wkrętami ciesielskimi, ponieważ przenosi ona obciążenie wszystkimi zębami wciśniętymi w drewno pod prasą i żaden łącznik wbijany ręcznie tego nie zastąpi.

Otwory. Elementów wiązara się nie przecina, nie nawierca ani nie podkuwa, niezależnie od tego, czy chodzi o komin, wyłaz dachowy czy kanał wentylacyjny. Wszystkie otwory muszą znaleźć się w projekcie, razem z wymianami, które przeniosą obciążenie na sąsiednie wiązary. Jeżeli na budowie pojawia się potrzeba przecięcia czegokolwiek, sprawa wraca do konstruktora, a nie do piły.

Lista kontrolna inwestora

Do producenta konstrukcji powinien trafić konkretny model pokrycia, a nie sama kategoria, pełny skład zabudowy sufitu razem z grubością izolacji, informacja o planowanym stryszku i jego zasięgu, o instalacji fotowoltaicznej oraz o cięższym sprzęcie, który ma wisieć pod stropem. Każdą zmianę w tych ustaleniach, od wymiany blachy na dachówkę po dołożenie drugiej warstwy płyty gipsowo-kartonowej, trzeba potwierdzić u konstruktora, bo to on odpowiada za utrzymanie wytężenia i ugięć w dopuszczalnych granicach.

Po dostawie warto sprawdzić zgodność konstrukcji z rysunkiem montażowym, a w trakcie prac dopilnować czterech rzeczy: szczeliny nad ściankami działowymi, pozostawienia stężeń na miejscu, nietkniętych płytek kolczastych i braku otworów wykonanych poza projektem. Rzeczy przechowuje się wyłącznie w tej części stryszku, która została zaprojektowana na 100 kg/m², pamiętając, że poza nią dopuszczalne obciążenie spada do 40 kg/m².

Konstrukcje dla klientów indywidualnych Grupa Burkietowicz projektuje zawsze od podstaw, pod konkretne pokrycie, układ ścian nośnych, planowany sposób wykorzystania poddasza oraz strefę śniegową i wiatrową działki, a produkuje zgodnie z PN-EN 14250. Na budowę trafia wyrób gotowy, bez potrzeby przeróbek. Im wcześniej informacja o docelowej dachówce i zabudowie sufitu dotrze do producenta, tym mniej kosztowne są ewentualne korekty. Szczegóły oferty i kontakt z działem technicznym: burkietowicz.pl.
