Kanały wentylacji mechanicznej a strop

Print image
Copy link image
time image Artykuł na: 4-5 minut

Wentylacja mechaniczna w budynkach jednorodzinnych zagościła już na dobre. Lepsza wentylacja pomieszczeń i oszczędności związane z ogrzewaniem przekonały już nie jednego inwestora.

Najpopularniejsze systemy kanałów wentylacji mechanicznej opierają się na elastycznych kanałach polietylenowych lub sztywnych kanałach stalowych. Pierwsze rozwiązanie można stosować zarówno na stropie (w warstwie styropianu akustycznego) jak i pod stropem (w przestrzeni instalacyjnej pomiędzy konstrukcją stropu a sufitem podwieszanym). Drugie rozwiązanie ze względu na duże przekroje kanałów stalowych najczęściej wykonywane jest pod stropem. Oba systemy cechują się tym, że trzeba uwzględnić dodatkową przestrzeń na prowadzenie instalacji.

W przypadku kiedy decydujemy się na instalacje wentylacji mechanicznej i zależy nam na zmniejszeniu wysokości budynku lub pomieszczenia o kilka centymetrów, można zastosować strop sprężony gęstożebrowy RECTOR, dzięki któremu możemy część instalacji ukryć w grubości stropu.

Stropy RECTOR są belkowo-pustakowymi, prefabrykowanymi stropami sprężonymi. Zastosowanie belki sprężonej pozwala uzyskać stropy o rozpiętości nawet do 9,9 m a szeroka gama wypełnień dostosowana jest do grubości stropu. Na wysokość stropu wpływ ma projektowana rozpiętość oraz projektowane obciążenia jakie będzie musiał przenieść strop i wynoszą od 16 cm do 34 cm. W zależności od zastosowanego wypełnienia RECTOBETON (wypełnienie - pustak betonowy) lub strop RECTOLIGHT (wypełnienie - panele drewnopochodne).

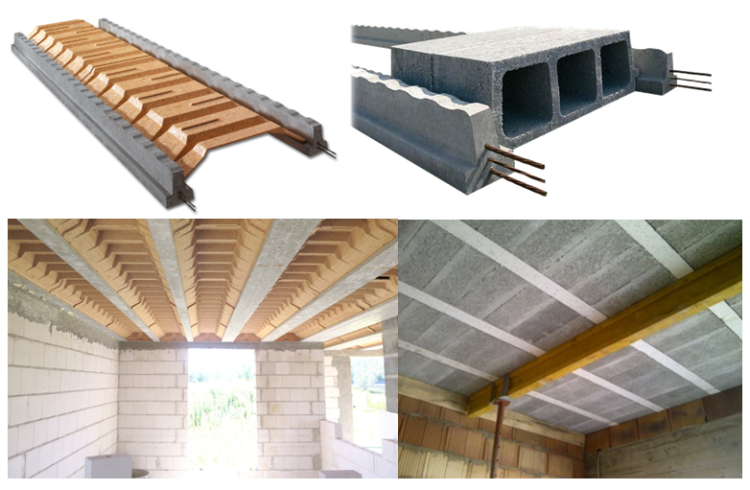

Stropy sprężone RECTOR w systemie RECTOLIGHT i RECTOBETON
RECTOLIGHT                                                           RECTOBETON

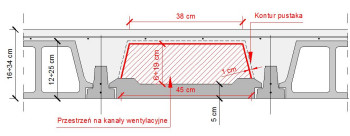

Przekrój stropu Rectolight • W zależności od wysokości stropu, przestrzeń instalacyjna wynosi od 7 do 14 cm wysokości
• Montaż instalacji po wykonaniu stropu
• W przypadku awarii, łatwy dostęp do kanałów przez demontaż sufitu podwieszanego
• Kanały poprzeczne do żeber prowadzone są pod stropem

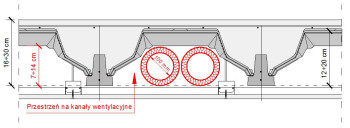

Przekrój stropu Rectobeton
• W zależności od wysokości stropu, przestrzeń na instalacje wynosi od 7 do 20 cm
• Montaż instalacji w trakcie wykonywania stropu
• Możliwość tynkowania stropu
• W przypadku awarii, utrudniony dostęp do kanałów, które znajdują się w konstrukcji stropu
• Kanały poprzeczne do żeber prowadzone są pod stropem

Systemy stropowe RECTOR doskonale sprawdzają się zarówno w budownictwie nowym jak i podczas wymiany stropów  w budynkach istniejących. Długość belek może dochodzić do 10 m.

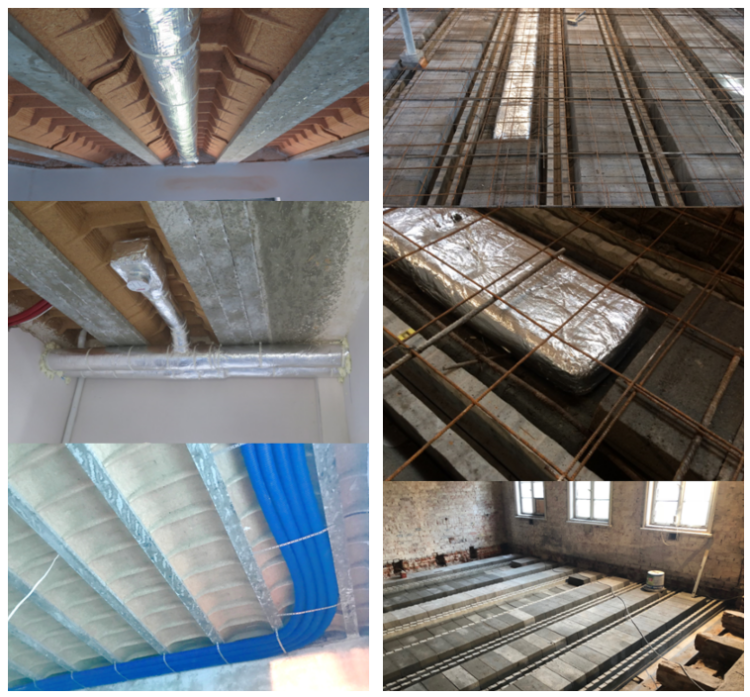

Rozprowadzenie kanalów wentylacji mechanicznej  w stropach RECTOR
Jeżeli na wentylację mechaniczną zdecydujemy się na jeszcze na etapie projektu, możemy wybrać takie rozwiązania, które ułatwią nam rozprowadzenie instalacji. Zarówno w przypadku stropu RECTOBETON jak i RECTOLIGHT, możliwe jest częściowe ukrycie instalacji montowanych równolegle do żeber nośnych stropu.

Przykład rozwiązania stropów RECTOR bez ścian konstrukcyjnych wewnątrz budynku:

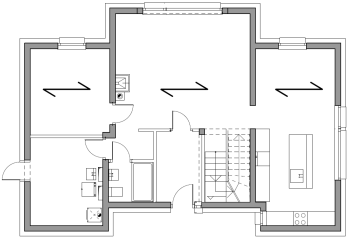

Ściany konstrukcyjne wewnątrz budynku - maks. rozpiętość stropu 5,8 m
Układ przed zmianami:
• 15 mb ścian konstrukcyjnych wewnątrz budynku

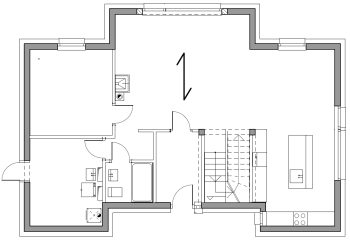

Bez ścian konstrukcyjnych wewnątrz budynku – maks. rozpiętość stropu - 8,2 m
Układ po zmianach:
• 2 słupy żelbetowe wewnątrz budynku
• Dodatkowe 1,8 m2 powierzchni użytkowej.
• Jednoprzestrzenne wnętrze
• Możliwość ukrycia części kanałów wentylacji mechanicznej w grubości stropu
Rozprowadzenie kanałów wentylacyjnych pod stropami RECTOR
• Kanały poprzeczne do żeber (pod stropem) prowadzone przez pomieszczenia (kotłownia, łazienka, kuchnia)
• Kanały równoległe do żeber (w grubości stropu) prowadzone do pokoju, salonu oraz jadalni

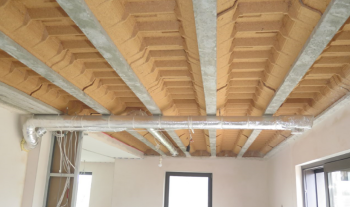

Położenie przewodów wentylacji mechanicznej
Przewody wentylacji mechanicznej prostopadłe do belek stropowych

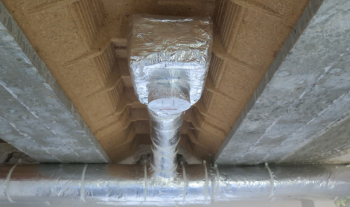

Przejście kanału w przestrzeni miedzybelkowej
Przejście kanału do przestrzeni międzybelkowej

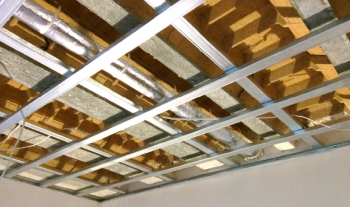

Przejścia przez ściany działowe
Przejścia przez ściany działowe można wykonać w grubości stropu

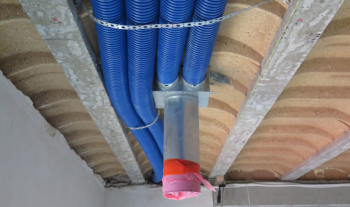

Przejścia przez ściany nośne
Przejścia przez ściany nośne można wykonać w osi wieńca żelbetowego

STROPY RECTOR

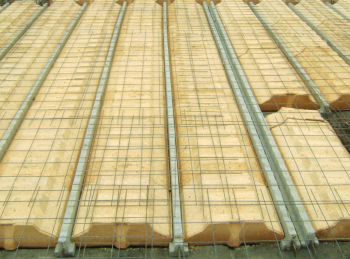

Stropy RECTOR
• 2x szybszy montaż w porównaniu z pustakami betonowymi,
• System występuje najczęściej wraz z sufitami podwieszanymi i umożliwia ukrycie części instalacji w grubości stropu,
• Lekkie i łatwe w docinaniu panele

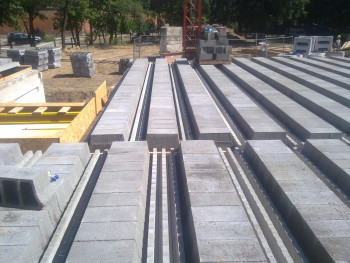

Stropy RECTOR
• Brak "klawiszowania" stropów,
• System  najczęściej wykańczany tynkiem gipsowym lub cementowo-wapiennym

ZALETY STROPÓW GĘSTOŻEBROWYCH SPRĘŻONYCH:

  • Szybki i łatwy montaż bez potrzeby stosowania ciężkiego sprzętu,
  • Praktycznie całkowita eliminacja szalunków stropowych,
  • Brak pracochłonnych żeber rozdzielczych,
  • Mniejsze ugięcia, brak efektu "klawiszowania" stropu,
  • Oszczędności związane z pracami zbrojarskimi,
  • Mniejsze zużycie betonu i stali na budowie,
  • O 60% mniej stempli w porównaniu do tradycyjnego stropu,
  • Możliwość uzupełnienia systemu o prefabrykowane podciągi sprężone,
  • Towar dostępny od ręki,
  • Technologia dobrze znana wykonawcom,
  • Wsparcie techniczne na każdym etapie budowy.

źródło i zdjęcia: Rector
