Przygotowanie do montażu
Aby rozpocząć montaż, należy zdjąć pokrywę unifonu. W tym celu należy odkręcić śrubę umieszczoną pod głośnikiem słuchawki, a następnie delikatnie zdjąć pokrywę, chwytając za górną i dolną część obudowy. Następnie należy ustalić typ instalacji.
W przypadku domofonu SMART 5P, mamy możliwość podłączenia do instalacji 4-, 5- i 6-żyłowe. Oczywiście przed podłączeniem konieczne jest określenie liczby przewodów w systemie, co pozwoli dobrać odpowiedni schemat podłączenia.
Przewody instalacyjne należy przełożyć przez obudowę unifonu, a następnie przygotować je do podłączenia do zacisków.
Montaż unifonu w zależności od instalacji
W przypadku instalacji 4-żyłowej, jeśli instalacja wykorzystuje otwieranie w linii mikrofonu, należy podłączyć przewody zgodnie ze schematem zawartym w instrukcji.
Konieczne jest wykorzystanie fabrycznie zamontowanego kondensatora, który umożliwia pracę w tym układzie.
Przy instalacji pięciożyłowej podłączenie jest bardziej elastyczne. Każdy przewód odpowiada za jedną funkcję (np. mikrofon, głośnik, otwieranie zamka).

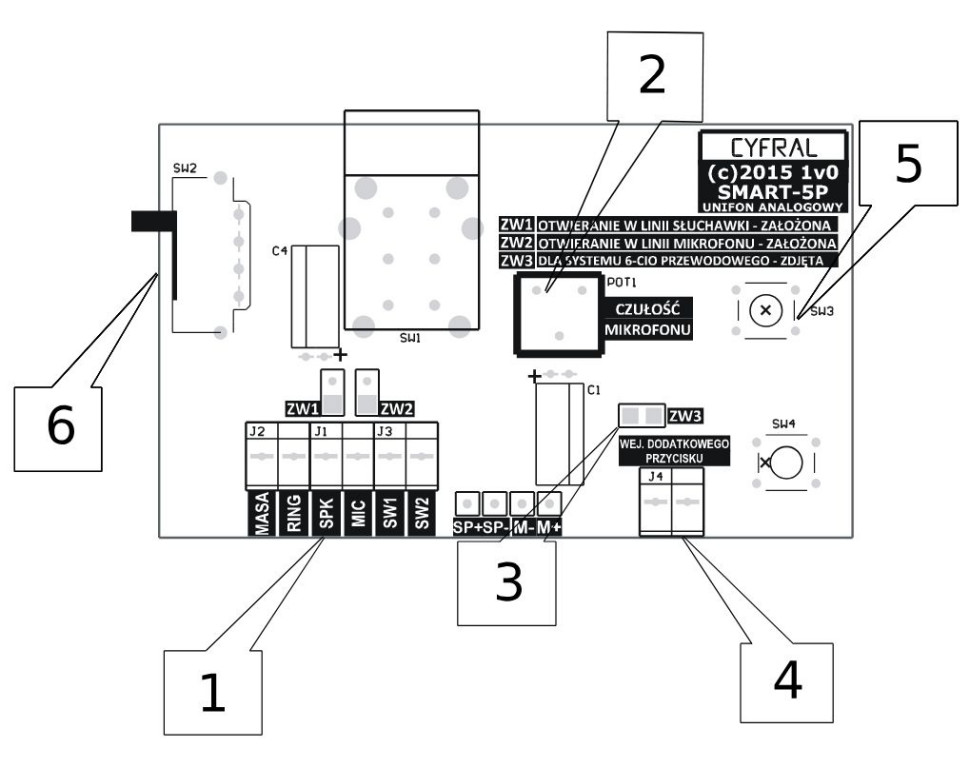

Elementy regulacyjne unifonu SMART 5P CYFRAL
1. Złącze do podłączenia linii unifonu przychodzącej z centrali
2. Potencjometr regulacji czułości mikrofonu w unifonie
3. Zworki konfiguracyjne systemu.
4. Złącze dodatkowego przycisku.
5. Przycisk otwierania zamka
6. Trójpozycyjny przełącznik głośności dzwonka: wysoki poziom dzwonka, średni poziom dzwonka, dzwonek wyłączony
Szczegółowy schemat znajduje się w instrukcji, a przewody należy podłączyć do odpowiednich zacisków na podstawie oznaczeń. Piąty przewód podłączamy zgodnie z przeznaczeniem (np. sygnał otwierania bramy lub kontrola dodatkowych funkcji).

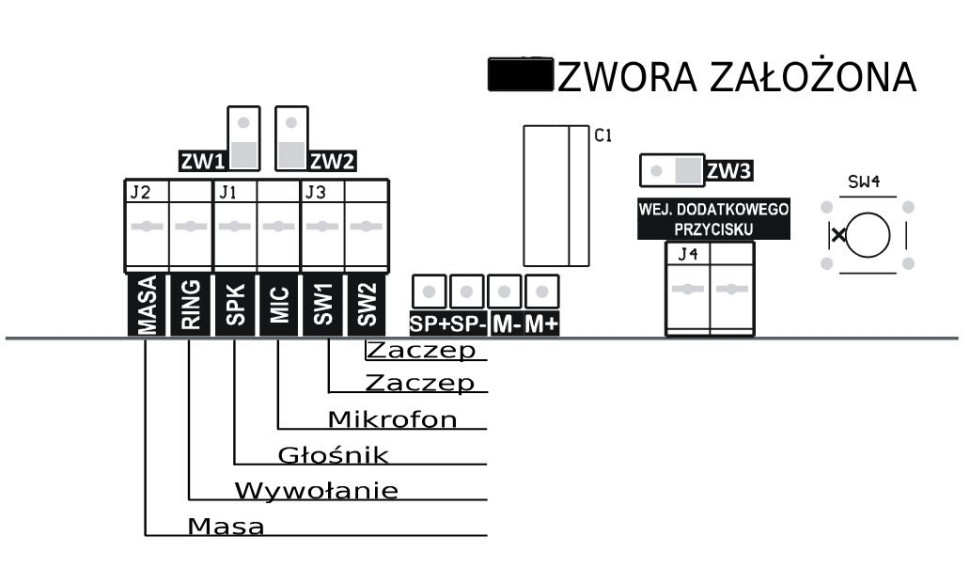

W przypadku instalacji sześciożyłowej podłączenie odbywa się zgodnie z najprostszym schematem, gdzie każda funkcja (głośnik, mikrofon, otwieranie drzwi itp.) ma dedykowany przewód.
Konfiguracja i regulacja unifonu
Po podłączeniu przewodów warto sprawdzić działanie systemu i dokonać niezbędnych regulacji czułości mikrofonu i głośności dzwonka.
Do regulacji czułości mikrofonu należy użyć potencjometru, aby dostosować poziom czułości mikrofonu unifonu. Z kolei trójpozycyjny przełącznik umożliwia ustawienie głośności dzwonka na niski, średni lub wysoki poziom, a także jego wyłączenie.
Podłączenie dodatkowego przycisku
SMART 5P posiada opcję podłączenia przycisku wielofunkcyjnego (np. do sterowania bramą). Przyciski te działają niezależnie od systemu domofonowego.
Podsumowanie
Podłączenie kabli do domofonu SMART 5P to proces wymagający znajomości schematu instalacji i podstawowych umiejętności technicznych. Prawidłowy montaż zapewnia nie tylko wygodę użytkowania, ale także poprawne działanie systemu. Pamiętaj, aby zawsze korzystać z dedykowanych schematów i regulacji dostępnych w instrukcji producenta.
Dzięki temu poradnikowi proces instalacji powinien przebiec bez problemów, niezależnie od liczby przewodów w Twoim systemie.
