Ogień nie straszny drewnianym konstrukcjom! Poznaj przegrody ogniowe z drewna klejonego NordWOOD

Oferta firmy NordWOOD obejmuje:

• Sprzedaż elementów z drewna klejonego w klasie GL24c, GL24h, GL28c, GL28h, GL30c, GL30h, GL32c, GL32h, oraz GL36h (na zapytanie) w jakości SI (wizualna) i NSI (niewizualna): belki proste (standardowe), belki łukowe, układy ramowe proste i łukowe, kratownice, słupy prostokątne i okrągłe.
• Konstrukcje drewniane hal tenisowych łukowych z pokryciem PCV

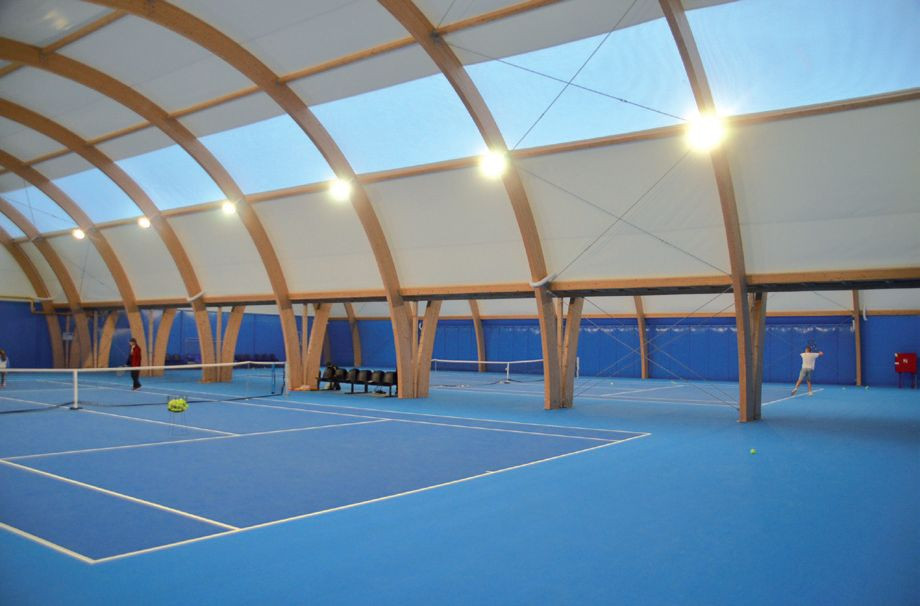

Hala tenisowa łukowa podwójna z pokryciem PCV w Świdniku

• Kompleksowa obsługa projektowa i dokumentacja wykonawcza;
• Doradztwo i nadzór techniczny;
• Dostawa i montaż konstrukcji;
• Indywidualne i systemowe łączniki stalowe.

Przegrody ogniowe z drewna klejonego: stropowe i ścienne

Firma NordWOOD jako jedyna w Polsce posiada klasyfikację ogniową umożliwiającą wykonywanie przegród ogniowych z drewna klejonego tj. stropów w klasie REI 60 oraz ścian w klasie EI 60.

Wszystkie elementy dostarczane przez firmę pochodzą z certyfikowanych obszarów leśnych i są produkowane zgodnie z normą EN 14080:2013, pod stałym nadzorem jednostek certyfikujących, co zapewnia najwyższą jakość oferowanych produktów.

Przykład wykonania stropu p.poż na obiekcie hotelowym w Ostródzie - strop REI 60 wraz z przepustami dla instalacji wentylacyjnej i klimatyzacji. fot. NordWOOD

Wśród głównych materiałów stosowanych do wznoszenia konstrukcji (drewno, stal, beton) drewno jest jedynym palnym materiałem. Pomimo to drewno jest w stanie zachować nośność, szczelność i izolacyjność konstrukcji nawet do 60 minut - REI 60.

Strop drewniany ppoż. klasy REI 60 na obiekcie Aquapark hotel Radisson Blu Resort & Conference Center, Ostróda. fot. NordWOOD

Dzieje się tak, ponieważ palące się drewno na powierzchni przekroju elementu stopniowo zwęgla się, tworząc warstwę izolacyjną dla rdzenia przekroju. Zwęglona warstwa nie ma właściwości nośnych, ale ogranicza odpływ tlenu do nośnego rdzenia przekroju, zapobiegając spaleniu.

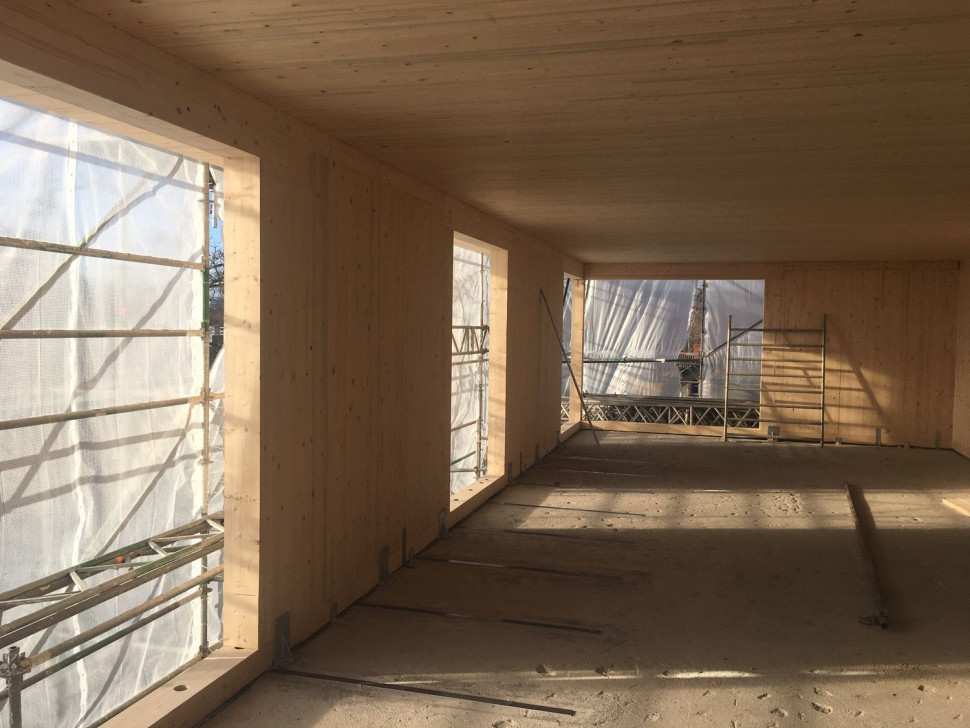

Nadbudowa z drewna klejonego na prywatnym domu wielorodzinnym w Sopocie. fot. NordWOOD

Szczególnie dobrym materiałem odpornym ogniowo jest drewno klejone, które pozwala uzyskać niemal dowolne przekroje i kształty, a większa szerokość elementu, zapewnia większą grubość warstwy izolacyjnej - zwęglonej. Obecna technologia i wiedza inżynierska pozwalają budować obiekty z drewna klejonego o wysokości powyżej 50 m.

Przykładem zastosowania takiego drewna w obiektach wymagających dużej odporności ogniowej są wieżowce zbudowane przy użyciu drewna klejonego i płyt CLT (cross laminated timber) tj.: akademik „Tallwood House” w Vancouver o wys. 53 m czy 18-kondygnacyjny apartamentowiec Mjöstomet w Brumunddal (Norwegia) oraz 14-kondygnacyjny w Bergen (Norwegia). Coraz częściej też stosuje się drewno jako materiał na przegrody ogniowe ścienne i dachowe w budynkach biurowych, jak również domach prywatnych.

Ściany - przegrody pionowe nienośne – klasyfikacja ogniowa EI 60

Dane techniczne:

• Klasa i gatunek drewna: GL24h świerk.
• Grubość przegrody: 100-240 mm.
• Wysokość przegrody w układzie pionowym paneli: do 4 m.
• Wysokość przegrody w układzie poziomym paneli: bez ograniczeń (przy założeniu rozstawu słupów co maks. 3 m).

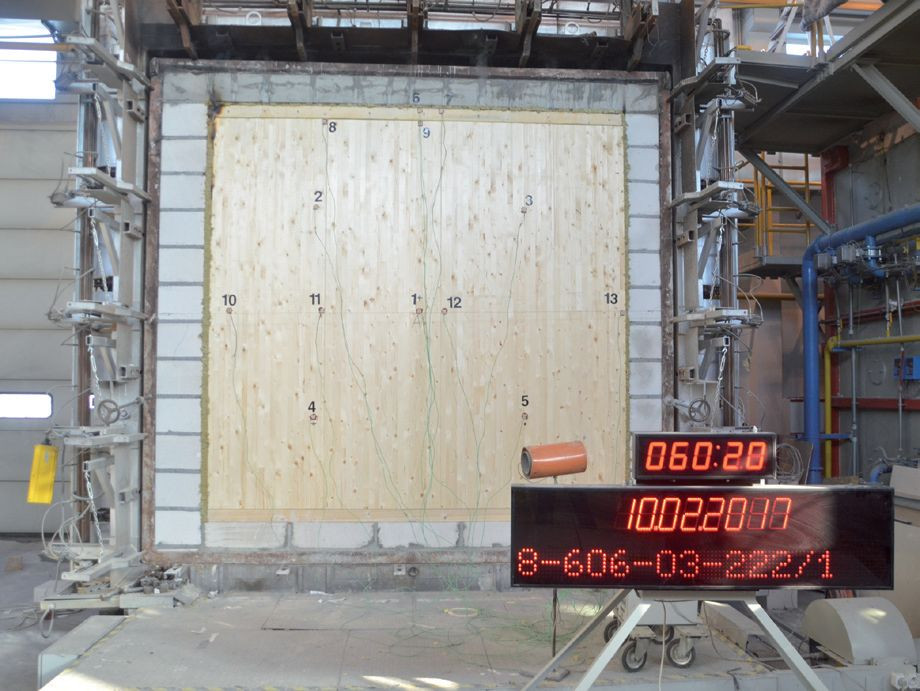

Klasyfikacja ogniowa ściany z drewna klejonego - przebieg badania

Stropy - przegrody ogniowe nośne - klasyfikacja ogniowa REI 60

Dane techniczne:

• Klasa i gatunek drewna: GL24h lub GL28h świerk.
• Grubość przegrody: 100-240 mm (w zależności od obciążenia i rozpiętości) - tabele przeliczeniowe dostępne na życzenie klienta.
• Rozpiętość stropu: maks. długość elementów do 27 m.

Zalety przegród ogniowych NordWOOD

• Bezpieczeństwo - system ścian pionowych nienośnych NordWOOD spełnia warunek EI 60, system stropowy NordWOOD spełnia warunek REI 60.
• Izolacyjność akustyczna i termoizolacyjna - współczynnik przewodzenia ciepła dla drewna klejonego λ= 0,12 W/mK.
• NRO - zgodnie z instrukcją ITB nr 401/2004 drewno klejone o wymiarze co najmniej 12 x 12 cm klasyfikuje się jako NRO (nierozprzestrzeniające ognia). Elementy z drewna klejonego mogą być zaprojektowane do klasy odporności ogniowej maksymalnie R90.
• Szybkość montażu - elementy połączone są ze sobą za pomocą sytemu pióro-wpust.
• Estetyka wnętrza - niewidoczne połączenia paneli.
• Ekonomika rozwiązań - mniejsza waga w porównaniu do stropów żelbetowych.
• Elastyczność - możliwość zastosowania przegród o różnej grubości i jakości wykończenia.
• Ekologia - surowiec do produkcji paneli pochodzi z zakładów prowadzących zrównoważoną i trwałą gospodarkę leśną.
• System przegród ogniowych NordWOOD może być również wykorzystywany w systemach dachowych.

Zdjęcie główne: nadbudowa z drewna klejonego na prywatnym domu wielorodzinnym w Sopocie

Autor: Marek Ciesielski, firma NordWOOD
