Kolektory słoneczne - warunki instalacji
Warunkiem prawidłowego działania kolektorów słonecznych jest odpowiedni dobór instalacji do naszych potrzeb.

Zadania jakie mają spełniać kolektory słoneczne

W naszym klimacie najwyższe zyski ciepła z energii słonecznej przypadają na okres wiosenno-letni, czyli czas, gdy nie ogrzewamy domów. W tym czasie kolektory można wykorzystać do dogrzewania wody do mycia i ewentualnie wody w basenie. W okresach grzewczych mogą jedynie wspomagać pracę systemu grzewczego, gdyż słońca jest po prostu za mało, aby kolektory mogły służyć jako główne źródło ciepła.



Jeśli zadaniem kolektorów ma być:
  • przygotowanie c.w.u. – trzeba określić liczbę litrów ciepłej wody zużywanej dziennie przez domowników;
  • przygotowanie c.w.u. i podgrzanie wody w basenie – oprócz zapotrzebowania na ciepłą wodę należy podać firmie pojemność basenu;
  • wspomaganie c.o. – należy podać charakterystykę instalacji grzewczej oraz dane o stratach cieplnych budynku.
Na podstawie wymienionych danych firma instalacyjna określi zapotrzebowanie na ciepło z instalacji solarnej i obliczy wielkość zasobnika oraz liczbę kolektorów.

Jaki wybrać rodzaj kolektorów słonecznych?

Najlepiej, gdy w wyborze kolektorów słonecznych pomogą nam specjaliści z firmy, do której dostarczymy niezbędne dane. Jest kilka rodzajów kolektorów, spośród których trzeba będzie wybrać ten najwłaściwszy dla nas.



Budowa kolektora płaskiego
Budowa kolektora płaskiego (fot. Viessmann)

Kolektory płaskie

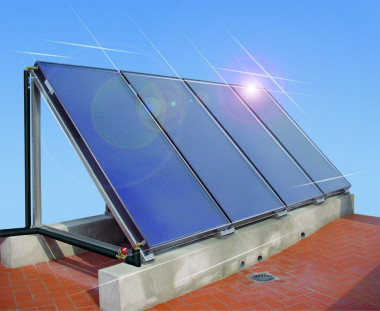

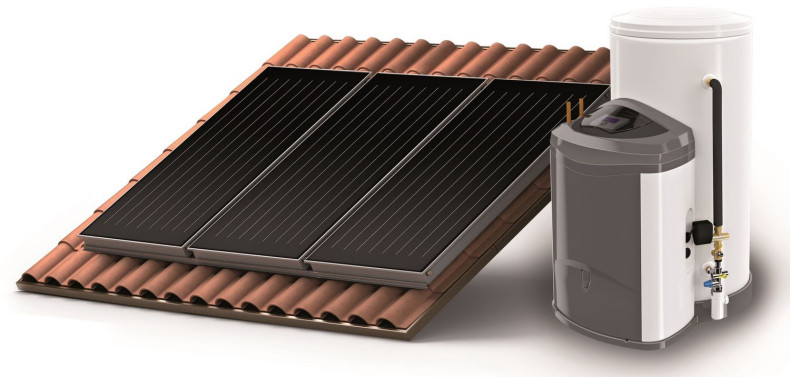

Kolektory płaskie. Zyskały dużą popularność dzięki przystępnej cenie i prostej konstrukcji
(fot. Hewalex)
Płaskie niepróżniowe. Głównym elementem takiego kolektora jest płyta stalowa, miedziana lub aluminiowa pokryta absorberem, czyli czarnym chromem, niklem, miedzią lub tlenkiem tytanu, czyli substancją pochłaniającą promieniowanie słoneczne.



W najtańszej wersji płyta może być pokryta czarnym lakierem, ale wtedy sprawność kolektora jest nieco mniejsza.



Na spodzie płyty znajdują się cienkie rurki, w których płynie czynnik grzewczy – rozcieńczony glikol. Pod rurkami umieszczona jest izolacja cieplna z wełny mineralnej lub pianki poliuretanowej, która redukuje oddawanie nagromadzonego ciepła do znajdującej się niżej płyty z blachy stalowej z powłoką aluminiowo-cynkową. Całość otacza rama kolektora, wykonana z włókna szklanego lub aluminium.



Aby ochronić kolektor przed deszczem, gradem czy śniegiem, płytę zabezpiecza się od zewnątrz szybą ze szkła hartowanego lub innego przezroczystego tworzywa.



Kolektory próżniowe

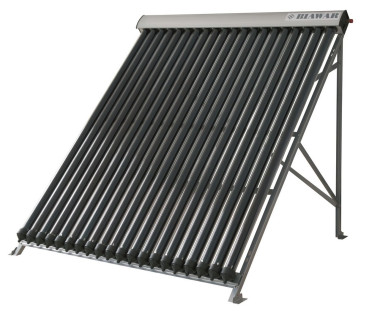

(fot. Nibe Biawar)
Kolektory próżniowe

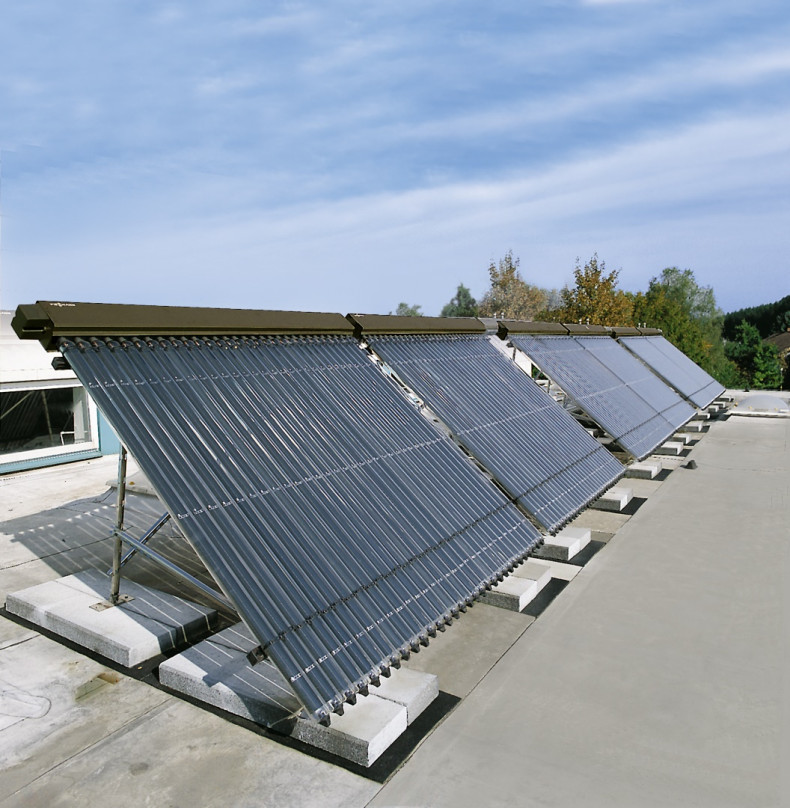

Kolektory próżniowe. Mają one wyższą sprawność niż płaskie – dzięki minimalnym stratom ciepła z absorbera, jednak są od tamtych droższe (fot. Hartmann)
Próżniowe (rurowe). W kolektorach tych wychwycona energia cieplna zostaje zatrzymana w „cieplnej pułapce”, którą jest próżnia. To właśnie dzięki niej kolektory te charakteryzuje bardzo niski współczynnik strat ciepła.



Szklane rury kolektora wykonane są ze szkła boro-krzemowego o wysokim współczynniku przepuszczalności światła z promieniowania słonecznego. Mocuje się je szeregowo w izolowanej szynie zbiorczej, w której biegną rurki miedziane zbiorcze.



Ze względu na konstrukcję warstwy izolacyjnej, kolektory próżniowe dostępne są w dwóch odmianach:



jednościankowej – składają się z pojedynczych rurek szklanych, które wypełnia próżnia (spełniająca zadanie izolacji cieplnej). W środku znajdują się elementy absorbujące (najczęściej jest to cienka blacha miedziana lub aluminiowa pokryta warstwą absorbującą), które przekazują ciepło do szyny zbiorczej kolektora. Szyna ta jest izolowana termicznie, co zapobiega tworzeniu się mostków cieplnych;



dwuściankowej – typu termos – składają się z podwójnych rurek typu termos. Wewnętrzną rurkę pokrywa wielowarstwowy absorber typu termos, skąd energia cieplna przekazywana jest do szyny zbiorczej. Przestrzeń wewnątrz obu rurek wypełnia próżnia. Tak jak powyżej, szyna jest termicznie zaizolowana.



Rurka próżniowa dwuściankowa, typu termos. Między szklanymi ściankami (wewnętrzną i zewnętrzną). Wewnętrzna rurka pokryta jest selektywną powłoką absorbującą – tutaj tworzy się użytkowe ciepło słoneczneRurka próżniowa dwuściankowa, typu termos

Odebranie ciepła od kolektorów próżniowych może przebiegać dwojako:



przez przepływ bezpośredni. Energia cieplna przekazywana jest z warstwy absorbującej do szyny zbiorczej przez rurki o małych przekrojach, w których płynie czynnik grzewczy;



ciepłowodami popularnie nazywanymi – rurkami ciepła (ang. heat pipe). Rurka ta jest zamkniętą kapilarą, w której zachodzą w sposób stały procesy parowania (pobrania ciepła) i skraplania (oddania ciepła). Para zbiera się na kondensatorze rurki ciepła, umieszczonym na jej końcu i skraplając się, oddaje ciepło do instalacji. Roztwór glikolu spływa po wewnętrznej ściance rurki i cały proces się powtarza.



Kolektory rurowe mogą mieć pod rurkami ściankę z lustrzanej stali szlachetnej, dzięki której rurki szklane mogą być nagrzewane także w kierunku przeciwnym do kierunku padania promieni słonecznych. Takie rozwiązanie pozwala wykorzystać zarówno promieniowanie rozproszone, występujące przy zachmurzonym niebie, jak i ukośnie padające promienie słoneczne w zimie.



Kolektor rurowy z lustrzaną stalą szlachetnąKolektor rurowy z lustrzaną stalą szlachetną, która umożliwia nagrzewanie kolektora z kierunku przeciwnego do kierunku padania promieni słonecznych

Jakie miejsce wybrać dla kolektorów słonecznych?

Mamy następujące możliwości wyboru miejsca na zamontowanie kolektorów słonecznych:

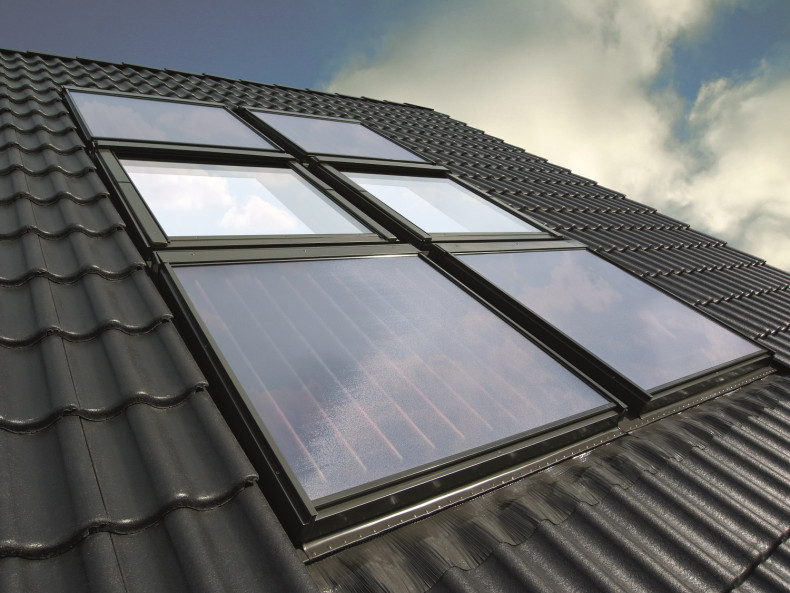

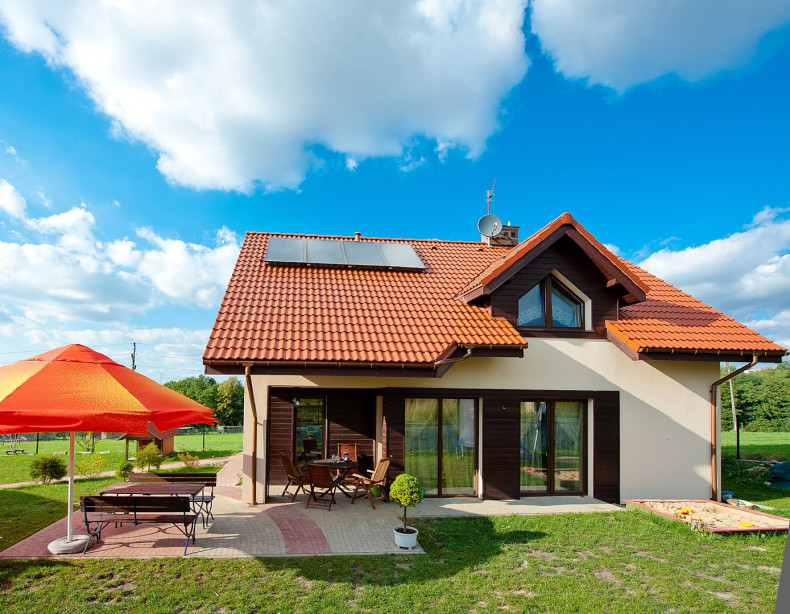

  • w połaci dachu – jeśli ma on nachylenie nie mniejsze niż 25°;
  • na dachu spadzistym, płaskim lub na ziemi – w dwóch ostatnich przypadkach konieczna jest dodatkowa konstrukcja wsporcza przymocowana do dachu;
  • na ścianie budynku – tak usytuowane kolektory są mniej narażone na chłodzące działanie wiatru niż zamontowane na dachu. Mogą też wykorzystać dodatkowe promieniowanie, które odbija się od ziemi i obiektów znajdujących się w pobliżu kolektora.
Najwyższą wydajność mają kolektory ustawione pod kątem 45° do poziomu i skierowane na południe. Jeśli takie ustawienie nie jest możliwe, wybiera się ustawienie w kierunku jak najmniej odchylonym od południa.



Kolektory nie mogą być zacienione przez inne budynki ani drzewa.



Emilia Rosłaniec
