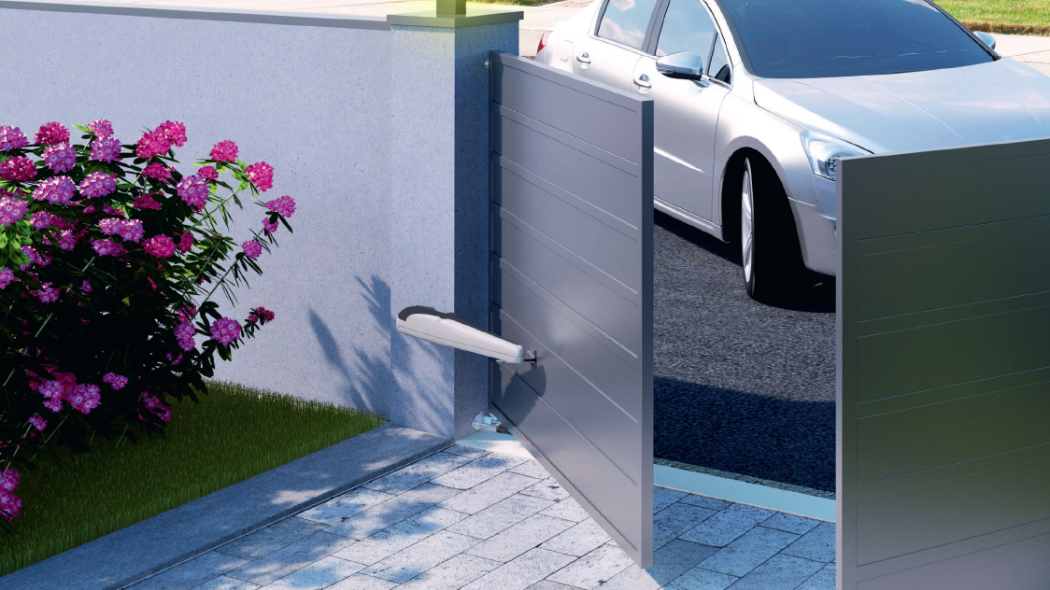

Napęd do bramy skrzydłowej bez kosztownych błędów. Jak dobrać siłownik do skrzydła od 1,5 do 8 m?

Podstawą doboru jest długość jednego skrzydła, a nie tylko całkowita szerokość bramy. Jeżeli wjazd ma 4 m i składa się z dwóch skrzydeł po 2 m, w tabelach doboru należy szukać napędu dla skrzydła 2-metrowego. Jeżeli każde skrzydło ma 4 m, automatyka musi być dobrana właśnie do takiego wymiaru.

Drugim parametrem jest waga skrzydła bramy. Tabele doboru obejmują zarówno lekkie konstrukcje, na przykład skrzydła o długości około 1,5 m i wadze 200 kg, jak i bardzo duże bramy dochodzące do 8 m długości oraz 1000 kg na jedno skrzydło. Te wartości trzeba rozpatrywać razem, bo długie skrzydło działa na napęd większą dźwignią, a ciężka konstrukcja wymaga większej siły przy starcie i zatrzymaniu.

Przed zakupem warto sprawdzić wagę w dokumentacji producenta ogrodzenia albo u wykonawcy bramy. Szacowanie „na oko” bywa mylące, szczególnie przy bramach pełnych, kutych i mocno zabudowanych. Znaczenie ma również wiatr. Pełne skrzydło potrafi zachowywać się jak żagiel, więc na otwartej działce lub w miejscu narażonym na silne podmuchy rozsądniej jest wybrać napęd z rezerwą mocy, zamiast modelu pracującego dokładnie na granicy katalogowych możliwości.

Siłowniki liniowe, czyli uniwersalny standard

Siłowniki liniowe, często nazywane ślimakowymi, są bardzo popularnym rozwiązaniem do bram skrzydłowych. Z punktu widzenia użytkownika to zwarta konstrukcja i szerokie zastosowanie przy standardowych bramach posesyjnych.

Takie napędy dobrze sprawdzają się przy bramach ciężkich, narażonych na podmuchy wiatru, wybierane są też ze względów estetycznych. Przykładem są siłowniki z serii BOB marki Beninca. Model BOB21 jest przeznaczony do krótszych skrzydeł, 2,10 m, BOB30 do skrzydeł do 3 m, a BOB50 może obsługiwać skrzydła o długości do 5 m. Siłowniki BOB21 i BOB30 są jednymi z najwęższych na rynku – szerokość zaledwie 88 mm, dzięki czemu idealnie pasują nawet na bardzo wąskie słupki oraz bramy wyposażone w furtki. Od kilku lat produkowana jest też wersja w kolorze ciemnym grafitowym siłowników BOB, na 24 Vdc – z gamy TURBO, która idealnie wpisuje się w aktualny trend w branży ogrodzeniowej.

Siłownik liniowy będzie dobrym wyborem dla wielu klasycznych bram stalowych, panelowych i ażurowych. Nie jest jednak rozwiązaniem do każdego słupka. Jeśli brama jest osadzona na szerokich słupach murowanych, a zawias znajduje się daleko od krawędzi słupka, lepiej od razu sprawdzić napęd z inną geometrią pracy. Do takich bram przeznaczone są generalnie napędy z ramieniem łamanym, tzw. teleskopowe czy siłowniki podziemne.

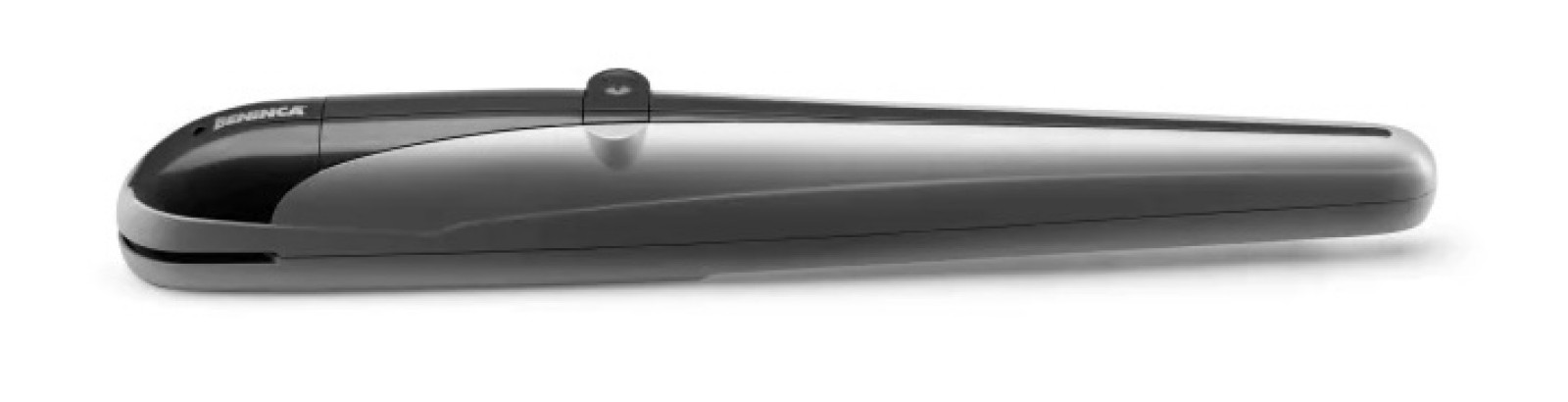

Siłownik do bram skrzydłowych BOB

Siłowniki teleskopowe do bram kutych i eleganckich ogrodzeń

Ten typ napędu często wybiera się do bram kutych, a niektóre modele – również do bram osadzonych na szerokich słupach, o dużych wymiarach montażowych. W serii BILL na część wysuwaną dostępna jest dodatkowa obudowa o nazwie BILL.CO, która zabezpiecza wysuwany element. Daje to połączenie trwałości, spokojnej pracy i wyglądu, który nie psuje charakteru eleganckiego ogrodzenia.

Seria BILL obejmuje modele do skrzydeł o długości 3 m, 4 m i 5 m, zarówno w wersji 230 Vac, jak i 24 Vdc – wersja Turbo. Seria TOM również występuje w wariantach do 3 m, 4 m i 5 m, a jej dodatkową zaletą jest tylny przegub, który pomaga kompensować niewielkie niewspółosiowości pojawiające się podczas ruchu bramy.

Ramiona łamane na szerokie słupki

Szerokie słupki klinkierowe, murowane lub kamienne często wymagają montażu dedykowanych siłowników. Wynika to z głęboko osadzonego zawiasu.

Do takich sytuacji służą siłowniki z ramieniem łamanym. Ramię składa się podczas ruchu, dzięki czemu napęd może pracować poprawnie mimo niekorzystnej geometrii słupka. To rozwiązanie bardzo często stosowane przy ogrodzeniach z szerokimi słupkami, gdzie estetyczne i technicznie poprawne zamocowanie standardowego siłownika byłoby kłopotliwe.

Modele Beninca to przede wszystkim wersja TURO – siłowniki SAM, przeznaczone do skrzydeł o długości do około 2,5 m. Charakteryzują się szybkim czasem otwarcia – 14 s do kąta 90 stopni (ze spowolnieniami), dużym wymiarem montażowym aż 28 cm i jednocześnie małym, kompaktowym wymiarem – tylko 17 cm. Są kompatybilne z systemem KNX, energooszczędne i wyposażone w kartę ładowania baterii.

Mocniejsza seria PREMIER pozwala obsłużyć skrzydła do 3 m. Jest to jeden z najmocniejszych na rynku siłowników – moment obrotowy wynosi 325 Nm. Wersja na 24 Vdc otwiera w 9 s – z gamy Beninca Turbo, a wymiar montażowy wynosi aż 30 cm. Przeznaczony do pracy intensywnej – intensywność wynosi 1770 cykli na dobę. Wybór ramienia łamanego nie jest więc awaryjnym kompromisem, lecz świadomym dopasowaniem napędu do rodzaju słupka.

Siłowniki podziemne, gdy automatyka ma pozostać niewidoczna

Siłowniki podziemne wybierają inwestorzy, którym zależy na maksymalnie estetycznym wyglądzie bramy. Mechanizm montuje się w specjalnej skrzynce pod powierzchnią gruntu, przy osi obrotu skrzydła. Po zakończeniu prac automatyka jest praktycznie niewidoczna i nie ingeruje w wygląd ogrodzenia.

To rozwiązanie szczególnie dobrze pasuje do bram kutych, stylizowanych, zabytkowych lub projektowanych indywidualnie. Wymaga jednak starannie przygotowanego montażu. Trzeba przewidzieć miejsce na skrzynki, odpływ wody, stabilne osadzenie i dostęp serwisowy. Efektem jest elegancki system, który nie konkuruje wizualnie z bramą.

Przykładem takiego napędu jest Beninca DU.350N z przekładnią ze stali i brązu w kąpieli olejowej. Przy skrzydle o długości 4 m model ten, zgodnie z tabelą doboru automatyki, obsłuży bramę o wadze do 400 kg. Warto jednak dodać, że przy krótszych skrzydłach jego możliwości są znacznie większe: dla długości od około 1,5 m do 2,5 m może pracować nawet ze skrzydłami o wadze do 800 kg. To dobrze pokazuje, dlaczego przy wyborze napędu nie wolno patrzeć wyłącznie na maksymalną długość skrzydła. Ten sam siłownik może mieć inną dopuszczalną nośność w zależności od wymiaru bramy.

Siłowniki hydrauliczne do długich i ciężkich skrzydeł

Przy bardzo dużych bramach wchodzą w grę siłowniki hydrauliczne. To rozwiązania przeznaczone do intensywnej pracy, dużych obciążeń i skrzydeł, które wykraczają poza typowe zastosowania przydomowe. Stosuje się je przy ciężkich bramach rezydencyjnych, obiektowych i przemysłowych.

Dobrym przykładem jest seria HD marki Beninca. Model HD.35AC obsługuje skrzydła do 3,5 m, HD.50AC do 5 m, a HD.80 jest przeznaczony do skrzydeł o długości do 8 m i wadze do 1000 kg. To już automatyka do zadań specjalnych, gdzie znaczenie ma nie tylko moc napędu, ale także jakość zawiasów, stabilne ograniczniki, solidne odboje i prawidłowe zabezpieczenie bramy w pozycji zamkniętej.

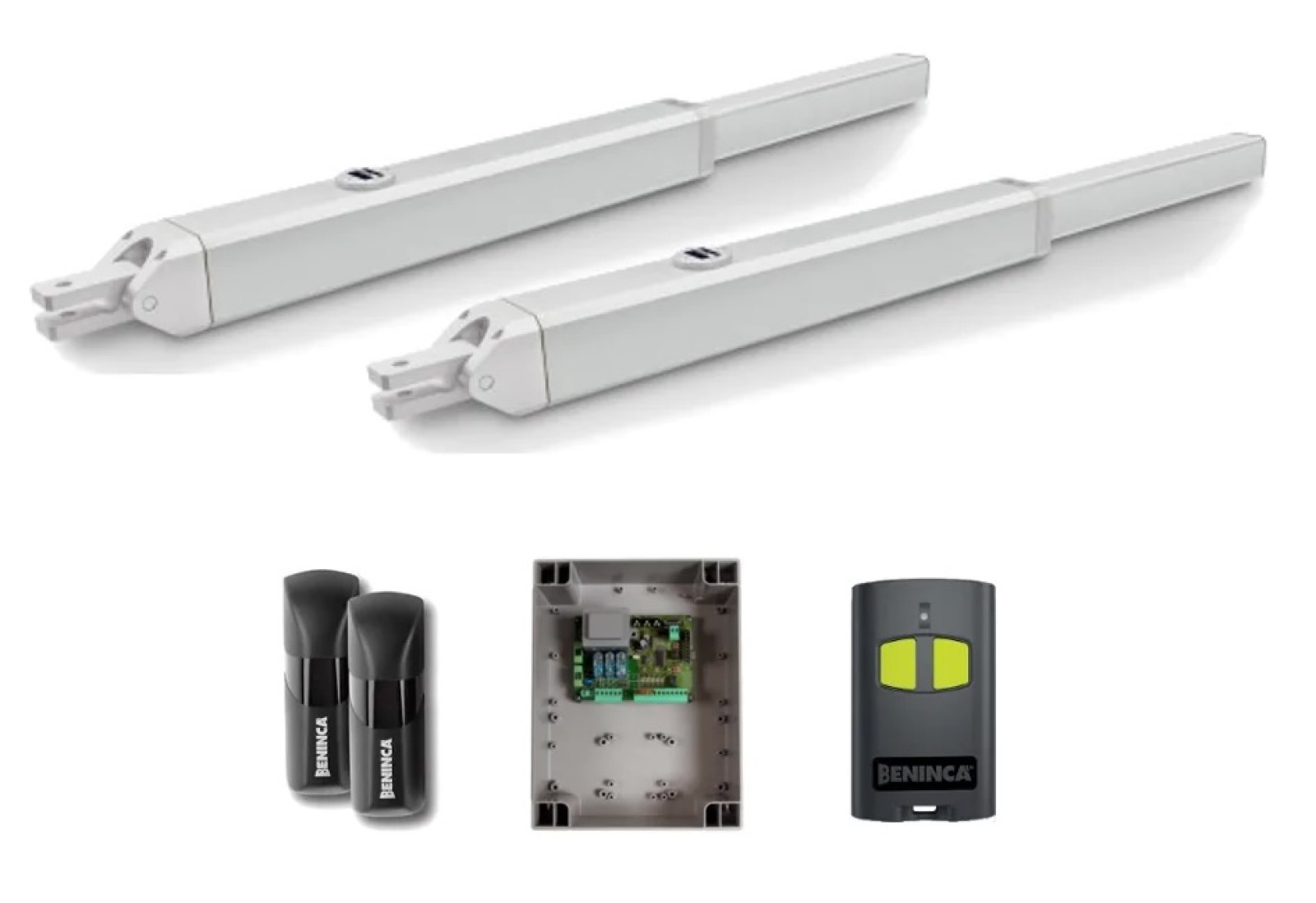

Zestaw hydrauliczny do bram skrzydłowych HD.80

Jak korzystać z tabel doboru automatyki?

Tabela doboru jest najprostsza wtedy, gdy zna się dwie wartości: długość i wagę jednego skrzydła. Najpierw należy zmierzyć skrzydło od osi zawiasu do jego końca. Potem trzeba ustalić masę konstrukcji, najlepiej na podstawie danych producenta albo informacji od wykonawcy. Następnie w tabeli szuka się miejsca, w którym spotykają się oba parametry.

Jeżeli jedno skrzydło ma 4 m długości i waży około 300 kg, w tabeli mogą pojawić się takie propozycje jak TOM40, TOM50, BILL40M, BILL50M lub BILL50ML. Dopiero po takim wstępnym zawężeniu wybiera się konkretny typ napędu pod kątem estetyki bramy, konstrukcji słupków i warunków montażowych.

Warto traktować tabelę jako punkt startowy, a nie automatyczną decyzję zakupową. Ten sam wymiar skrzydła może wymagać innego rozwiązania przy bramie lekkiej i ażurowej, a innego przy ciężkiej, pełnej konstrukcji na odsłoniętej działce. Ostateczny wybór powinien uwzględniać nie tylko katalog, ale też realną pracę bramy na miejscu.

UWAGA: W przypadku ciężkich bram i silnego wiatru w/w parametry mogą różnić się od podanych w tabelach. Przy skrzydłach powyżej 1,8 m zaleca się dodatkowo stosowanie zamka elektrycznego.

Zamek, zasilanie awaryjne i bezpieczeństwo pracy

Przy dłuższych skrzydłach bardzo ważnym elementem instalacji jest zamek elektryczny. W przypadku bram o długości skrzydła powyżej około 1,8 m zaleca się jego stosowanie nie jako dodatku luksusowego, ale jako realnego zabezpieczenia napędu. Modele takie jak DU.V90 lub DU.V96 stabilizują bramę w pozycji zamkniętej, odciążają siłownik i chronią przekładnię przed naprężeniami powstającymi podczas silnego wiatru. Ma to szczególne znaczenie przy bramach pełnych, które przy podmuchach potrafią mocno „pracować” na zamknięciu.

Przy wyborze automatyki warto też zwrócić uwagę na rodzaj zasilania napędu. W ofercie dostępne są zarówno modele 230 V, jak i wersje 24 Vdc, na przykład BOB2124E, BILL4024 czy TOM3024. Napędy 24 Vdc dają możliwość zastosowania zestawów akumulatorów, takich jak DA.BT2 lub DA.BT6. Dzięki temu brama może otworzyć się z pilota także podczas przerwy w dostawie prądu, co jest szczególnie wygodne w domach położonych poza miastem, na terenach z częstymi awariami sieci albo tam, gdzie brama jest jedynym wygodnym wjazdem na posesję.

Nowoczesne napędy, szczególnie w wersjach 24 Vdc, często współpracują również z enkoderem. To czujnik kontrolujący ruch bramy i reagujący wtedy, gdy skrzydło napotka przeszkodę. W praktyce oznacza to większe bezpieczeństwo użytkowania: centrala może szybko zatrzymać i cofnąć bramę, jeżeli na jej drodze znajdzie się samochód, człowiek albo inny obiekt. Rozwiązania tego typu, stosowane między innymi w centralach BRAINY24SW czy TRUST24, poprawiają kulturę pracy napędu i pomagają ograniczyć ryzyko zgniecenia. Nie zastępują jednak poprawnego montażu, fotokomórek i właściwego ustawienia siły pracy bramy.

Warto też pamiętać o funkcjach, które wpływają na wygodę codziennego użytkowania. Centrale sterujące mogą być wyposażone w system oszczędzania energii ESA SYSTEM, który ogranicza pobór prądu przez urządzenia peryferyjne w trybie czuwania. Automatykę można również rozbudować o dwukanałowy moduł Wi-Fi, pozwalający sterować wjazdem z poziomu aplikacji na smartfonie. To praktyczne rozwiązanie dla osób, które chcą otworzyć bramę domownikowi, kurierowi albo ekipie serwisowej bez przekazywania pilota.

Przed montażem liczy się jeszcze mechanika bramy

Nawet najlepiej dobrany napęd nie zastąpi sprawnej bramy. Skrzydła powinny poruszać się płynnie, bez opadania, ocierania o podłoże i wyraźnego oporu na zawiasach. Jeżeli brama wymaga dużej siły przy ręcznym otwieraniu, najpierw trzeba usunąć przyczynę problemu, a dopiero później montować automatykę.

Dobry montaż zawsze zaczyna się od kontroli zawiasów, odbojów, ograniczników i stabilności słupków. Dopiero na takim sprawnym fundamencie siłownik będzie pracował lekko i przewidywalnie. Połączenie wysokiej jakości elementów mechanicznych (w tym przekładni ze stali i brązu) z właściwie dobranymi parametrami napędu to najprostsza droga do tego, by brama działała bezawaryjnie przez długie lata.

Co jeszcze oferuje BENINCA?

Napędy bram przesuwnych

Wybierając automatykę do bramy przesuwnej, kluczowym parametrem jest przede wszystkim jej waga. Oferta marki Beninca obejmuje rozwiązania dopasowane do każdego ciężaru. W przypadku posesji prywatnych świetnie sprawdzi się najnowszy, innowacyjny siłownik WOLF, dedykowany do bram o masie od 450 kg do 800 kg (w zależności od wersji 24 Vdc lub 230 Vac). Wyróżnia go niezwykle kompaktowy rozmiar (zaledwie 25 cm szerokości i 16 cm głębokości), wbudowany wirtualny enkoder, bezpieczne magnetyczne wyłączniki krańcowe oraz pełna kompatybilność z systemami Smart Home (np. KNX i Pro.UP).

Do cięższych konstrukcji rezydencyjnych i wielostanowiskowych przeznaczona jest niezwykle popularna seria BULL, obsługująca bramy o wadze nawet do 2000 kg (np. niezawodne modele w kąpieli olejowej). Z kolei do zastosowań ekstremalnych i przemysłowych producent oferuje potężne 3-fazowe siłowniki z serii BISON z przekładnią w kąpieli olejowej i falownikiem, zdolne płynnie i bezpiecznie poruszyć bramy o masie dochodzącej aż do 4500 kg.

Napędy do bram garażowych i przemysłowych

Automatyzacja wjazdu na posesję to dopiero początek możliwości. Do użytku rezydencyjnego Beninca oferuje ciche napędy garażowe z paskiem lub łańcuchem z serii ROMEO oraz JIM, które wyposażono w system oszczędzania energii ESA i wbudowane oświetlenie LED. Do ciężkich bram garażowych, rolowanych i przemysłowych dedykowane są nienawrotne siłowniki z potężną przekładnią w kąpieli olejowej z serii VN. Warto dodać, że w portfolio włoskiego producenta znajdują się również specjalistyczne napędy do przemysłowych bram harmonijkowych (seria ADAM) wyposażone we wbudowany enkoder, a domową strefę Smart Home dopełnia szeroka gama dedykowanych siłowników do okien, markiz i rolet.
