Deskowanie pod strop monolityczny i gęstożebrowy. O czym pamiętać przed zalaniem betonu?

Liczy się konstrukcja, użytkowanie i warunki budowy

W domach jednorodzinnych często stosuje się stropy monolityczne i gęstożebrowe. Wybór zależy od projektu, wymaganej rozpiętości, przewidywanych obciążeń oraz sposobu wykonania. Znaczenie mają również cechy użytkowe, takie jak izolacyjność akustyczna i podatność na rysy, a także warunki na działce i możliwości wykonawców.

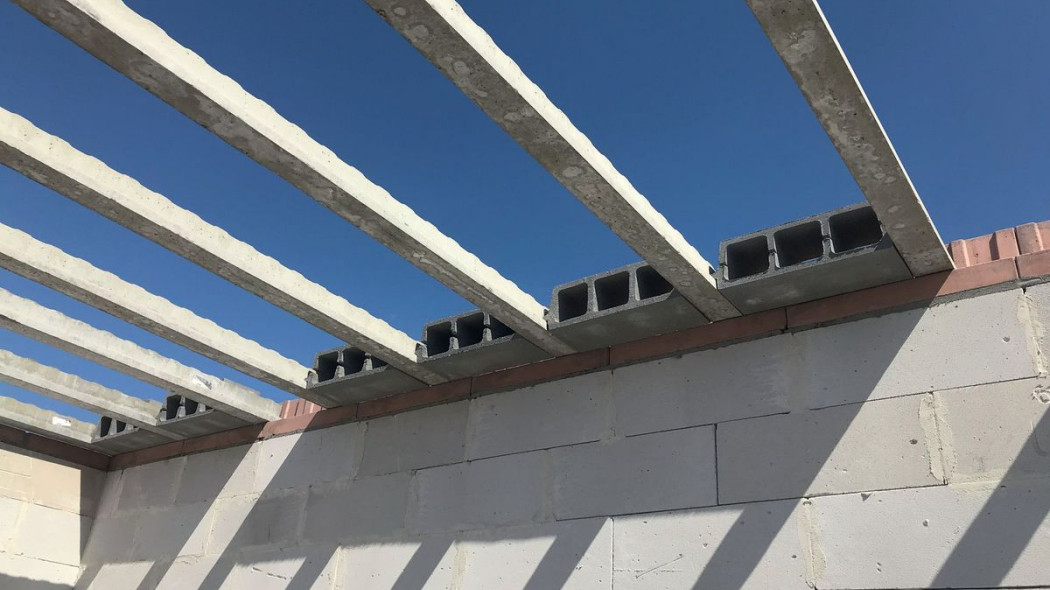

Strop monolityczny wykonuje się z betonu układanego na budowie w przygotowanym deskowaniu, z ułożonym wcześniej zbrojeniem. Wymaga pełnego podparcia i poszycia na powierzchni przewidzianej w projekcie. Przy stropie gęstożebrowym belki i elementy wypełniające układa się według rozwiązania systemowego, a betonowanie obejmuje części konstrukcji wskazane w projekcie. Nie oznacza to, że tego rodzaju strop można wykonać bez podpór - ich rozmieszczenie i ewentualne deskowanie miejscowe również są określone dokumentacją.

Płyty filigranowe to prefabrykowane elementy, które na budowie wymagają ułożenia i podparcia zgodnie z dokumentacją konkretnego systemu, a następnie wykonania przewidzianych warstw i zbrojenia. Nie należy utożsamiać ich montażu z wykonaniem pełnego deskowania stropu monolitycznego. W każdym wariancie znaczenie mają aktualny projekt i instrukcja producenta; rozwiązania mogą się różnić między systemami.

Rozpiętości, jakie można uzyskać, zależą od konstrukcji i jej projektu. Podobnie jest z akustyką: masa powierzchniowa stropu ma wpływ na tłumienie dźwięków, ale o komforcie akustycznym decyduje więcej niż sama masa. W projekcie trzeba też uwzględnić, że nierównomierne ugięcia elementów stropu mogą sprzyjać powstawaniu rys na suficie. W stropach gęstożebrowych rolę w ograniczaniu takiego zjawiska mogą pełnić żebra rozdzielcze, a w płytach - odpowiednie ukształtowanie ich krawędzi. Zakres tych rozwiązań powinien wynikać z projektu.

Przy wyborze technologii znaczenie mają również warunki montażu. Brak miejsca na dojazd lub manewrowanie dźwigiem może wykluczyć użycie wielkowymiarowych prefabrykatów. Warto ustalić to na etapie planowania, a nie dopiero wtedy, gdy elementy są już zamówione.

Każda zmiana zatwierdzonego projektu - także zamiana rodzaju stropu lub modyfikacja jego podparcia - wymaga akceptacji uprawnionego projektanta. Inwestor nie powinien zlecać takich zmian na podstawie sugestii wykonawcy bez sprawdzenia ich przez projektanta. Za kontrolę robót i ich zgodność z dokumentacją na budowie odpowiada kierownik budowy.

Przygotowanie murów i kondygnacji poniżej stropu

Strop musi opierać się na podłożu przygotowanym zgodnie z projektem. Przed rozpoczęciem prac trzeba sprawdzić, czy ściany mają wymaganą wysokość, czy ich górne powierzchnie są równe i czy obwód budynku znajduje się na właściwym poziomie. Do pomiaru można wykorzystać poziomnicę laserową albo inne narzędzie pomiarowe stosowane przez ekipę. Ważne, aby nie oceniać poziomu murów wyłącznie „na oko”.

Przy kontroli trzeba uwzględnić sposób wykonania wieńca, jego położenie i wymiary oraz przewidziane w projekcie kształtki wieńcowe. Inaczej przygotowuje się ścianę pod wieniec o standardowym położeniu, a inaczej pod wieniec opuszczony. Na wysokość oparcia wpływają także warstwy wyrównujące, które mogą być potrzebne na murach z elementów otworowych. Ostateczny poziom musi być zgodny z dokumentacją stropu i wieńca.

Warto sprawdzić również stan podłoża, na którym staną podpory. Musi ono być zdolne do przeniesienia obciążeń przewidzianych na czas montażu i betonowania. Podpora ustawiona na gruncie, świeżej zasypce, stropie niższej kondygnacji albo innym podłożu o niepewnej nośności może się osunąć lub nierównomiernie osiąść. Sposób przygotowania podparcia, w tym ewentualne podkłady rozkładające obciążenie, powinien wynikać z dokumentacji i warunków na budowie. Nie zastępuje go przypadkowa deska, luźny bloczek czy fragment materiału budowlanego.

Podczas wykonywania kolejnych kondygnacji trzeba zwrócić uwagę na obciążenie stropów znajdujących się niżej. To, czy i jak długo należy pozostawić na nich podpory, zależy od przyjętej technologii, obciążeń i etapu robót. Podparcie kolejnej kondygnacji nie może być ustalane według zasady „zostawmy kilka stempli na wszelki wypadek” ani na podstawie praktyki z innej budowy. Sposób przekazywania obciążeń przez kolejne kondygnacje powinien być określony przez projektanta lub dokumentację systemu, a na budowie skontrolowany przez kierownika.

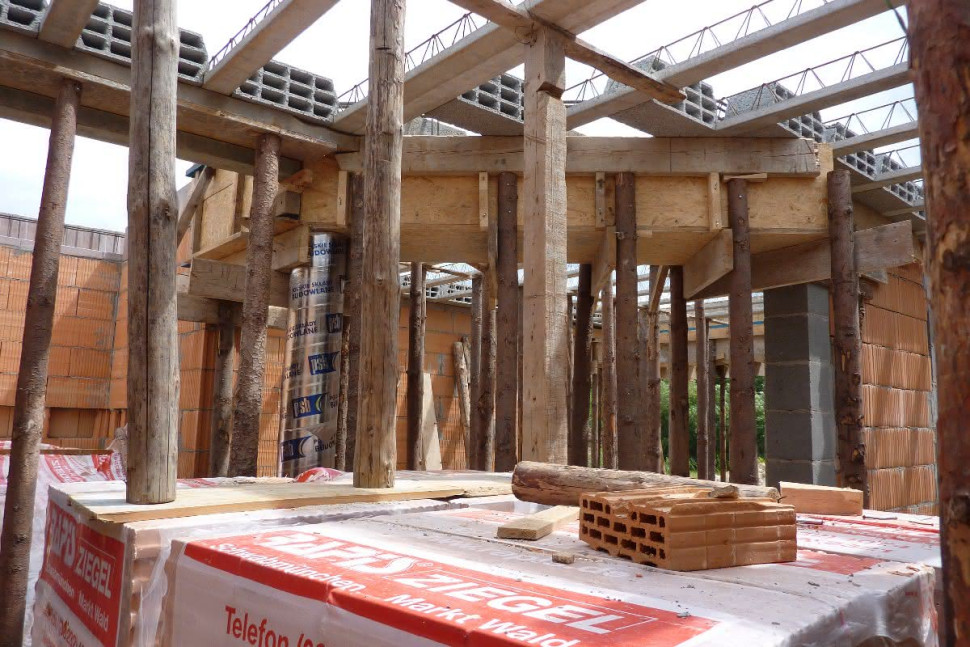

Stemplowanie stropu podporami z drewna (fot. Ewa_i_Marcin / forum.budujemydom.pl)

Podpory: system, nośność i stabilne ustawienie

Podpory montażowe przenoszą obciążenia stropu w czasie montażu, betonowania i dojrzewania betonu. Ich rodzaj i rozmieszczenie zależą między innymi od typu stropu, jego geometrii, wysokości kondygnacji, przewidywanych obciążeń oraz nośności podłoża. Dlatego nie ma jednego rozstawu podpór, który można bezpiecznie zastosować w każdym domu.

W systemach deskowań wielokrotnego użytku używa się zwykle regulowanych podpór metalowych, głowic, dźwigarów i elementów stabilizujących. Zestaw dobiera się zgodnie z projektem deskowania oraz instrukcją producenta albo firmy wynajmującej. Wynajęcie kompletnego systemu może ułatwić montaż i ograniczyć ryzyko przypadkowego doboru elementów, ale nie zwalnia z obowiązku przestrzegania dokumentacji i kontroli ich ustawienia.

W przypadku stropu monolitycznego podpory utrzymują dźwigary i pełne poszycie deskowania, które podtrzymuje beton wraz ze zbrojeniem. Strop gęstożebrowy lub filigranowy nie wymaga na ogół deskowania całej powierzchni w taki sam sposób, ale wymaga podparcia odpowiednich elementów i wykonania deskowań miejscowych tam, gdzie przewiduje je projekt. To, że podpór jest mniej niż przy pełnym deskowaniu, nie oznacza, że można ustalić ich liczbę samodzielnie.

Nie należy przenosić rozstawu podpór z jednego projektu na drugi ani traktować podawanych w poradnikach wymiarów jako gotowego przepisu. Wysokość stropu czy jego grubość to tylko część danych potrzebnych do doboru podparcia. Liczą się również obciążenia, nośność podpór i dźwigarów, ich stan, wysokość ustawienia, sposób usztywnienia oraz podłoże. Dotyczy to także tymczasowych konstrukcji drewnianych. Nie powinny być samodzielnie wymiarowane ani wykonywane na podstawie ogólnego opisu lub wymiarów zaczerpniętych z innej budowy. Dobór powinien zweryfikować kierownik budowy na podstawie dokumentacji, a w razie wątpliwości - projektant.

Podpory muszą być ustawione stabilnie i zgodnie z instrukcją. Przed rozpoczęciem betonowania trzeba sprawdzić, czy stoją pionowo, są prawidłowo zablokowane i nie mają uszkodzonych elementów. Trójnogi lub inne elementy stabilizujące stosuje się zgodnie z systemem; nie zastępują one wymaganego usztywnienia całej konstrukcji. Należy także sprawdzić, czy podparcie nie może się przesunąć podczas układania zbrojenia, przemieszczania pracowników lub podawania mieszanki betonowej.

Nie wolno opierać się na luźnych, niestabilnych podkładkach ani ustawiać podpór na nierównym lub słabym podłożu bez przygotowania go zgodnie z projektem. W razie osiadania choćby części podparcia mogą zmienić się poziom deskowania i sposób przenoszenia obciążeń. Jeśli podczas prac pojawia się widoczne przesunięcie, ugięcie lub poluzowanie elementów, roboty należy przerwać i wyjaśnić przyczynę z kierownikiem budowy.

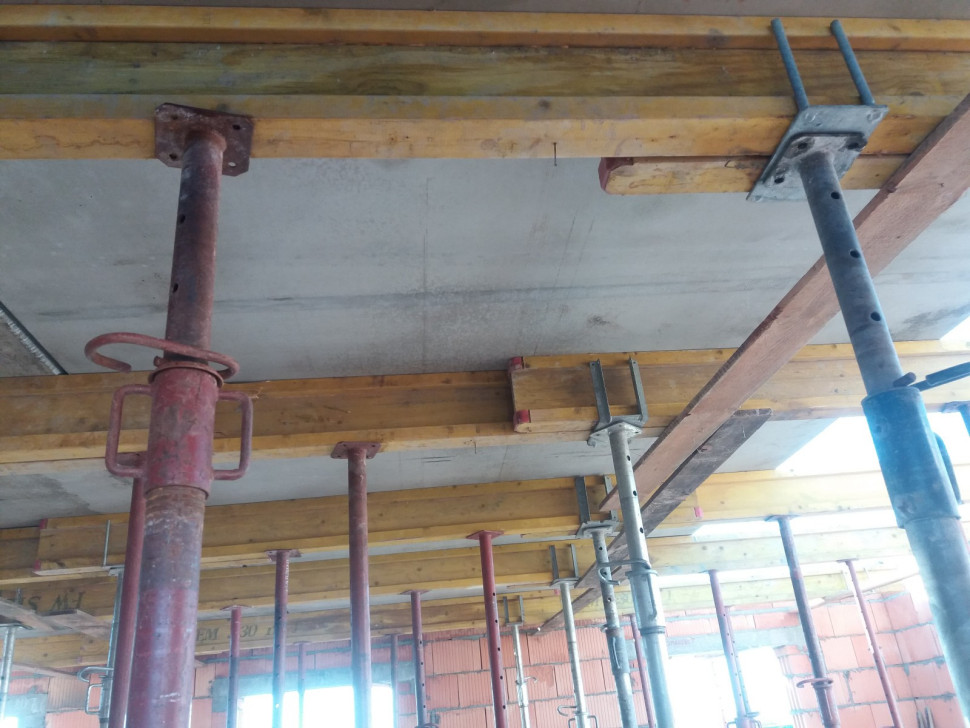

Stropowe podpory montażowe (fot. z lewej: Uciechowski Z.P.H.U. Sp.j., fot. z prawej: Konbet Poznań)

Pełne deskowanie stropu monolitycznego

W stropie monolitycznym deskowanie tworzy formę dla betonu i podtrzymuje ją do czasu, gdy konstrukcja będzie mogła bezpiecznie przenieść obciążenia. Składa się z podpór, dźwigarów oraz poszycia, na którym układa się zbrojenie i beton. W systemach wielokrotnego użytku poszycie stanowią zwykle przeznaczone do tego płyty szalunkowe. Ich typ, układ oraz dopuszczalne obciążenia określa dokumentacja systemu.

Przed montażem ekipa powinna znać wysokość, na jakiej ma znaleźć się spód stropu, wymagane poziomy i sposób wykonania krawędzi. Dźwigary oraz płyty układa się według instrukcji systemu, nie według przypadkowego rozstawu przyjętego na budowie. Dotyczy to również podpór skrajnych, stref przy ścianach i miejsc, w których przewidziano otwory albo inne przerwy w powierzchni stropu.

Deskowanie trzeba wypoziomować i sprawdzić pod kątem stabilności. W dokumentacji może być przewidziana tzw. ujemna strzałka, czyli takie ukształtowanie deskowania, które uwzględnia przewidywane ugięcie pod obciążeniem. Jej wielkość i sposób wykonania zależą od projektu. Nie należy samodzielnie podnosić środkowego rzędu podpór o określoną wartość ani zakładać, że ta sama korekta będzie właściwa dla każdego stropu. Ustawienie poziomu powinno być sprawdzone przed betonowaniem, a wszelkie rozbieżności wyjaśnione z kierownikiem budowy.

Wykonawca powinien także zweryfikować, czy poszycie jest kompletne, nie ma niezamocowanych elementów, szczelin, które mogłyby spowodować wyciek mieszanki, ani uszkodzeń mogących osłabić deskowanie. W razie potrzeby stosuje się rozwiązania przewidziane przez producenta systemu. Nie powinno się naprawiać konstrukcji przypadkowymi klinami, dodatkowymi podporami ustawionymi bez oceny sytuacji ani elementami, które nie są przeznaczone do tego celu.

Tradycyjne deskowanie z drewna wymaga równie starannego zaprojektowania i sprawdzenia. Sam fakt, że drewno jest powszechnie używane na budowach, nie oznacza, że można dobierać przekroje i rozstaw podpór „na doświadczenie”. Nośność zależy od jakości i stanu materiału, długości elementów, sposobu ich połączenia, wysokości konstrukcji oraz obciążenia. Inwestor powinien upewnić się, że rozwiązanie zostało zaakceptowane przez kierownika budowy i jest zgodne z wymaganiami projektu, zamiast samodzielnie wykonywać obliczenia lub kopiować układ z innej realizacji.

Podparcie stropów gęstożebrowych i płyt filigranowych

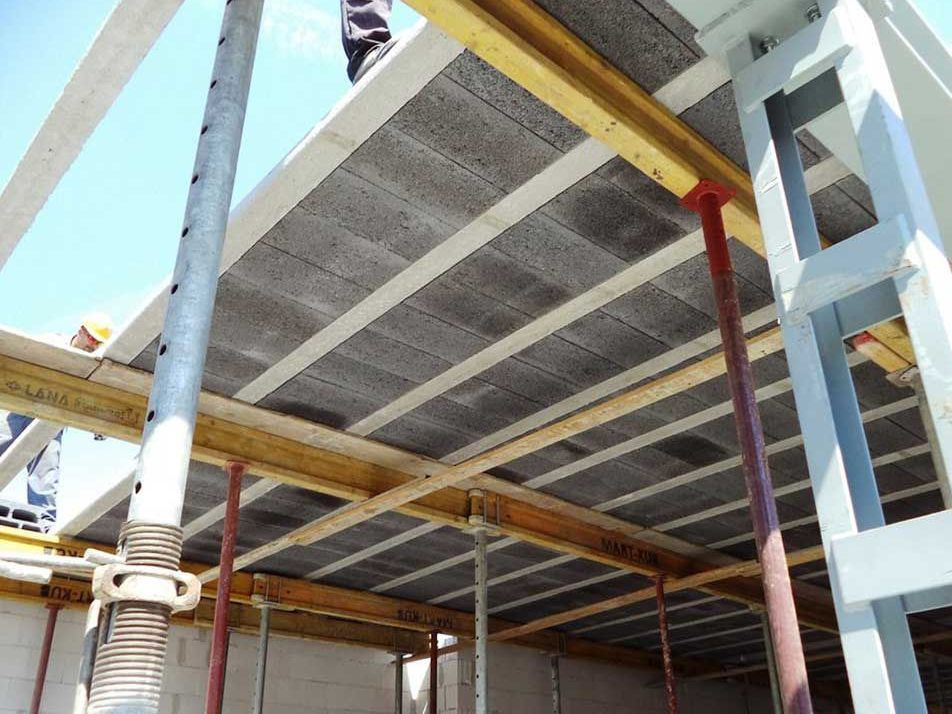

Strop gęstożebrowy nie wymaga pełnego poszycia całej powierzchni. Podpory montuje się w miejscach i w układzie przewidzianym dla danego systemu, pod elementami, które potrzebują tymczasowego podparcia. Zależnie od rozwiązania może być konieczne także deskowanie miejscowe, na przykład pod żebrami rozdzielczymi lub w innych strefach wskazanych w projekcie.

Nie należy zakładać, że podpory rozmieszczone pod belkami zawsze można ustawić w jednakowych odstępach. Ich położenie zależy od systemu stropowego, długości i rodzaju elementów, geometrii budynku i etapu montażu. Instrukcja konkretnego producenta określa między innymi sposób ustawienia podpór, wymagane elementy oraz kolejność prac. Gdy stosuje się dźwigary, ich rozstaw i podparcie również muszą być zgodne z dokumentacją.

Podobnie postępuje się przy płytach filigranowych, ale nie należy przenosić na nie automatycznie zasad właściwych dla stropu gęstożebrowego. Wymiary i masa prefabrykowanych płyt, ich układ, podpory tymczasowe oraz sposób betonowania są określone dla danego projektu i systemu. Rozmieszczenie podpór należy uzgodnić przed montażem, a nie korygować dopiero po ułożeniu elementów.

Jeżeli projekt przewiduje deskowanie miejscowe, deski lub inne elementy oporowe muszą zostać umocowane tak, by nie przesunęły się ani nie odkształciły pod wpływem ciężaru betonu. Poziom i ewentualna korekta podparcia powinny odpowiadać dokumentacji. Ujemna strzałka, jeśli jest wymagana, nie jest uniwersalnym dodatkiem do każdego stropu gęstożebrowego lub filigranowego - jej zakres wynika z projektu i wytycznych producenta.

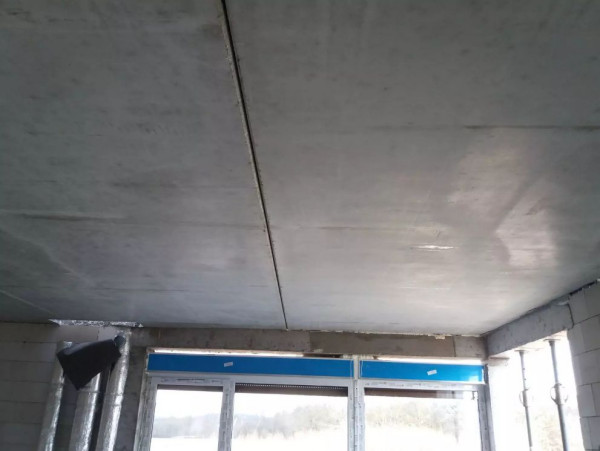

Widok płyty stropu filigranowego od spodu wewnątrz budynku (fot. Uciechowski Z.P.H.U. Sp.j.)

Wieniec i jego deskowanie

Wieniec często betonuje się razem ze stropem, dlatego jego deskowanie trzeba przygotować przed rozpoczęciem układania mieszanki. W zależności od rozwiązania szalunek może być potrzebny od zewnętrznej strony ściany, od wewnątrz albo po obu stronach. W części systemów stosuje się gotowe kształtki wieńcowe, między innymi elementy o przekroju typu L. Ich wymiary i sposób montażu muszą odpowiadać projektowi oraz wymaganiom producenta.

Kształtki pozwalają uformować zewnętrzną część wieńca, ale nie zastępują kontroli jego wymiarów ani prawidłowego ułożenia zbrojenia. Przed betonowaniem trzeba sprawdzić ich zamocowanie i szczelność połączeń oraz upewnić się, że nie przesuną się pod naporem mieszanki. Jeśli projekt przewiduje wieniec opuszczony albo inne rozwiązanie odbiegające od standardowego położenia, deskowanie musi być dopasowane do tego detalu.

Przy cieńszym stropie wspólne betonowanie może wymagać szczególnego rozwiązania wieńca. W niektórych projektach stosuje się wieniec opuszczony, a deskowanie od strony wnętrza wykonuje się z elementów pełniących funkcję rygli. Nie jest to jednak wariant, który można wybrać samodzielnie ze względu na wygodę wykonania. O jego zastosowaniu i wymiarach decyduje projekt.

Widoczne stemplowanie stropu, nadproża i szalowanie wieńca (fot. Ewa_i_Marcin / forum.budujemydom.pl)

Co sprawdzić przed betonowaniem?

Przed zamówieniem i podaniem betonu kierownik budowy powinien skontrolować przygotowanie stropu, a inwestor może poprosić o pokazanie, czy najważniejsze elementy zostały sprawdzone. Kontrola powinna obejmować zarówno zgodność z projektem, jak i stan deskowania oraz podpór. W szczególności należy sprawdzić:

• czy zastosowano właściwy system stropowy i elementy zgodne z projektem;
• czy podpory stoją na odpowiednio przygotowanym podłożu, są stabilne i zabezpieczone przed przesunięciem;
• czy układ, wysokość i usztywnienie podpór odpowiadają dokumentacji;
• czy dźwigary, poszycie oraz deskowanie wieńca są kompletne i prawidłowo zamocowane;
• czy deskowanie ma wymagany poziom i ewentualną ujemną strzałkę przewidzianą w projekcie;
• czy rozmieszczenie zbrojenia, otworów i elementów wbudowanych jest zgodne z dokumentacją;
• czy są przygotowane bezpieczne dojścia oraz zabezpieczenia przy krawędziach stropu.

To nie jest lista zastępująca odbiór techniczny. W razie niezgodności albo wątpliwości betonowania nie należy rozpoczynać, dopóki problem nie zostanie oceniony przez kierownika budowy, a w przypadku zmiany rozwiązania - uzgodniony z projektantem.

Podczas betonowania obciążenie stropu i deskowania narasta. Mieszankę należy rozprowadzać zgodnie z przyjętą technologią, bez tworzenia nieprzewidzianych skupisk materiału i bez obciążania jednego fragmentu ponad to, co przewidziano. Sposób podawania betonu, kolejność betonowania i prowadzenie prac powinny uwzględniać projekt oraz możliwości deskowania. Pracownicy nie mogą usuwać ani przestawiać podpór w trakcie betonowania bez zgody osoby nadzorującej.

Kierownik budowy powinien obserwować zachowanie konstrukcji w czasie robót. Jeśli pojawiają się niepokojące odkształcenia, przemieszczenia, rozszczelnienie deskowania lub inne oznaki utraty stabilności, pracę trzeba zatrzymać i ustalić przyczynę. Nie należy próbować korygować obciążonego podparcia bez oceny sytuacji przez osobę odpowiedzialną za roboty.

Bezpieczeństwo na krawędziach i podczas prac

W czasie montażu zbrojenia i betonowania część prac odbywa się przy krawędziach stropu i otworach. Miejsca te muszą być zabezpieczone przed upadkiem zgodnie z organizacją robót i wymaganiami bezpieczeństwa. Otwory, przez które można wpaść, powinny być odpowiednio osłonięte albo zabezpieczone, a dojścia do stanowisk roboczych - przygotowane przed rozpoczęciem prac.

Nie wolno traktować niezabezpieczonej krawędzi jako zwykłego miejsca przejścia ani opierać zabezpieczeń o elementy, które nie są do tego przeznaczone. Sposób ochrony musi uwzględniać warunki na budowie i nie może kolidować z montażem deskowania czy podawaniem betonu. To kierownik budowy nadzoruje organizację robót, ale inwestor powinien zwrócić uwagę, czy zabezpieczenia są w ogóle przygotowane, zanim ekipa rozpocznie pracę na stropie.

Pielęgnacja betonu i usuwanie podpór

Po betonowaniu trzeba zadbać o warunki dojrzewania betonu zgodnie z wymaganiami projektu i zastosowanej mieszanki. Beton należy chronić przed zbyt szybkim wysychaniem oraz warunkami, które mogą pogorszyć jego dojrzewanie. Sposób i czas pielęgnacji zależą od pogody, rodzaju betonu i zaleceń dla danej konstrukcji. Nie ma jednego harmonogramu odpowiedniego dla wszystkich stropów.

Podpór nie wolno usuwać wyłącznie dlatego, że minęła określona liczba dni, ani na podstawie oceny wyglądu powierzchni. Termin rozdeskowania i kolejność demontażu zależą od projektu, rodzaju stropu, warunków dojrzewania betonu, wymaganej nośności oraz obciążeń, które pojawią się na konstrukcji w dalszych etapach budowy. Decyzję o usunięciu podpór podejmuje się na podstawie tych danych, pod nadzorem kierownika budowy; gdy projekt lub sytuacja na budowie tego wymaga, konieczna jest konsultacja z projektantem.

Dotyczy to także podpór pozostawionych na niższej kondygnacji oraz ponownego podparcia stropu podczas prowadzenia dalszych robót. Nie należy ich usuwać ani przestawiać samodzielnie. Zmiana układu może wpłynąć na sposób przekazywania obciążeń przez konstrukcję. Przed demontażem trzeba też ustalić, jakie obciążenia będą w tym czasie działały na strop, na przykład związane z transportem materiałów lub wykonywaniem kolejnych kondygnacji.

Jeśli strop ma być wykonany w systemie gęstożebrowym lub z płyt filigranowych, należy stosować osobne wytyczne producenta dotyczące montażu, podparcia, betonowania i demontażu podpór. Instrukcji jednego systemu nie można przenosić na inny, nawet jeśli elementy wyglądają podobnie. Dostępne są między innymi systemy stropowe RECTOBETON i RECTOLIGHT; dokumentację konkretnego rozwiązania trzeba sprawdzić u producenta i zestawić z projektem budynku.
