Trudny otwór nie musi oznaczać przebudowy garażu
W starszych garażach, budynkach gospodarczych i obiektach adaptowanych na garaż często spotyka się otwory, które powstawały bez uwzględnienia wymagań współczesnej bramy.
Nad wjazdem pozostaje tylko kilka centymetrów ściany, jedna z bocznych krawędzi znajduje się niemal przy ścianie poprzecznej albo otwór zajmuje praktycznie całą szerokość pomieszczenia. Czy oznacza to konieczność murowania nowych węgarków albo obniżania otworu?
Niekoniecznie. Kluczowe jest rozdzielenie dwóch kwestii: wymiaru samego otworu oraz miejsca potrzebnego do zamontowania konkretnego systemu prowadzenia i równoważenia bramy. To właśnie drugi parametr bardzo często eliminuje standardowe rozwiązanie, choć samochód bez problemu mieści się w istniejącym wjeździe.
DoorHan ma w ofercie konstrukcje przeznaczone właśnie do takich warunków. Brama segmentowa RSD01 Hybrid może być instalowana przy bardzo małych przestrzeniach montażowych, a producent przewiduje również rozwiązania dla sytuacji, w których nadproża lub węgarków brakuje. Jeszcze inne możliwości dają bramy uchylne i rozwierne.
Co właściwie oznacza nadproże i węgarki?
Nadprożem w kontekście montażu bramy określa się dostępną przestrzeń pomiędzy górną krawędzią otworu a sufitem. W dokumentacji DoorHan oznaczana jest ona jako h. Węgarki, czyli b1 i b2, to natomiast przestrzeń po lewej i prawej stronie otworu, liczona od jego krawędzi do najbliższej przeszkody.
Te trzy wartości bywają ważniejsze od samej szerokości i wysokości wjazdu. W klasycznym montażu bramy segmentowej po bokach potrzebne jest bowiem miejsce na pionowe prowadnice, natomiast nad otworem znajdują się elementy systemu prowadzenia i równoważenia płaszcza.
Jeżeli któregoś z tych miejsc brakuje, nie należy od razu zmniejszać otworu. Najpierw trzeba sprawdzić, czy producent przewidział alternatywny sposób instalacji.
Sam sposób prawidłowego mierzenia B, H, h, b1, b2 i głębokości garażu warto pozostawić w osobnym poradniku poświęconym pomiarowi. Tutaj najważniejsze jest to, co konkretne wyniki oznaczają dla wyboru bramy.

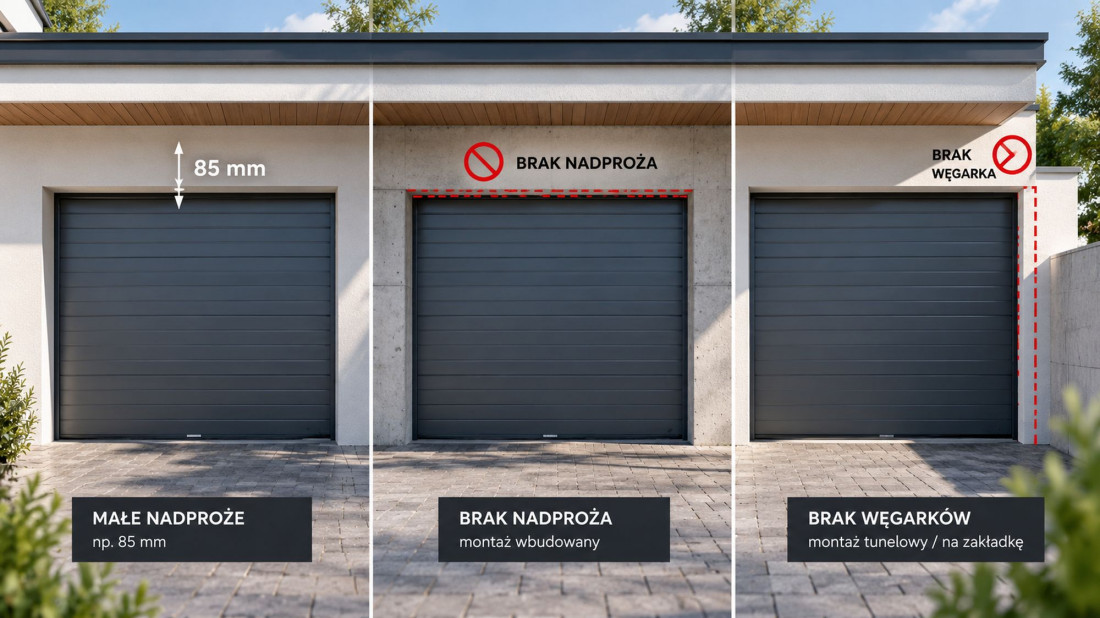

Masz 85 mm nadproża? RSD01 Hybrid powstała do małych otworów
Jednym z najbardziej interesujących rozwiązań przy ograniczonej przestrzeni jest segmentowa brama garażowa DoorHan RSD01 Hybrid. Producent określa ją jako konstrukcję przeznaczoną do małych otworów garażowych i podaje minimalne nadproże oraz węgarki od 85 mm.
Zakres wymiarów otworu dla tej serii wynosi od 2250 do 3500 mm szerokości oraz od 2030 do 2840 mm wysokości. To oznacza, że jeśli pomiędzy górną krawędzią otworu i pozostałą konstrukcją garażu mamy tylko kilka centymetrów, klasyczna brama segmentowa nadal może wchodzić w grę.
Nie należy jednak czytać wartości „85 mm” jako uniwersalnego wymogu dla każdej możliwej konfiguracji RSD01. I właśnie tutaj można popełnić kosztowny błąd.
Na tej samej stronie producent opisuje standardowe rozwiązanie z niskim prowadzeniem, dla którego wysokość nadproża powinna wynosić co najmniej 100 mm, a minimalna przestrzeń boczna 100 mm. Jeżeli dodatkowo zastosowany zostanie napęd sufitowy, wymagane nadproże zwiększa się do 130 mm.
Co z tego wynika? Najpierw mierzymy dostępne miejsce, a później sprawdzamy wymagania dokładnie tego wariantu prowadzenia i napędu, który ma znaleźć się w garażu. Sama informacja zamieszczona przy nazwie całej serii nie wystarczy do przygotowania otworu pod konkretną konfigurację.
85 mm to za mało dla napędu? Kilka centymetrów może zmienić projekt
Załóżmy, że nad otworem pozostaje 110 mm. Na pierwszy rzut oka sytuacja wygląda dobrze – jest przecież więcej niż katalogowe 85 mm wymagane dla RSD01. Dla opisanego przez producenta niskiego prowadzenia również wystarczy, ponieważ wymaga ono co najmniej 100 mm.
Poradnik
Sytuacja zmienia się jednak, jeżeli inwestor chce zastosować napęd sufitowy. W takim wariancie producent podaje minimum 130 mm. Brakujące 20 mm zaczyna mieć realne znaczenie.
To jeden z najważniejszych powodów, dla których automatykę należy uwzględnić już podczas dobierania bramy. Nie warto wybierać wersji ręcznej wyłącznie na podstawie wymiarów, a dopiero później zakładać, że standardowy automat da się bez problemu dołożyć.
Ograniczeniem może być także przestrzeń w głębi garażu. W niskim prowadzeniu RSD01 długość poziomych prowadnic producent określa jako wysokość otworu H plus 440 mm, natomiast przestrzeń przewidziana dla napędu sufitowego to H plus 1185 mm.
Trudny otwór trzeba więc analizować razem z sufitem. Niskie nadproże może być rozwiązanym problemem, a kilka metrów dalej pojawi się kanał wentylacyjny, belka albo inna instalacja kolidująca z prowadnicą czy napędem.
Nie masz nadproża? Brama segmentowa nadal może być możliwa
Jeszcze ciekawsza jest sytuacja, gdy nadproża praktycznie nie ma. Górna krawędź otworu dochodzi niemal do sufitu i nie ma powierzchni, na której można standardowo zamontować elementy bramy.
W przypadku RSD01 Hybrid DoorHan przewidział montaż wbudowany stosowany przy braku nadproża. Zamiast mocować cały system w typowy sposób do ściany ponad otworem, wykorzystuje się obudowę nośną instalowaną w obrębie otworu. Na niej montowany jest system prowadnic.
Producent stosuje również regulowane wsporniki pozwalające skompensować nierówności ścian. To zasadniczo zmienia podejście do problematycznego garażu.
Brak tradycyjnego miejsca montażowego nie oznacza automatycznie, że otwór trzeba zamurować od góry, aby utworzyć nowe nadproże montażowe.
Trzeba jednak liczyć się z tym, że konstrukcja montowana w świetle otworu wykorzystuje część dostępnej przestrzeni. Właśnie dlatego przed wyborem rozwiązania trzeba przeanalizować nie tylko to, czy system fizycznie uda się zamocować, ale także jakie światło przejazdu pozostanie po montażu.
A co, jeśli nie ma węgarków?
Brak bocznych fragmentów ściany jest drugim typowym problemem. Wjazd może znajdować się tuż przy bocznej ścianie albo zajmować praktycznie całą szerokość frontowej przegrody. W standardowej bramie segmentowej właśnie na węgarkach znajdują się pionowe elementy prowadzące.
RSD01 Hybrid także tutaj daje dodatkową możliwość. DoorHan przewiduje montaż wbudowany na zakładkę stosowany przy braku węgarków. Obudowa nośna zachodzi wówczas na światło otworu o 20 mm, a system prowadnic montowany jest właśnie na tej konstrukcji.
To ważna alternatywa dla dobudowywania bocznych fragmentów ściany, szczególnie podczas modernizacji istniejącego garażu, gdzie każda ingerencja w otwór może oznaczać dodatkowe roboty murarskie i wykończeniowe.
Nie oznacza to oczywiście, że takie rozwiązanie automatycznie będzie właściwe w każdym przypadku. Otwór musi mieć odpowiednie wymiary, a podłoże i konstrukcja budynku muszą umożliwiać prawidłowe zamocowanie systemu. Istotne jest też to, jak montaż wpłynie na szerokość użytkową przejazdu.
Rozwiązania tunelowe przy braku nadproża i węgarków
Najtrudniejszy przypadek pojawia się wtedy, gdy nie ma ani miejsca ponad otworem, ani przestrzeni po jego bokach. W typowym systemie oznaczałoby to brak powierzchni potrzebnej do zamontowania prowadnic.
DoorHan wskazuje, że w przypadku RSD01 Hybrid przy braku nadproża i węgarków można zastosować mocowanie wbudowane, określane również jako tunelowe.
Podobną możliwość producent przewiduje przy bramach uchylnych RTD01 i RTD02. Przy standardowym niskim prowadzeniu wymagają one co najmniej 100 mm nadproża i 100 mm węgarków, ale w przypadku braku tych przestrzeni może być stosowane mocowanie wbudowane – tunelowe.
To pokazuje, dlaczego przy trudnym otworze nie należy ograniczać się do porównania samych wymiarów katalogowych. Równie ważne pytanie brzmi: w jaki sposób dana brama może zostać zamocowana?
Dwie konstrukcje o zbliżonych wymaganiach przy klasycznym montażu mogą bowiem dawać zupełnie inne możliwości, gdy nadproże lub boczne przestrzenie znikają całkowicie.
RSD02 potrzebuje więcej miejsca
Jeśli otwór nie jest aż tak ciasny, większe możliwości daje seria DoorHan RSD02. W jej przypadku producent podaje minimalne nadproże od 150 mm i węgarki od 120 mm.
Brama może być stosowana przy otworach o szerokości od 2000 do 6000 mm, a na stronie produktu podawana wysokość otworu wynosi od 2030 do 3080 mm.
To wyraźnie większe wymagania przestrzenne niż w RSD01. Nie oznacza to jednak, że 150 mm nadproża zawsze wystarczy. RSD02 oferuje kilka wariantów prowadzenia, a każdy ma własne wymagania montażowe.
Przykładowo przy niskim prowadzeniu z bębnami z tyłu DoorHan podaje nadproże co najmniej 150 mm. Jeśli w tej konfiguracji zastosujemy napęd sufitowy, minimum rośnie do 180 mm. Minimalna przestrzeń boczna pozostaje na poziomie 120 mm.
Dlatego w garażu z nadprożem 155 mm RSD02 może być rozwiązaniem możliwym w określonej konfiguracji ręcznej, ale planowana automatyka może już wymagać zmiany wariantu. Przy wartościach granicznych każdy centymetr należy konfrontować z dokumentacją konkretnego systemu prowadzenia.
Zero milimetrów nadproża i zero węgarków? Brama rozwierna ma tu dużą przewagę
Jeżeli architektura otworu praktycznie wyklucza standardowe prowadnice, warto spojrzeć także na konstrukcję, która z założenia pracuje inaczej. DoorHan oferuje bramy rozwierne DLD01, DLD02 i DLD03, dla których producent podaje możliwość instalacji przy węgarkach od 0 mm oraz nadprożu od 0 mm.
To bardzo istotny parametr w modernizowanych obiektach. W przeciwieństwie do bramy segmentowej nie trzeba tutaj wygospodarowywać przestrzeni nad otworem na poziome prowadzenie płaszcza.
Modele DLD01 i DLD02 są przeznaczone do małych otworów o szerokości od 1030 do 4030 mm i wysokości od 1520 do 3020 mm. Producent opisuje DLD01 jako rozwiązanie do pomieszczeń nieogrzewanych, natomiast DLD02 jako wariant ocieplony przeznaczony do garaży ogrzewanych. Również panelowa DLD03 może być instalowana przy zerowych węgarkach i zerowym nadprożu.
Jeżeli podstawowym problemem jest wyłącznie brak miejsca wokół otworu, brama rozwierna może więc rozwiązać go bez tworzenia sztucznego nadproża czy bocznych powierzchni montażowych.
Nie oznacza to, że automatycznie jest lepsza od segmentowej. Ma po prostu inne wymagania konstrukcyjne. To właśnie warunki konkretnego otworu powinny być punktem wyjścia do wyboru.
Brama uchylna też może uratować nietypowy otwór
Pomiędzy segmentową a rozwierną znajduje się jeszcze rozwiązanie uchylne. DoorHan oferuje nieocieploną RTD01 i ocieploną RTD02. Przy standardowym sposobie montażu opartym na niskim prowadzeniu producent podaje minimum 100 mm nadproża i 100 mm węgarków.
Na pierwszy rzut oka nie jest więc tak oszczędna pod względem wymaganych przestrzeni jak RSD01 z katalogowym minimum 85 mm. Jej zaletą przy szczególnie nietypowym otworze jest jednak wspomniana możliwość montażu wbudowanego, tunelowego, gdy nadproża i węgarków brakuje.
Warto przy tym zwrócić uwagę na sposób pracy całej konstrukcji. Skrzydło bramy uchylnej jest jednym panelem przemieszczającym się na ramionach i prowadzeniu ku przestrzeni pod sufitem.
Przy trudnym otworze trzeba więc analizować nie tylko miejsca mocowania przy ścianie, ale również obszar potrzebny do ruchu całego skrzydła. To ważna zasada niezależnie od typu bramy: rozwiązanie problemu z nadprożem nie może tworzyć nowego problemu w innym miejscu garażu.
Nie sugeruj się tylko napisem „minimum 85 mm”
Wartość minimalna świetnie przyciąga uwagę, ale przy wyborze bramy jest tylko początkiem analizy. RSD01 pokazuje to wyjątkowo dobrze. Producent podaje dla serii nadproże i węgarki od 85 mm, lecz w tabeli standardowego niskiego prowadzenia znajdujemy już 100 mm nadproża i 100 mm przestrzeni bocznej, a po zastosowaniu napędu sufitowego nadproże powinno wynosić minimum 130 mm.
Podobnie jest w RSD02. Ogólne minimum wynosi 150 mm nadproża, lecz konkretny wariant z automatem może wymagać 180 mm.
Dlatego prawidłowa decyzja nie brzmi: „mam 90 mm, więc kupuję bramę od 85 mm”. Powinna brzmieć: „mam 90 mm – sprawdzam, która dokładnie konfiguracja może pracować w takich warunkach”.
To niewielka różnica w sposobie myślenia, ale pozwala uniknąć zamówienia systemu, który w podstawowej wersji pasuje do garażu, lecz po dodaniu oczekiwanego wyposażenia przestaje się mieścić.
Przy trudnym otworze ważniejszy jest sposób montażu niż wygląd bramy
Kolor, rodzaj przetłoczenia czy wykończenie panelu można wybierać długo. Przy problematycznym otworze nie powinny jednak rozpoczynać procesu zakupowego. Najpierw trzeba ustalić, gdzie da się zamontować elementy nośne, prowadnice i ewentualny napęd.
Jeżeli mamy minimum 85 mm przestrzeni nad otworem i po jego bokach, punktem wyjścia może być RSD01 Hybrid. Jeśli miejsca wokół otworu brakuje, warto przeanalizować jej montaż wbudowany.
Przy około 150 mm nadproża i 120 mm węgarków pojawia się możliwość zastosowania RSD02 w odpowiednim wariancie prowadzenia.
Przy zerowych wartościach h, b1 i b2 do rozważenia pozostają z kolei rozwiązania tunelowe oraz bramy rozwierne DLD, które producent przewiduje do montażu przy nadprożu i węgarkach od 0 mm.
Dopiero po technicznym dopasowaniu konstrukcji do otworu warto wybierać wzór i kolor. W ten sposób nie tracimy czasu na konfigurację bramy, której ostatecznie nie będzie można prawidłowo zainstalować.
Czy warto przebudować otwór tylko po to, żeby zamontować standardową bramę?
Czasem tak, ale nie powinien to być pierwszy ruch. Jeżeli istniejący otwór jest nierówny, podłoże nie zapewnia pewnego mocowania albo planowana przebudowa garażu i tak obejmuje tę ścianę, wykonanie nowych powierzchni montażowych może być uzasadnione.
Jeśli jednak jedynym problemem jest małe nadproże albo brak węgarków, warto wcześniej sprawdzić rozwiązania przewidziane właśnie do takich sytuacji.
RSD01 wykorzystuje specjalne warianty montażu wbudowanego, bramy RTD mogą być mocowane tunelowo, a seria DLD nie wymaga nadproża ani węgarków w typowym rozumieniu tych przestrzeni.
Nie zawsze więc trzeba dopasowywać budynek do bramy. Czasem znacznie rozsądniej jest dobrać konstrukcję bramy do istniejącego budynku.
Najpierw ograniczenie, potem model bramy
Przy typowym otworze można zacząć od wyboru rodzaju bramy. Przy trudnym lepiej odwrócić kolejność. Jeśli najmniejsza zmierzona wysokość nadproża wynosi 90 mm, właśnie ta liczba powinna zawęzić dostępne rozwiązania.
Jeśli z jednej strony węgarek ma 150 mm, ale z drugiej praktycznie go nie ma, decydującym problemem jest brak miejsca po tej drugiej stronie.
Nie szukamy więc „najlepszej bramy do garażu”, ale konstrukcji, która spełnia konkretny warunek montażowy. Przy 85 mm może to być RSD01.
Przy braku nadproża można przeanalizować jej montaż wbudowany. Przy braku węgarków producent przewiduje wariant na zakładkę z otworem.
Przy 0 mm zarówno nad otworem, jak i po jego bokach alternatywą pozostają m.in. bramy rozwierne DLD lub odpowiedni montaż tunelowy innych konstrukcji. Takie podejście ma jeszcze jedną zaletę: szybko pokazuje, kiedy potrzebna jest dodatkowa konsultacja przed zamówieniem.
Jeśli wynik znajduje się dokładnie na granicy katalogowego minimum albo planujemy automatykę, ostateczną konfigurację trzeba sprawdzić dla konkretnego systemu, a nie tylko dla całej rodziny bram.
Małe nadproże albo brak węgarków nie przekreślają dobrej bramy
Trudny otwór garażowy często wygląda gorzej na pierwszy rzut oka, niż przedstawia się po sprawdzeniu dostępnych sposobów instalacji. 85 mm nadproża może wystarczyć dla odpowiednio dobranej RSD01 Hybrid, a brak klasycznego nadproża lub węgarków nie musi oznaczać rezygnacji z bramy segmentowej, ponieważ producent przewiduje montaż wbudowany.
Jeśli standardowy system segmentowy nadal nie odpowiada warunkom budynku, można przeanalizować bramę uchylną z mocowaniem tunelowym albo rozwierną, która w seriach DLD01, DLD02 i DLD03 może być montowana przy zerowym nadprożu i zerowych węgarkach.
Najważniejsza zasada brzmi więc: nie przebudowujmy otworu, zanim nie sprawdzimy wszystkich sposobów montażu dostępnych dla konkretnej bramy.
Jednocześnie nie należy ufać jednej katalogowej liczbie bez sprawdzenia prowadzenia i automatyki. Kilka dodatkowych centymetrów potrzebnych przez napęd może bowiem całkowicie zmienić konfigurację, która na pierwszy rzut oka wydawała się idealna.
