Rola rozłącznika izolacyjnego w instalacji elektrycznej
Rozłącznik izolacyjny służy do załączania, rozłączania i skutecznego odseparowywania obwodu elektrycznego od źródła zasilania. Dzięki niemu instalator może bezpiecznie prowadzić prace konserwacyjne, montażowe i naprawcze.
Aparat znajduje zastosowanie zarówno jako główny wyłącznik instalacji, jak i element pozwalający odłączyć konkretny obwód lub urządzenie. Prawidłowy dobór rozłącznika może sprawiać trudność, szczególnie osobom z mniejszym doświadczeniem.
Nie wystarczy kierować się wyłącznie ceną lub wartością prądu podaną na obudowie. Urządzenie musi być odpowiednie dla parametrów instalacji, charakteru odbiorników oraz warunków panujących w miejscu montażu.
Jakie parametry decydują o wyborze rozłącznika izolacyjnego?
Dobór aparatu należy rozpocząć od analizy parametrów konkretnej instalacji elektrycznej. Niedopasowane urządzenie może nadmiernie się nagrzewać, szybciej zużywać lub nie zapewniać oczekiwanej skuteczności odłączenia.
Pod uwagę trzeba wziąć przede wszystkim wartości elektryczne obwodu, rodzaj podłączonych odbiorników, układ sieci, warunki środowiskowe oraz sposób montażu. Istotne są również wymagania projektowe i możliwość późniejszej rozbudowy instalacji.
Prąd znamionowy z odpowiednim zapasem
Jednym z podstawowych parametrów rozłącznika jest prąd znamionowy In. Określa on maksymalną wartość prądu, którą aparat może długotrwale przewodzić w zdefiniowanych warunkach pracy.
W praktyce instalatorskiej rozłącznika nie powinno się dobierać „na styk”. Warto pozostawić rozsądny zapas wynikający z przewidywanego obciążenia, sposobu zabudowy oraz możliwej rozbudowy instalacji. Współczesne instalacje są często uzupełniane o kolejne urządzenia, co może prowadzić do okresowego lub trwałego wzrostu obciążenia.
Zapas nie oznacza jednak, że należy automatycznie wybierać aparat o możliwie najwyższym prądzie znamionowym. Parametr powinien wynikać z obliczeń projektowych, przekrojów przewodów, zabezpieczeń znajdujących się w instalacji oraz przewidywanych warunków pracy.
Kategoria użytkowania dopasowana do obciążenia
Kategoria użytkowania informuje, z jakim rodzajem obciążenia rozłącznik może bezpiecznie pracować podczas normalnego załączania i wyłączania. Pozwala ustalić, czy dany aparat nadaje się wyłącznie do obciążeń rezystancyjnych, takich jak ogrzewanie elektryczne, czy może także obsługiwać obciążenia mieszane i indukcyjne, występujące między innymi w silnikach, transformatorach oraz falownikach.
Niewłaściwie dobrana kategoria użytkowania może prowadzić do intensywnego iskrzenia, przyspieszonego zużycia styków, przegrzewania lub ich zespawania. W skrajnej sytuacji konsekwencją może być uszkodzenie aparatu i powstanie zagrożenia dla instalacji.
Rozłącznik kategorii AC-22A może pracować z obciążeniami mieszanymi rezystancyjno-indukcyjnymi. W przypadku bardziej wymagających odbiorników silnikowych może być potrzebny aparat kategorii AC-23A, przeznaczony do bezpiecznego łączenia obciążeń charakteryzujących się wysokimi prądami rozruchowymi i znaczną indukcyjnością.
Liczba biegunów w instalacji 230 V i 400 V
Liczbę biegunów należy dopasować do układu sieci, wymagań projektu oraz charakteru zasilanego odbiornika. Najczęściej stosowane są aparaty jedno-, dwu-, trzy- i czterobiegunowe.
W jednofazowych instalacjach 230 V można spotkać rozłączniki 1P, odłączające przewód fazowy, oraz modele 2P, które jednocześnie rozłączają przewód fazowy i neutralny. Wybór konkretnego rozwiązania powinien wynikać z układu sieci i przyjętego sposobu ochrony.
W instalacjach trójfazowych 400 V wykorzystuje się przede wszystkim rozłączniki 3P, umożliwiające jednoczesne odłączenie trzech przewodów fazowych. Jeżeli projekt wymaga również rozłączania przewodu neutralnego, stosuje się aparaty czterobiegunowe.
Poradnik
Wszystkie tory powinny być przełączane jednocześnie. Pozwala to uniknąć sytuacji, w której część instalacji pozostaje pod napięciem mimo ustawienia rozłącznika w pozycji wyłączenia.
Napięcie, normy i pewność odłączenia
Rozłącznik musi być przeznaczony do pracy przy napięciu występującym w danej instalacji. W budownictwie mieszkaniowym, usługowym i przemysłowym powszechnie wykorzystywane są aparaty przystosowane do napięcia 230/400 V AC. Przed zakupem zawsze należy jednak sprawdzić dane techniczne konkretnego modelu.
Duże znaczenie ma również pewność działania. Po przełączeniu aparatu instalator nie powinien mieć wątpliwości, czy określony fragment instalacji został fizycznie odłączony od zasilania. Rozłącznik musi zapewniać skuteczną izolację toru prądowego oraz jednoznaczną informację o swoim położeniu.
Przy wyborze produktu warto zweryfikować jego zgodność z normą IEC/EN 60947-3, określającą wymagania dotyczące aparatury rozdzielczej i sterowniczej, w tym rozłączników i rozłączników izolacyjnych. Należy także sprawdzić dokumentację producenta oraz oznakowanie CE, potwierdzające deklarowaną zgodność urządzenia z odpowiednimi wymaganiami Unii Europejskiej.
Montaż w rozdzielnicy i jakość wykonania
Dla instalatora istotny jest także sposób montażu. Odpowiednio zaprojektowany rozłącznik zajmuje niewiele miejsca w rozdzielnicy, umożliwia sprawne podłączenie przewodów i ogranicza ryzyko popełnienia błędów wykonawczych.
Wymagania te uwzględnia aparatura modułowa PROF, czyli marka własna hurtowni elektrycznej Onninen rozwijana z myślą o profesjonalnych instalatorach. Rozłączniki izolacyjne PROF umożliwiają szybki, wygodny i estetyczny montaż. Zapewniają powtarzalną jakość, współpracują z pozostałymi elementami aparatury modułowej i oferują korzystną relację jakości do ceny.
Znaczenie ma nie tylko wygoda instalacji, ale także jakość zastosowanych materiałów. Trwałość mechanizmu i styków wpływa na niezawodność aparatu podczas wieloletniej eksploatacji oraz jego zachowanie w trudnych warunkach pracy.
Czym różni się dobór do instalacji jednofazowej i trójfazowej?
Instalacje jednofazowe są powszechnie stosowane w budownictwie mieszkaniowym, niewielkich obiektach usługowych i miejscach, w których zapotrzebowanie na moc nie wymaga wykorzystania układu trójfazowego. Najczęściej montuje się w nich rozłączniki jedno- lub dwubiegunowe, służące do odłączenia wybranego obwodu albo całej instalacji.
Przykładem kompaktowego aparatu przeznaczonego do takich zastosowań jest rozłącznik izolacyjny 40A 1P AC PROF. Może zostać wykorzystany jako element modułowej rozdzielnicy w instalacji jednofazowej, pod warunkiem dopasowania jego parametrów do projektu.
Instalacje trójfazowe wymagają jednoczesnego rozłączania kilku przewodów fazowych. Są wykorzystywane między innymi w obiektach przemysłowych, warsztatach, gospodarstwach rolnych oraz budynkach wyposażonych w maszyny i urządzenia o dużym poborze mocy.
W takich układach stosuje się najczęściej aparaty trzybiegunowe. Przykładem modelu o większej obciążalności prądowej jest rozłącznik izolacyjny 63A 3P AC PROF.
Najczęstsze błędy w doborze aparatu
Jednym z najczęściej popełnianych błędów jest niedopasowanie rozłącznika do parametrów instalacji. Problem może dotyczyć zbyt niskiego prądu znamionowego, niewłaściwego napięcia, nieodpowiedniej liczby biegunów albo błędnie dobranej kategorii użytkowania.
Często pomijane są także warunki, w których aparat będzie pracował. Wysoka temperatura, zapylenie, podwyższona wilgotność, ograniczona wentylacja oraz ciasna zabudowa mogą wpływać na trwałość i obciążalność rozłącznika. Aparat montowany w domowej rozdzielnicy pracuje w innym środowisku niż urządzenie instalowane w hali produkcyjnej, warsztacie lub obiekcie technicznym.
Błędnie dobrany rozłącznik może szybciej się zużywać, nadmiernie nagrzewać lub nie działać w sposób przewidziany przez projektanta. Zagrożenie stanowią również aparaty niewiadomego pochodzenia, wykonane z materiałów o niskiej jakości. Pod wpływem wysokiego prądu zwarciowego ich styki mogą ulec trwałemu uszkodzeniu lub zespawaniu, przez co aparat nie będzie w stanie spełnić swojej funkcji.
Nie należy też dobierać urządzenia wyłącznie na podstawie ceny. W instalacji elektrycznej liczą się deklarowane parametry techniczne, jakość wykonania, zgodność z wymaganiami norm oraz dokumentacja udostępniona przez producenta.
Rozłącznik a zabezpieczenie nadprądowe i różnicowoprądowe
Rozłącznik izolacyjny nie jest urządzeniem zabezpieczającym instalację przed przeciążeniem ani zwarciem. Jego podstawowym zadaniem jest bezpieczne odłączenie obwodu od źródła zasilania oraz zapewnienie wymaganej przerwy izolacyjnej.
Aparat nie zastępuje wyłącznika nadprądowego, którego funkcją jest ochrona przewodów i obwodów przed skutkami przeciążenia oraz zwarcia. Nie przejmuje również roli wyłącznika różnicowoprądowego, wykorzystywanego do ochrony przed określonymi skutkami prądów upływu.
W prawidłowo zaprojektowanej instalacji urządzenia te uzupełniają się, ale realizują odmienne zadania. Dlatego podczas kompletowania wyposażenia rozdzielnicy należy dobierać je oddzielnie, zgodnie z funkcją, którą mają pełnić.

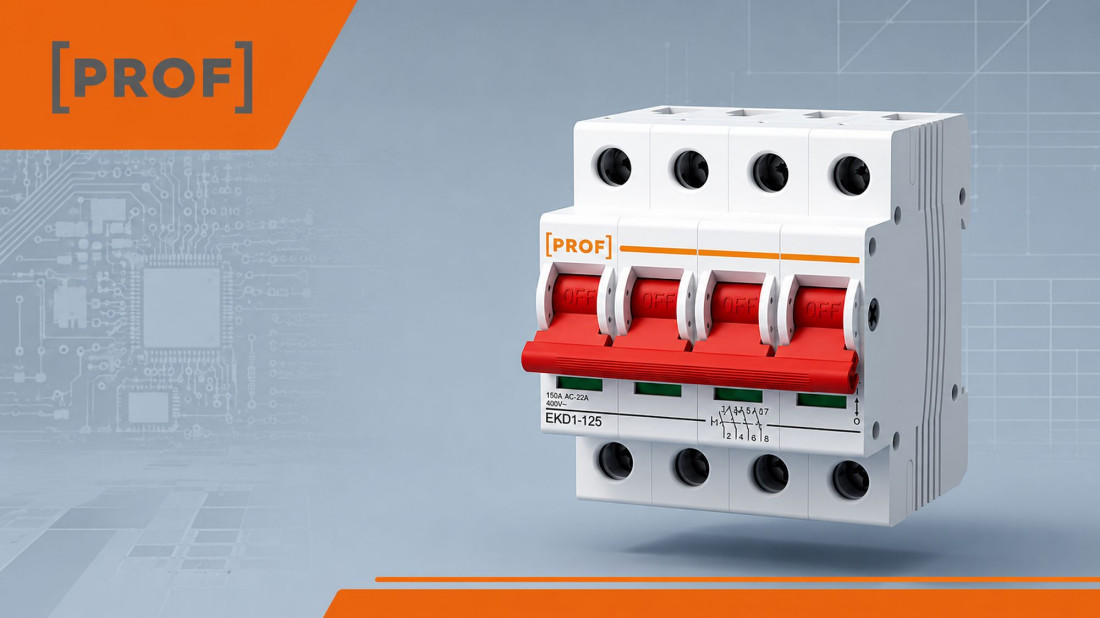

Rozłączniki izolacyjne PROF w praktyce
W codziennej pracy instalatora liczą się urządzenia niezawodne, łatwe w montażu i wyposażone w czytelną dokumentację techniczną. Rozłączniki izolacyjne PROF zostały zaprojektowane z myślą o szybkiej instalacji w rozdzielnicach elektrycznych na standardowych szynach DIN TH35.
Umożliwiają odcięcie zasilania obwodu na czas serwisu, naprawy lub przeglądu. Portfolio marki obejmuje kompaktowe aparaty przeznaczone do instalacji jednofazowych i trójfazowych, wykorzystywanych w budynkach mieszkalnych, obiektach komercyjnych oraz instalacjach przemysłowych.
Rozłączniki mogą pełnić funkcję głównego wyłącznika rozdzielnicy lub szafy sterowniczej. Pozwalają również odłączać pojedyncze obwody jednofazowe 230 V, takie jak oświetlenie, gniazda i wybrane urządzenia, a odpowiednio dobrane modele umożliwiają pracę z obciążeniami mieszanymi rezystancyjno-indukcyjnymi.
W ofercie hurtowni elektrycznej Onninen dostępne są wyłączniki i rozłączniki izolacyjne przeznaczone do różnych typów instalacji. Produkty posiadają deklarowane przez producenta oznakowanie CE i zgodność z wymaganiami RoHS, a ich konstrukcja została dostosowana do szybkiego montażu oraz współpracy z pozostałą aparaturą modułową. W doborze odpowiedniego rozwiązania mogą pomóc doradcy techniczni Onninen.
