Kiedy potrzebna jest zmiana przekroju kanału?
W budynkach mieszkalnych spotyka się sytuacje, w których część instalacji prowadzona jest kanałami prostokątnymi, a dalszy odcinek wymaga zastosowania kanałów okrągłych. Wynika to z projektu, dostępnej przestrzeni, przebiegu trasy albo z istniejących otworów w ścianach i stropach. W takich przypadkach potrzebny jest element, który pozwoli połączyć dwa różne kształty w sposób trwały i szczelny. Taką funkcję spełnia redukcja.
Czym jest redukcja i jaką pełni funkcję?
Redukcja, zarówno symetryczna, jak i niesymetryczna, to element systemu wentylacyjnego, którego głównym zadaniem jest zmiana przekroju kanału wentylacyjnego. Umożliwia połączenie kanału o przekroju prostokątnym z kanałem okrągłym lub odwrotnie. Dzięki temu instalacja może zachować ciągłość, nawet gdy na danym odcinku konieczne jest przejście na inny typ kanału.
W praktyce redukcja odpowiada za prawidłowe połączenie dwóch fragmentów instalacji, dlatego dobór wymiarów oraz sposób montażu mają bezpośredni wpływ na działanie całego układu.
Materiał wykonania i jego znaczenie w eksploatacji
Redukcje tego typu najczęściej produkuje się z blachy stalowej ocynkowanej. Zastosowanie warstwy ocynku zwiększa trwałość i odporność na korozję, co jest istotne w instalacjach, w których powietrze może przenosić wilgoć, a warunki pracy zmieniają się wraz z porami roku.
Równie ważna jest szczelność. Prawidłowo zamontowana redukcja zapewnia szczelne połączenie kanałów, co ogranicza ryzyko wydostawania się powietrza poza instalację. W praktyce przekłada się to na bardziej przewidywalną pracę systemu i mniejsze ryzyko problemów w miejscach zabudowanych.
Zastosowanie redukcji w typowych sytuacjach
Redukcja prostokąt–okrąg jest potrzebna przede wszystkim wtedy, gdy instalacja wymaga połączenia różnych typów kanałów. Zdarza się to przy przejściu z odcinków prowadzonych w zabudowie na odcinki okrągłe albo wtedy, gdy dalsze elementy systemu mają inny przekrój niż fragment początkowy.
Drugą częstą sytuacją jest konieczność dopasowania instalacji do budynku. W praktyce oznacza to, że istniejące otwory w ścianach lub stropach mogą mieć inny kształt lub inne wymiary niż kanały prowadzone w pomieszczeniu. Redukcja umożliwia wykonanie przejścia bez zmiany głównego układu instalacji.
W niektórych przypadkach redukcja może być wykorzystywana również do regulacji przepływu powietrza w systemie. Nie zastępuje elementów przeznaczonych typowo do regulacji, ale bywa użyteczna jako część układu, który wymaga określonego przejścia przekrojów.
Redukcja symetryczna i niesymetryczna
Wybór rodzaju redukcji ma znaczenie dla przebiegu instalacji i sposobu prowadzenia kanałów. Redukcja symetryczna zmienia przekrój, zachowując oś centralną. Sprawdza się wtedy, gdy kanały powinny przechodzić jeden w drugi w osi, a przestrzeń montażowa pozwala na swobodne ustawienie elementu.

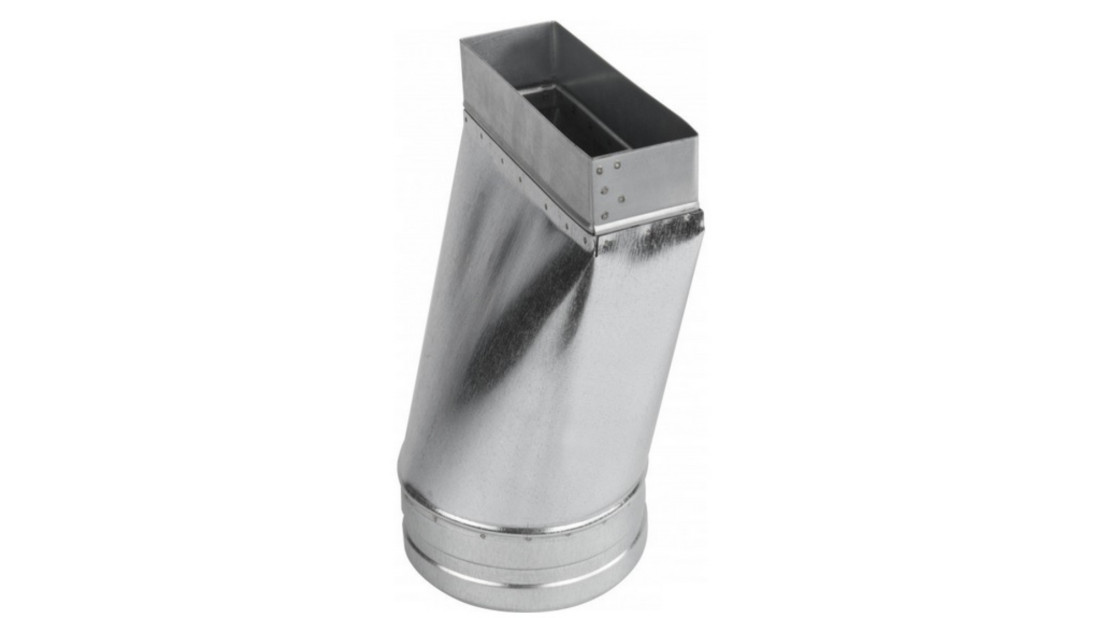

Redukcja niesymetryczna umożliwia zmianę przekroju z przesunięciem osi kanału. Jest szczególnie przydatna, gdy trasa instalacji przebiega blisko ściany, w narożniku albo w miejscu, gdzie otwór w stropie lub ścianie nie znajduje się w osi kanału prostokątnego. W takich warunkach niesymetryczna geometria przejścia ułatwia dopasowanie przebiegu instalacji bez konieczności wprowadzania dodatkowych załamań trasy.
Przykładowe wymiary i jak podejść do doboru
Na rynku dostępne są różne konfiguracje wymiarowe, które pozwalają połączyć określony przekrój prostokątny z konkretną średnicą kanału okrągłego. Spotyka się między innymi połączenia 150×50 mm na fi 150 mm, 200×90 mm na fi 200 mm, a także warianty 200×90 mm na fi 125 mm, 200×90 mm na fi 150 mm, 200×90 mm na fi 100 mm oraz 200×90 mm na fi 160 mm.
Dostępne bywają również przejścia 200×50 mm na fi 160 mm, 200×50 mm na fi 125 mm oraz 150×50 mm na fi 160 mm, w tym w wersjach symetrycznych i niesymetrycznych.
Najważniejsza zasada doboru jest prosta: redukcja ma łączyć dokładnie te wymiary, które występują w instalacji. Jeśli kanał prostokątny ma określony przekrój, a kanał okrągły konkretną średnicę, przejście powinno być dobrane wprost pod te parametry, bez prób dopasowywania elementów o innych rozmiarach.
Montaż i serwis - dlaczego warto myśleć o tym wcześniej?
Redukcje są cenione również dlatego, że zwykle zapewniają łatwy montaż i demontaż. To ważna cecha, ponieważ ułatwia późniejsze prace serwisowe. Instalacja wentylacyjna, nawet jeśli działa poprawnie, może wymagać kontroli połączeń albo dostępu do fragmentu trasy. Warto zaplanować montaż tak, aby do redukcji dało się wrócić bez rozbierania dużej części zabudowy. Dotyczy to szczególnie miejsc w pobliżu stropów, przejść przez ściany oraz odcinków o ograniczonym dostępie.
Poradnik
Elementy, które często stosuje się razem z redukcją
Redukcja jest jednym z elementów układu, ale zwykle pracuje wraz z innymi częściami, które tworzą kompletny fragment instalacji. Często dobiera się do niej złączki nyplowe z ocynku, kanały prostokątne proste (na przykład w przekroju 150×50 mm), obejmy mocujące oraz kolana, w tym kolana stosowane w układzie ściana–strop. Dobór kompatybilnych elementów zmniejsza ryzyko problemów montażowych i ułatwia uzyskanie szczelnego połączenia.
źródło i zdjęcia: Prodmax
