Instalacja falownika STP Smart Energy krok po kroku - konfiguracja z Home Storage i Sunny Home Manager 2.0

Czym jest falownik STP Smart Energy i jakie są jego główne komponenty?

Falownik STP Smart Energy to trójfazowy, hybrydowy falownik. Do jego głównych komponentów należą: przewody zasilające z modułów fotowoltaicznych (z gotowymi złączkami Santlix Fenix Contact), kabel komunikacyjny RJ45, opcjonalny przewód komunikacyjny CAN do baterii (lub terminator rezystor 120 ohmów), wyjście backupowe oraz zasilanie z sieci (Grid). Falownik jest kluczowym elementem systemu fotowoltaicznego, który zarządza przepływem energii.

Jakie są kluczowe kroki podłączenia elektrycznego falownika STP Smart Energy?

Podłączenie elektryczne falownika odbywa się bez napięcia dla bezpieczeństwa. Najpierw podłącza się przewody DC z modułów fotowoltaicznych za pomocą złączek Sunkclix (plus do plusa, minus do minusa). Następnie podłącza się kabel bateryjny (niebieski i czerwony, również z gotowymi złączkami MC4) pamiętając o prawidłowej polaryzacji. Ważne jest również podłączenie anteny Wi-Fi (jeśli brak połączenia kablem RJ45) oraz przewodu komunikacyjnego CAN (między baterią a falownikiem). Na koniec podłącza się backup i sieć, zabezpieczając przewody.

Jak należy podłączyć system magazynowania energii do falownika trójfazowego?

Dla systemów trójfazowych minimalna liczba modułów bateryjnych SMA to dwa. Najpierw należy zapewnić trasę komunikacyjną, a następnie trasę podłączenia strony DC. W przypadku układu wieży, dolna część to minus, górna to plus. Ostatni element (minus) musi być zaterminowany. Po podłączeniu wszystkich modułów i uziemienia, magazyn energii uruchamia się poprzez włączenie zabezpieczeń.

Jaka jest rola Sunny Home Managera 2.0 w systemie fotowoltaicznym i jak sprawdzić jego prawidłowe działanie?

Sunny Home Manager 2.0 lub licznik energii jest niezwykle ważnym elementem każdego systemu hybrydowego, stanowiącym centrum wymiany danych. Home Manager jest podłączony tuż za licznikiem głównym w punkcie przyłączenia do sieci, aby monitorować przepływ energii w obu kierunkach. Prawidłowe działanie Home Managera sygnalizują trzy świecące się zielone diody: pierwsza oznacza prawidłowe działanie samego urządzenia, druga prawidłowe podłączenie do sieci wewnętrznej (LAN), a trzecia prawidłowe podłączenie do portalu NXOS. Brak którejkolwiek diody wskazuje na problem.

Jakie są początkowe kroki konfiguracji falownika za pomocą interfejsu Wi-Fi?

Aby skonfigurować falownik, należy połączyć się z siecią Wi-Fi SMA (z numerem seryjnym falownika) używając hasła WPA2 z naklejki. Następnie w przeglądarce należy wpisać adres IP 192.168.1.3 i zalogować się. Pierwszym krokiem jest ustawienie hasła użytkownika (8-12 znaków, mała/wielka litera, cyfra, znak specjalny), a następnie hasła instalatora, które będzie również potrzebne do monitoringu w portalu NXOS. Można użyć konfiguracji z pliku, asystenta instalacji lub ręcznej.

Jakie parametry należy ustawić podczas konfiguracji falownika?

Podczas konfiguracji falownika należy ustawić połączenie sieciowe (WLAN lub Ethernet), czas (automatycznie przez Sunny Home Manager, serwer NTP lub ręcznie), zestaw parametrów kraju (np. PL dla Polski), konfigurację licznika energii (SMA Energy Meter, który powinien być automatycznie wykryty). Dodatkowo można zarządzać mocą czynną i bierną (np. uruchomić charakterystykę Q do U w przypadku problemów z napięciem). Akumulator SMA jest zazwyczaj automatycznie wykrywany.

Jakie są opcje trybu zasilania awaryjnego i funkcji wielofunkcyjnych przekaźników?

Jeśli podłączony jest backup, należy go włączyć w konfiguracji. Można ustawić dolną granicę SOC (stan naładowania baterii) – 0% dla pełnego wykorzystania baterii do autokonsumpcji lub wyższą wartość (np. 40%) dla zapewnienia rezerwy na wypadek awarii. Istnieje również możliwość ustawienia opóźnienia przełączania w trybie zasilania awaryjnego. Wielofunkcyjny przekaźnik oferuje opcje takie jak sterowanie wentylatorem, monitoring przełączania uziemienia, komunikaty zakłóceń oraz sygnalizację aktywnego trybu awaryjnego (np. przez lampkę).

Jak zarejestrować system trójfazowy w portalu SMA Sunny Portal NXOS?

Rejestracja systemu odbywa się poprzez zalogowanie się do portalu NXOS za pomocą konta SMA ID. W sekcji "Konfiguracja" należy wybrać "Utworzenie instalacji", nadać jej nazwę, określić lokalizację i zaznaczyć "Instalacja z użyciem energii własnej" (nie instalacja wyspowa). Należy podać rolę instalatora oraz opcjonalnie zaprosić właściciela systemu, nadając mu uprawnienia użytkownika.

Kluczowe jest dodanie numeru PITS i RID Home Managera (znajdującego się na urządzeniu lub opakowaniu) oraz wprowadzenie hasła instalatora (musi być zgodne z hasłem ustawionym na falowniku). Następnie dodaje się moc AC i moc modułów fotowoltaicznych, a na końcu falownik, upewniając się, że Home Manager jest nadrzędnym urządzeniem w hierarchii systemu.

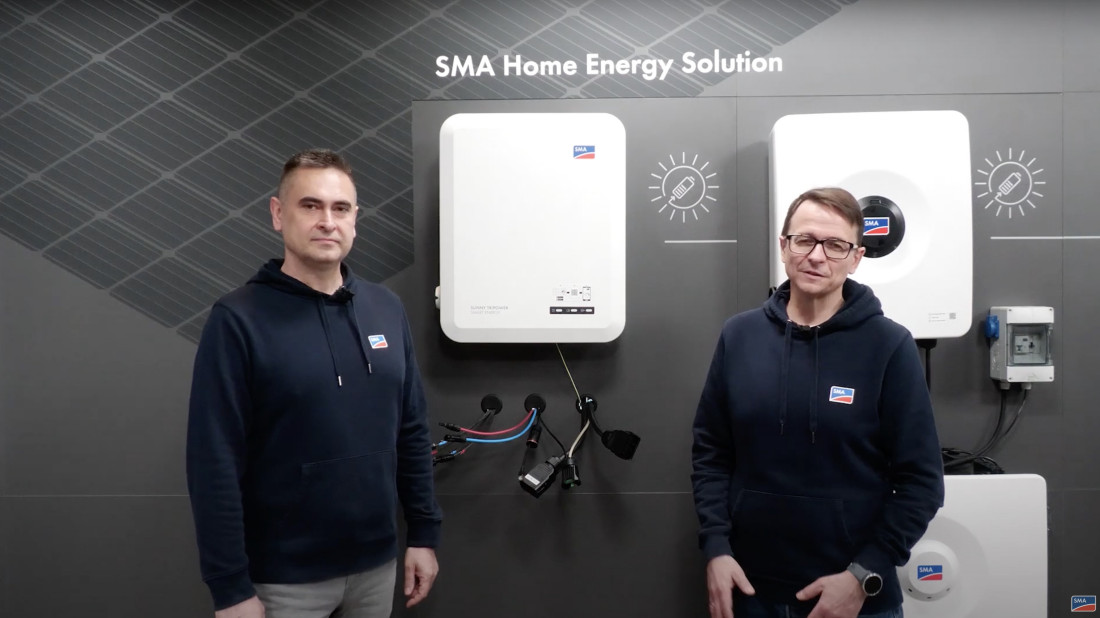

źródło i zdjęcie: SMA Solar

opracowanie: Anna Chrystyna
