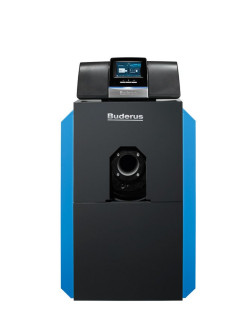

Nowy modułowy system sterowania Buderus Logamatic 5000

Z jego pomocą każdemu obiegowi grzewczemu możemy nadać inną nazwę, co ułatwia kontrolowanie poszczególnych części systemu. Instalatorzy i serwisanci docenią wygodną i szybką instalację oraz liczne moduły rozszerzające funkcjonalność. Projektanci - możliwość elastycznej integracji w systemie grzewczym różnych źródeł ciepła, takich jak jednostka kogeneracyjna czy pompa ciepła, oraz seryjne wyposażenie systemu sterowania w interfejs Modbus. Umożliwia on zintegrowanie systemu grzewczego z nadrzędnym systemem zarządzania budynkiem.

Duży ekran dotykowy

Duży, 7-calowy ekran dotykowy ułatwia podgląd całego systemu. W menu sprawdzimy wszystkie jego elementy: parametry kotła, obiegu grzewczego, c.w.u. oraz podstacji. Na ekranie można na przykład wyświetlić schemat hydrauliczny konkretnego obiegu grzewczego. Wysoka rozdzielczość ułatwia obsługę i monitorowanie systemu, a dotykowy panel przypomina dobrze znaną obsługę smartfona lub tabletu. Kolejna nowość to pasek stanu LED: dzięki kolorowym diodom użytkownik na pierwszy rzut oka widzi, czy system działa prawidłowo, czy też konieczna jest konserwacja lub doszło do awarii. W ten sposób pracownicy administracji budynku mogą szybko sprawdzić status instalacji.

Możliwość zdalnej obsługi systemu grzewczego

Instalację można obsługiwać także zdalnie, korzystając z bezpiecznego połączenia z aplikacją dostępną online. Ekran dotykowy modułowego systemu sterowania jest wówczas odwzorowany 1:1 w przeglądarce internetowej na komputerze lub tablecie, a partnerzy serwisowi mogą skontrolować wszystkie powiązane systemy grzewcze wraz z ich wszystkimi komponentami. Odpowiedni standard ochrony danych zapewnia koncepcja bezpieczeństwa opracowana przez markę Buderus. Cała komunikacja jest szyfrowana, a indywidualny dostęp wymaga loginu i hasła.

W obrębie systemu grzewczego komunikacja odbywa się za pośrednictwem standardowego kabla sieciowego oraz magistrali Buderus. Blok grzewczo-energetyczny Buderus można na przykład połączyć kablem sieciowym z modułowym systemem sterowania Logamatic 5000. Zoptymalizowana została także sama konstrukcja sterownika, zarówno jeśli chodzi o okablowanie jak i dostęp do kabli. Dla wysokiej jakości modułów dodatkowych przewidziano specjalne prowadnice. Sterowniki można zamontować na górze lub z boku kotła, lub na ścianie.

Bezpieczeństwo inwestycji dzięki technice modułowej

Dwie wersje nowego modułowego systemu sterowania pokrywają szeroki zakres zastosowań: Logamatic 5313 jest przewidziany do kotłów grzewczych Buderus w wersji Unit, a Logamatic 5311 będzie przewidziany dla kotłów grzewczych z palnikiem nadmuchowym lub palnikiem obcym. Także w przypadku podstacji sterownik Logamatic 5313 będzie odpowiednim wyborem. W podstawowej wersji wyposażenia system Logamatic 5000 ma identyczny zakres funkcji i jest przeznaczony do sterowania podgrzewaniem c.w.u., obiegiem kotła lub alternatywnie obiegiem grzewczym z mieszaczem. Do tego dochodzą funkcje poprawiające efektywność, np. modulowane sterowanie pompami w obiegu kotła lub funkcja mieszania dla obiegów, a także funkcje serwisowe, np. rejestracja danych przez port USB. System sterowania Logamatic 5000 oferuje ponadto cztery wolne miejsca dla modułów funkcyjnych, co umożliwia dalsze rozszerzenie funkcji. System można uzupełniać, jeżeli instalacja grzewcza ulegnie rozszerzeniu lub zostanie podłączone odnawialne źródło ciepła. Funkcje, które aktualnie nie są dostępne można będzie wgrać, aktualizując oprogramowanie z karty SD.

Nagroda Design Plus Award

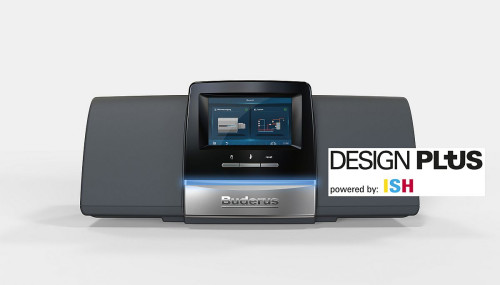

Innowacyjny system regulacji przekonał ekspertów: jeszcze przed wprowadzeniem na rynek, na targach ISH Logamatic 5000 w 2015 roku otrzymał nagrodę Design Plus Award. Jury przyznaje nagrodę przyszłościowym produktom wyróżniającym się innowacyjnym wzornictwem i energooszczędnością - kryteriami decydującymi o wyborze regulacji systemu Logamatic były: jakość wykonania, ogólna koncepcja, innowacyjność, dobór materiałów oraz aspekty techniczne i ekologiczne.

źródło i zdjęcia: Robert Bosch Sp. z o.o.
