Rozwiązania fisher wykorzystane w centrum handlowym w Auckland

Centrum handlowe w Auckland

Nowe centrum handlowe w Auckland zostało otwarte w czerwcu 2020 roku (po pięciu latach budowy). Obejmuje ono powierzchnię handlową, gastronomiczną i rozrywkową zajmującą 18 000 m². Kompleks położony jest u stóp 39-kondygnacyjnego biurowca o powierzchni 39 000 m², który góruje ponad innymi budynkami w okolicy.

Ozdobą budynków nowego centrum handlowego jest masywna elewacja z kamienia naturalnego. Dla projektantów ważne było, aby dzielnica biznesowa wpisała się w jej naturalne otoczenie. Dlatego w budowie zostały zastosowane naturalne materiały, jednolite z krajobrazem pobliskiego portu Waitemata Harbour.

Kotwy podcinające zapewniają niewidoczne i bezpieczne mocowanie płyt wapiennych Jura w elewacji o powierzchni ok. 4500 m². Kotwy umieszczono na podkonstrukcjach ramowych SystemOne (BS) i SystemOne light (BSL), które stanowią integralną część technologii ACT. fischer od początku budowy dostarczył do projektu łącznie 27 500 kotew panelowych FZP II Zykon 13x26 M8/SO/12 AL i 6 250 specjalistycznych kotew FZP II 11x12 M6/10 A4 wykonanych ze stali nierdzewnej.

Podczas mocowania wewnętrznych elewacji w budynkach Commercial Bay za pomocą paneli trawertynowych, projektanci i wykonawcy elewacji polegali również na doświadczeniu ekspertów w zakresie mocowania - fischer. Wykorzystano tu 10 000 FZP II 15x15 M8i fot. fischer Polska

Osoby odpowiedzialne za projekt elewacji z firmy SCE Stone & Design Ltd. przed podjęciem ostatecznej decyzji o zastosowaniu naszego rozwiązania przetestowały kilka alternatywnych rozwiązań. Szukały odpowiedniego mocowania i wybrały produkty fischer, ponieważ wyznaczają one nowe standardy dla mocowań elewacji z kotwami podcinającymi i systemami mechanicznego mocowania płyt do podkonstrukcji - wyjaśnia Steven-Henrik Maier, kierownik ds. systemów fasadowych fischer - Nasze kotwy Zykon nadają się do dużych obciążeń, są łatwe w użyciu i umożliwiają ukryte mocowanie, zapewniając jednocześnie harmonijny wygląd budynku.

Szukałem alternatywnego rozwiązania do mocowania prętów lub rozwiązań wspornikowych, aby móc zrealizować planowany projekt elewacji. Kotwy podcinające fischer i rozwiązania podkonstrukcyjne SystemOne i SystemOne light spełniły wymagania projektu. Ten system elewacji pozwolił również na wykorzystanie płyt kamiennych o grubości 30 mm i 20 mm zamiast pierwotnie zakładanej grubości 40 mm i 30 mm - co przyniosło dodatkowe korzyści ekonomiczne - dodał Andrew Parkinson, dyrektor zarządzający SCE Stone & Design Ltd.

Kotwa panelona zastosowana w centrum handlowcy Commercial Bay FZP II Zykon 13x26 M8/SO/12 AL fot. fischer Polska

Dopasowany kształt kotwy FZP II zapewnia idealne przyleganie, a tym samym bezciśnieniowe mocowanie w stożkowo podciętym otworze. Dzięki tej technologii można osiągnąć znacznie mniejsze momenty zginające płyty i większą nośność. Pozwoliło to na zastosowanie cienkich, ale wielkoformatowych paneli wapiennych w elewacji nowego centrum handlowego w dzielnicy Commercial Bay. Panele można łatwo wymienić w późniejszym etapie budowy dzięki zastosowaniu profili zaczepowych SystemOne (BS) i SystemOne light (BSL).

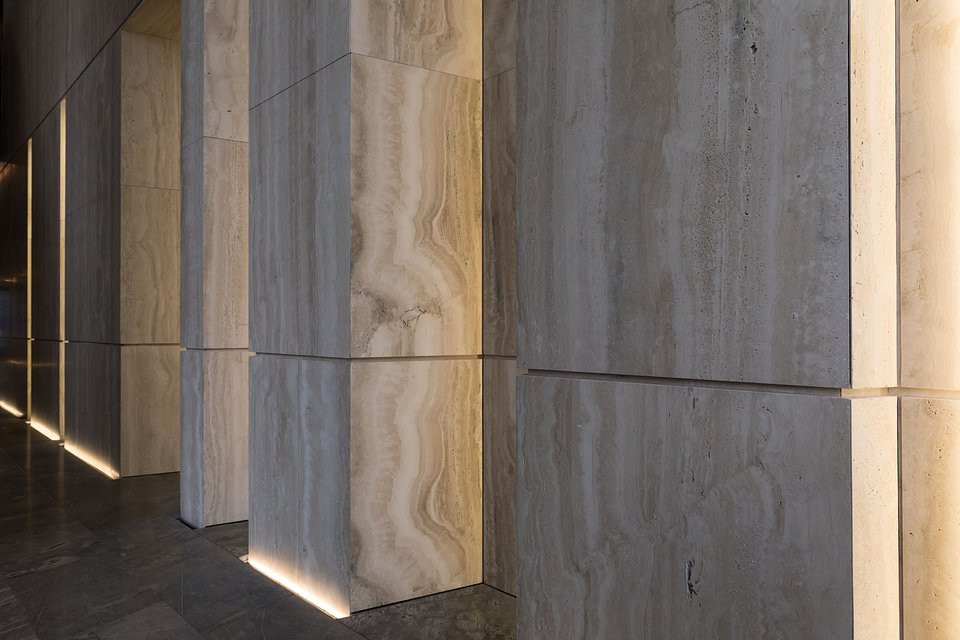

10 000 FZP II 15x15 M8i mocuje płyty trawertynowe wewnątrz budynków fot. fischer Polska

Projektanci i konstruktorzy elewacji wewnętrznej również docenili jakość kotew fischer. Polegali oni na wiedzy naszych ekspertów w zakresie mocowania.

Dodatkowo włoski dostawca paneli trawertynowych, ze względu na wieloletnią i owocną współpracę z naszą firmą, polecił wykonawcom projektu zastosowanie kotew fischer FAZ II - relacjonuje Jan Zimmermann, manager systemów fasadowych fischer - Specjaliści fischer do spraw mocowań wspierali klientów na wszystkich etapach budowy. „Zapewnione przez nas wsparcie techniczne obejmowało planowanie i konsultacje, testy wyrywania dla odpowiednich zastosowań wewnętrznych i zewnętrznych, a także fachowe doradztwo na miejscu.

źródło i zdjęcia: fischer Polska
