Dlaczego modułowa zabudowa ma znaczenie przy dużych mocach?
W kotłowniach obsługujących obiekty wielorodzinne, użyteczności publicznej czy przemysłowe, każdy błąd montażowy kosztuje dużo więcej niż w małej instalacji. Przestoje są drogie, a poprawki wymagają miejsca, którego zwykle brakuje.
Modułowa zabudowa działa tu jak uporządkowany zestaw elementów o znanej przepustowości i przewidywalnych parametrach: łatwiej zaplanować przebieg, dobrać średnice, rozmieścić armaturę i przygotować kosztorys. Największą przewagą jest wysoki stopień prefabrykacji, bo wiele elementów przyjeżdża na budowę jako gotowe moduły, które łączy się w spójny układ zamiast budować wszystko od zera.

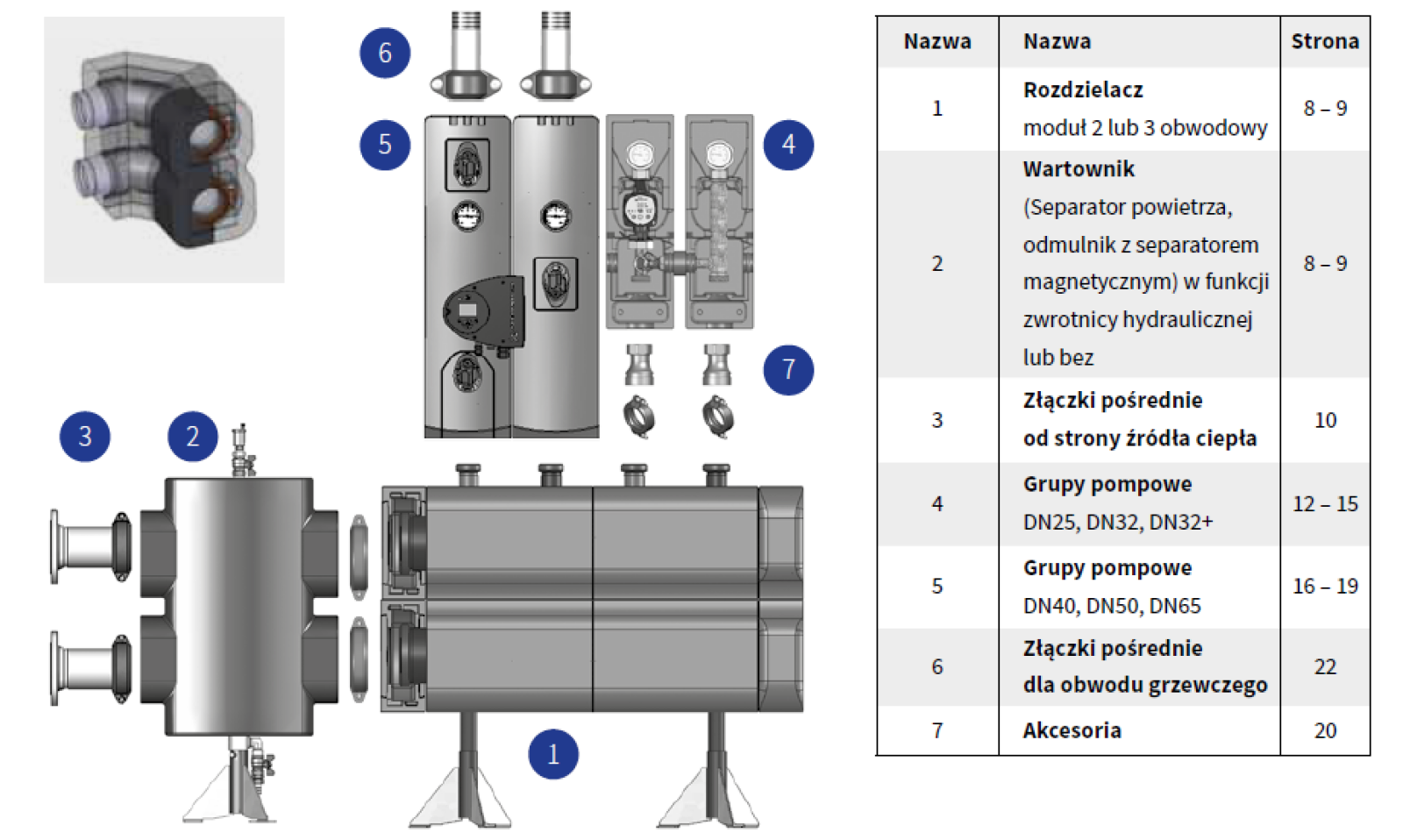

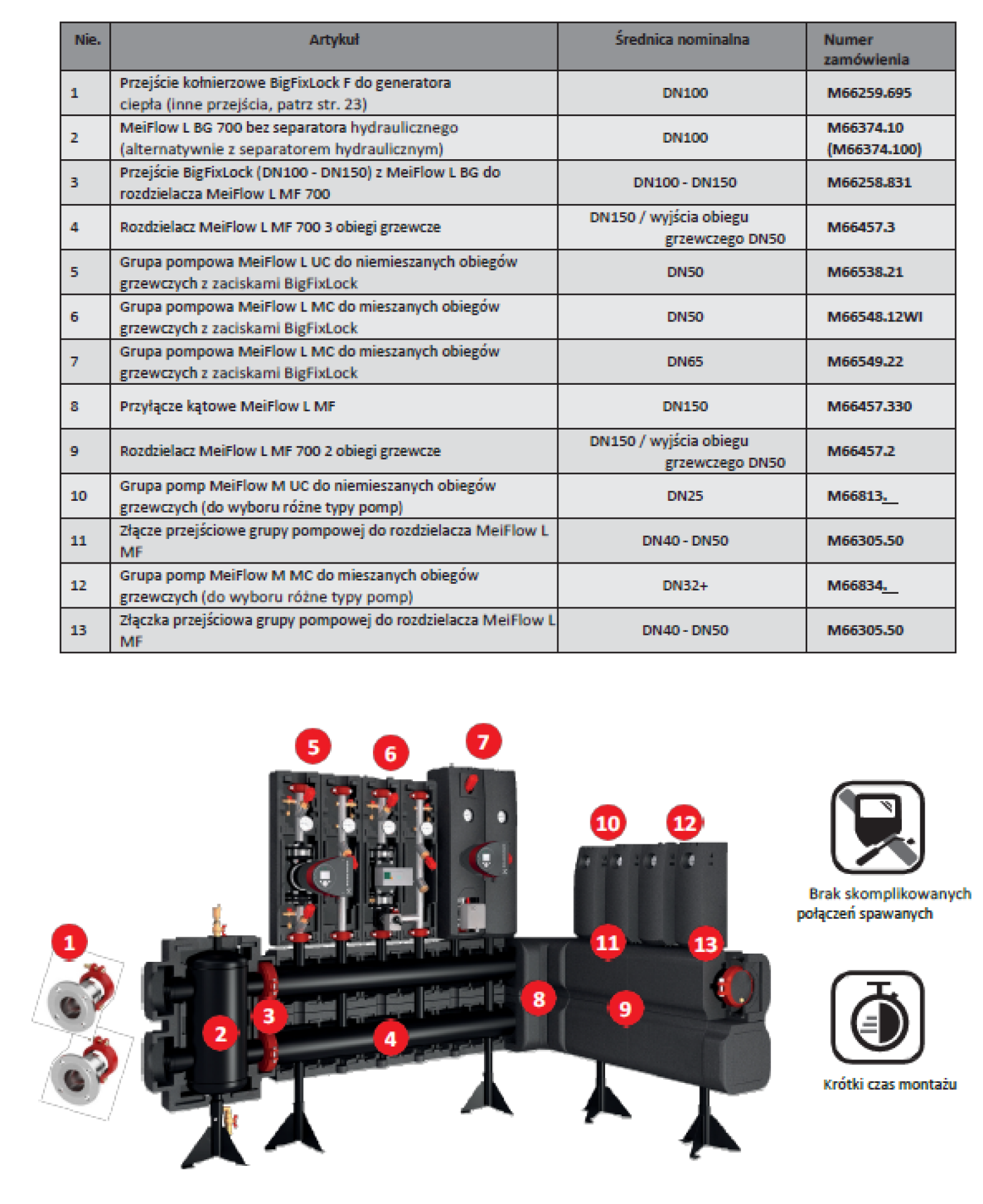

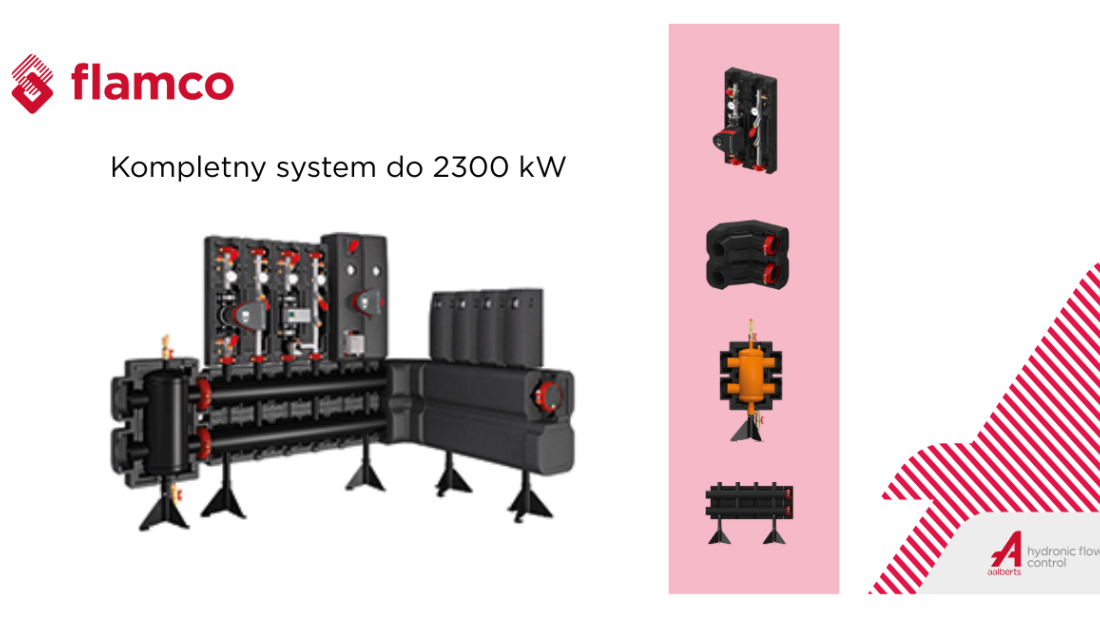

Trzy filary systemu L-Line: Rozdzielacze, „Wartownik” i grupy pompowe

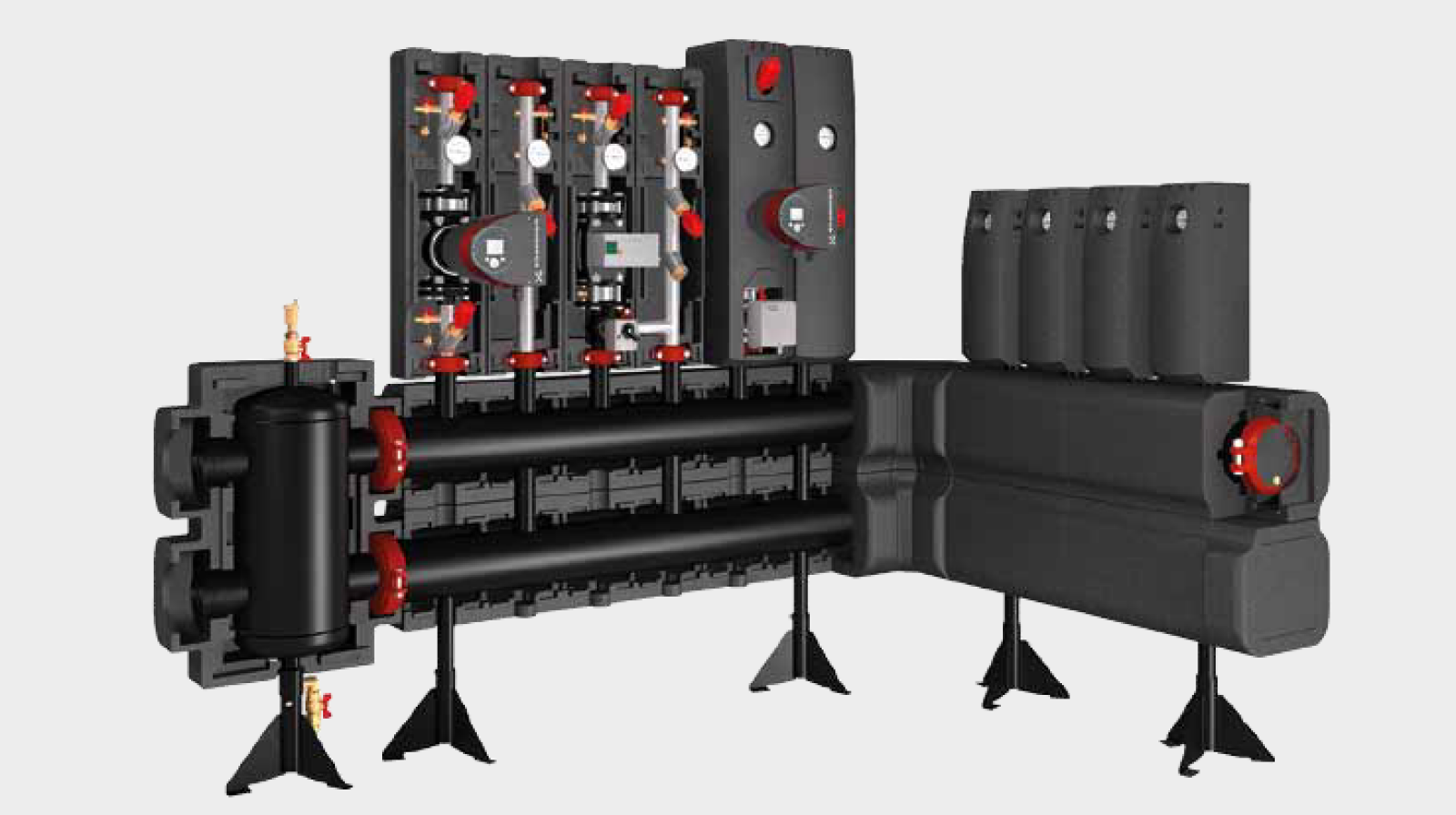

Sercem systemu są rozdzielacze 2- lub 3-obwodowe. Górne przyłącza obwodów grzewczych wykonano standardowo jako rowki rurowe DN50, a przepustowość całego rozdzielacza dobiera się do mocy instalacji i natężenia przepływu – aż do 2300 kW. W praktyce oznacza to, że rozdział na obiegi grzewcze i przygotowanie miejsca pod grupy pompowe odbywa się w uporządkowany, powtarzalny sposób, bez każdorazowego „ręcznego” wymyślania rozstawów i przejść.
Drugim elementem jest „Wartownik” – uniwersalne urządzenie montowane między źródłem ciepła a rozdzielaczem. To moduł, który w jednym korpusie łączy kilka krytycznych funkcji ochronnych: działa jako separator powietrza i gazu, a jednocześnie jako odmulnik z separatorem magnetycznym.
Efekt jest bardzo praktyczny: mniejsze ryzyko problemów z przepływem, cichszą pracą instalacji i lepszą ochroną odbiorników ciepła oraz pomp obiegowych przed zanieczyszczeniami. „Wartownik” może być wyposażony w funkcję zwrotnicy hydraulicznej lub pracować bez niej, co daje elastyczność w zależności od tego, czy układ ma wymagać rozdziału hydraulicznego między stroną źródła a obiegami, czy projekt zakłada inną logikę pracy.
Trzeci filar to grupy pompowe w zakresie od DN25 do DN65, fabrycznie zmontowane i przeznaczone do montażu bezpośrednio na rozdzielaczach. W standardzie są wyposażone w zawory odcinające, zawór zwrotny oraz dopasowaną izolację z EPP. W większych średnicach (DN40–DN65) przewidziano także filtr siatkowy, co w dużych instalacjach bywa kluczowe już na etapie rozruchu.
Grupy występują w wersjach z mieszaczem lub bez, a dodatkowo dają możliwość integracji ciepłomierzy, co ułatwia opomiarowanie obiegów i późniejszą kontrolę kosztów eksploatacyjnych. W praktyce to gotowy „moduł obiegu”, który zamiast składać na miejscu z wielu elementów, montuje się jako całość w przewidywalnym układzie.
BigFixLock: Połączenia, które przyspieszają montaż i pomagają utrzymać porządek w kotłowni

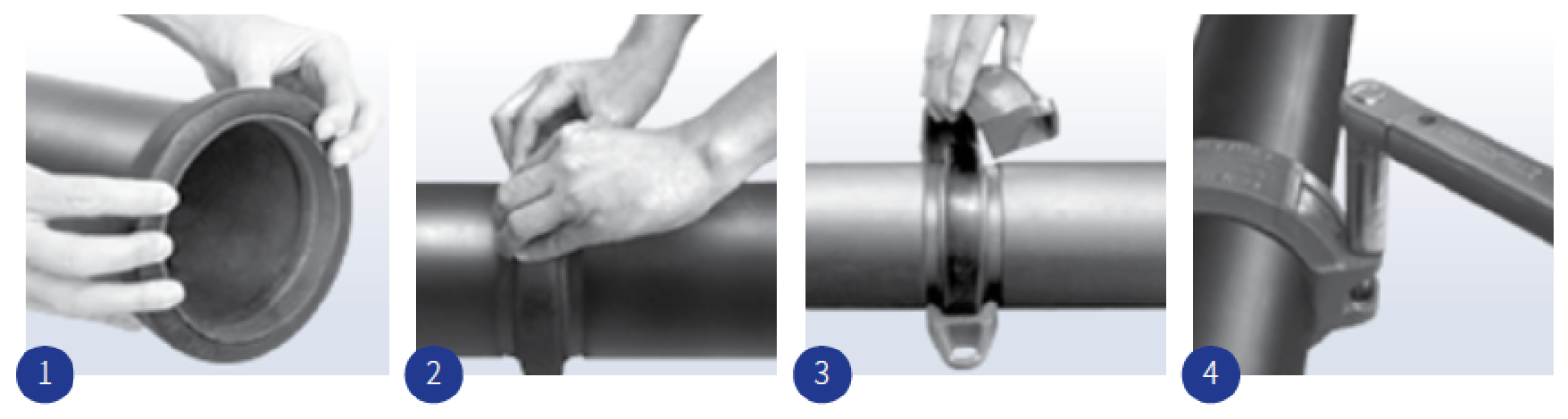

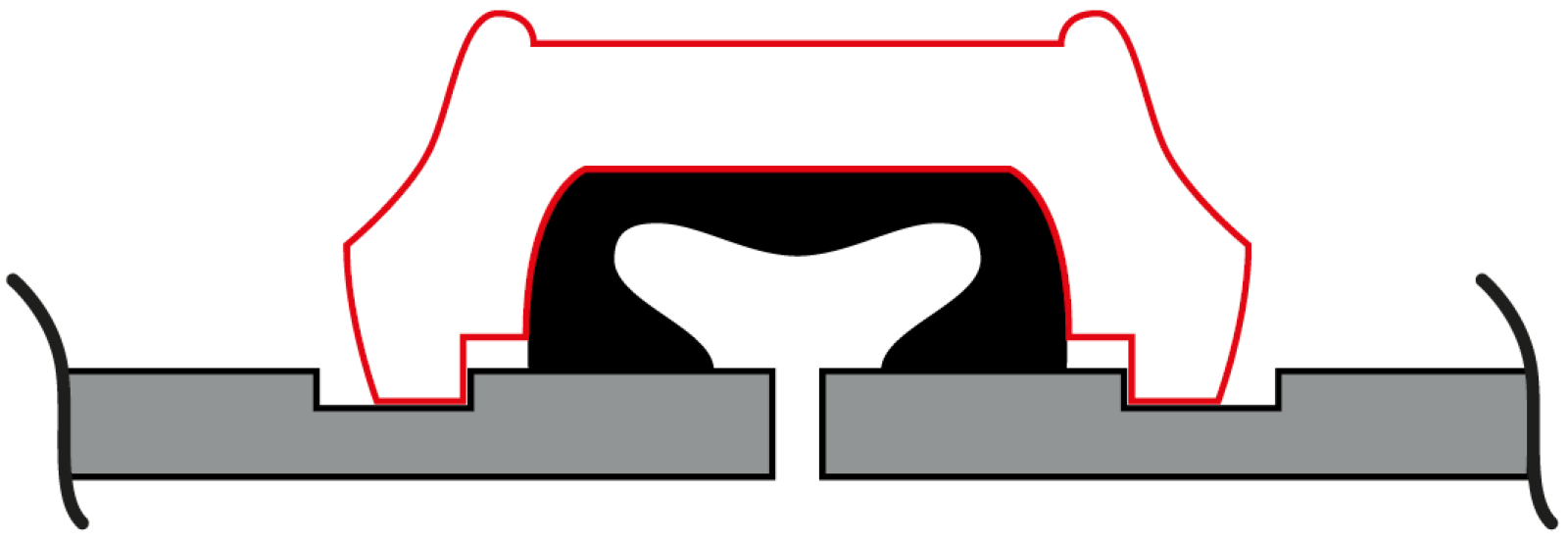

Jednym z najmocniejszych argumentów systemu L-Line jest sposób łączenia elementów – złączki zaciskowe BigFixLock (BFL). Rozwiązanie jest sprawdzone w instalacjach wysokociśnieniowych (np. tryskaczowych), a w kotłowni przekłada się na prostą rzecz: szybciej powstaje szczelny, solidny układ, również przy dużych średnicach rur. Obejma zaciskowa wchodzi w rowek rury i jednocześnie zabezpiecza uszczelkę, co pomaga uzyskać fabryczną szczelność połączenia bez rozbudowanych prac typowych dla klasycznych połączeń kołnierzowych.
W porównaniu do kołnierzy, BigFixLock zwykle zajmuje mniej miejsca. W ciasnych kotłowniach to realna przewaga, bo każdy centymetr „na serwis” ma znaczenie. Dodatkowo złącza potrafią kompensować rozszerzalność cieplną i tolerancje montażowe, co pomaga utrzymać poprawną geometrię instalacji przy zmianach temperatur oraz w sytuacjach, gdy warunki na budowie odbiegają od idealnych.
Praktyczna wskazówka: przy dużych mocach i średnicach warto zaplanować montaż tak, by zostawić kontrolowany dostęp do połączeń – system ułatwia pracę, ale dobry dostęp serwisowy nadal pozostaje obowiązkiem projektu.
Kiedy liczy się każdy metr: Montaż w narożniku i układy L, Z lub U
Kotłownia rzadko bywa pomieszczeniem zaprojektowanym „pod instalatora”. Często to przestrzeń z ograniczoną wysokością, wnękami, słupami lub trudnymi przejściami komunikacyjnymi. Modułowość L-Line pozwala dopasować zabudowę do takich warunków, także wtedy, gdy rozdzielacze muszą pracować w nietypowym układzie.
Możliwość łączenia rozdzielaczy połączeniami kątowymi 90° sprawia, że system da się ułożyć w kształt litery L, Z lub U. To oznacza mniej kompromisów w prowadzeniu rurociągów i większą szansę na zachowanie czytelnego, „technicznego” porządku w pomieszczeniu.
W praktyce daje to jeszcze jedną korzyść: łatwiej wydzielić strefy kotłowni. Źródło ciepła, separacja i rozdział, a dalej obiegi z grupami pompowymi mogą tworzyć logiczną, powtarzalną sekwencję. Im bardziej czytelny układ, tym szybsza diagnostyka w razie problemów oraz prostszy serwis, także po kilku latach eksploatacji.
Efektywność energetyczna w detalach: Izolacja EPP i ograniczenie przenoszenia ciepła
W dużych instalacjach „małe” straty na armaturze i rozdziałach potrafią zamienić się w zauważalne koszty w skali sezonu. L-Line wykorzystuje grubą, dopasowaną izolację z EPP, która ogranicza ucieczkę ciepła z elementów zabudowy. Istotne jest też to, że system minimalizuje niepożądane przenoszenie ciepła między zasilaniem a powrotem dzięki skutecznej separacji termicznej przewodów.
To szczegół, który docenia się szczególnie tam, gdzie pracuje kilka obiegów o różnych parametrach, a stabilność temperatury i kontrola strat mają wpływ na komfort użytkowników i rachunki inwestora.
Praktyczna wskazówka: izolacja działa najlepiej, gdy projekt uwzględnia spójność całego układu – warto dopilnować, by „dobre” elementy zabudowy nie kończyły się na rozdzielaczu, a dalsze rurociągi również były prowadzone i izolowane w standardzie odpowiadającym mocy instalacji.
Skala 2300 kW w liczbach: Co ułatwia dobór i rozmowę na budowie?
Gdy system pracuje w zakresie do 2300 kW, dobrze mieć w głowie kilka parametrów, które porządkują dobór i ocenę realnych możliwości układu. Maksymalny przepływ wynosi 100 m³/h, a połączenie złączki dla tej mocy obsługuje średnicę rury 219,1 mm (DN200).
Dla klasyfikacji zakresów urządzenia punktem odniesienia jest nominalna, optymalna prędkość przepływu w rozdzielaczu na poziomie 1,5 m/s. Te wartości pomagają sprawdzić, czy projekt „trzyma się” założeń przepływowych i czy instalacja ma odpowiedni zapas na rozruch, zmienne obciążenia oraz przyszłe modyfikacje obiektowe.
Praktyczna wskazówka: już na etapie projektu warto zestawić zakładane przepływy z rzeczywistymi parametrami źródła ciepła i obiegów. Jeśli rozdział ma pracować stabilnie, nie może być „na styk” – lepiej świadomie przewidzieć rezerwę niż później ratować się doraźnymi regulacjami.
Automatyka i sterowanie: Jak domknąć kompletność kotłowni?

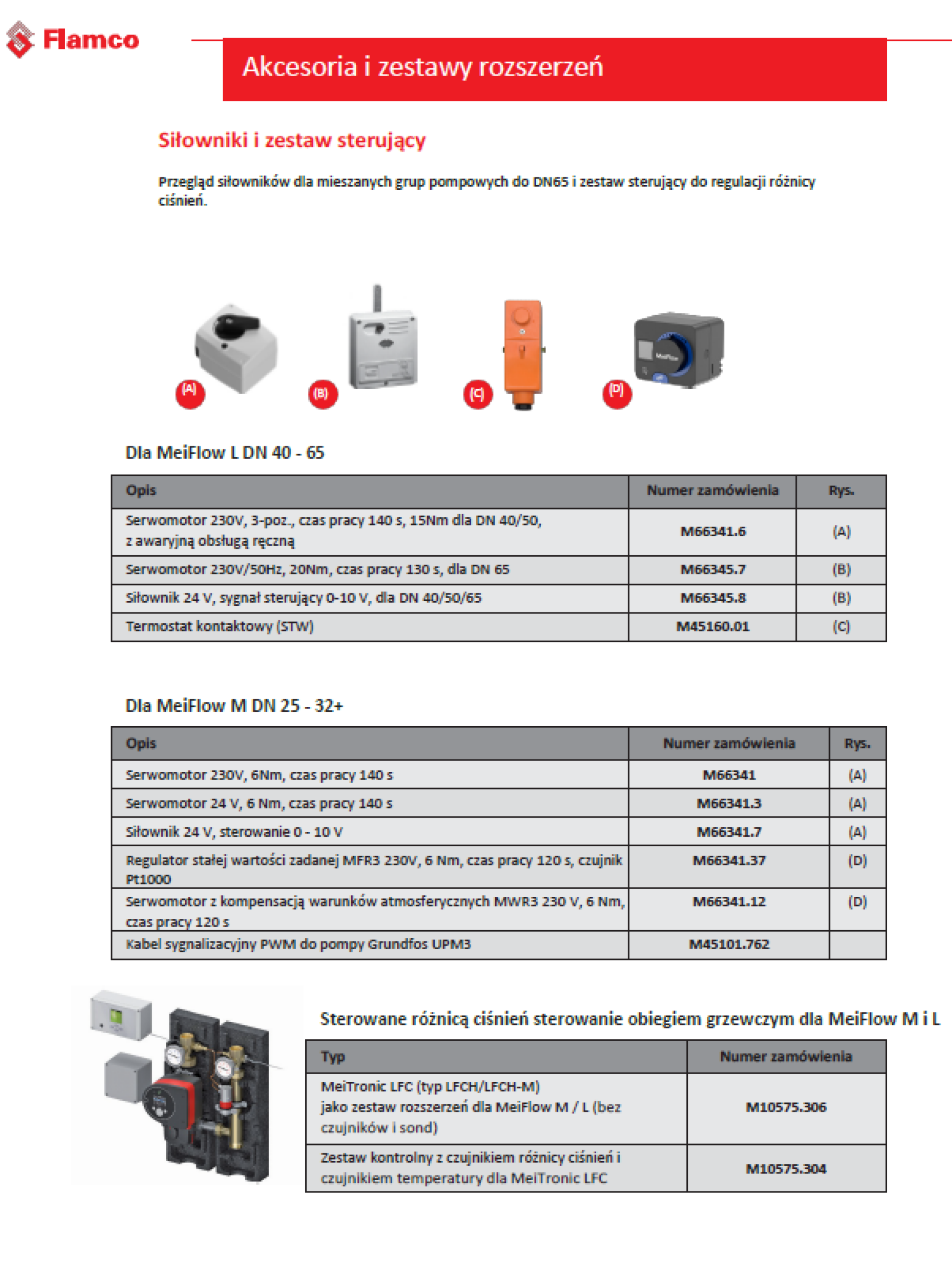

Kompletna zabudowa kotłowni to nie tylko hydraulika, ale też sensowne sterowanie, które pozwala wykorzystać potencjał kilku źródeł ciepła i różnych obiegów. Flamco oferuje do tego inteligentne regulatory z serii MeiTronic, m.in. modele 810 lub 1620.
Ich mocną stroną jest możliwość zarządzania różnymi źródłami ciepła równocześnie – gazem, olejem, biomasą, pompami ciepła czy instalacjami solarnymi – w oparciu o temperaturę zewnętrzną. Dla uruchomienia ogromne znaczenie mają wstępnie skonfigurowane schematy hydrauliczne oraz kolorowy wyświetlacz, które ułatwiają parametryzację i ograniczają ryzyko błędów na etapie rozruchu.
W praktyce oznacza to mniej improwizacji przy ustawieniach i większą szansę na powtarzalny efekt: stabilne temperatury, przewidywalną pracę obiegów i możliwość prowadzenia instalacji w sposób przyjazny dla serwisu. Przy dużych mocach sterowanie jest równie ważne jak dobór średnic, bo nawet najlepsza hydraulika nie zrekompensuje niepoprawnej logiki pracy źródeł i obiegów.
Na co zwrócić uwagę, by system pracował bezproblemowo przez lata?
Przy projektowaniu warto traktować system jako całość: rozdział, separację zanieczyszczeń i powietrza, obiegi z grupami pompowymi oraz automatykę. Dzięki temu łatwiej zaplanować spójne strefy serwisowe, dostęp do elementów odcinających i filtrów, a także miejsce na ewentualne opomiarowanie.
W trakcie montażu kluczowe jest utrzymanie porządku wykonawczego: poprawne ustawienie modułów, zachowanie przestrzeni na izolację i prace serwisowe oraz pilnowanie, by połączenia były wykonywane zgodnie z zasadą systemu, bez „dorabiania” rozwiązań, które mogą wprowadzić dodatkowe opory lub problemy z odpowietrzeniem.
Na etapie odbioru i rozruchu szczególnie ważne jest sprawdzenie, czy ochrona instalacji działa tak, jak przewidziano: separator powietrza i gazu oraz odmulnik z separatorem magnetycznym w „Wartowniku” mają realnie ograniczać ryzyko awarii pomp i problemów z przepływem.
W dużych układach to właśnie zanieczyszczenia i powietrze najczęściej „psują” komfort pracy instalacji, a ich usuwanie po fakcie bywa kosztowne. Dobra praktyka to dopilnowanie, by filtracja i separacja były traktowane jako element obowiązkowy, a nie opcja do rozważenia, gdy pojawią się problemy.
Co realnie zyskuje inwestor i wykonawca?
L-Line porządkuje kotłownię w sposób, który widać zarówno na papierze, jak i w gotowym pomieszczeniu. Modułowa budowa rozdzielaczy, „Wartownik” łączący separację powietrza, gazów i zanieczyszczeń z ochroną magnetyczną oraz fabrycznie zmontowane grupy pompowe przekładają się na krótszy czas montażu dzięki wysokiej prefabrykacji, a także na łatwiejsze planowanie i kosztorysowanie nawet skomplikowanych układów.
System łączenia BigFixLock pomaga wykonać połączenia szybko i w sposób szczelny, a przy tym oszczędza miejsce i ułatwia radzenie sobie z tolerancjami montażowymi oraz rozszerzalnością cieplną. Do tego dochodzi dopracowana izolacja EPP i ograniczenie niepożądanego przenoszenia ciepła między zasilaniem a powrotem, co wspiera efektywność w codziennej eksploatacji.
W dużych kotłowniach najczęściej wygrywają rozwiązania, które ograniczają ryzyko: mniej improwizacji na budowie, więcej powtarzalności i lepsza ochrona instalacji od pierwszego dnia. Pytanie, które warto sobie zadać na etapie projektu, brzmi: czy kotłownia ma być tylko „zmontowana”, czy od razu przygotowana do stabilnej pracy, łatwego serwisu i przyszłych zmian w obiekcie?
