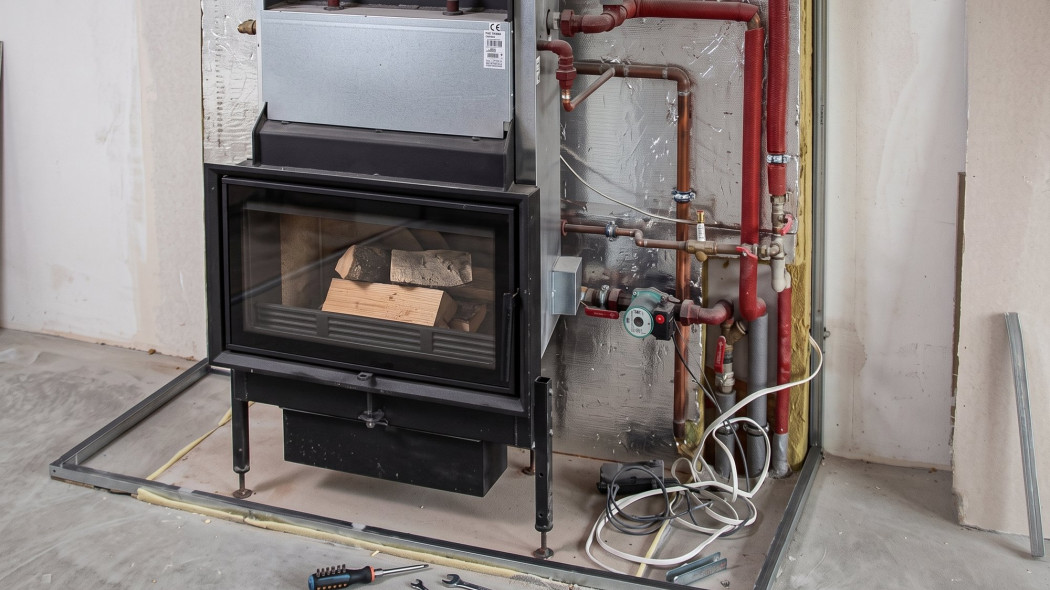

Jak połączyć kominek z płaszczem wodnym z instalacją c.o. z kotłem gazowym?

Przez lata powszechna była opinia, że kominek na paliwo stałe może pracować wyłącznie w układzie otwartym, co zmuszało instalatorów do bezwzględnego stosowania wymienników pośrednich. Dzisiejsza technika grzewcza oraz obowiązujące przepisy budowlane dają w tym względzie wybór. Zastosowane rozwiązanie zależy od konstrukcji wkładu kominkowego, parametrów instalacji domowej i obecności zasobnika buforowego. Wszystkie opisane niżej układy są schematami ideowymi - konkretne rozwiązanie musi wynikać z projektu instalacji oraz dokumentacji techniczno-ruchowej (DTR) zastosowanych urządzeń.

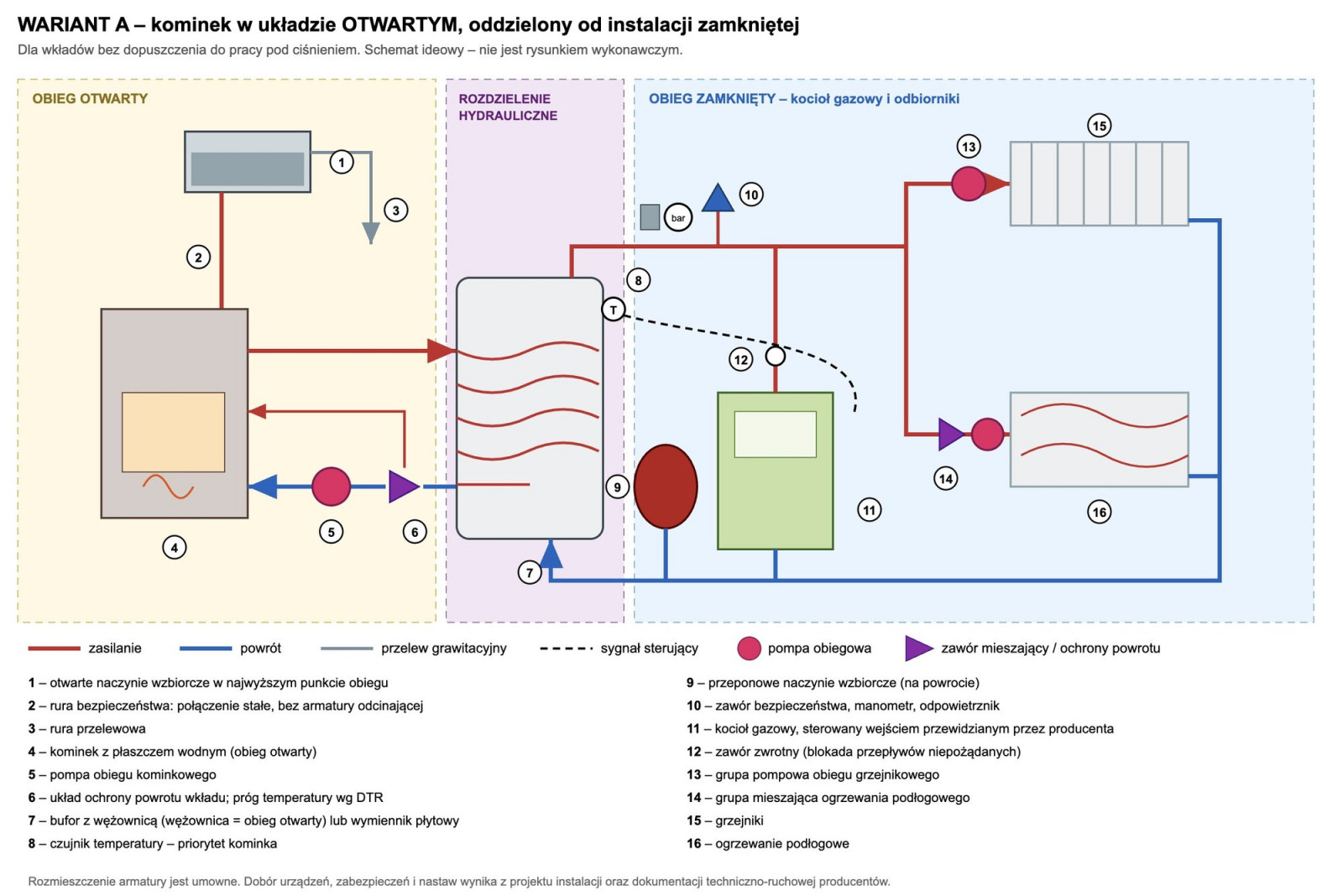

Wariant 1: Kominek w układzie otwartym, kocioł gazowy w zamkniętym

To tradycyjne rozwiązanie stosowane w sytuacjach, gdy wkład kominkowy nie posiada fabrycznego dopuszczenia do pracy pod ciśnieniem lub brakuje mu wbudowanej wężownicy schładzającej.

W tym układzie instalacja podzielona jest na dwie odrębne strefy hydrauliczne:

1. Obieg kominka (otwarty) – połączony bezpośrednio z otwartym naczyniem wzbiorczym umieszczonym w najwyższym punkcie tego obiegu. Ciśnienie w płaszczu wodnym wynika wyłącznie ze słupa cieczy, a woda w naczyniu styka się z powietrzem atmosferycznym.
2. Obieg odbiorników i kotła gazowego (zamknięty) – zabezpieczony przeponowym naczyniem wzbiorczym oraz zaworem bezpieczeństwa. Praca w układzie zamkniętym chroni podzespoły kotła przed stałym kontaktem z tlenem, a tym samym przed przyspieszoną korozją. Dla większości producentów kotłów gazowych jest to również warunek utrzymania gwarancji.

Pośrednikiem przekazującym energię z kominka do instalacji domowej jest wymiennik ciepła. Najczęściej stosuje się wymiennik płytowy, który fizycznie rozdziela oba układy o różnych ciśnieniach, przenosząc ciepło z obiegu kominkowego do obiegu odbiorników.

Drugim sposobem rozdzielenia hydraulicznego jest zbiornik wyposażony w wężownicę. Kominek pracuje wtedy w obiegu otwartym i oddaje ciepło przez wężownicę zanurzoną w wodzie zbiornika, z którego korzysta zamknięta instalacja c.o. z kotłem gazowym. Możliwy jest też układ odwrotny: woda w zbiorniku należy do obiegu zamkniętego, a wężownica stanowi część otwartego obiegu kominkowego. O wyborze decyduje konstrukcja zbiornika i schemat zalecany przez producenta.

Układ z wymiennikiem płytowym bez zasobnika buforowego ma istotne ograniczenie eksploatacyjne. Gdy zawory termostatyczne na grzejnikach przymkną się, odbiór ciepła z wkładu praktycznie ustaje. Przy palącym się drewnie skutkuje to szybkim wzrostem temperatury w płaszczu wodnym i koniecznością odprowadzenia wrzącej wody oraz pary przez rurę przelewową naczynia otwartego.

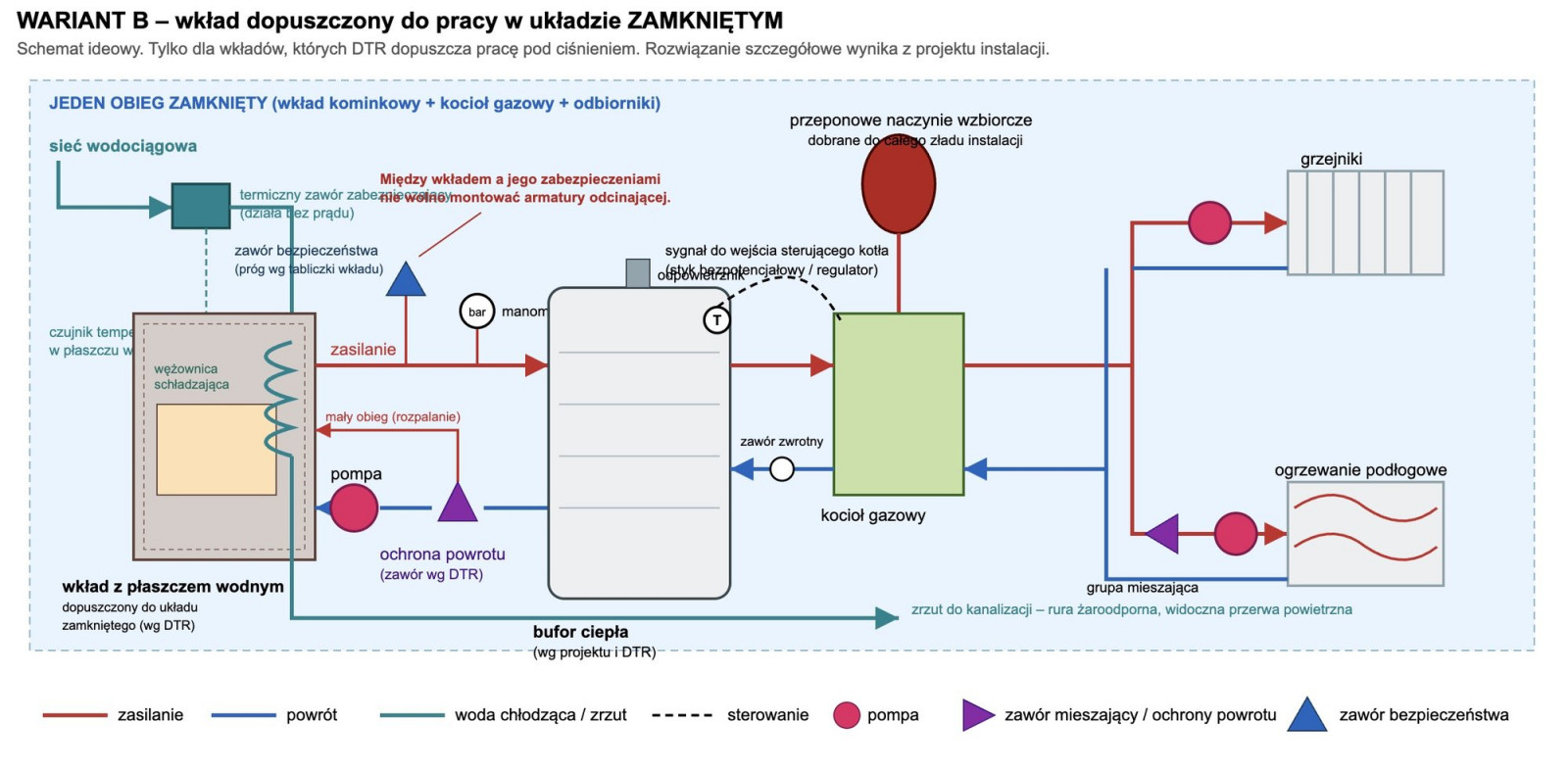

Wariant 2: Układ zamknięty z wężownicą schładzającą

Nowoczesne wkłady kominkowe z płaszczem wodnym mogą pracować w ciśnieniowych instalacjach zamkniętych, o ile producent jednoznacznie dopuścił taki montaż w DTR oraz na tabliczce znamionowej urządzenia. W takim układzie wkład, kocioł gazowy i odbiorniki ciepła pracują we wspólnym obiegu ciśnieniowym, a wymiennik pośredni nie jest potrzebny.

Warunkiem koniecznym jest wyposażenie wkładu w urządzenie do odprowadzania nadmiaru ciepła. Rolę tę pełni najczęściej wbudowana w przestrzeń wodną wężownica schładzająca, podłączona do instalacji zimnej wody za pośrednictwem termicznego zaworu upustowego. Czujnik zaworu montuje się w płaszczu wodnym kominka, w miejscu wskazanym przez producenta.

Zasada działania zabezpieczenia:

• przy nadmiernym wzroście temperatury w płaszczu zawór termiczny samoczynnie otwiera dopływ zimnej wody wodociągowej do wężownicy - bez udziału energii elektrycznej;
• przepływająca woda odbiera nadmiar energii z płaszcza i zostaje skierowana do kanalizacji;
• po obniżeniu temperatury do bezpiecznego poziomu zawór odcina dopływ wody chłodzącej.

Odpływ wody chłodzącej trzeba wykonać z materiału odpornego na wysoką temperaturę i poprowadzić zgodnie z DTR oraz zasadami ochrony instalacji wodociągowej i kanalizacyjnej.

W tym wariancie kominek musi mieć również osprzęt zabezpieczający: odpowietrznik, manometr oraz zawór bezpieczeństwa o progu otwarcia dobranym ściśle według wytycznych producenta wkładu (dla wielu urządzeń jest to 1,5–2,0 bar, ale decyduje tabliczka znamionowa). Całość uzupełnia naczynie przeponowe o pojemności dobranej do całkowitej objętości wody w układzie. Między źródłem ciepła a jego zabezpieczeniami nie wolno montować armatury, która pozwalałaby je przypadkowo odciąć.

Trzeba pamiętać o ograniczeniu technicznym: wężownica schładzająca działa niezawodnie tylko wtedy, gdy woda chłodząca jest dostępna także podczas awarii zasilania. W domach korzystających z własnej studni i hydroforu zanik napięcia unieruchamia pompę, więc w krytycznym momencie może zabraknąć wody pod ciśnieniem. Takie instalacje wymagają indywidualnej analizy i zastosowania innych rozwiązań zabezpieczających.

Bufor ciepła – akumulacja energii i stabilizacja instalacji

Niezależnie od wybranego wariantu zabezpieczeń ciśnieniowych, rozwiązaniem najlepiej integrującym kominek z kotłem gazowym jest zwykle bufor ciepła. Zbiornik akumulacyjny pełni funkcję sprzęgła hydraulicznego, stabilizuje temperaturę wody w instalacji i zapewnia ciągły odbiór energii z pracującego wkładu. Bufor nie jest jednak obowiązkowy w każdej instalacji - jego zastosowanie i pojemność powinny wynikać z projektu oraz zaleceń producenta wkładu.

Kominek na paliwo stałe osiąga najwyższą sprawność i najczystsze spalanie wtedy, gdy pracuje w pobliżu mocy nominalnej. Dławienie dopływu powietrza w celu ograniczenia ilości wytwarzanego ciepła prowadzi do niepełnego spalania, powstawania sadzy i smołowania wymiennika. Zbiornik buforowy przejmuje nadwyżkę wyprodukowanej energii, uniezależniając pracę paleniska od chwilowego zapotrzebowania grzejników czy pętli podłogowych.

Współpraca bufora z gazowym kotłem kondensacyjnym wymaga starannego zaprojektowania układu. Kocioł gazowy nie powinien bez potrzeby wygrzewać całego dużego zbiornika do wysokiej temperatury - rosną wtedy straty postojowe, a warunki pracy kondensacyjnej się pogarszają. Zależnie od schematu producenta i możliwości automatyki kocioł zasila odbiorniki bezpośrednio po wyczerpaniu ciepła z bufora albo dogrzewa tylko wybraną strefę zbiornika.

Ochrona powrotu wkładu

Poważnym błędem montażowym jest wpuszczanie do płaszcza kominka zbyt chłodnej wody powracającej z instalacji grzewczej. Wilgoć zawarta w spalinach skrapla się wtedy na wychłodzonych ściankach wkładu, wywołując korozję niskotemperaturową oraz odkładanie się trudnej do usunięcia mazi kreozotowej.

Zabezpieczeniem jest układ ochrony powrotu:

• termostatyczny zawór trójdrogowy lub gotowa grupa pompowa z zaworem utrzymuje temperaturę wody wracającej do kominka powyżej minimum wskazanego przez producenta (najczęściej 50–55°C);
• w początkowej fazie palenia woda krąży w małym obiegu kominkowym, a dopiero po dogrzaniu płaszcza zawór otwiera przepływ w stronę bufora lub wymiennika ciepła.

Pominięcie ochrony powrotu przyspiesza korozję płaszcza i skraca okres bezawaryjnej pracy wkładu.

Osobnej regulacji wymagają obiegi ogrzewania podłogowego - ich temperaturę zasilania ogranicza się niezależnie, zwykle przez grupę pompową z zaworem mieszającym. Projekt musi też uwzględniać sytuację, w której wszystkie odbiorniki zostaną zamknięte: instalacja powinna wtedy nadal zapewniać kontrolowany odbiór lub akumulację ciepła, niezależnie od zabezpieczeń awaryjnych.

Automatyka sterowania: integracja bez odcinania zasilania kotła

Podstawowym zadaniem automatyki jest samoczynne wyłączanie kotła gazowego w czasie, gdy kominek dostarcza wystarczającą ilość ciepła, oraz ponowne załączanie palnika po wygaśnięciu paleniska.

Zadania tego nie wolno realizować przez mechaniczne odcinanie zasilania elektrycznego 230 V kotła gazowego zewnętrznym termostatem. Odłączenie napięcia blokuje fabryczne procedury ochronne urządzenia, przewidziane przez producenta na wypadek przegrzania czy mrozu.

Prawidłowe sterowanie opiera się na wejściu przewidzianym przez producenta kotła: styku bezpotencjałowym termostatu pokojowego, regulatorze systemowym albo magistrali komunikacyjnej. Gdy czujnik temperatury w płaszczu kominka lub w buforze wykryje gotowość do zasilania instalacji, sterownik rozwiera styk i kocioł przechodzi w stan czuwania - palnik nie pracuje, a woda krąży dzięki pompie obiegu kominkowego. Kocioł pozostaje przy tym stale podłączony do sieci elektrycznej.

Logika sterowania musi mieć histerezę, a także przewidywać przejęcie ogrzewania przez gaz w sytuacji, gdy ciepło z kominka przestaje wystarczać do utrzymania temperatury w domu. Oddzielnie należy rozplanować przygotowanie ciepłej wody użytkowej oraz rozmieszczenie zaworów zwrotnych, które zapobiegną niepożądanym przepływom między źródłami.

Zasilanie awaryjne instalacji

Instalacja z kominkiem z płaszczem wodnym opiera się na pracy pomp obiegowych odbierających ciepło z paleniska. Brak prądu w czasie intensywnego spalania drewna grozi przegrzaniem wkładu.

Warto więc zastosować zasilacz awaryjny UPS generujący prąd o przebiegu sinusoidalnym. Zasilacze o przebiegu aproksymowanym, przeznaczone do sprzętu komputerowego, mogą powodować buczenie i przegrzewanie się silników pomp obiegowych. Odpowiednio dobrane podtrzymanie awaryjne ogranicza ryzyko przy krótkich zanikach napięcia, ale nie zastępuje zabezpieczeń działających bez energii elektrycznej - te muszą być zapewnione niezależnie.

Przepisy, normy i zgłoszenie do CEEB

• Warunki techniczne - zgodnie z § 133 ust. 7 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, kotły na paliwo stałe o mocy do 300 kW mogą zasilać instalację systemu zamkniętego wyłącznie wtedy, gdy są wyposażone w urządzenia do odprowadzania nadmiaru ciepła. Przepis mówi literalnie o kotłach - o dopuszczeniu konkretnego wkładu kominkowego do pracy pod ciśnieniem decydują dodatkowo jego klasyfikacja, deklaracja właściwości użytkowych i DTR.
• Ekoprojekt - wkład kominkowy musi spełniać wymagania rozporządzenia Komisji (UE) 2015/1185 dotyczącego miejscowych ogrzewaczy pomieszczeń na paliwo stałe, w tym urządzeń z funkcją ogrzewania pośredniego.
• Uchwały antysmogowe - trzeba sprawdzić prawo miejscowe właściwe dla lokalizacji budynku. Uchwały wojewódzkie różnią się terminami wymiany starych urządzeń, wymaganiami wobec sprawności oraz ograniczeniami dotyczącymi paliwa, w tym zakazem spalania niedosezonowanego drewna.
• Ewidencja CEEB -uruchomienie lub wymianę źródła ciepła należy zgłosić w Centralnej Ewidencji Emisyjności Budynków, w terminie wynikającym z aktualnych zasad prowadzenia ewidencji. Deklaracja obejmuje zarówno kocioł gazowy, jak i kominek z płaszczem wodnym.
• Projektowanie - instalację wodną centralnego ogrzewania projektuje się zgodnie z zasadami przyjętymi w normie PN-EN 12828 oraz wytycznymi producentów poszczególnych urządzeń.

Lista inwestora przed montażem

• DTR wkładu. Czy dokumentacja jednoznacznie dopuszcza pracę w układzie zamkniętym i jakie jest maksymalne dopuszczalne ciśnienie robocze.
• Źródło wody chłodzącej. Czy budynek korzysta z sieci wodociągowej, która pozwala zasilić wężownicę schładzającą także bez prądu, czy z hydroforu, co wymaga innego rozwiązania.
• Połączenie z zabezpieczeniami. Czy w układzie otwartym zachowano bezpośrednie połączenie kominka z naczyniem wzbiorczym, bez jakiejkolwiek armatury odcinającej na rurach bezpieczeństwa.
• Ochrona powrotu. Czy przewidziano zawór lub grupę utrzymującą minimalną temperaturę powrotu wymaganą przez producenta wkładu.
• Sterowanie. Czy automatyka kominka współpracuje z wejściem sterującym kotła gazowego, bez odcinania jego zasilania sieciowego.
• Zasilanie awaryjne. Czy zaplanowano podtrzymanie pracy pomp obiegowych i sterownika na wypadek przerwy w dostawie prądu.
• Wykonawstwo. Czy projekt i montaż prowadzi osoba o odpowiednich kompetencjach, a wykonanie zostanie potwierdzone w karcie gwarancyjnej urządzenia.
