Jak są zbudowane kolektory płaskie?

Do warstwy absorbera przylegają rurki, przez które przepływa czynnik roboczy – woda lub roztwór glikolu); odbiera on ciepło od nagrzanego absorbera i oddaje je w wymienniku ciepła.



Rama kolektora wykonana jest z włókna szklanego lub aluminium, a tylna ściana – z blachy stalowej z powłoką aluminiowo-cynkową. Między tylną ścianą a absorberem znajduje się izolacja cieplna: najczęściej lub pianka poliuretanowa, która zapobiega ucieczce ciepła pozyskanego przez kolektor.



Kolektory płaskie próżniowe różnią się od poprzednich tym, że wokół absorbera wytworzona jest próżnia (w płaskich zwykłych jest powietrze). Działają wydajniej niż zwykłe kolektory płaskie, ponieważ mniejsze są w nich straty ciepła. Ich elementy wolniej korodują, bo we wnętrzu takich kolektorów nie wytwarza się para wodna. Są droższe niż kolektory płaskie niepróżniowe i niestety z czasem się rozszczelniają: wtedy trzeba ponownie wytwarzać w nich próżnię.

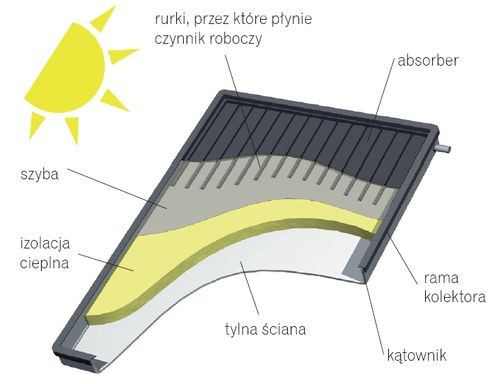

Przekrój kolektora płaskiego
