Niewidoczne orynnowanie budynku - przewodnik po montażu rynny ukrytej

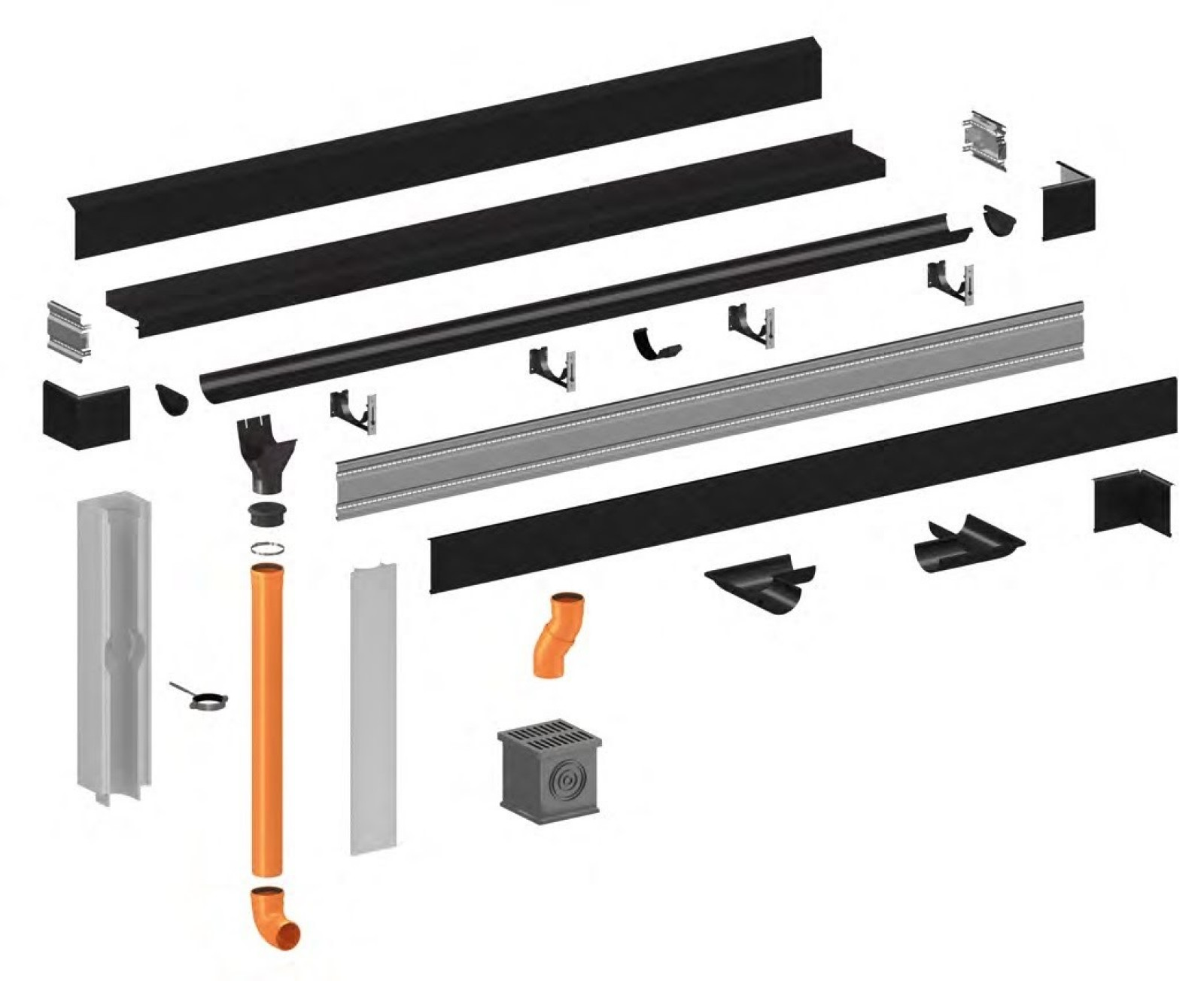

Elementy systemu rynny ukrytej Siba Modern w przestrzeni (rynna, maskownice, kształtka, rury PVC, obróbki) (fot. Ruukki)

Przygotowanie krokwi i wykonanie podstawy rynnowej

Montaż zaczyna się od przygotowania konstrukcji dachowej. Krokwie trzeba dociąć tak, aby ich krawędź czołowa była cofnięta względem ściany o 35 mm, przy założeniu, że docelowa grubość izolacji termicznej ściany wynosi 150 mm. Jeśli planowana izolacja ściany będzie grubsza, wartość docięcia należy odpowiednio skorygować. Każdy dodatkowy centymetr ocieplenia należy uwzględnić, przesuwając miejsce cięcia krokwi na zewnątrz o dokładnie taką samą wartość.

Podstawę systemu wykonuje się z płyt OSB lub MFP o grubości 25 mm. Potrzebne są dwa paski: jeden o szerokości 200 mm, drugi o szerokości 220 mm, połączone pod kątem prostym w kształt litery L. Po złożeniu elementu zewnętrzne wymiary ramion podstawy powinny wynosić 225 mm oraz 220 mm. Gotową podstawę przykręca się do czoła krokwi wkrętami ciesielskimi minimum 5 x 60 mm, po dwie sztuki na każdą krokiew. Następnie podstawę trzeba wypoziomować i podeprzeć od spodu kątownikami.

Całą podstawę wykłada się membraną paroprzepuszczalną, ale tej warstwy nie wolno łączyć z główną membraną dachową. To osobny fragment zabezpieczenia detalu rynnowego.

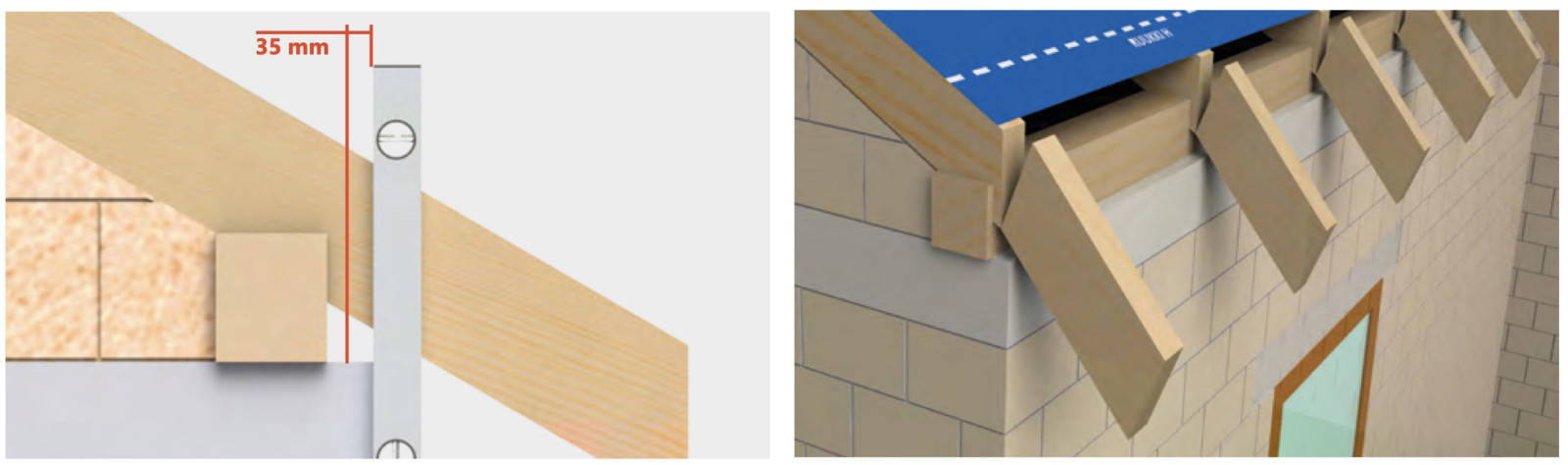

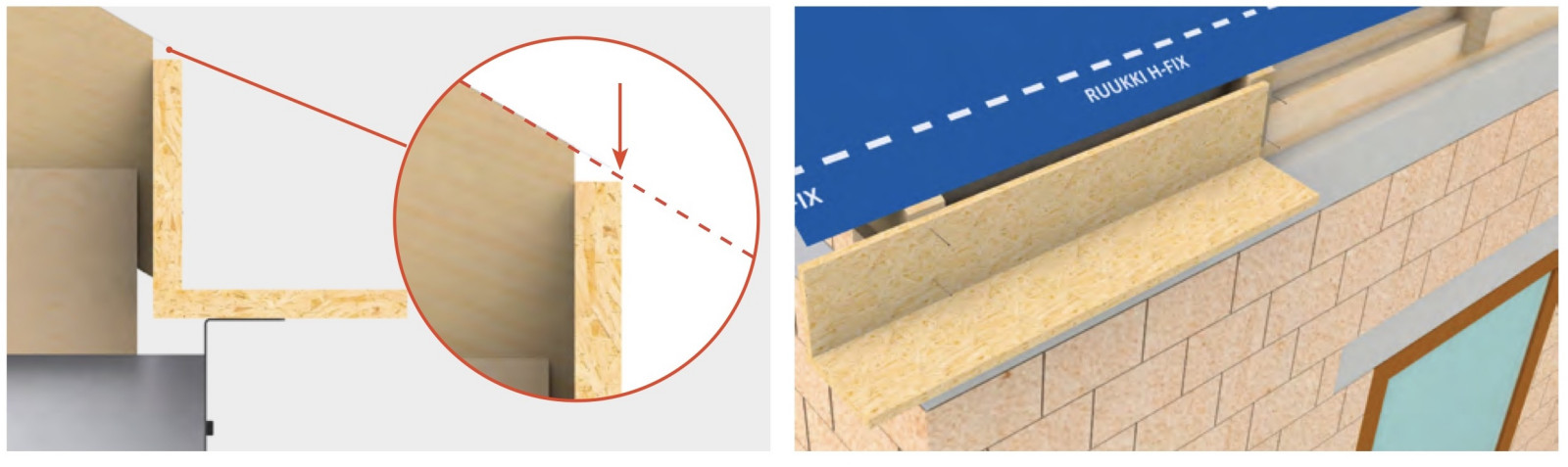

Schemat pokazujący cofnięcie krawędzi czołowej krokwi o 35 mm względem lica muru (fot. Ruukki)

Prezentacja zbicia dwóch pasków płyty OSB/MFP (200 mm i 220 mm) w kształt litery „L” pod kątem prostym oraz jej montaż do czoła krokwi. (fot. Ruukki)

Otwory pod rury spustowe i przygotowanie przejścia

W poziomej części podstawy należy wykonać otwór pod rurę spustową o średnicy 135 mm. Płytę wycina się na kształt podkowy, od środka otworu do krawędzi. Najwygodniej zrobić to przy użyciu szablonu i wyrzynarki. Kluczowe jest położenie otworu: jego środek musi znajdować się dokładnie 100 mm od narożnika podstawy.

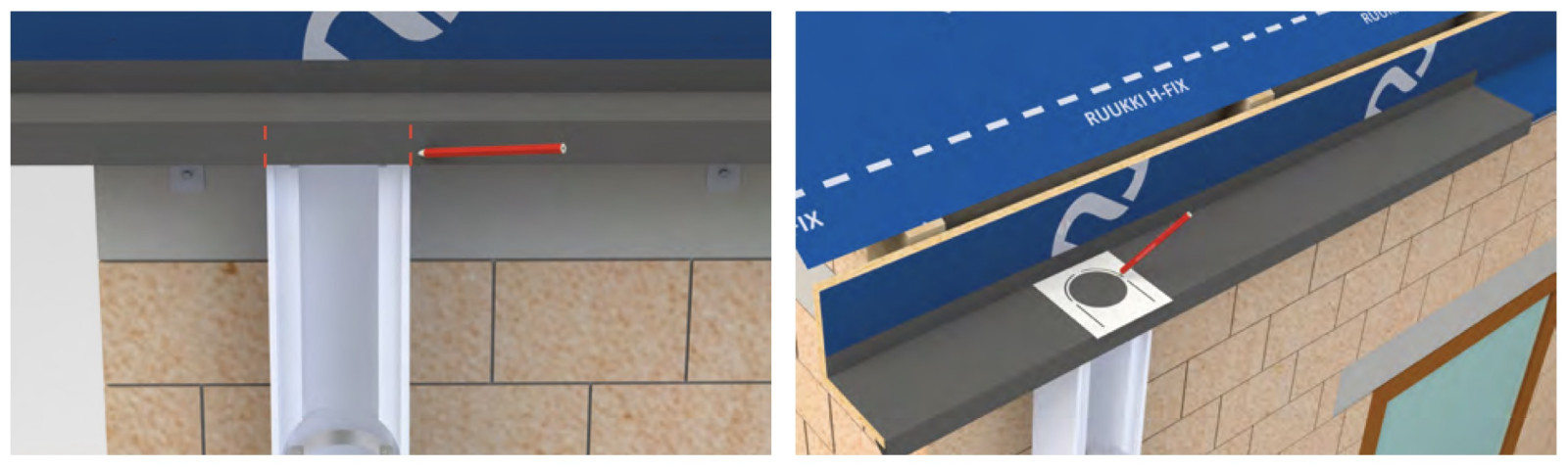

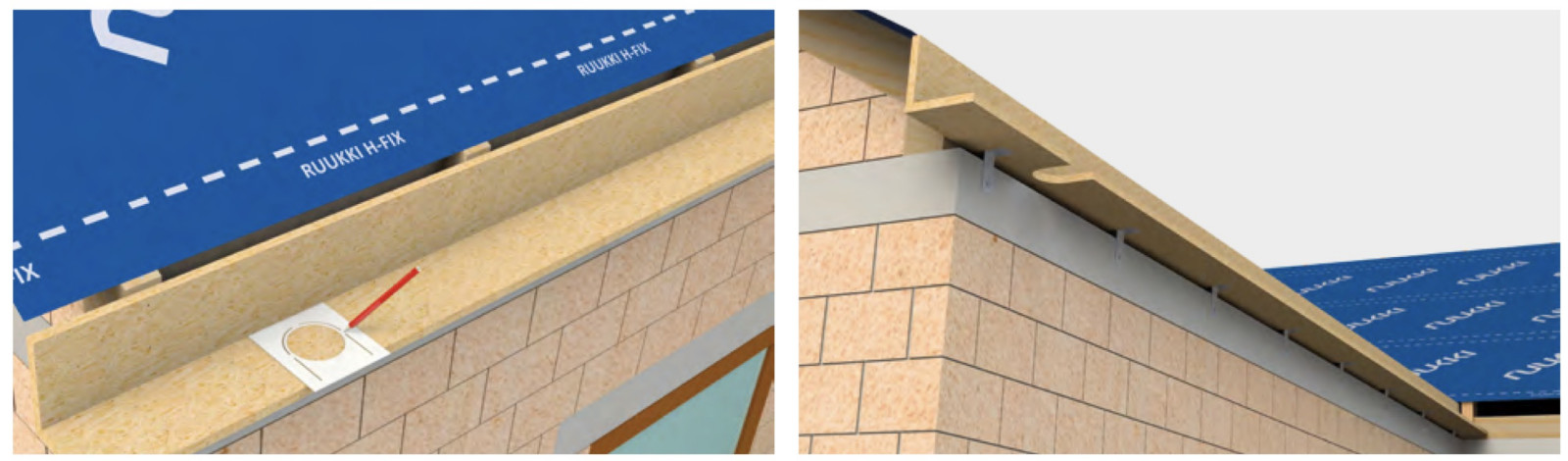

Przyłożony szablon (lub odrysowany okrąg) i wycięcie w kształcie podkowy o średnicy 135 mm, ze środkiem oddalonym o 100 mm od narożnika płyty. (fot. Ruukki)

Drugi otwór wykonuje się w stalowej obróbce specjalnej rynny ukrytej. W tym przypadku średnica wynosi 120 mm, a środek otworu również musi wypadać 100 mm od narożnika obróbki. Otwór najlepiej wyciąć nożycami dekarskimi. W przygotowane miejsce wkleja się uszczelkę dwukołnierzową, a jej górny kołnierz dodatkowo doszczelnia specjalistycznym uszczelniaczem dekarskim.

Przygotowanie 120 mm otworu w stalowej obróbce specjalnej. (fot. Ruukki)

Montaż obróbki specjalnej i prowadzenie wody do pionu

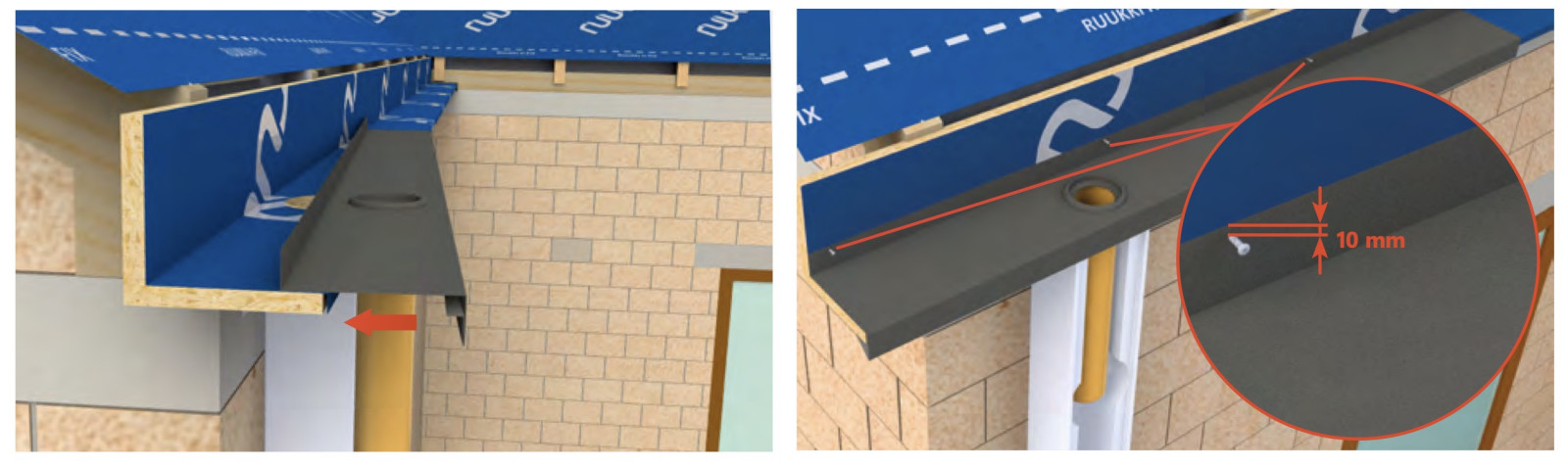

Obróbkę specjalną z przygotowanym przejściem trzeba wsunąć tak, aby koniec podstawy z płyty wszedł w spodnią kieszeń okapnika. Następnie pionową część obróbki przykręca się do pionowej ścianki płyty OSB lub MFP wkrętami nierdzewnymi 4,2 x 25 mm, prowadzonymi 10 mm od jej górnej krawędzi. Kolejne odcinki obróbki specjalnej łączy się na zakład 10 cm.

Nad obróbką specjalną, na krokwiach, montuje się pas skroplinowy. Dopiero na ten pas wyprowadza się główną membranę dachową. Najlepiej skleić membranę z pasem skroplinowym tak, aby ewentualne skropliny mogły swobodnie spływać na stalową obróbkę rynny ukrytej. Tylko taki układ zapewnia prawidłowe odprowadzenie wilgoci z połaci dachowej.

Moment wsuwania obróbki specjalnej wraz z osadzoną na uszczelce rurą PVC prosto w przygotowaną kształtkę styropianową (fot. Ruukki)

Montaż kształtki EPS i rur PVC w elewacji

W osi otworu wykonanego w podstawie montuje się na klej izolacyjną kształtkę styropianową EPS. Kształtkę trzeba ustawić tak, aby wypusty łączeniowe były skierowane w dół. W jej wewnętrznym wybraniu umieszcza się spodnią część obejmy z trzpieniem montażowym.

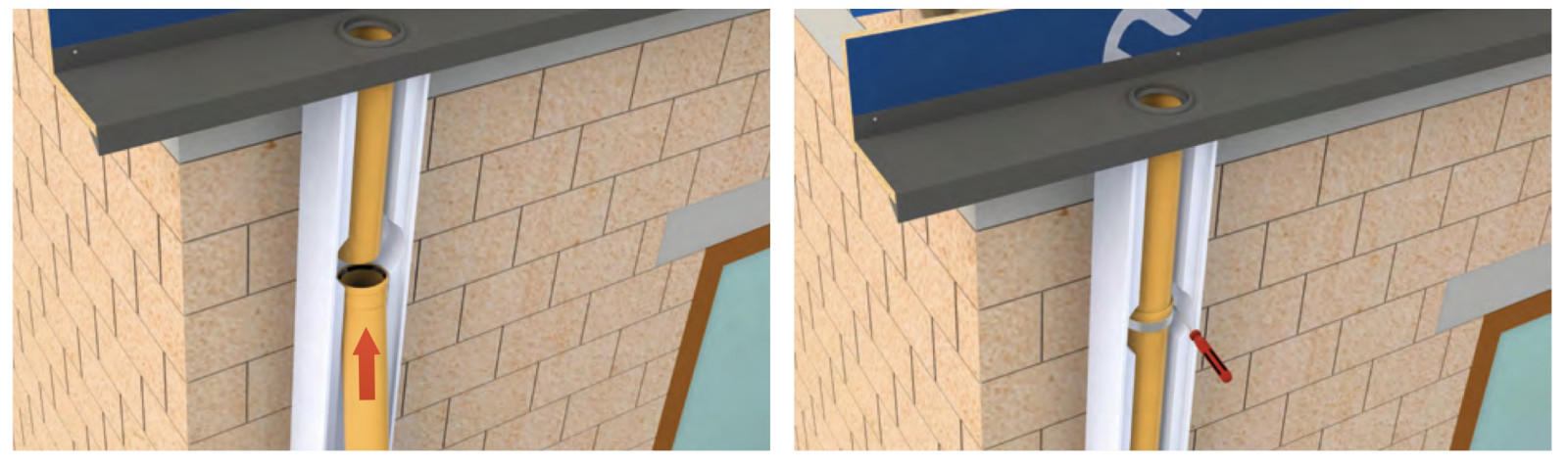

W uszczelkę osadzoną w obróbce specjalnej wsuwana jest rura PVC przycięta na 54 cm, bez kielicha. Od spodu zabezpiecza się ją stalową opaską zaciskową. Po wsunięciu obróbki z rurą w podstawę rura powinna znaleźć się wewnątrz styropianowej kształtki.

Dalsze odcinki rur spustowych PVC montuje się od dołu. Przy składaniu pionu trzeba dopilnować, żeby połączenia kielichowe wypadały dokładnie w miejscach wybrania styropianowej kształtki, czyli co 1 metr. Po ustabilizowaniu rur obejmami kształtkę zamyka się deklem styropianowym, który na etapie ocieplania ścian trzeba zlicować z docelową warstwą izolacji.

Moment wsuwania obróbki specjalnej wraz z osadzoną na uszczelce rurą PVC prosto w przygotowaną kształtkę styropianową. (fot. Ruukki)

Montaż haków i rynny głównej

Po przygotowaniu przejścia do pionu spustowego można montować właściwe orynnowanie. Do podstawy rynnowej przykręca się wzmocnione haki o konstrukcji ramowej. Maksymalny rozstaw haków wynosi 80 cm. Rynnie należy nadać spadek 5 promili. W praktyce, przy takim rozstawie haków, oznacza to 4 mm różnicy wysokości między kolejnymi hakami. Taki przelicznik ułatwia trasowanie spadku bezpośrednio na budowie.

Po ustawieniu haków w odpowiedniej linii osadza się w nich stalową rynnę półokrągłą Siba o średnicy 150 mm. Rynnę łączy się z zamontowanym pionem PVC za pomocą dedykowanego sztucera, przewidzianego do tego systemu.

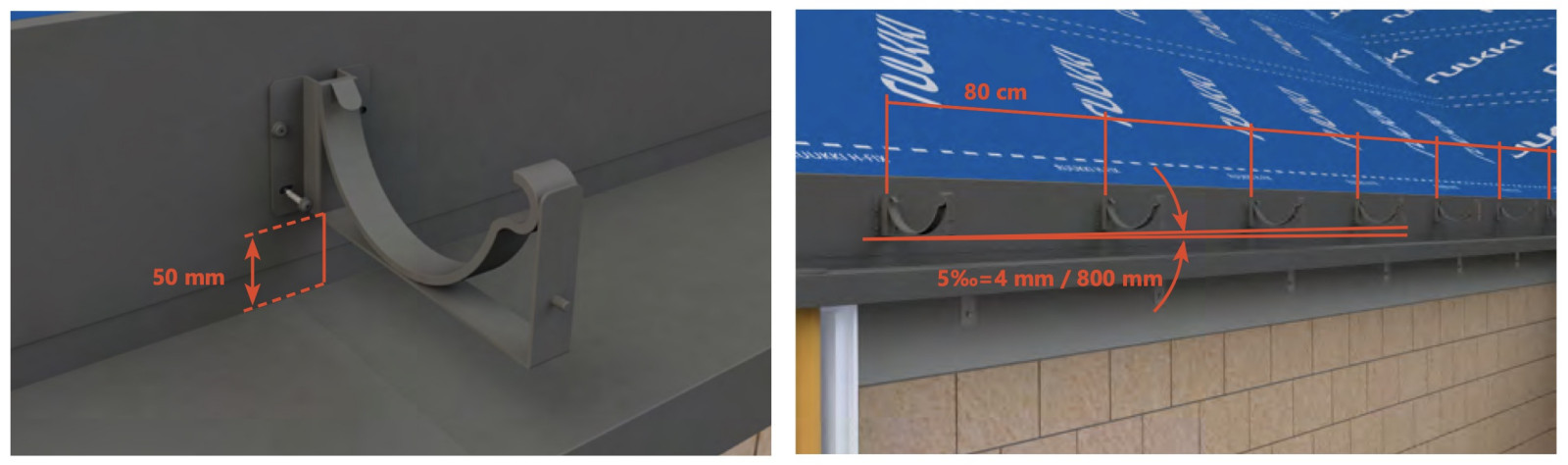

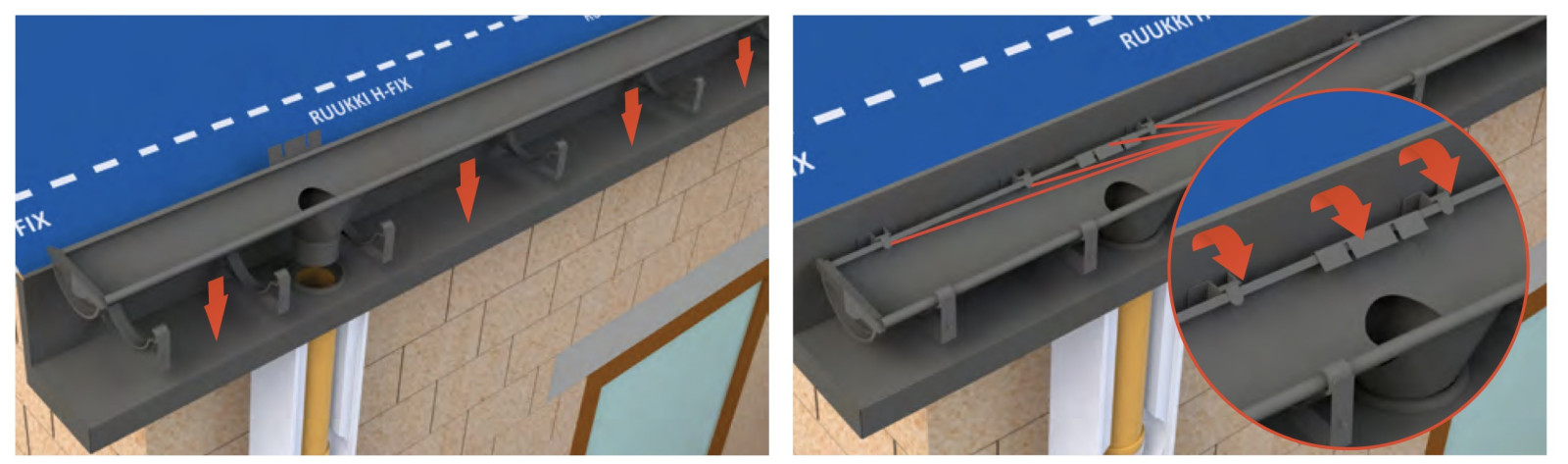

Przykręcanie wzmocnionych, ramowych haków rynnowych do podstawy z zachowaniem spadku (4 mm na każde 80 cm). (fot. Ruukki)

Instalacja stalowej, półokrągłej rynny (150 mm) w zamontowanych wcześniej hakach. (fot. Ruukki)

Montaż maskownic

Na gwintach ruchomych elementów haków rynnowych montuje się perforowaną podstawę maskownicy frontowej. Element trzeba wypoziomować i zablokować nakrętkami kołnierzowymi M5. Do obróbki specjalnej przykręca się również podstawy dla maskownic końcowych.

Na przygotowane podstawy zapina się płaskie maskownice. Montaż polega na wsunięciu dolnego zaciągu maskownicy na podstawę, a następnie domknięciu elementu od góry na okrągły zamek typu click. Przy montażu frontu trzeba zachować 5 cm zakładu maskownicy frontowej na elementach końcowych. Po zatrzaśnięciu maskownic widoczny pozostaje już tylko zewnętrzny element wykończeniowy systemu.

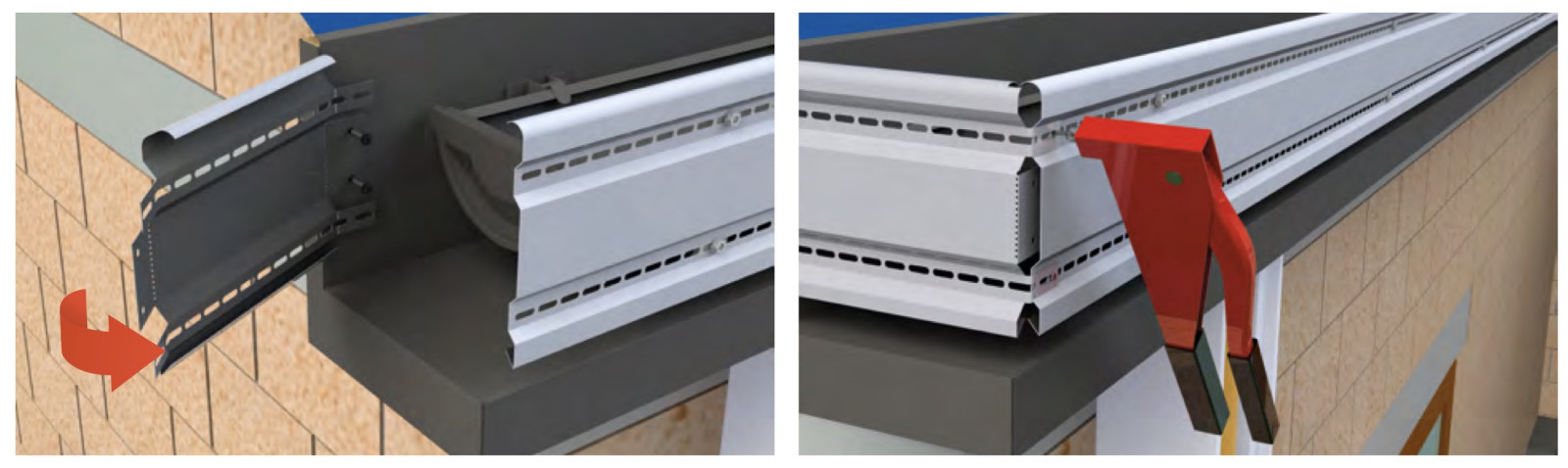

Etap wpinania płaskiej maskownicy frontowej na przygotowane podstawy. (fot. Ruukki)

Podsumowanie

W systemie Siba Modern o powodzeniu montażu decydują konkretne parametry: 35 mm cofnięcia krokwi przy izolacji 150 mm, podstawa z płyt 25 mm o zewnętrznych wymiarach 225 i 220 mm, otwory pozycjonowane 100 mm od narożnika, rura PVC 54 cm, zakład obróbek 10 cm oraz spadek 5 promili, czyli 4 mm między kolejnymi hakami. Dobrze wykonany detal pozwala ukryć odwodnienie w bryle budynku i zachować spójne wykończenie elewacji.
