Zapomnij o pojedynczej pompie obiegowej. W ten sposób unikniesz kosztownej pomyłki w kotłowni

Inwestorzy planujący budowę domu jednorodzinnego poszukują rozwiązań zapewniających trwałość, estetykę, a także bezpieczeństwo i niezawodność instalacji. Podstawową rolą układu grzewczego pozostaje ciągła cyrkulacja czynnika grzewczego oraz sprawne doprowadzanie podgrzanego medium bezpośrednio do odbiorników ciepła (pętli podłogowych lub grzejników). Aby centralne ogrzewanie funkcjonowało prawidłowo, musi składać się z wielu niezbędnych elementów: zaworów kulowych, zaworów zwrotnych, termometrów, manometrów, śrubunków, zaworów mieszających (często wyposażonych w siłowniki) oraz pompy obiegowej.

Czym różni się pojedyncza pompa obiegowa od fabrycznej grupy pompowej?

Samodzielna pompa obiegowa stanowi wyłącznie pojedynczy podzespół wykonawczy. Jej zastosowanie wymaga osobnego doboru wszystkich pozostałych elementów armatury oraz ich późniejszego, czasochłonnego montażu.

Z kolei fabryczna grupa pompowa - reprezentowana na przykład przez serię BPG AFRISO - to kompletny i zintegrowany zestaw wyżej wymienionych elementów, których sercem jest pompa obiegowa. W jednym module fabrycznie zintegrowano armaturę odcinającą, zwrotną, zabezpieczającą i mieszającą oraz wskaźniki pomiarowe. Całość umieszczono w kompaktowej i szczelnej obudowie izolacyjnej, co tworzy gotowy blok hydrauliczny przygotowany do bezpośredniego montażu w układzie grzewczym.

Kiedy w domowej instalacji grzewczej musi pojawić się grupa pompowa?

Zastosowanie zintegrowanego modułu wynika bezpośrednio ze specyfiki technicznej projektowanego systemu ogrzewania. Pierwszym przypadkiem jest zbyt mała wydajność pompy obiegowej w źródle ciepła. Jeżeli kocioł (np. gazowy) posiada wbudowaną pompę o parametrach niewystarczających do zasilenia całej instalacji, system grzewczy należy podzielić. Wykorzystuje się wówczas sprzęgło hydrauliczne, takie jak model BLH AFRISO, oraz dodatkową pompę obiegową APH AFRISO. Pompa kotłowa dostarcza wtedy ciepło wyłącznie do sprzęgła hydraulicznego, natomiast odbiór i bezpośrednie przekazanie energii do budynku przejmuje dodatkowa grupa pompowa zamontowana w instalacji.

Drugą sytuacją są wielostrefowe układy grzewcze. Grupa pompowa do dwóch obiegów grzewczych lub osobne grupy dedykowane dla każdego z nich okazują się konieczne w instalacjach rozbudowanych. Mowa tu o układach zasilanych z dwóch źródeł ciepła bądź systemach mieszanych, które łączą w jednym obiekcie ogrzewanie podłogowe, grzejniki oraz podgrzewanie zasobnika c.w.u. Taki podział pozwala oddzielić od siebie obiegi o odmiennych wymaganiach temperaturowych oraz niezależnie i precyzyjnie regulować przepływ medium, co gwarantuje wydajną, ekonomiczną pracę układu oraz wysoki komfort cieplny.

Trzecią przesłanką jest ograniczona przestrzeń kotłowni. Współczesne domy jednorodzinne często charakteryzują się niewielkim metrażem pomieszczeń gospodarczych lub całkowitym brakiem wydzielonej kotłowni. Tradycyjny montaż rozproszonych elementów armatury wymaga wygospodarowania sporej powierzchni na ścianie. Zintegrowana grupa pompowa wyróżnia się kompaktowymi wymiarami, dzięki czemu skutecznie rozwiązuje problem deficytu miejsca.

Dlaczego fabryczna grupa pompowa zapewnia bezpieczeństwo i niezawodność instalacji?

Za bezawaryjnością gotowych rozwiązań stoją rygorystyczne standardy produkcyjne. Zestawy cechuje fabryczna szczelność i wyeliminowanie błędów montażowych, ponieważ trafiają one na budowę jako jednostki w całości złożone i przetestowane. Taka technologia podczas wieloletniej eksploatacji niweluje ryzyko awarii wynikających z niedokładności przy ręcznym składaniu podzespołów przez instalatora.

Istotnym czynnikiem technicznym jest także ochrona przed korozją i awarią elektroniki. W przypadku urządzeń z serii BPG AFRISO cała armatura wykonana jest z mosiądzu, a rura zlokalizowana na powrocie - z miedzi pomalowanej elektroforetycznie. Zastosowana powłoka zabezpiecza przed kondensacją, czyli zjawiskiem skraplania się wody na powierzchni rury powrotnej. Dzięki temu osprzęt umieszczony wewnątrz obudowy nie jest narażony na wilgoć, która mogłaby wywoływać korozję mosiądzu lub prowadzić do uszkodzenia elektroniki sterującej pompą.

Znaczenie ma również ograniczenie strat ciepła. Zamknięcie kluczowych elementów armatury w szczelnej obudowie o doskonałych właściwościach izolacyjnych skutecznie ogranicza niepożądane straty energii w newralgicznych punktach systemu grzewczego.

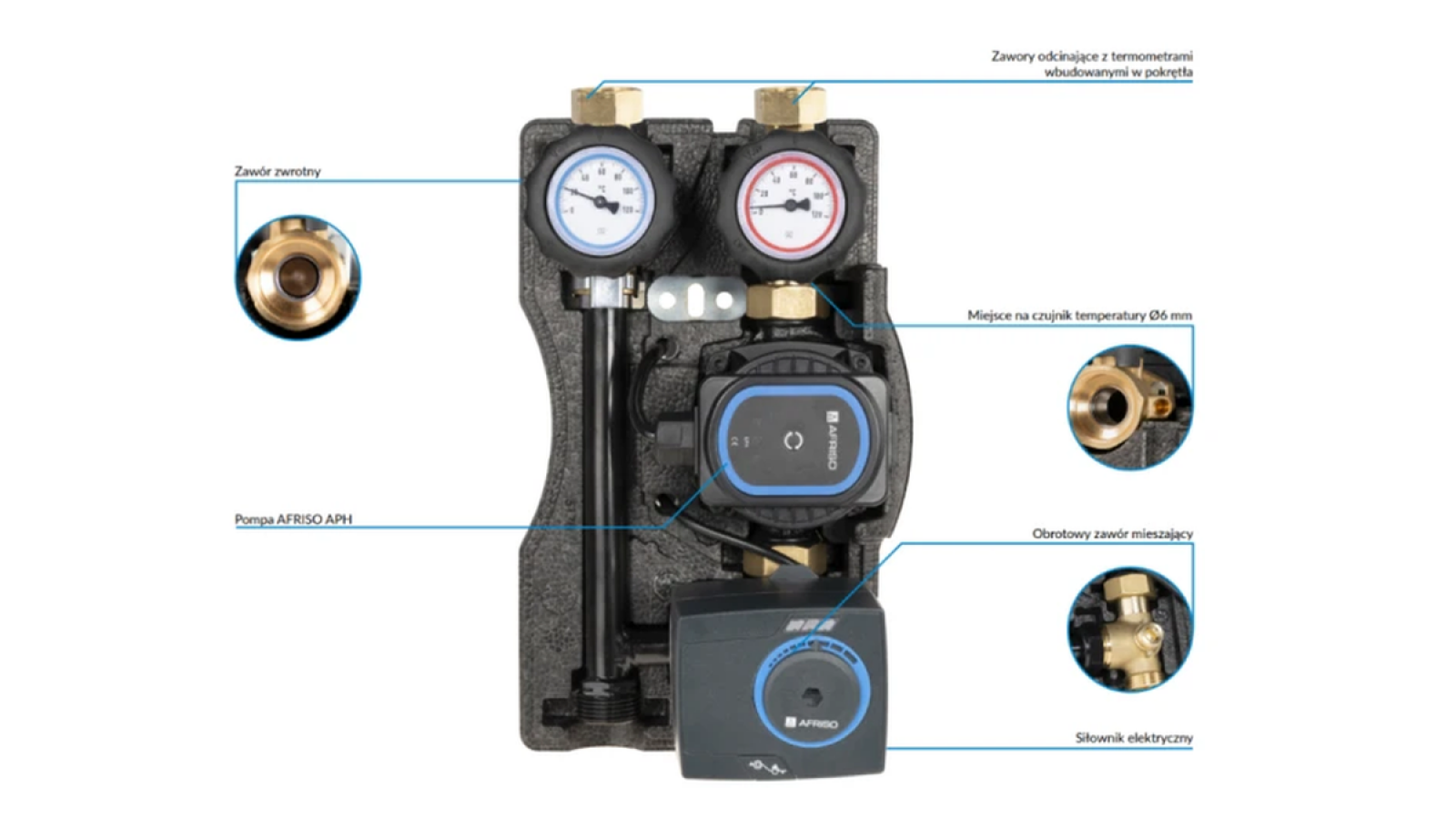

Grupy pompowe BPG AFRISO

W jaki sposób grupa pompowa skraca czas montażu i poprawia estetykę kotłowni?

Zastosowanie gotowego modułu znacząco skraca czas potrzebny na konfigurowanie i składanie rozproszonych części instalacji na ścianie kotłowni. Do dyspozycji są konstrukcje pompowo-mieszające, jak BPG 241 z zaworem mieszającym, oraz moduły bezpośrednie, takie jak BPG 240. Obie wersje posiadają fabrycznie wkręcone półśrubunki od strony instalacji, a w ich izolacji wyżłobiono specjalne ścieżki przeznaczone do bezpiecznego prowadzenia kabli przy montażu ściennym.

Na wygodę wykonania wpływa także pełna kompatybilność systemowa. Moduły pompowe można bez trudu łączyć z dedykowanymi elementami rozdzielczymi, takimi jak rozdzielacze KSV 90 lub rozdzielacze ze zintegrowanym sprzęgłem hydraulicznym KSV 90 HW. Umożliwia to w pełni estetyczne i uporządkowane podłączenie poszczególnych obiegów grzewczych ze źródłem ciepła lub buforem.

źródło: AFRISO

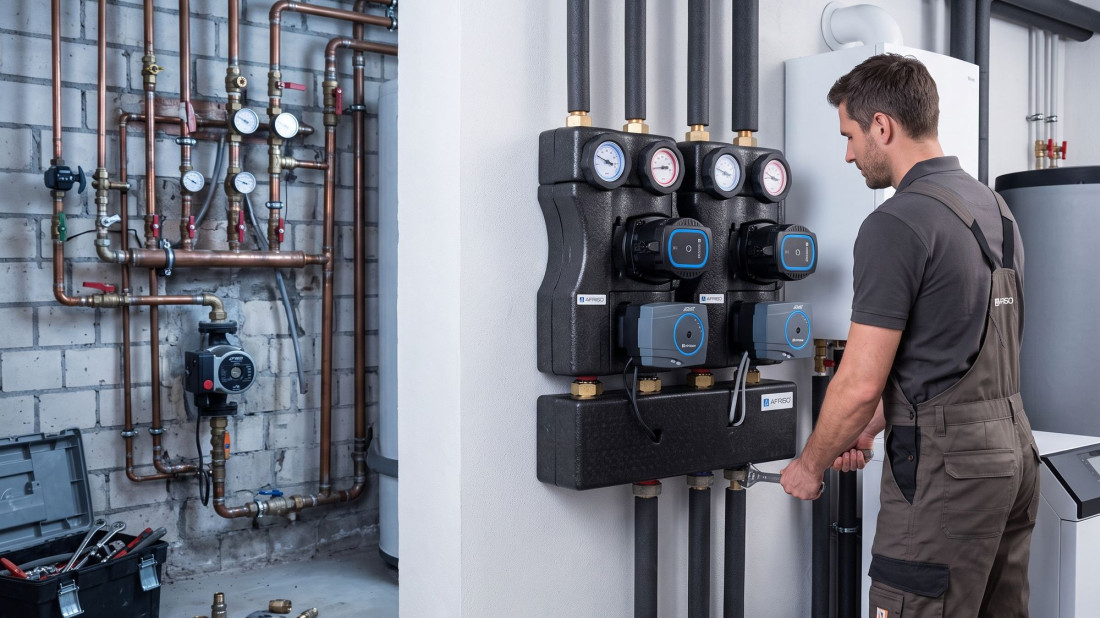

fot. otwierająca: wygenerowana przez AI
