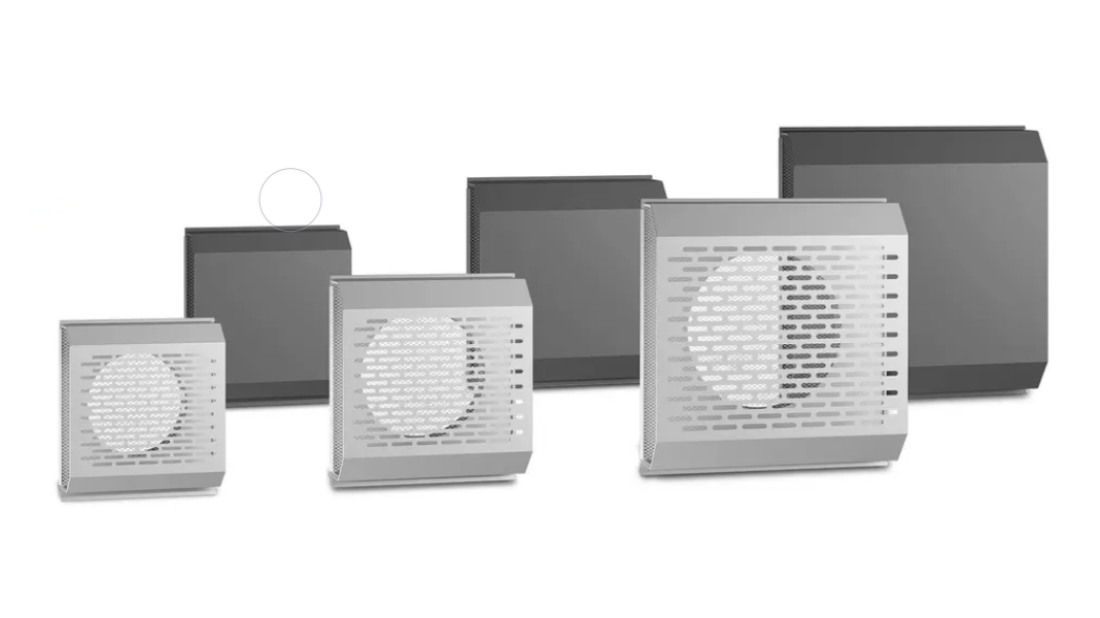

Nowe ścienne zakończenia wentylacyjne od Alnor. Czerpnia CWS-ODA i wyrzutnia CWS-EHA zwiększają efektywność rekuperacji

Kompleksowa ochrona i sprawne usuwanie powietrza w domach oraz biurach

Zaprezentowane elementy zostały zaprojektowane z myślą o domowych i małych komercyjnych instalacjach wentylacji mechanicznej z odzyskiem ciepła. W tym układzie czerpnia CWS-ODA odpowiada za pobór powietrza zewnętrznego i wstępną ochronę instalacji, natomiast wyrzutnia CWS-EHA odpowiada za sprawne odprowadzenie powietrza usuwanego z budynku. Prawidłowa praca obu tych urządzeń ma kluczowe znaczenie dla stabilności całego systemu rekuperacji.

Inżynieria chroniąca elewację i gwarantująca niskie opory

Projektanci nowej serii położyli szczególny nacisk na parametry przepływowe oraz ochronę budynku przed czynnikami atmosferycznymi. Geometria czerpni została dobrana tak, aby prędkość powietrza na wlocie nie przekraczała 2,5 m/s, co skutecznie ogranicza zaciąganie wody podczas opadów. Urządzenia charakteryzują się niezwykle niskimi oporami przepływu – dla wariantu CWS-ODA-250-400-400 strata ciśnienia przy przepływie 500 m³/h wynosi zaledwie około 12 Pa.

Istotnym atutem rozwiązań jest wyprofilowany front z osłoną przeciwdeszczową umieszczony w czerpni oraz perforowany front z podłużnymi otworami w wyrzutni, który skutecznie kieruje strumień usuwanego powietrza z dala od elewacji, chroniąc ją przed zabrudzeniami.

Wygoda eksploatacji i bezproblemowy montaż

Siatka ochronna stanowiąca wyposażenie standardowe skutecznie zabezpiecza całą instalację przed liśćmi, owadami oraz większymi zanieczyszczeniami. Konstruktorzy zadbali o komfort użytkowania, zapewniając bezpośredni dostęp do siatki bez konieczności demontażu całego elementu ze ściany. W połączeniu z gładkimi powierzchniami wewnętrznymi znacząco ułatwia to regularne czyszczenie.

Za sprawną instalację odpowiada dedykowany króciec przyłączeniowy wyposażony w uszczelkę EPDM, co gwarantuje szybkie i szczelne podłączenie do przewodów. Projektanci pomyśleli również o estetyce – identyczne wymiary zewnętrzne czerpni i wyrzutni zapewniają pełną symetrię wizualną na elewacji budynku.

Precyzyjny dobór do przepływów w instalacji

Dla części średnic przyłączy dostępne są różne wielkości frontu, od wymiarów 160 × 160 mm do 400 × 400 mm. Wraz z powierzchnią czynną zmienia się sugerowany maksymalny wydatek powietrza, który mieści się w przedziale od 125 do 800 m³/h. Szeroka gama wariantów pozwala dobrać zakończenie nie tylko do średnicy kanału, ale przede wszystkim do rzeczywistego przepływu w instalacji.

źródło i zdjęcie: Alnor Systemy Wentylacji
