Elementy systemu Wavin Tigris MX – cechy materiałowe
Wszystkie elementy systemu Wavin Tigris MX – rura, kształtka i tuleja – tworzą niezawodne i szczelne połączenie bez stosowania pierścieni O-ring. Mosiądz bezołowiowy, z którego wykonane są kształtki MX, to materiał odporny na korozję, posiadający właściwości antybakteryjne i zapewniający najwyższą higienę w zastosowaniach związanych z wodą pitną.
Tworzywo PVDF, z którego wykonane są tuleje zaciskowe, charakteryzuje się: wysoką udarnością, odpornością na działanie chemikaliów i szerokim zakresem temperatury pracy.
Doskonała wytrzymałość mechaniczna (przy długotrwałych i cyklicznych obciążeniach) zapewnia niezawodność połączenia elementów systemu Tigris MX – potwierdził to test symulacji 50-letniego okresu eksploatacji przy parametrach wyższych od wymaganych w standardowej procedurze.
- "Warto podkreślić, że materiał, z którego wykonana jest tuleja zaciskowa, czyli termoplastyczny polifluorek winylidenu (PVDF), łączy dobre własności mechaniczne i termiczne z wysoką odpornością na obciążenia długotrwałe i cykliczne. Dzięki temu tuleja MX – w instalacjach zarówno ciepłej, jak i zimnej wody – nie traci właściwości. Natomiast korpusy kształtek Tigris MX zostały wykonane z mosiądzu bezołowiowego – materiału odpornego na korozję, posiadającego właściwości antybakteryjne. Dzięki temu są one bezpieczne w kontakcie z wodą. Dodam, że – zgodnie z trendami – być może już niedługo materiał ten będzie wyłącznym rozwiązaniem w zakresie instalacji sanitarnych. Ponadto kształtki Tigris MX są bardzo wytrzymałe: ich maksymalna stała temperatura robocza wynosi 85°C przy 6 barach, maksymalne obciążenie krótkotrwałe to 100°C (przez maks. 100 godzin, w ciągu 50 lat), a najwyższe stałe ciśnienie robocze to 10 barów przy 70°C" – mówi Adam Kowalka, menedżer produktu w zakresie ciepłej i zimnej wody, z Wavin Polska.
Maksymalizacja przepływu – idea, która się opłaca
Główne zalety i cechy wyróżniające nowy system Wavin Tigris MX wynikają m.in. ze zwiększonej o 30% wewnętrznej średnicy kształtki (w zakresie 16-32 mm). Średnica kształtek Tigris MX poprawia zatem charakterystykę przepływu (zmniejszając straty ciśnienia wody w instalacji).
– "System Wavin Tigris MX wyznacza nowe, lepsze parametry przepływu wody, optymalizuje sprawność instalacji ciepłej i zimnej wody oraz zwiększa efektywność ekonomiczną całej inwestycji. To wynik doświadczenia Wavin, misji marki i koncepcji "Ultimate flow" (maksymalnego przepływu), w ramach której podejmujemy kolejne technologiczne wyzwania, aby wspomóc m.in. inwestorów i instalatorów. Tigris MX zwiększa przepływ wody nawet o jedną trzecią, dlatego stanowi zoptymalizowane rozwiązanie dla obiektów, w których wymagana i pożądana jest minimalizacja strat ciśnienia w instalacjach ciepłej i zimnej wody. Dzięki lepszej charakterystyce przepływu (wynikającej z większej średnicy wewnętrznej rur i kształtek), zastosowanie kształtek Tigris MX może również wpłynąć na zmniejszenie wielkości rur, a tym samym obniżenie kosztów projektu" – podkreśla Adam Kowalka.
Lepsze parametry przepływowe kształtki oznaczają również bardziej efektywne wykorzystanie pomp ciepła oraz pomp obiegowych i c.w.u., a tym samym mniejsze zużycie energii. Zwiększa to efektywność energetyczną całego budynku, a w kontekście wielkości inwestycji oznacza, że im większy obiekt, tym większe korzyści wynikające z zastosowania systemu Wavin Tigris MX.
To ważny aspekt, ponieważ inwestorzy dużych obiektów budowlanych ponoszą największe koszty – inwestycji i jej utrzymania. W dużych budynkach odnotowuje się najwięcej strat, także w obrębie funkcjonowania instalacji ciepłej i zimnej wody.
– "Ogrzewanie budynków i wytwarzanie ciepłej wody użytkowej stanowi około 50% całkowitej produkcji ciepła. To bardzo dużo, dlatego Wavin, którego misją jest budowanie zdrowego, zrównoważonego środowiska do życia (szczególnie w miastach), nieustannie współpracuje z liderami od planowania infrastruktury miejskiej: inżynierami, projektantami i instalatorami, aby tworzyć komfortowe i energooszczędne rozwiązania dla budynków przyszłości. Mowa tu nie tylko o nowym budownictwie – równie ważna jest modernizacja starszych instalacji ciepłej i zimnej wody. A mniejsze zużycie energii to nie tylko wymierne korzyści finansowe, ale także ekologiczne" – podkreśla ekspert Wavin Polska.
Wavin Tigris MX – zalety dla instalatorów
Nowa seria Wavin Tigris MX została zaprojektowana tak, aby pasowała do niej rura Wavin Tigris o wysokich parametrach przepływu. Rura Wavin Tigris PE-Xc/AL/PE (obecna na rynku od wielu lat) jest cenionym i dobrze znanym instalatorom produktem, który jak dotąd był stosowany w połączeniu z kształtkami Tigris K5/M5 oraz Tigris K1/M1 w systemie zaprasowywania promieniowego.
Obecnie, dzięki wprowadzeniu na rynek kształtek Tigris MX, będzie możliwe jego użycie także w systemie zaprasowywania osiowego. Ułatwi to pracę instalatorom, ponieważ niezależnie od tego, jaki system wybiorą, będą mogli użyć tej samej rury.
Wykorzystanie jednej rury Wavin w różnych systemach instalacyjnych sprawia również, że nie ma ryzyka popełnienia pomyłki. To także większa elastyczność pracy i lepsze możliwości zaplanowania kosztów materiałowych w przypadku nadwyżki rur (jeżeli kolejna instalacja będzie oparta na innym systemie, nie ma potrzeby zakupu innych rur).

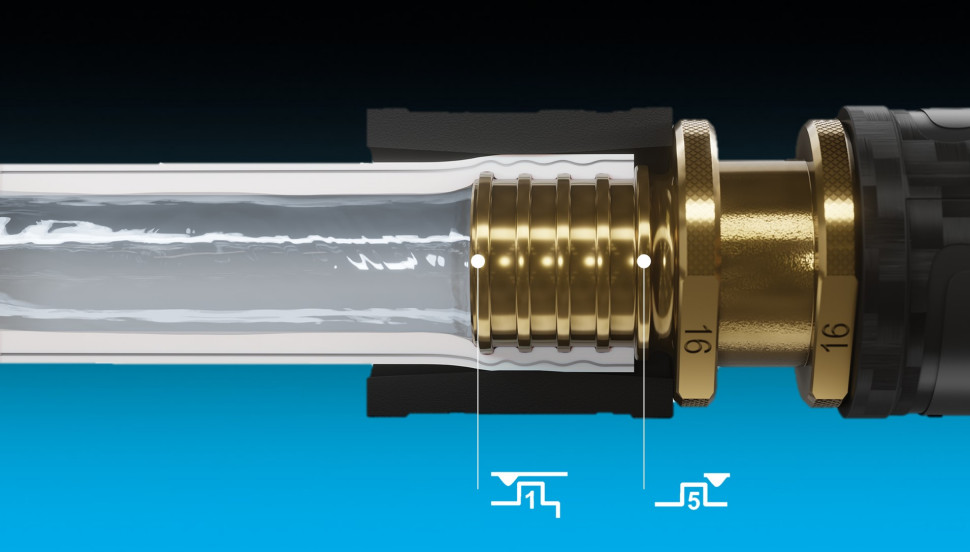

Ponadto kształtki Tigris MX posiadają dwa żebra kontrolne (pierwsze i piąte) ułatwiające wykonanie precyzyjnego połączenia. Pierwsze (żebro zabezpieczające) zapobiega zsunięciu się rury z kształtki, a piąte (żebro blokujące) chroni przed zbyt głębokim wciśnięciem kształtki w rurę.
Kolejnym elementem systemu są tuleje zaciskowe Tigris MX, które można nakładać na rurę dwustronnie, dzięki czemu nie ma ryzyka, że zostaną nieprawidłowo zamontowane. Tuleje są odporne na pękanie, co potwierdziły testy przeprowadzane w ekstremalnych warunkach (w temp. -10oC) przy 10-krotnym rozszerzeniu tulei.
Kolejną zaletą tulei z serii Tigris MX jest prosta kontrola wzrokowa prawidłowego wykonania połączenia – instalator może łatwo dostrzec brak zamocowanej tulei zaciskowej dzięki dużemu kontrastowi między białą rurą a czarną tuleją lub na podstawie zaobserwowanego spadku ciśnienia wody w instalacji.
Wavin Tigris MX – łatwość instalacji
System Wavin Tigris MX oparty jest na technice zaprasowywania osiowego, która jest dobrze znana instalatorom. Proces łączenia elementów w systemie Tigris MX polega na:
• nasunięciu tulei zaciskowej na rurę i rozszerzeniu końcówki rury specjalną głowicą kielichującą;
• umieszczeniu kształtki w rurze;
• osiowym nasunięciu tulei zaciskowej (aż do końca kołnierza kształtki).
Na czym zatem polega wyjątkowość serii Wavin Tigris MX? Przede wszystkim na wytrzymałości i niezawodności każdego z jej elementów oraz doskonałych parametrach pracy całego systemu.
Kolejna zaleta Tigris MX wynika z faktu, że do montażu całego systemu instalator może użyć tylko jednego narzędzia – stworzonego przez Wavin specjalnie po to, aby przyspieszyć procesy kielichowania, łączenia i zaprasowywania.
Poradnik
Urządzenie Wavin posiada głowicę obracającą się o 360°, latarkę i wskaźnik liczby naciśnięć. Ponadto głowice zaciskowe i przyrząd kielichujący można łatwo zdemontować (stosując metodę Plug&Play) i zastosować w oddzielnych narzędziach do kielichowania i zaprasowywania. Dlatego praca z elementami serii Tigris MX jest prosta, wydajna i efektywna.
Wavin zapewnia kompatybilność wszystkich elementów systemu Wavin Tigris MX, oznacza to: lepszą efektywność i komfort pracy, niezakłócone działanie instalacji, wymierne korzyści ekonomiczne. Ponieważ każda decyzja ma znaczenie.
