Dla inwestora taki program jest przede wszystkim pomocą przy wyborze stolarki. Dla architekta, projektanta lub producenta może stać się częścią całego procesu projektowania. Największą zaletą cyfrowej wizualizacji jest możliwość sprawdzenia konkretnego rozwiązania przed podjęciem kosztownej decyzji.
Co potrafi program do wizualizacji okien?
Przy wyborze okien trzeba zdecydować nie tylko o ich wymiarach. Znaczenie mają również kolor ram, proporcje podziałów, rodzaj klamek, parapety i dopasowanie stolarki do całej elewacji. Niewielka próbka koloru czy zdjęcie z katalogu nie zawsze wystarczą, aby przewidzieć końcowy efekt na budynku.
Nowoczesne programy pozwalają więc umieścić model 3D okna lub drzwi w rzeczywistym otoczeniu, zmieniać jego wygląd i od razu obserwować rezultat. Inne narzędzia analizują całą elewację oraz rozpoznają znajdujące się na niej okna. Dzięki temu można porównać kilka wariantów bez przygotowywania za każdym razem nowej, ręcznej wizualizacji.
WindowViewer pokazuje okna i drzwi w rozszerzonej rzeczywistości
Przykładem rozwiązania przeznaczonego do bezpośredniej prezentacji stolarki jest WindowViewer, aplikacja mobilna rozwijana przez Digital Building Solutions, partnera grupy VEKA w obszarze digitalizacji. Działa na smartfonach i tabletach i wykorzystuje technologię AR, czyli rozszerzoną rzeczywistość.
Użytkownik może wyświetlić model 3D okna lub drzwi w otoczeniu widocznym przez ekran urządzenia, a następnie zmieniać jego parametry. Dotyczy to między innymi kształtu, kolorystyki, klamek i parapetów. Pozwala to szybko zestawić kilka wersji i ocenić, która najlepiej pasuje do konkretnego budynku.
WindowViewer umożliwia także korzystanie z szablonów przygotowanych na podstawie programu DBS WinDo Planning. Dzięki temu prezentowana wizualizacja może odpowiadać wcześniej opracowanej konfiguracji stolarki.
ProfileViewer pozwala obejrzeć profil bez instalowania aplikacji
Nie zawsze trzeba wizualizować całe okno. Przy porównywaniu systemów stolarki znaczenie ma również budowa i wygląd samego profilu. Do takiego zastosowania przeznaczony jest ProfileViewer, który działa bezpośrednio w przeglądarce internetowej.
Nie wymaga instalowania dodatkowego programu. Użytkownik może umieścić wirtualny model 3D profilu w wybranej przestrzeni, obejrzeć jego konstrukcję oraz uruchomić animacje prezentujące właściwości produktu. Cyfrowy model narożnika okna ułatwia pokazanie szczegółów technicznych, których nie zawsze można dobrze przedstawić na zwykłym zdjęciu.
Rozwiązanie może być przydatne zarówno dla klienta porównującego różne systemy, jak i dla sprzedawcy prezentującego parametry konkretnego produktu.
FassadenErlebnis zmienia wygląd całej elewacji
Jeszcze szersze możliwości daje FassadenErlebnis, aplikacja działająca na komputerach, tabletach i telefonach. W tym przypadku wykorzystywany jest algorytm sztucznej inteligencji, który rozpoznaje elementy okienne na elewacji.
Program może automatycznie odczytać szerokość i wysokość okien, a następnie przygotować nową wersję wyglądu budynku. Użytkownik może zmienić kolorystykę elewacji oraz zaprezentować ją z nowymi elementami stolarki.
Ma to szczególne znaczenie przy modernizacji domu, gdy nowe okna trzeba dopasować do dachu, drzwi, elewacji i pozostałych elementów architektonicznych. Zamiast oceniać pojedynczą próbkę, można zobaczyć całe zestawienie na jednym obrazie.

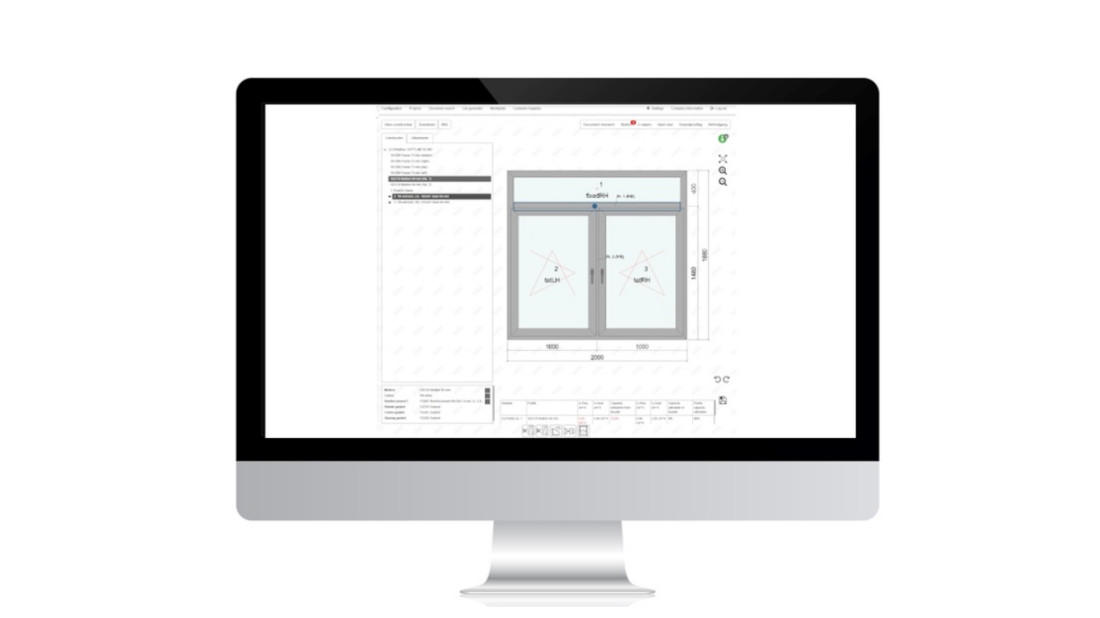

Planersoftware 3.0 dla projektantów i producentów stolarki
Inwestorowi zazwyczaj wystarcza czytelna wizualizacja, ale profesjonaliści potrzebują również danych konstrukcyjnych. Do bardziej zaawansowanych zastosowań służy Planersoftware 3.0, czyli Okno-Konstruktor 3.0. To cyfrowe narzędzie do projektowania okien i drzwi z PVC.
Program działa online, dlatego można korzystać z niego z różnych urządzeń. Automatycznie wykonuje obliczenia, uwzględnia wymagania statyczne i generuje modele 2D oraz 3D. W projekcie mogą zostać ujęte profile, wzmocnienia, otwory, połączenia z budynkiem oraz profile dodatkowe.
Poradnik
Istotną zaletą jest również sposób zarządzania danymi technicznymi. Informacje o produktach są zapisane cyfrowo i podlegają automatycznej aktualizacji w chmurze. Ogranicza to ryzyko pracy na nieaktualnych parametrach. Dla użytkowników systemu macOS korzystających z Archicada dostępny jest dodatkowo dedykowany dodatek.
BIM łączy model 3D z danymi technicznymi
W profesjonalnym projektowaniu stolarki coraz większą rolę odgrywa BIM, czyli Building Information Modeling. Model BIM zawiera nie tylko geometrię budynku i jego elementów, ale także przypisane im parametry techniczne.
Planersoftware 3.0 umożliwia przygotowanie danych istotnych między innymi dla przetargów w ujednoliconej formie cyfrowej zgodnej z wymaganiami BIM. Dzięki temu informacje o oknach mogą być wykorzystywane jako część całego modelu budynku, a nie tylko jako oddzielna dokumentacja.
GEALAN udostępnia pliki BIM w popularnych formatach Revit oraz IFC dla niemal całego asortymentu. Rozwiązanie BIM tej firmy zdobyło również złoty medal ARCHITECTS' DARLING Award 2025 jako najlepsze rozwiązanie BIM w niemieckim budownictwie.
Wizualizacja pomaga wychwycić problemy przed montażem
Program do wizualizacji okien może ograniczyć ryzyko nietrafionych decyzji estetycznych, ale w zastosowaniach profesjonalnych jego znaczenie jest jeszcze większe. Modele 3D dają projektantom i wykonawcom lepszy wgląd w projekt oraz pomagają zauważyć nieprawidłowości, zanim pojawią się one podczas realizacji.
Im wcześniej wykryty zostanie problem z wymiarami, konstrukcją lub dopasowaniem elementów, tym łatwiej go poprawić. Zmiana wykonana jeszcze na etapie cyfrowego projektu jest zwykle znacznie prostsza niż korekta po rozpoczęciu montażu. Przekłada się to na oszczędność czasu, materiałów i kosztów.
Jaki program do wizualizacji okien wybrać?
Najważniejsze jest dopasowanie narzędzia do konkretnego zadania. Osoba wybierająca okna do domu powinna zwrócić uwagę na możliwość szybkiego porównywania kolorów, kształtów i detali stolarki w rzeczywistym otoczeniu. Jeśli celem jest zmiana wyglądu całego budynku, większą wartość będzie miało narzędzie analizujące pełną elewację.
Projektant lub producent powinien natomiast sprawdzić, czy program zapewnia dokładne dane techniczne, wykonuje obliczenia, tworzy modele 2D i 3D oraz współpracuje z systemami BIM. W profesjonalnym zastosowaniu sama atrakcyjna wizualizacja nie wystarcza – liczy się również możliwość wykorzystania danych na kolejnych etapach projektowania i realizacji.
Cyfrowy chip pozwala korzystać z danych także na budowie
Cyfrowa obsługa stolarki nie musi kończyć się w momencie zatwierdzenia projektu. System DBS WinDo Flow wykorzystuje chipy NFC instalowane w oknach na etapie produkcji. Pozwalają one przypisać konkretnemu elementowi odpowiednie dane i dokumentację.
Za pomocą smartfona można później uzyskać mobilny dostęp do informacji technicznych i montażowych bezpośrednio na placu budowy. System pozwala również śledzić zamówienia i współpracuje z popularnymi programami produkcyjnymi, takimi jak KLAES oraz 3E-Look.
Pokazuje to, że nowoczesny program do projektowania i wizualizacji okien coraz częściej staje się częścią większego cyfrowego systemu, obejmującego projekt, produkcję, dostawę i montaż.
Czy program do wizualizacji okien ma sens?
Takie narzędzia są najbardziej przydatne wtedy, gdy pomagają podjąć konkretną decyzję lub usprawnić projektowanie. Rozszerzona rzeczywistość pozwala sprawdzić wygląd okna w otoczeniu, sztuczna inteligencja ułatwia analizę elewacji, a profesjonalne programy 3D i BIM dostarczają danych potrzebnych architektom, producentom i wykonawcom.
Dla inwestora oznacza to większą kontrolę nad wyglądem domu przed zamówieniem stolarki. Dla profesjonalistów – dokładniejsze projektowanie i łatwiejsze zarządzanie informacjami technicznymi. Program do wizualizacji okien nie zastępuje fachowego projektu ani prawidłowego pomiaru, ale może wyraźnie ułatwić drogę od wyboru produktu do jego montażu.
źródło i zdjęcia: GEALAN POLSKA
